Module moteur linéaire intégré de précision
Le module moteur linéaire intégré adopte une conception intégrée du moteur et du coulisseau, ce qui permet d'obtenir une structure globale compacte. En supprimant la vis mère, il peut remplacer les modules vis mère-coulisseau existants sur le marché, tout en offrant un coût inférieur à celui des moteurs linéaires de précision. Il se caractérise par une vitesse élevée, une grande précision, une grande stabilité, un rendement élevé et une grande fiabilité. Son installation et sa maintenance sont relativement faciles, et il offre une bonne résistance à la poussière. Il est couramment utilisé dans les secteurs de haute précision, les industries des semi-conducteurs, l'automatisation médicale, la manutention de panneaux FPD, ainsi que dans les environnements de test et d'expérimentation.

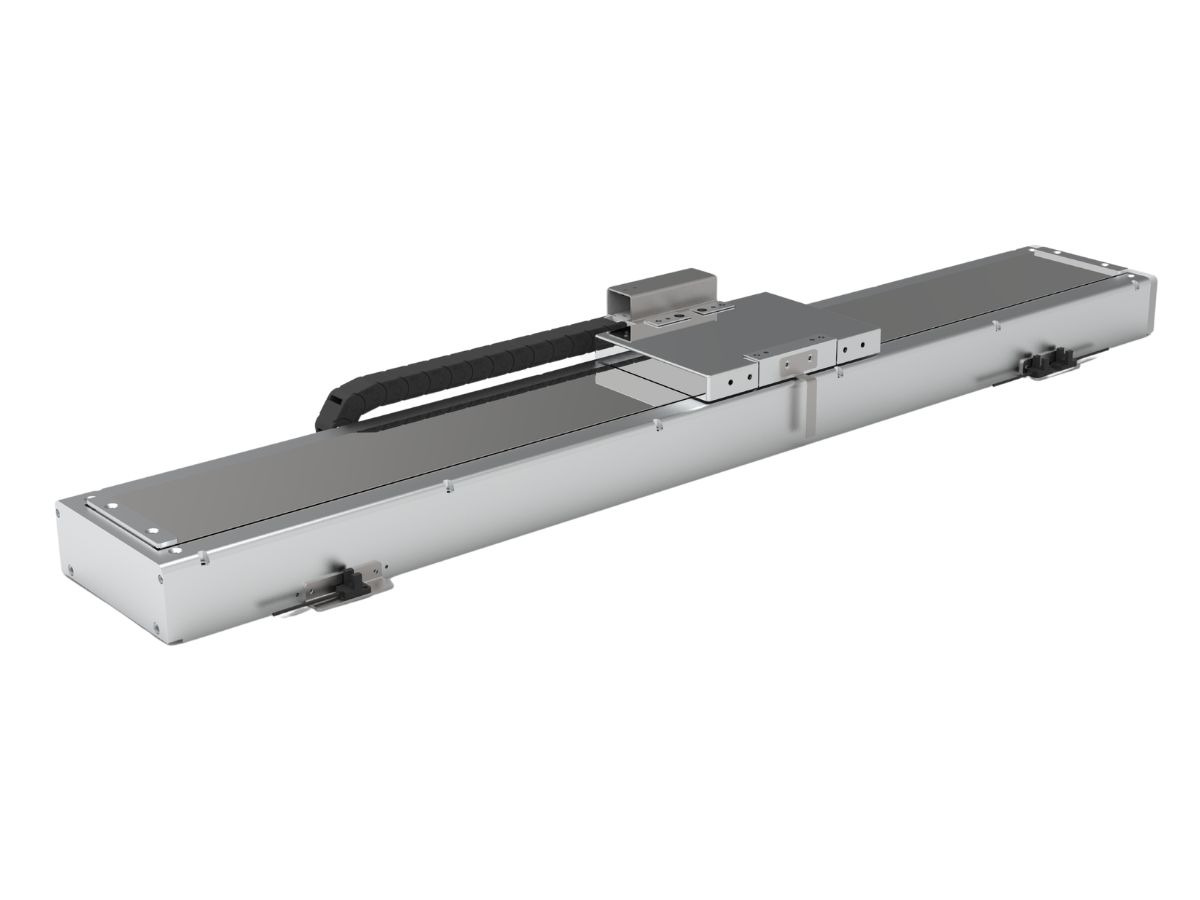

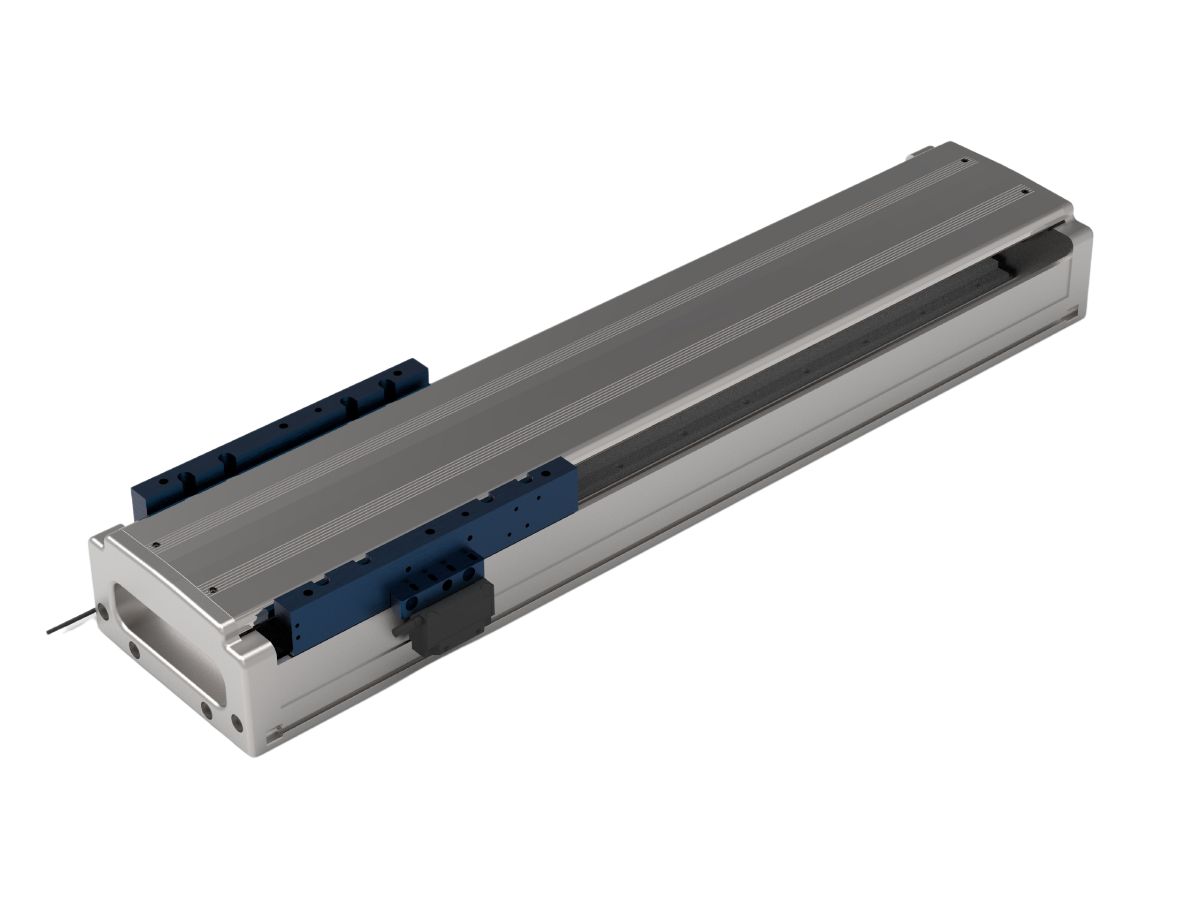

Actionneur linéaire à moteur direct entièrement encapsulé pour dispositifs à normes d'hygiène élevéesUn actionneur linéaire à moteur direct entièrement encapsulé se caractérise par une structure entièrement scellée dans un boîtier, empêchant efficacement la poussière, la vapeur d'eau et d'autres contaminants de pénétrer dans les mécanismes internes, prolongeant ainsi sa durée de vie. Généralement fabriqués en acier inoxydable, ces modules offrent une excellente résistance à la corrosion et une grande durabilité. Ils sont idéaux pour les industries ayant des normes d'hygiène élevées, telles que la transformation des aliments, les produits pharmaceutiques et les dispositifs médicaux.Détails- Actionneur linéaire à moteur linéaire pour mouvement mécanique monodirectionnelLe module de moteur linéaire monodirectionnel TLSA-120-C1, également appelé glissière à moteur linéaire, actionneur linéaire ou plateau de positionnement de précision, convertit directement l'énergie électrique en mouvement mécanique linéaire. En éliminant les mécanismes de transmission intermédiaires, il offre une structure simplifiée, une course longue, une accélération élevée, une réponse rapide et une précision exceptionnelle. Par conséquent, il est largement utilisé dans l'industrie des semi-conducteurs, la fabrication de batteries pour énergies nouvelles, la production d'électronique 3C, l'usinage de précision, les équipements d'inspection, la découpe et le soudage laser, les machines de dosage et de revêtement, les machines-outils CNC et les machines de gravure.Détails

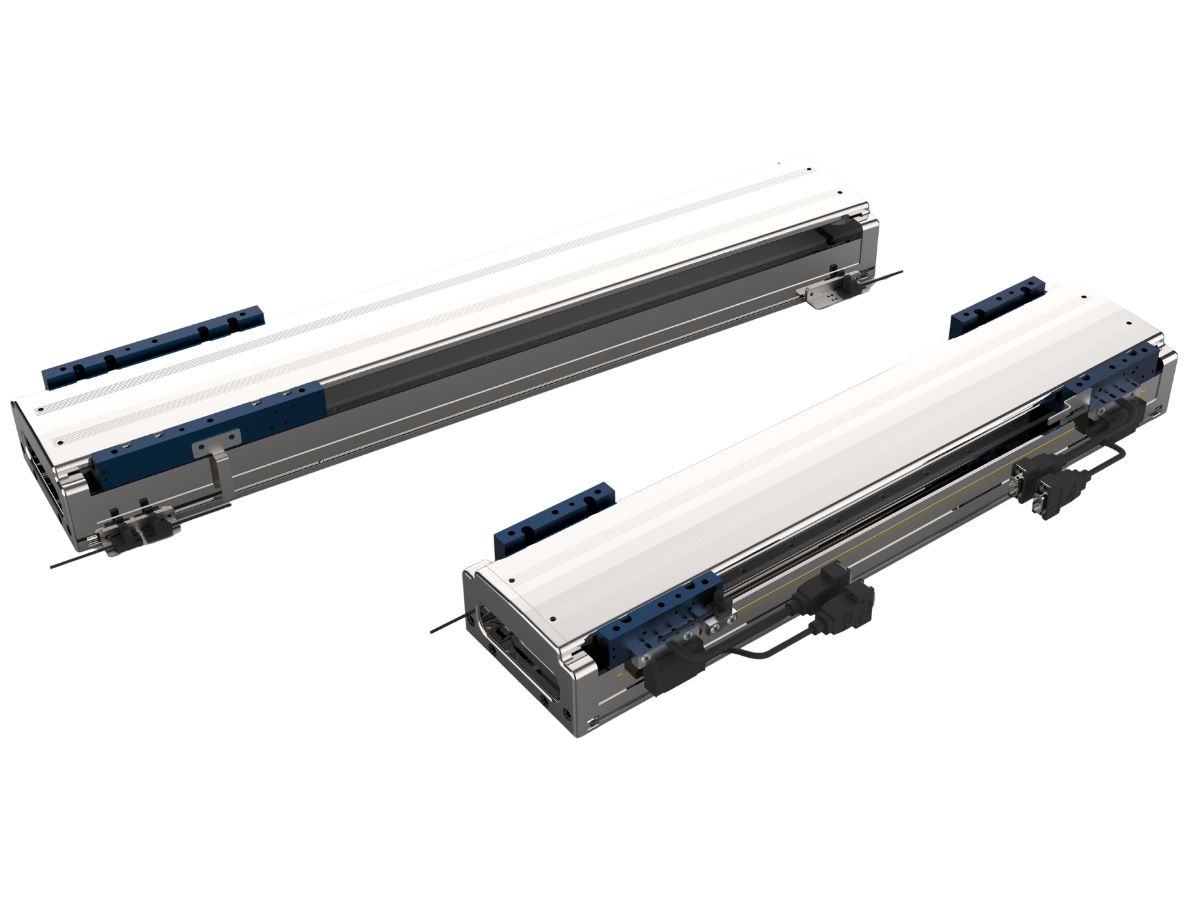

- Module de moteur linéaire de haute précision personnalisableLa série TLSA-140-C1 est un module de moteur linéaire haute précision et haute rigidité avec des longueurs personnalisables, adapté à l'automatisation de précision, aux équipements semi-conducteurs, à la manutention industrielle et aux plateformes de mouvement linéaire. En tant que composant de transmission clé dans les équipements d'automatisation de haute précision, les modules linéaires jouent un rôle de plus en plus important dans le domaine de l'automatisation industrielle, aidant les entreprises à réaliser une production automatisée, à améliorer l'efficacité et la qualité, et à réduire les coûts et les taux d'erreur.Détails

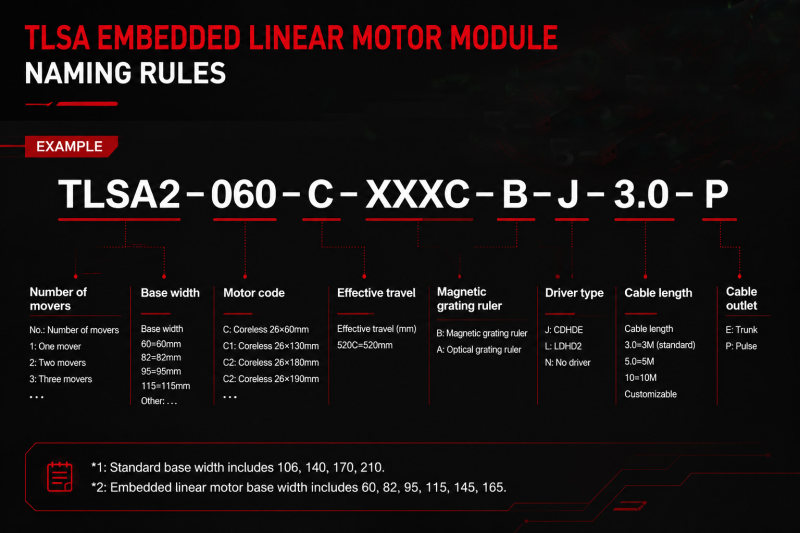

Comment sélectionner un module moteur linéaire
Les images suivantes présentent les options de sélection des moteurs linéaires ; la longueur peut être personnalisée selon les besoins du client.
Module moteur linéaire VS modules à vis
Les modules moteurs linéaires et les modules à vis ont chacun leur propre positionnement technologique. Le premier met l'accent sur la vitesse élevée, la grande précision, la longue durée de vie et la faible maintenance, ce qui le rend adapté aux équipements d'automatisation haut de gamme ; le second se distingue principalement par une structure éprouvée, un faible coût et une installation facile, et est largement utilisé dans les équipements d'automatisation industrielle générale. Lors de la sélection d'un module, plusieurs facteurs doivent être pris en compte, notamment les conditions réelles de fonctionnement, les caractéristiques de la charge et les contraintes budgétaires.
Comparaison des principes des modules linéaires
Un module moteur linéaire convertit directement l'énergie électrique en mouvement linéaire par force électromagnétique, éliminant ainsi le besoin de vis à billes, de courroies ou de transmissions par engrenages. Associé à des rails de guidage de précision et à un système de rétroaction en boucle fermée utilisant un codeur optique ou magnétique, il offre un mouvement à grande vitesse, une précision de positionnement au niveau du micron, un jeu nul et une fiabilité à long terme.
Le module à vis à billes utilise un moteur pour entraîner la vis à billes par l'intermédiaire d'un accouplement, laquelle entraîne à son tour la table coulissante en mouvement linéaire le long du rail de guidage. Sa transmission de puissance repose sur une structure hélicoïdale, ce qui entraîne une certaine usure mécanique et du jeu.

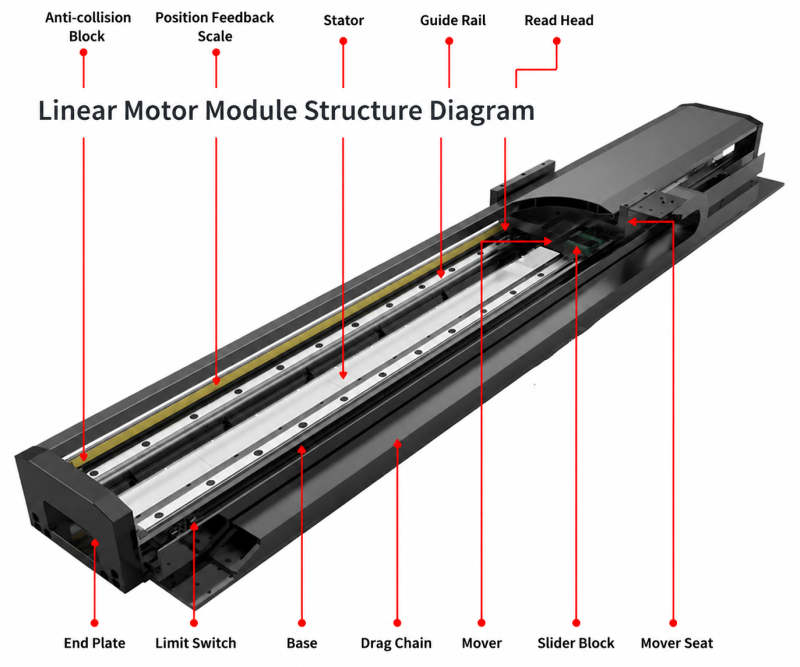

Le module moteur linéaire, quant à lui, est un dispositif d'entraînement sans contact composé d'un stator (généralement un aimant permanent) et d'un mobile (bobine). Le mobile produit directement une poussée dans une direction linéaire, sans nécessiter de structure mécanique intermédiaire ; il s'agit d'un « système à entraînement direct ».
Applications de l'actionneur moteur linéaire

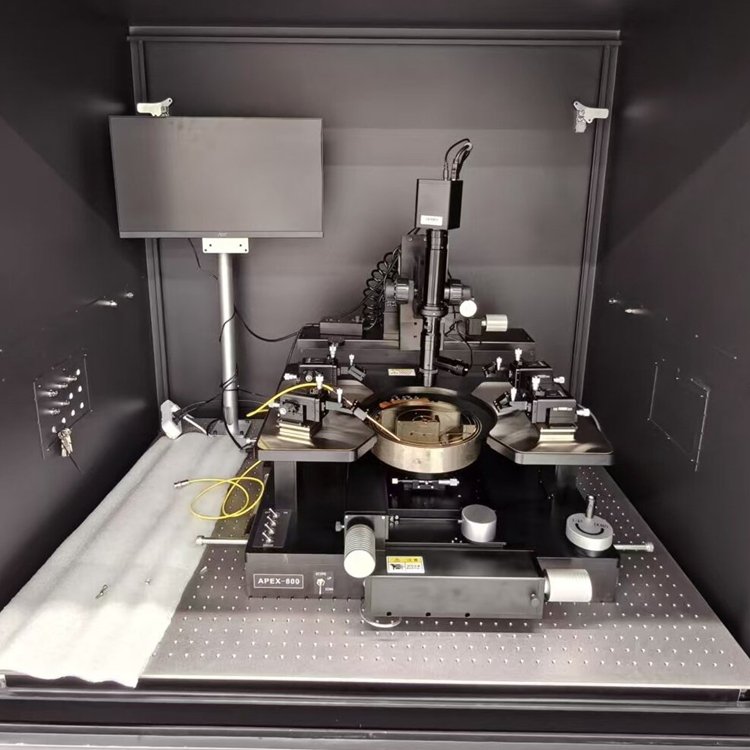

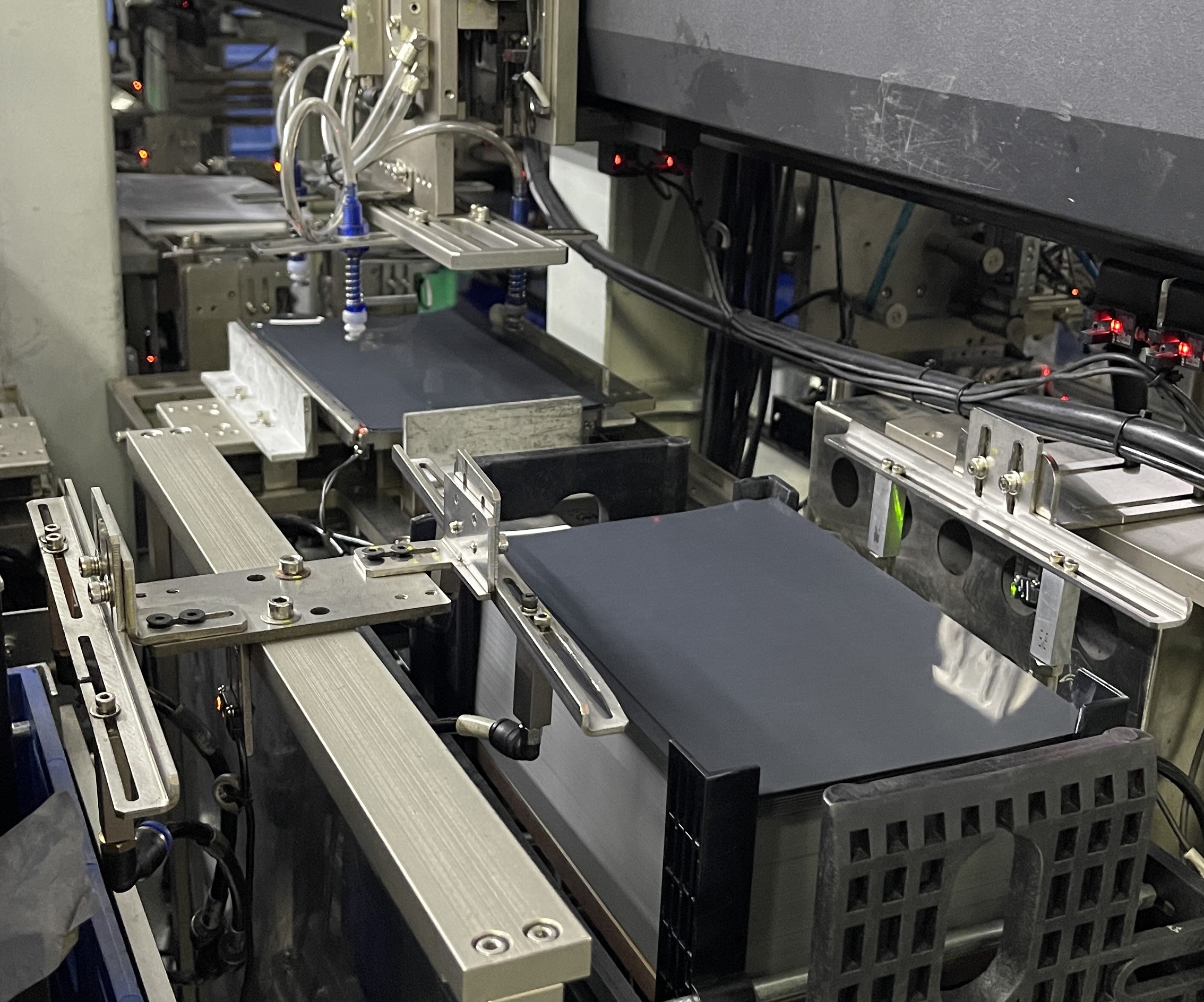

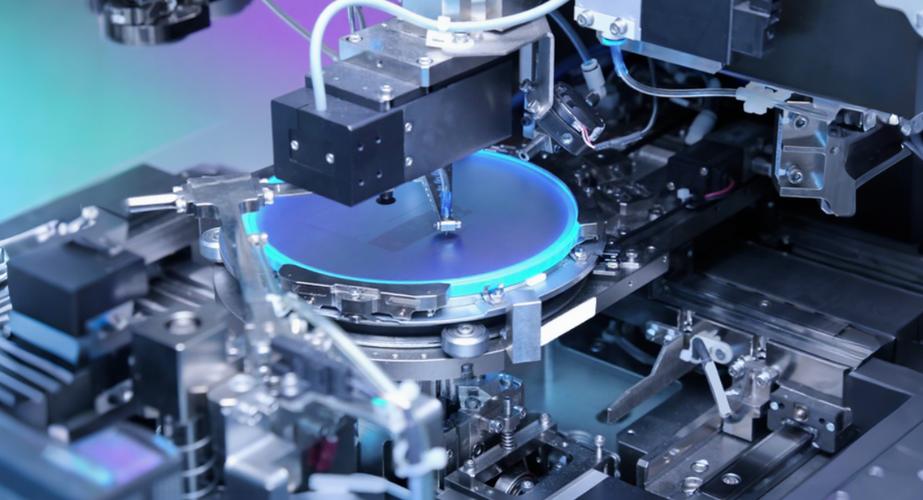

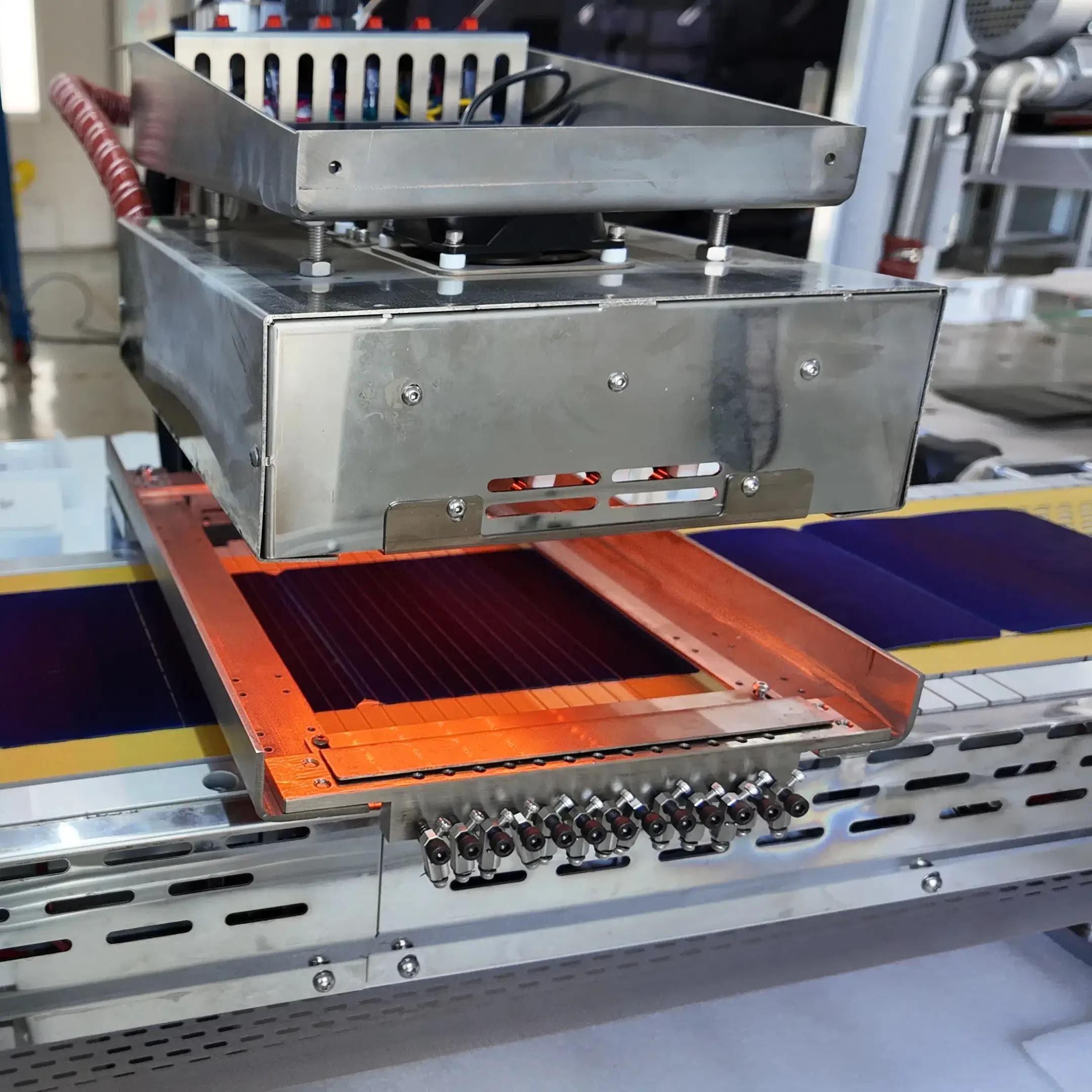

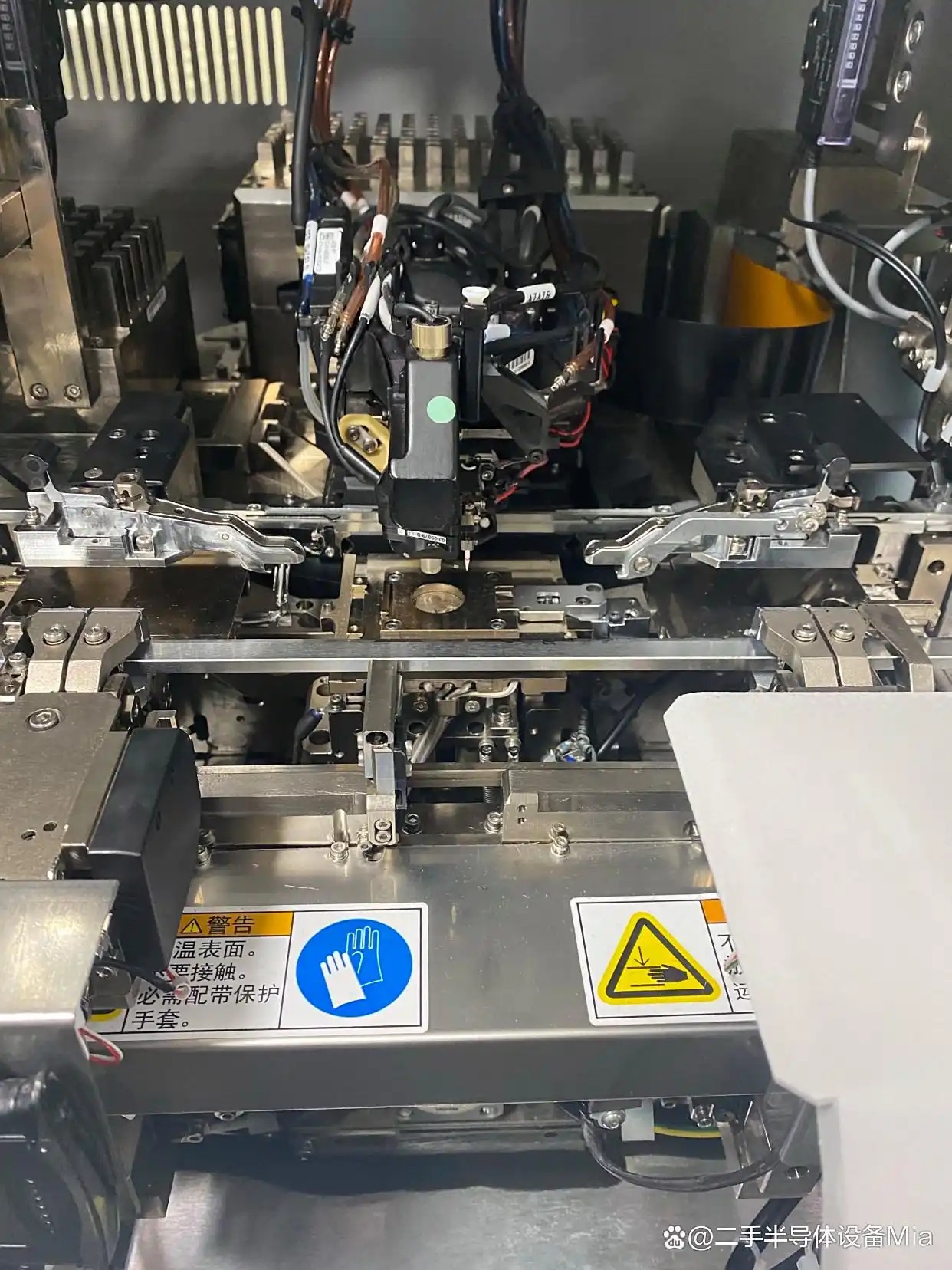

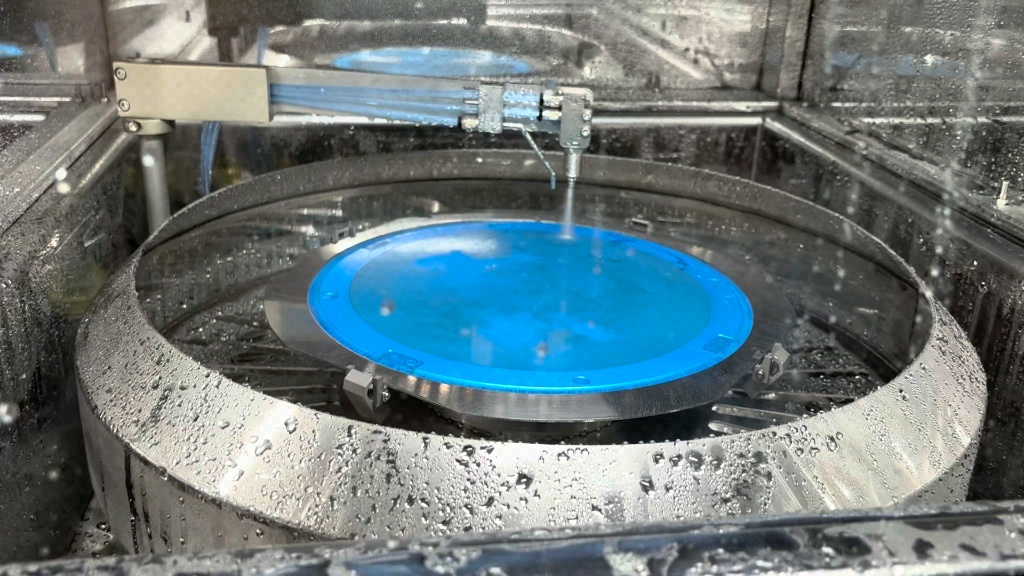

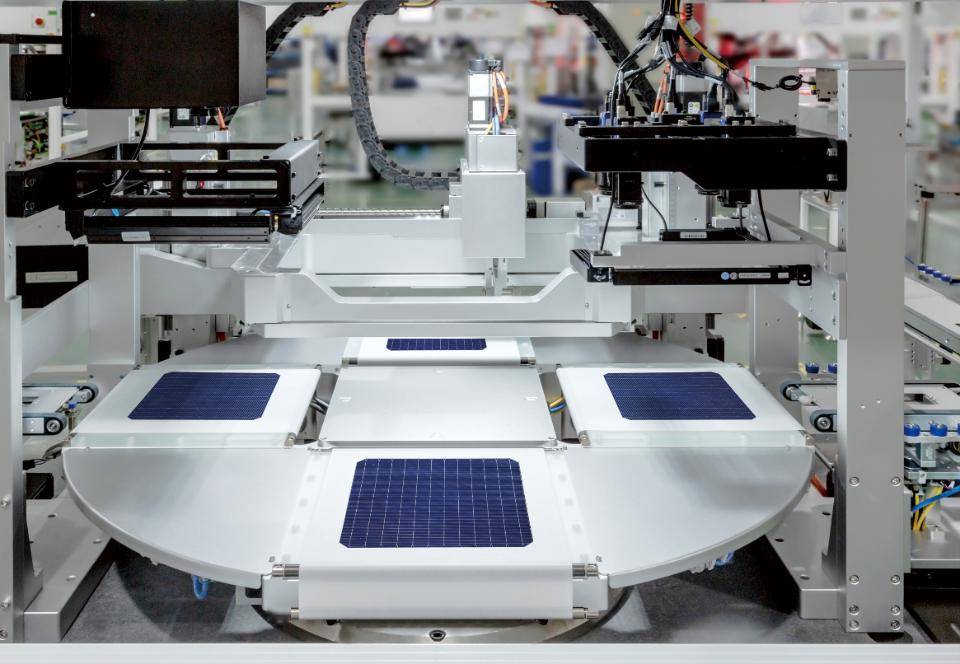

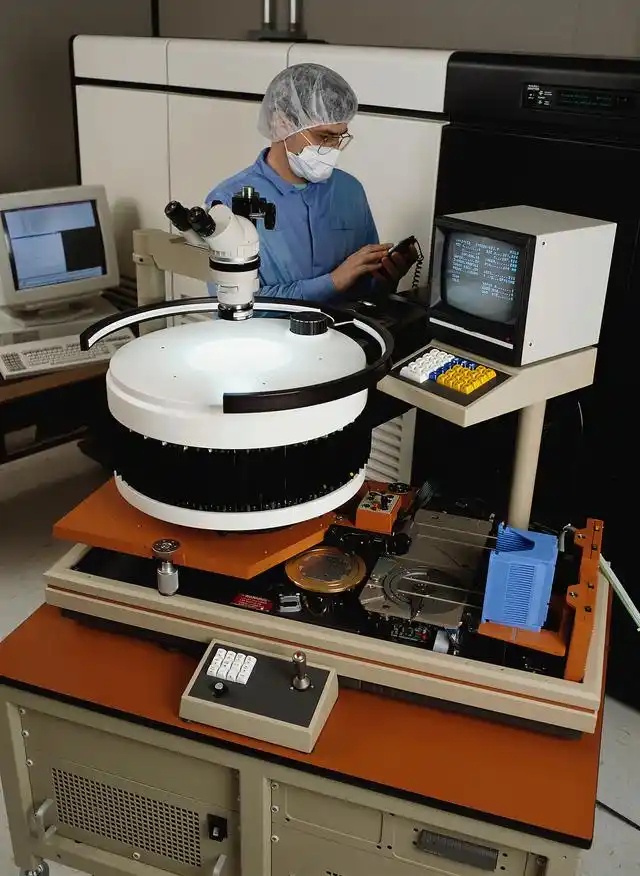

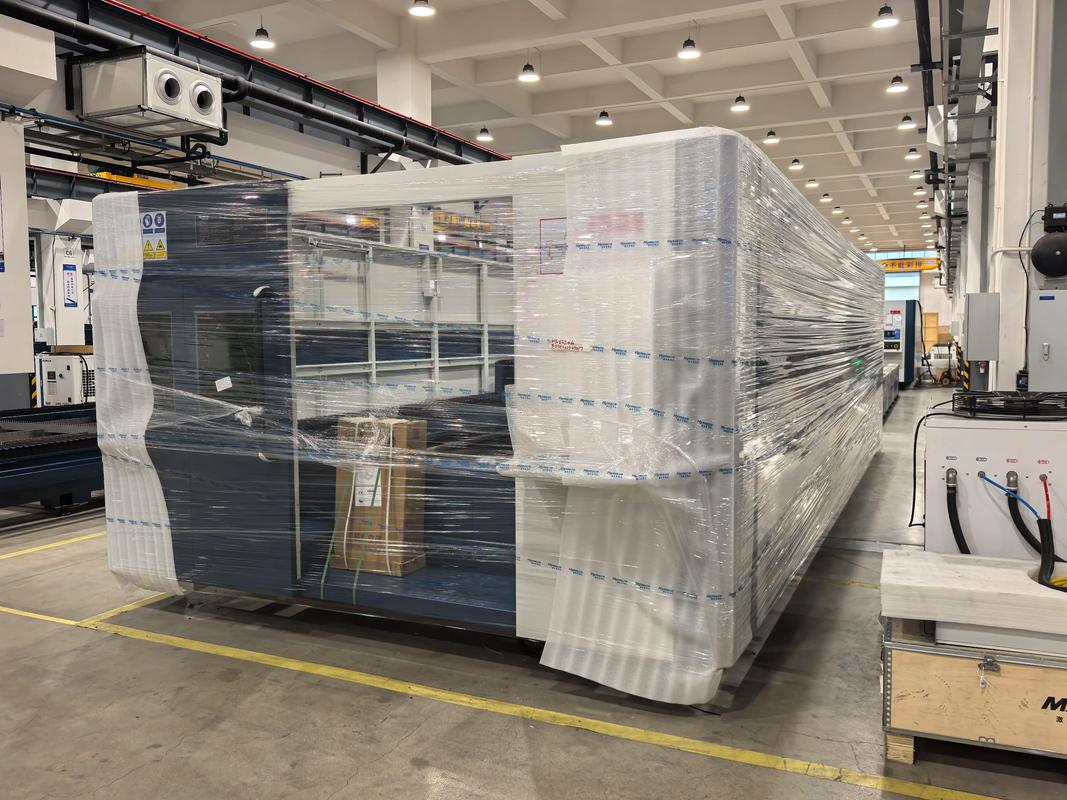

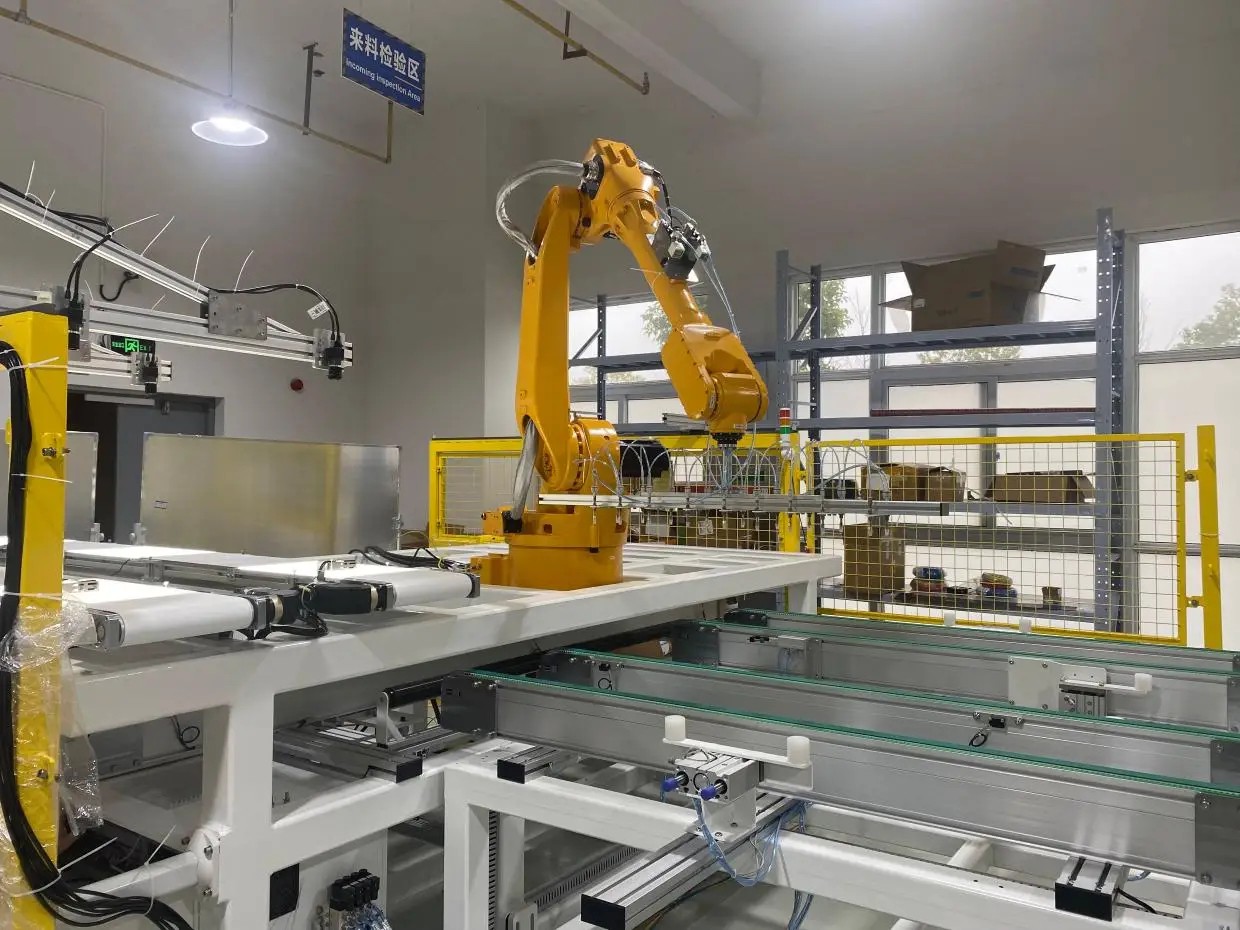

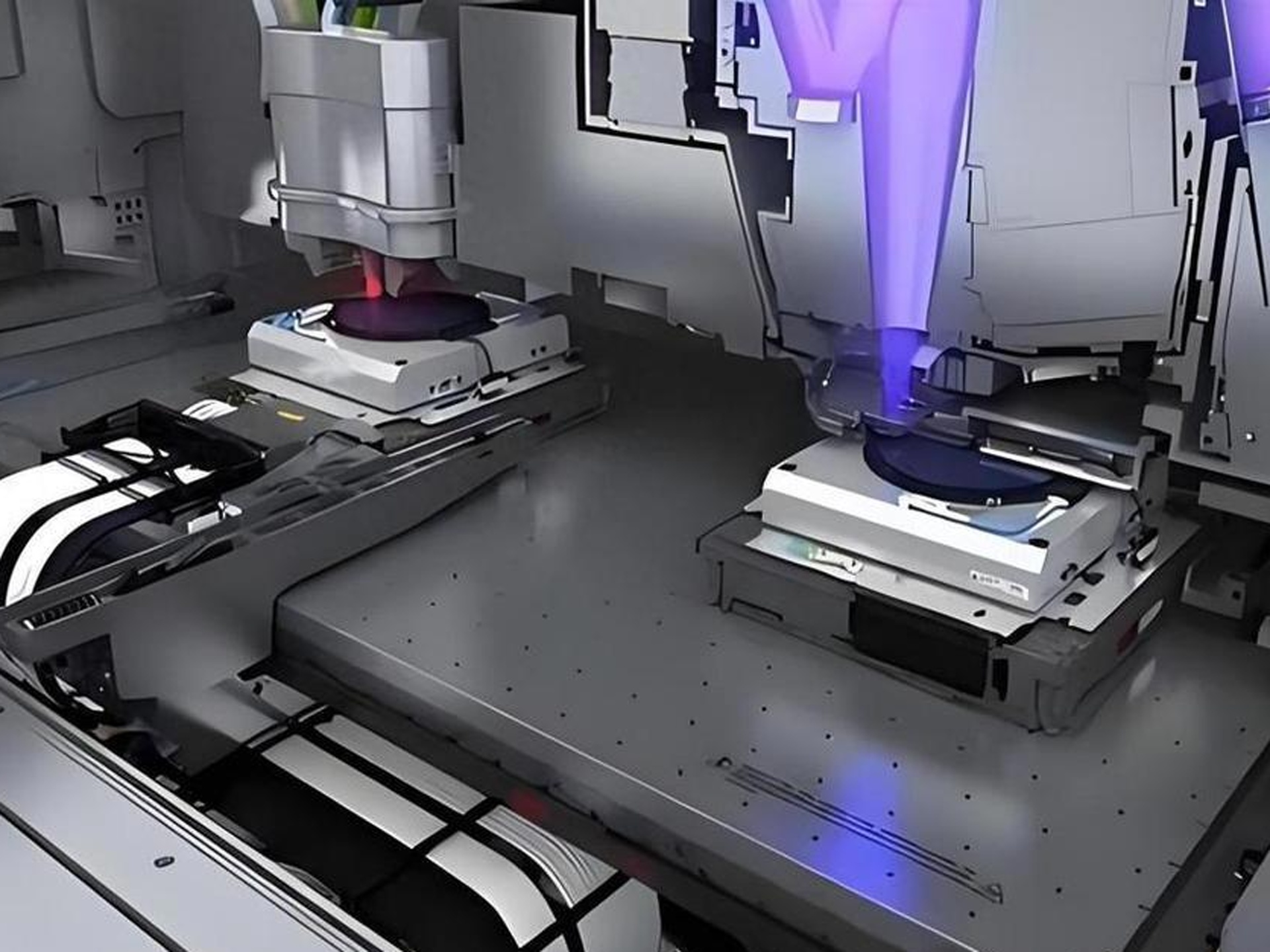

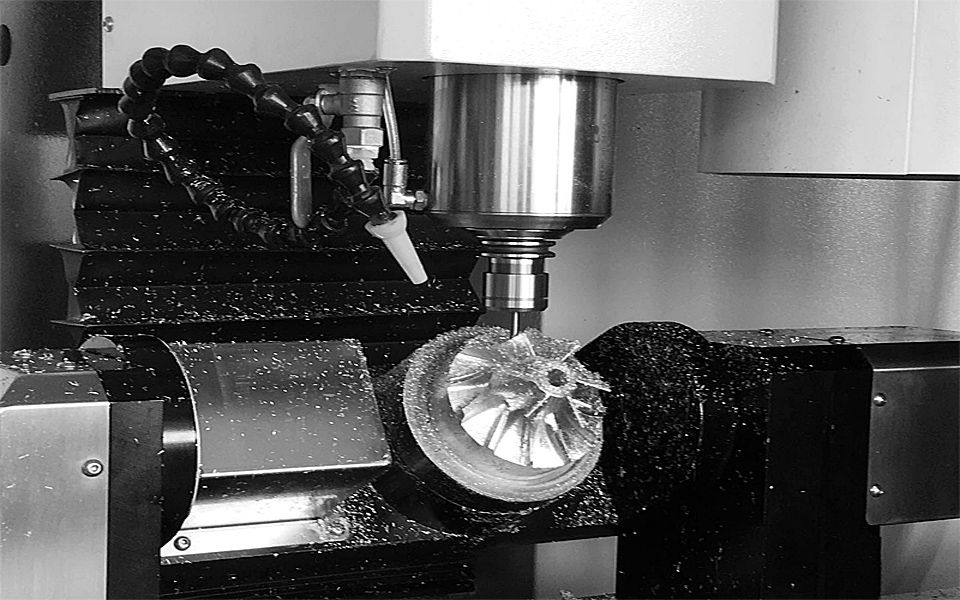

Les modules moteurs linéaires Honpine alimentent des systèmes de mouvement de haute précision dans les équipements pour semi-conducteurs, la fabrication de batteries, la production photovoltaïque, l'inspection de précision, le traitement laser, les dispositifs médicaux et l'automatisation industrielle. La technologie à entraînement direct offre une vitesse supérieure, une précision de positionnement au niveau du micron, une longue durée de vie et une faible maintenance.
‹
›
Les modules à vis mère conviennent aux scénarios suivants :
Applications nécessitant une précision modérée, mais sensibles aux coûts
Mouvements verticaux ou manutention de charges lourdes
Positionnement répétitif à vitesse faible ou moyenne, tel que le dosage, l'assemblage simple et les systèmes de convoyage
Situations dans lesquelles des exigences strictes sont imposées à la taille globale du module dans des structures à espace restreint.
Les modules moteurs linéaires conviennent aux scénarios suivants
Manutention à grande vitesse et applications à démarrages-arrêts fréquents, telles que le traitement laser et le placement SMT
Détection de haute précision et contrôle des micro-déplacements, tels que les équipements optiques et les procédés pour semi-conducteurs
Systèmes fonctionnant en continu avec des exigences extrêmement élevées en matière de vitesse de réponse et de durée de vie des équipements
Applications à haut niveau de propreté, telles que les équipements médicaux et les plateformes d'expérimentation biologique.
