Moteur couple DD à entraînement direct
Un moteur à entraînement direct (DDR) est un moteur qui entraîne directement une charge sans aucun mécanisme de transmission mécanique, tel qu’un réducteur ou une courroie. Ce type de moteur est également appelé moteur couple. Grâce à l’utilisation d’aimants permanents à haute énergie, il peut générer un couple élevé. Contrairement aux moteurs traditionnels, son couple élevé lui permet d’être directement connecté au système de mouvement, éliminant ainsi le besoin de réducteurs, de boîtes de vitesses, de courroies et d’autres composants de transmission. C’est pourquoi il est appelé moteur à entraînement direct.
Moteur mécanique DD à encodeur absolu intégré pour système d'automatisationLa charge du moteur DD TDB-263-138-NH-RD est montée directement sur le rotor du moteur, éliminant tout jeu mécanique et atteignant une rigidité servo exceptionnellement élevée. Il est équipé d'un encodeur absolu haut de gamme intégré, ce qui améliore considérablement l'efficacité et la sécurité des systèmes d'automatisation. Ce couplage direct permet une boucle de contrôle plus réactive dans les équipements de précision. Nous offrons un soutien complet pour les conceptions personnalisées et la fabrication sous contrat (OEM/ODM). Si vos applications de précision nécessitent une technologie d'entraînement direct, veuillez nous contacter pour une solution professionnelle.Détails- Moteur de couple à entraînement direct avec encodeur incrémental continu à rotor externeLe moteur de couple à entraînement direct TDB-150-037-NH-A présente un design plat et compact avec un diamètre extérieur de 150 mm, délivrant un couple continu de 1 N·m et un couple de pointe de 3,5 N·m. Son architecture à rotor externe offre une densité de couple supérieure dans un encombrement réduit. La commutation en boucle fermée est assurée par un encodeur incrémental, garantissant un contrôle du mouvement précis et fiable. La structure à entraînement direct élimine le besoin de boîtes de vitesses, rendant la maintenance nettement plus simple — offrant le meilleur rapport qualité-prix sans compromettre la haute précision de positionnement.Détails
- Moteur rotatif à couple élevé DD pour équipements automatisés de précisionLe moteur DD TDB-080-050-NH-RD-T présente une structure direct-drive compacte avec un diamètre extérieur de 80 mm et une hauteur de 50 mm, le rendant adapté aux applications nécessitant un positionnement rotatif de haute précision et une sortie de couple stable. Ce modèle offre un couple continu de 0,6 N·m, un couple de pointe de 2 N·m et une vitesse maximale de 450 tr/min. Équipé d'un codeur RD et d'une conception sans capteur sans capteurs Hall, il offre une réponse rapide, un jeu minimal, un fonctionnement fluide et une grande haute précision de positionnement. Il est bien adapté aux applications telles que les plateaux rotatifs automatisés, les systèmes d'inspection de précision, les équipements semi-conducteurs et les dispositifs médicaux haut de gamme.Détails
- Conception compacte Moteur à couple à entraînement direct de haute précisionLe moteur à couple à entraînement direct (DD) TDB-040-038-NH-AY se caractérise par une structure compacte, une haute précision et une réponse rapide, ce qui le rend adapté aux applications de positionnement de haute précision et d'entraînement direct. Alliant une taille compacte à des performances élevées, il convient parfaitement aux équipements semi-conducteurs, aux plateformes de précision et aux systèmes d'automatisation.Détails
- Moteur à couple élevé TDB-263-113-NH-A à entraînement direct pour applications d'automatisation et de précisionLe TDB-263-113-NH-A est un grand moteur à couple à entraînement direct qui combine un couple élevé, une grande rigidité et un positionnement de haute précision. Sa structure à rotor externe, sa conception sans capteur à effet Hall et sa configuration d'encodeur incrémental haute résolution permettent un fonctionnement stable et efficace dans les équipements d'automatisation lourde et les applications de fabrication de précision.
Par rapport aux servomoteurs traditionnels, les moteurs à couple à entraînement direct offrent les avantages suivants : plus grande précision, couple plus élevé, efficacité accrue, maintenance plus simple et encombrement d'installation plus compact.Détails - Moteurs de couple à entraînement direct DD pour servomoteurs industriels avec capteur à effet HallLe moteur de couple à entraînement direct DD TDB-170-125-NH-B, avec sa conception structurelle exceptionnelle et ses performances de contrôle stables, est largement utilisé dans les tables tournantes CNC, les équipements semi-conducteurs, les articulations robotiques, les inspections de précision et d'autres domaines. Ce modèle adopte une structure à rotor externe (toutes les séries TDB présentent une conception à rotor externe), ce qui structurellement facilite l'obtention d'un moment d'inertie plus élevé et d'un rayon de sortie plus grand, le rendant adapté aux applications à réponse dynamique élevée et à charge élevée. Il est conçu pour les solutions d'entraînement ne nécessitant pas de capteurs à effet Hall pour le démarrage et est bien compatible avec la plupart des servomoteurs industriels, facilitant la mise en service et le déploiement.Détails
- Moteur de couple à entraînement direct à rotor externe avec capteurs à effet Hall et codeur incrémentalLe moteur à couple direct TDB-170-095-NH-A adopte une conception à rotor extérieur, ce qui structurellement facilite l'obtention d'un moment d'inertie plus élevé et d'un rayon de sortie plus grand. Il est équipé de capteurs à effet Hall pour un démarrage plus facile et une meilleure compatibilité avec une large gamme d'entraînements. Doté d'un encodeur incrémental, il convient à la plupart des systèmes de contrôle servo. Avec une haute précision de positionnement de ±20 secondes d'arc et une répétabilité de ±1,5 secondes d'arc, il répond aux exigences des applications de précision en usinage et inspection. Il est largement utilisé dans des applications telles que les tables rotatives CNC, les équipements semi-conducteurs, les articulations robotiques et l'inspection de précision.Détails
- Moteur à entraînement direct avec encodeur de haute précision et couple élevéLe moteur à entraînement direct TDB-112-065-NH-A est structurellement composé de quatre parties principales : le stator (partie fixe), le rotor (partie rotative), les roulements et l'encodeur (un capteur utilisé pour détecter la position de rotation). Le moteur a un diamètre de 112 mm, une hauteur de 65 mm et un poids de 2,8 kg. Il fournit un couple continu de 3 N·m et un couple de pointe allant jusqu'à 9 N·m, avec une puissance nominale de 110 W, un courant continu de 2,5 Arms et un courant de pointe de 7,5 Arms. Ses principales caractéristiques incluent des performances dynamiques élevées, une haute précision, un contrôle de vitesse optimal, une structure ultra-compacte, un excellent MTBF et des besoins de maintenance réduits.Détails
- Moteur à couple continu pour équipements d'automatisation de précision et machines-outils CNCLe moteur à couple TDB-170-050-NH-A est un moteur à courant continu à basse vitesse et couple élevé avec un contrôle précis. Ses principales caractéristiques incluent l'élimination des erreurs de transmission, une rigidité élevée avec de faibles vibrations, une réponse rapide et de faibles besoins en maintenance. Il est couramment utilisé dans les équipements d'automatisation de précision tels que les machines de traitement de plaquettes semi-conductrices, les tables d'indexation de précision, les plateaux tournants à entraînement direct haute précision et les systèmes de manipulation de panneaux LCD.Détails
- Structure compacte Moteur à couple DD DC de haute précisionLe moteur à couple DD TDB-080-067-NH-A-T est un moteur DC de haute précision, à basse vitesse et à couple élevé, adapté à des applications telles que les articulations robotiques, les plateformes de mouvement de précision et les équipements automatisés. Ce modèle a un diamètre de 80 mm, une hauteur de 67 mm et ne pèse que 1,6 kg. Il est doté d'une conception à 22 pôles, offrant un couple continu de 1 N·m et un couple maximal allant jusqu'à 3,5 N·m, avec un courant continu de 1,7 Arms, un courant maximal de 5,9 Arms et une puissance nominale de 32 W. Les moteurs à couple de la série TDB se caractérisent par une structure compacte, une densité de couple élevée et des performances de contrôle précises, ce qui en fait un choix idéal pour les applications d'automatisation de précision et d'équipements intelligents.Détails

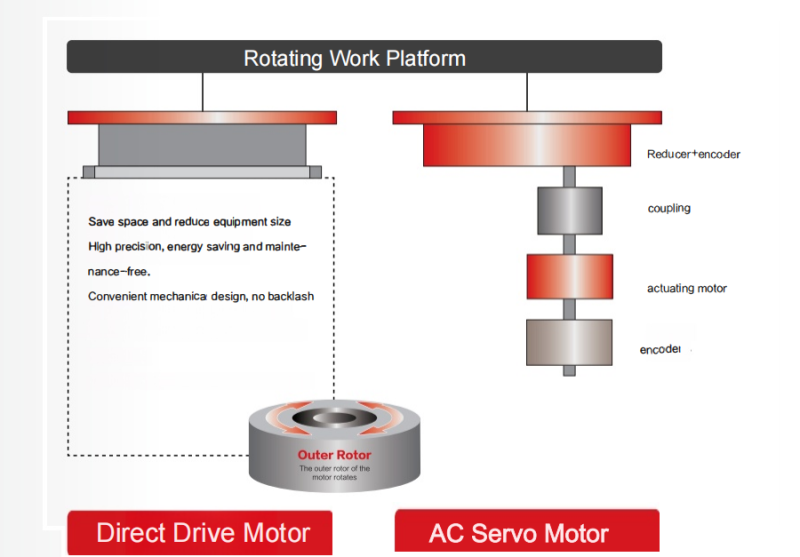

Avantages des moteurs à entraînement direct par rapport aux servomoteurs AC traditionnels
Grâce à la structure intégrée des moteurs à entraînement direct de Tongri Electric, la charge peut être montée directement sur la surface de montage du moteur. Il n’y a ainsi aucune perte de précision entre le moteur et la table d’indexage, ce qui améliore la précision globale de l’équipement. Comme il n’existe aucune structure mécanique telle qu’un réducteur, aucune perte d’énergie ne se produit, contrairement aux servomoteurs AC traditionnels. Avec l’entraînement direct, le changement de position ou de poste par programmation devient beaucoup plus simple.
FAQ sur les moteurs couple à entraînement direct
Les FAQ ci-dessus s’appuient sur l’expérience de Honpine auprès de clients issus d’un large éventail de secteurs. Si vous avez d’autres questions, n’hésitez pas à nous contacter. Notre équipe d’ingénierie est prête à fournir des conseils d’experts, une assistance pour les applications et une documentation complète sur les moteurs à entraînement direct afin de vous aider à sélectionner la solution adaptée à votre projet.
Un moteur à entraînement direct (DD) relie directement la charge au rotor, sans engrenages, courroies ni réducteurs. Cela élimine le jeu mécanique, améliore la précision de positionnement, augmente la rigidité du système et réduit les besoins de maintenance. Le nombre réduit de composants mécaniques permet également d’obtenir un meilleur rendement, une réponse plus rapide et une fiabilité accrue à long terme.
Les moteurs DD à rotor interne sont idéaux pour les applications à grande vitesse et à faible charge, avec une accélération rapide. Les modèles à rotor externe offrent un couple plus élevé et sont mieux adaptés aux charges lourdes et aux fortes inerties. Le meilleur choix dépend de l’inertie de votre charge, de la vitesse et des exigences en matière de couple.
Les moteurs DD industriels atteignent généralement une précision de positionnement de ±5 secondes d’arc et une répétabilité de ±2 secondes d’arc. Les modèles haut de gamme équipés de codeurs absolus peuvent atteindre ±1 seconde d’arc, ce qui les rend idéaux pour les équipements destinés aux semi-conducteurs, à l’optique et à l’automatisation de précision.
Les moteurs DD standard sont conçus pour des environnements intérieurs propres, avec un indice de protection IP20 ou IP40. Pour les applications exposées à la poussière, à l’humidité ou aux brouillards d’huile, un indice de protection IP65 ou supérieur ainsi que des solutions d’étanchéité personnalisées sont recommandés.
Les moteurs DD peuvent être montés horizontalement, verticalement ou à l’envers. Une répartition appropriée de la charge, une rigidité suffisante du montage et un calcul précis du couple sont essentiels. Les installations verticales ou inversées peuvent nécessiter un frein de maintien pour une sécurité accrue.
L’inertie de charge influe directement sur l’accélération, le positionnement et la stabilité du servomoteur. Un rapport d’inertie excessif peut réduire les performances dynamiques et augmenter le temps de stabilisation. La fourniture du poids de la charge, du rayon, de la vitesse et de l’accélération permet aux ingénieurs de recommander le moteur approprié.
Le couple continu correspond à la capacité de fonctionnement à long terme du moteur et doit constituer le principal critère de sélection. Le couple de pointe n’est disponible que pendant de courtes périodes lors de l’accélération ou de la décélération.
Les codeurs incrémentaux nécessitent une procédure de référencement après une coupure de courant et constituent une solution économique. Les codeurs absolus conservent leur position sans référencement, ce qui les rend idéaux pour les machines multiaxes, les équipements CNC et les systèmes d’automatisation haut de gamme.
Oui. Honpine propose des options de personnalisation concernant les dimensions de montage, le diamètre de l’alésage central, le type d’encodeur, le degré de protection, les freins et les solutions de refroidissement, afin de répondre aux exigences de conception et d’application de votre machine.
Un moteur DD fournit un mouvement rotatif direct, tandis qu’un moteur linéaire produit un mouvement linéaire direct. Les moteurs DD sont utilisés pour les tables rotatives et les systèmes d’indexage, tandis que les moteurs linéaires sont idéaux pour les applications de positionnement de précision, les portiques et le positionnement linéaire à grande vitesse.
Avantages et inconvénients des moteurs à entraînement direct
Avantages des moteurs à entraînement direct
Entraînement direct, rigidité élevée et réponse dynamique élevée.
Haute précision, dépendant de l’encodeur de retour, avec un faible effet de denture.
Faible résistance thermique : avec une dissipation thermique et des méthodes de refroidissement appropriées, la chaleur peut être transférée efficacement, améliorant ainsi les performances de couple continu.
Adaptés aux conceptions compactes : les moteurs plats présentent souvent un large alésage central permettant le passage de bagues collectrices, de tuyaux et de câbles, ce qui facilite l’intégration compacte du système.
Faible maintenance : avec moins de composants de transmission intermédiaires, le nombre de pièces mécaniques est réduit. En général, les seuls composants sujets à l’usure sont les rails de guidage, ce qui réduit les besoins de maintenance et augmente le temps moyen entre les défaillances.
Rendement élevé : l’élimination des frottements mécaniques et de l’inertie intermédiaires améliore l’efficacité énergétique.
Inconvénients des moteurs à entraînement direct
Dans une simple comparaison 1:1, les moteurs à entraînement direct sont plus coûteux que les moteurs traditionnels. Toutefois, si l’on tient compte de la suppression des engrenages intermédiaires, des accouplements et de la maintenance associée, ainsi que de la simplification mécanique globale, les moteurs à entraînement direct sont souvent plus rentables. De plus, à mesure que leur adoption se généralise et que des aimants Nd-Fe-B (néodyme-fer-bore) plus puissants sont développés, leur coût continue de diminuer.
Applications des moteurs à entraînement direct
Les moteurs à entraînement direct Honpine ont été testés et validés sur des plateformes d’application réelles dans divers secteurs, notamment les équipements pour semi-conducteurs, les systèmes de production automatisés, les équipements pour les nouvelles énergies et le photovoltaïque, les systèmes d’inspection optique et les systèmes de positionnement de signaux. Vous trouverez ci-dessous quelques cas d’application représentatifs. Pour plus d’informations techniques et de données d’application détaillées, veuillez nous contacter.
‹
›
Applications des moteurs DD dans les équipements pour semi-conducteurs
Les applications des moteurs DD HONPINE dans les équipements pour semi-conducteurs comprennent l’alignement et la correction des semi-conducteurs, la manipulation des wafers, la découpe des wafers, les petites machines de tri de semi-conducteurs, les lignes d’assemblage automatisées pour semi-conducteurs, les machines de tri, les machines de report de puces, les machines de découpe, les équipements d’inspection, le test des puces, la manipulation des wafers et les machines d’amincissement des wafers.
Applications des moteurs DD dans les équipements pour les nouvelles énergies
Les applications des moteurs DD HONPINE dans le domaine des nouvelles énergies comprennent les équipements de dopage laser photovoltaïque, les équipements de sérigraphie photovoltaïque, les lignes de production automatisées photovoltaïques, les machines d’enroulement, les équipements de soudage de batteries au lithium, les équipements d’inspection par vision, les machines de revêtement et les lignes PACK pour batteries au lithium.
Applications des moteurs DD dans les équipements de recherche scientifique
Les applications des moteurs DD HONPINE dans les équipements de recherche scientifique comprennent l’inspection optique de précision, les équipements de signaux radar, les télescopes astronomiques et l’inspection par vision industrielle.
Applications des moteurs DD dans les machines d’automatisation
Les applications des moteurs DD dans les lignes de production automatisées comprennent les lignes d’assemblage automatisées de l’industrie 3C, la fabrication de pièces automobiles, les tables d’indexage automatiques pour bouchons de bouteilles dans l’industrie alimentaire, les unités d’usinage rotatives automatisées, les lignes d’assemblage automatisées, les machines d’assemblage multistations, les lignes de production automatisées pour les produits de grande consommation et les lignes d’assemblage automatisées pharmaceutiques.
