Moteur couple DD à entraînement direct
Un moteur à entraînement direct (DDR) est un moteur qui entraîne directement une charge sans aucun mécanisme de transmission mécanique, tel qu’un réducteur ou une courroie. Ce type de moteur est également appelé moteur couple. Grâce à l’utilisation d’aimants permanents à haute énergie, il peut générer un couple élevé. Contrairement aux moteurs traditionnels, son couple élevé lui permet d’être directement connecté au système de mouvement, éliminant ainsi le besoin de réducteurs, de boîtes de vitesses, de courroies et d’autres composants de transmission. C’est pourquoi il est appelé moteur à entraînement direct.
Actionneur linéaire à moteur direct entièrement encapsulé pour dispositifs à normes d'hygiène élevéesUn actionneur linéaire à moteur direct entièrement encapsulé se caractérise par une structure entièrement scellée dans un boîtier, empêchant efficacement la poussière, la vapeur d'eau et d'autres contaminants de pénétrer dans les mécanismes internes, prolongeant ainsi sa durée de vie. Généralement fabriqués en acier inoxydable, ces modules offrent une excellente résistance à la corrosion et une grande durabilité. Ils sont idéaux pour les industries ayant des normes d'hygiène élevées, telles que la transformation des aliments, les produits pharmaceutiques et les dispositifs médicaux.Détails- Actionneur linéaire à moteur linéaire pour mouvement mécanique monodirectionnelLe module de moteur linéaire monodirectionnel TLSA-120-C1, également appelé glissière à moteur linéaire, actionneur linéaire ou plateau de positionnement de précision, convertit directement l'énergie électrique en mouvement mécanique linéaire. En éliminant les mécanismes de transmission intermédiaires, il offre une structure simplifiée, une course longue, une accélération élevée, une réponse rapide et une précision exceptionnelle. Par conséquent, il est largement utilisé dans l'industrie des semi-conducteurs, la fabrication de batteries pour énergies nouvelles, la production d'électronique 3C, l'usinage de précision, les équipements d'inspection, la découpe et le soudage laser, les machines de dosage et de revêtement, les machines-outils CNC et les machines de gravure.Détails

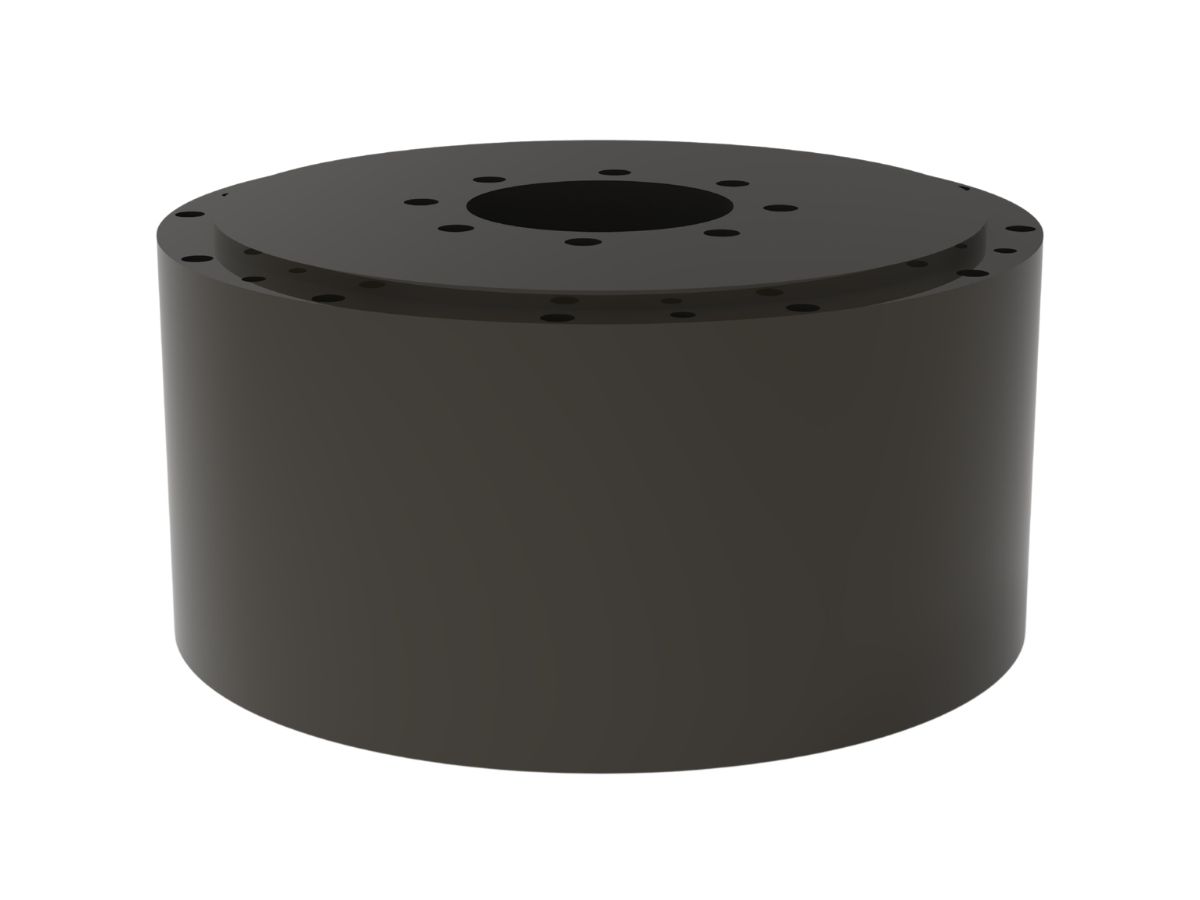

- Moteur mécanique DD à encodeur absolu intégré pour système d'automatisationLa charge du moteur DD TDB-263-138-NH-RD est montée directement sur le rotor du moteur, éliminant tout jeu mécanique et atteignant une rigidité servo exceptionnellement élevée. Il est équipé d'un encodeur absolu haut de gamme intégré, ce qui améliore considérablement l'efficacité et la sécurité des systèmes d'automatisation. Ce couplage direct permet une boucle de contrôle plus réactive dans les équipements de précision. Nous offrons un soutien complet pour les conceptions personnalisées et la fabrication sous contrat (OEM/ODM). Si vos applications de précision nécessitent une technologie d'entraînement direct, veuillez nous contacter pour une solution professionnelle.Détails

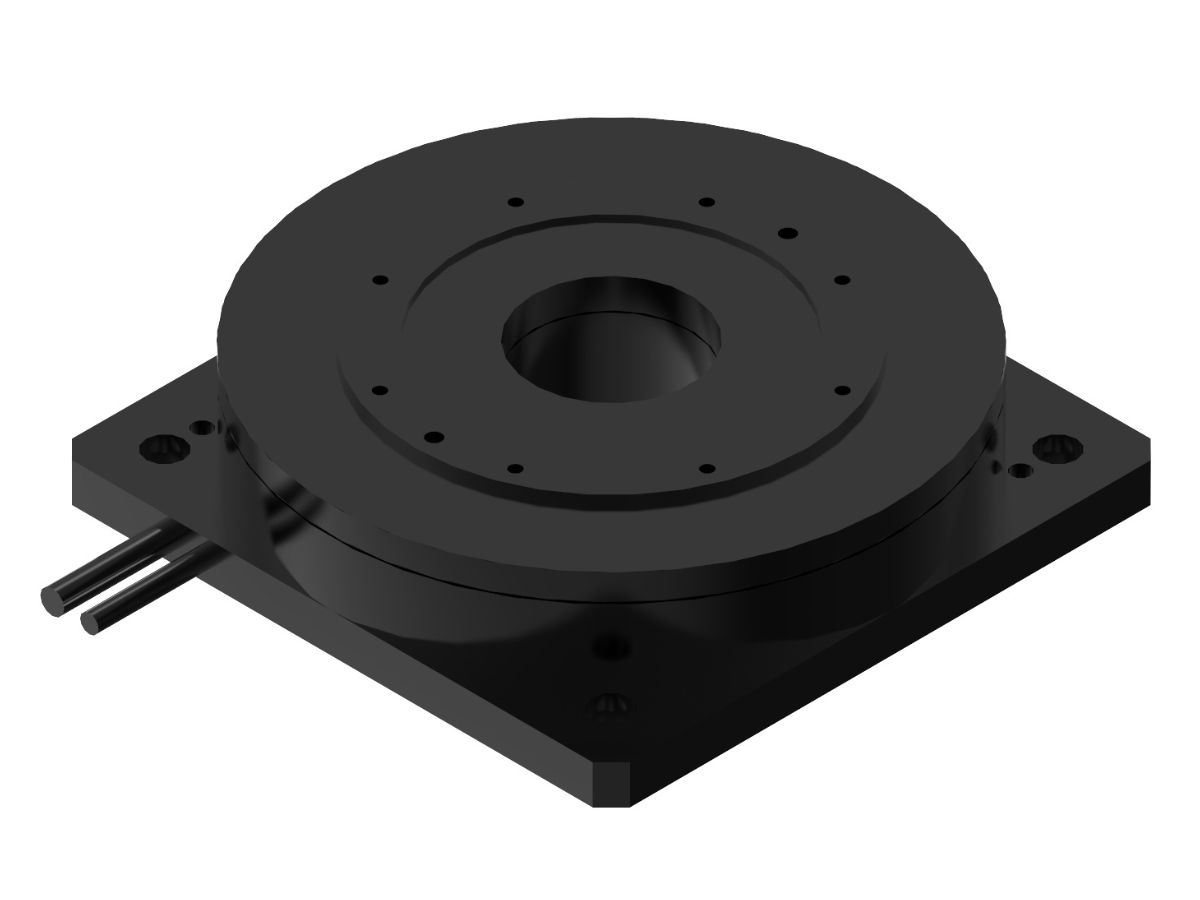

- Moteur de couple à entraînement direct avec encodeur incrémental continu à rotor externeLe moteur de couple à entraînement direct TDB-150-037-NH-A présente un design plat et compact avec un diamètre extérieur de 150 mm, délivrant un couple continu de 1 N·m et un couple de pointe de 3,5 N·m. Son architecture à rotor externe offre une densité de couple supérieure dans un encombrement réduit. La commutation en boucle fermée est assurée par un encodeur incrémental, garantissant un contrôle de mouvement précis et fiable. La structure à entraînement direct élimine le besoin de boîtes de vitesses, rendant la maintenance nettement plus simple — offrant le meilleur rapport qualité-prix sans compromettre la haute précision de positionnement.Détails

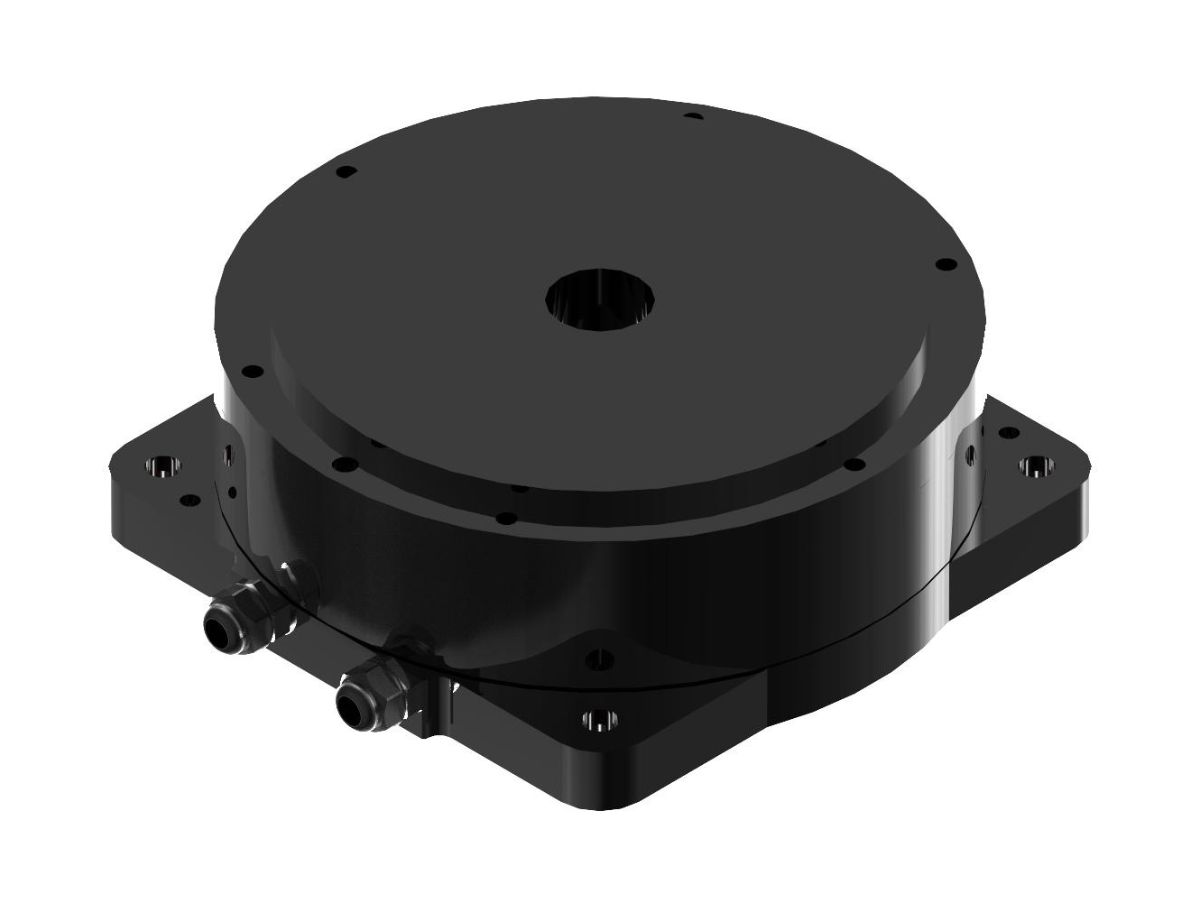

- Moteur rotatif à couple élevé DD pour équipements automatisés de précisionLe moteur DD TDB-080-050-NH-RD-T présente une structure direct-drive compacte avec un diamètre extérieur de 80 mm et une hauteur de 50 mm, le rendant adapté aux applications nécessitant un positionnement rotatif de haute précision et une sortie de couple stable. Ce modèle offre un couple continu de 0,6 N·m, un couple de pointe de 2 N·m et une vitesse maximale de 450 tr/min. Équipé d'un codeur RD et d'une conception sans capteur sans capteurs Hall, il offre une réponse rapide, un jeu minimal, un fonctionnement fluide et une grande haute précision de positionnement. Il est bien adapté aux applications telles que les plateaux rotatifs automatisés, les systèmes d'inspection de précision, les équipements semi-conducteurs et les dispositifs médicaux haut de gamme.Détails

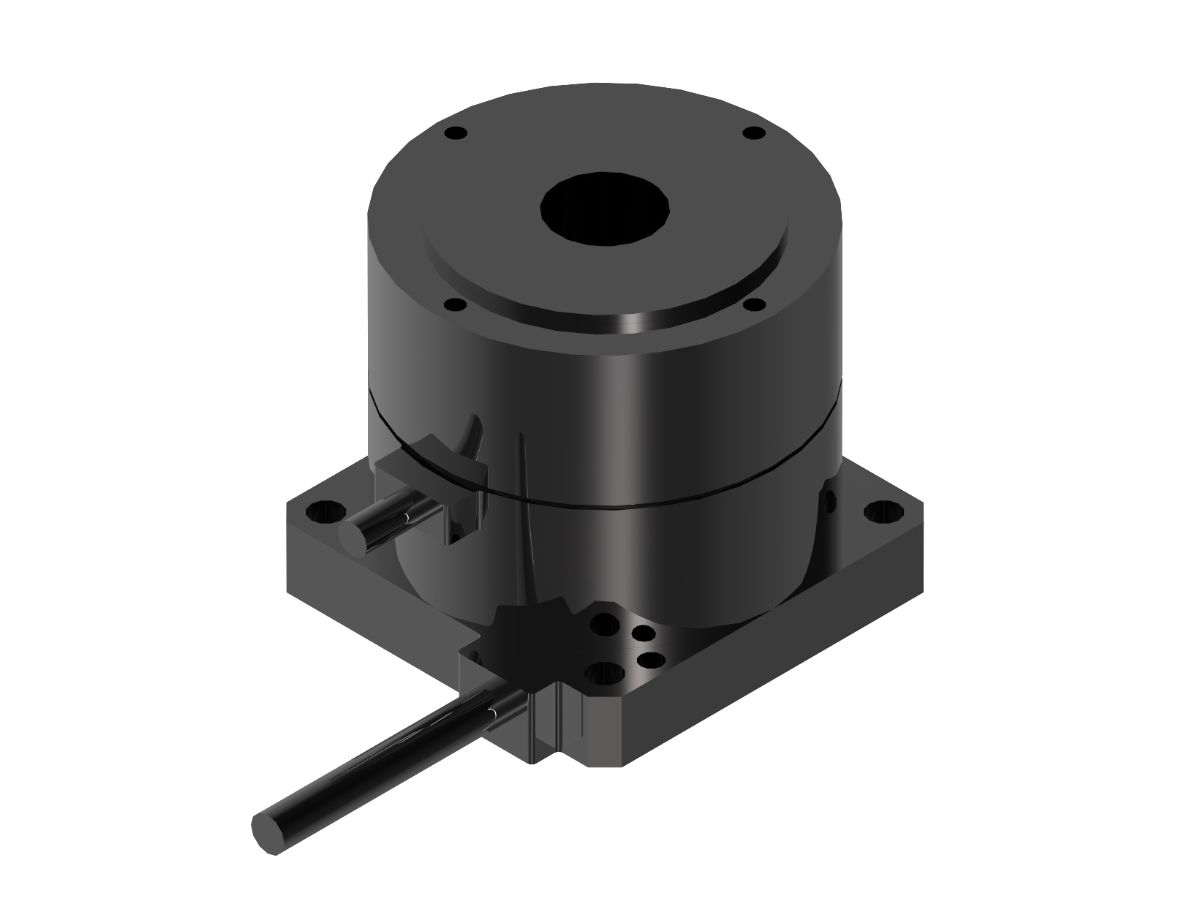

- Conception compacte Moteur à couple à entraînement direct de haute précisionLe moteur à couple à entraînement direct (DD) TDB-040-038-NH-AY se caractérise par une structure compacte, une haute précision et une réponse rapide, ce qui le rend adapté aux applications de positionnement de haute précision et d'entraînement direct. Alliant une taille compacte à des performances élevées, il convient parfaitement aux équipements semi-conducteurs, aux plateformes de précision et aux systèmes d'automatisation.Détails

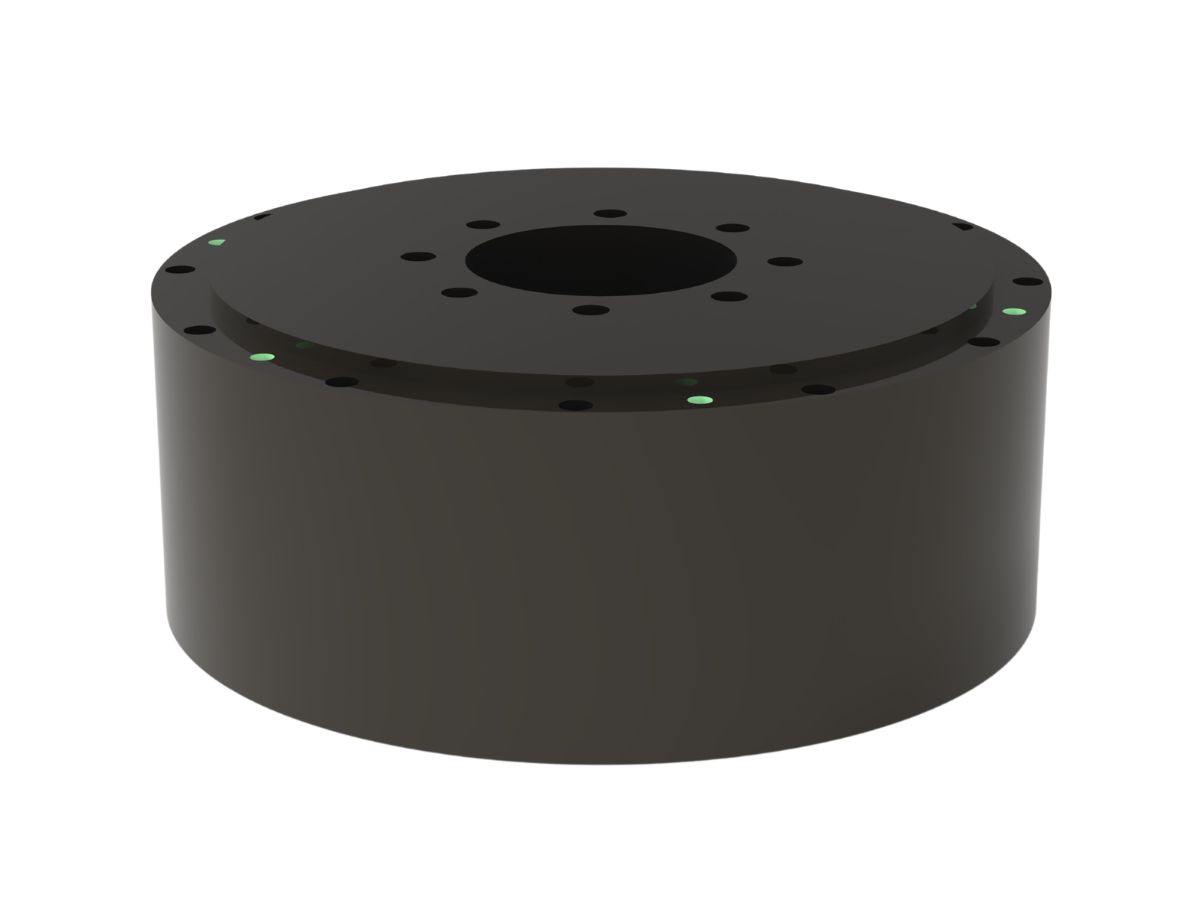

- Moteur à couple élevé TDB-263-113-NH-A à entraînement direct pour applications d'automatisation et de précisionLe TDB-263-113-NH-A est un grand moteur à couple à entraînement direct qui combine un couple élevé, une grande rigidité et un positionnement de haute précision. Sa structure à rotor externe, sa conception sans capteur à effet Hall et sa configuration d'encodeur incrémental haute résolution permettent un fonctionnement stable et efficace dans les équipements d'automatisation lourde et les applications de fabrication de précision.

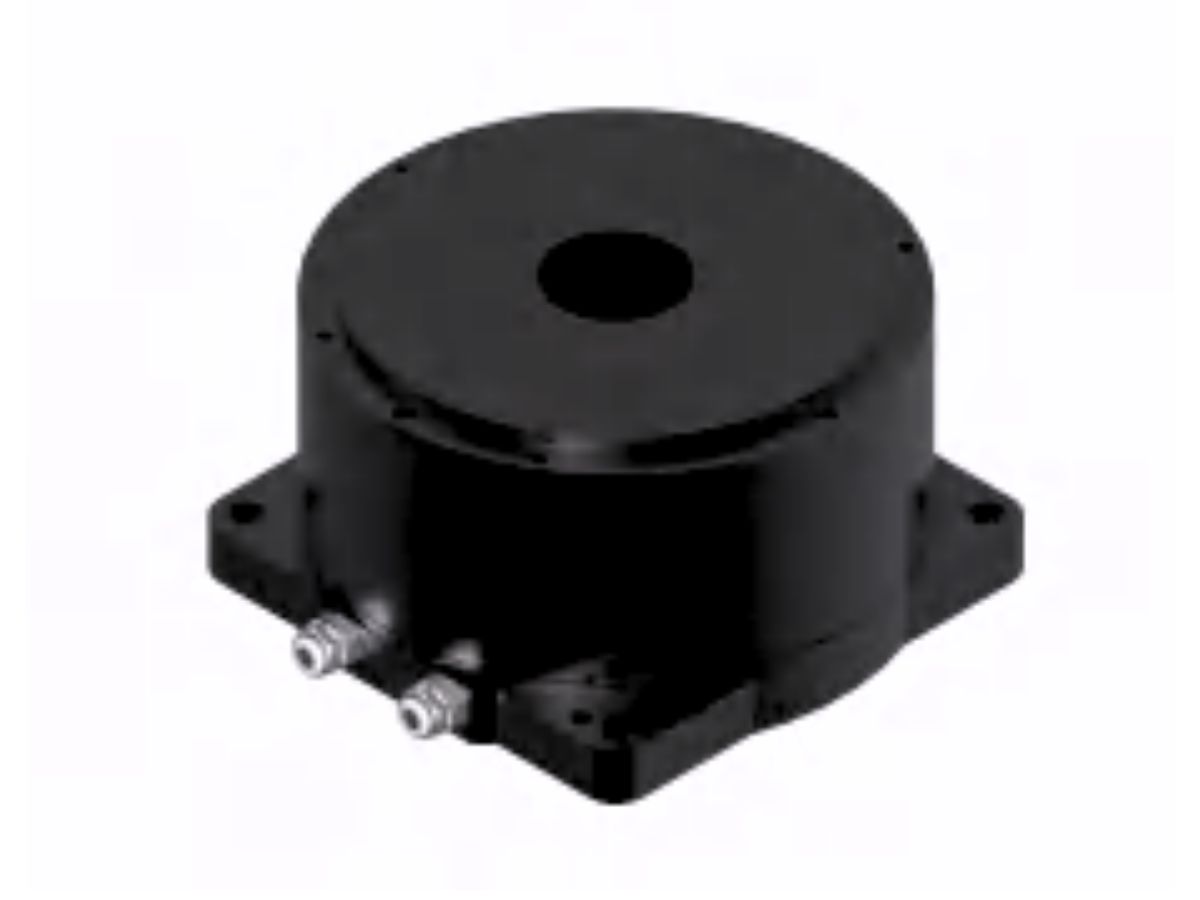

Par rapport aux servomoteurs traditionnels, les moteurs à couple à entraînement direct offrent les avantages suivants : plus grande précision, couple plus élevé, efficacité accrue, maintenance plus simple et encombrement d'installation plus compact.Détails - Moteurs de couple à entraînement direct DD pour servomoteurs industriels avec capteur à effet HallLe moteur de couple à entraînement direct DD TDB-170-125-NH-B, avec sa conception structurelle exceptionnelle et ses performances de contrôle stables, est largement utilisé dans les tables tournantes CNC, les équipements semi-conducteurs, les articulations robotiques, les inspections de précision et d'autres domaines. Ce modèle adopte une structure à rotor externe (toutes les séries TDB présentent une conception à rotor externe), ce qui structurellement facilite l'obtention d'un moment d'inertie plus élevé et d'un rayon de sortie plus grand, le rendant adapté aux applications à réponse dynamique élevée et à charge élevée. Il est conçu pour les solutions d'entraînement ne nécessitant pas de capteurs à effet Hall pour le démarrage et est bien compatible avec la plupart des servomoteurs industriels, facilitant la mise en service et le déploiement.Détails

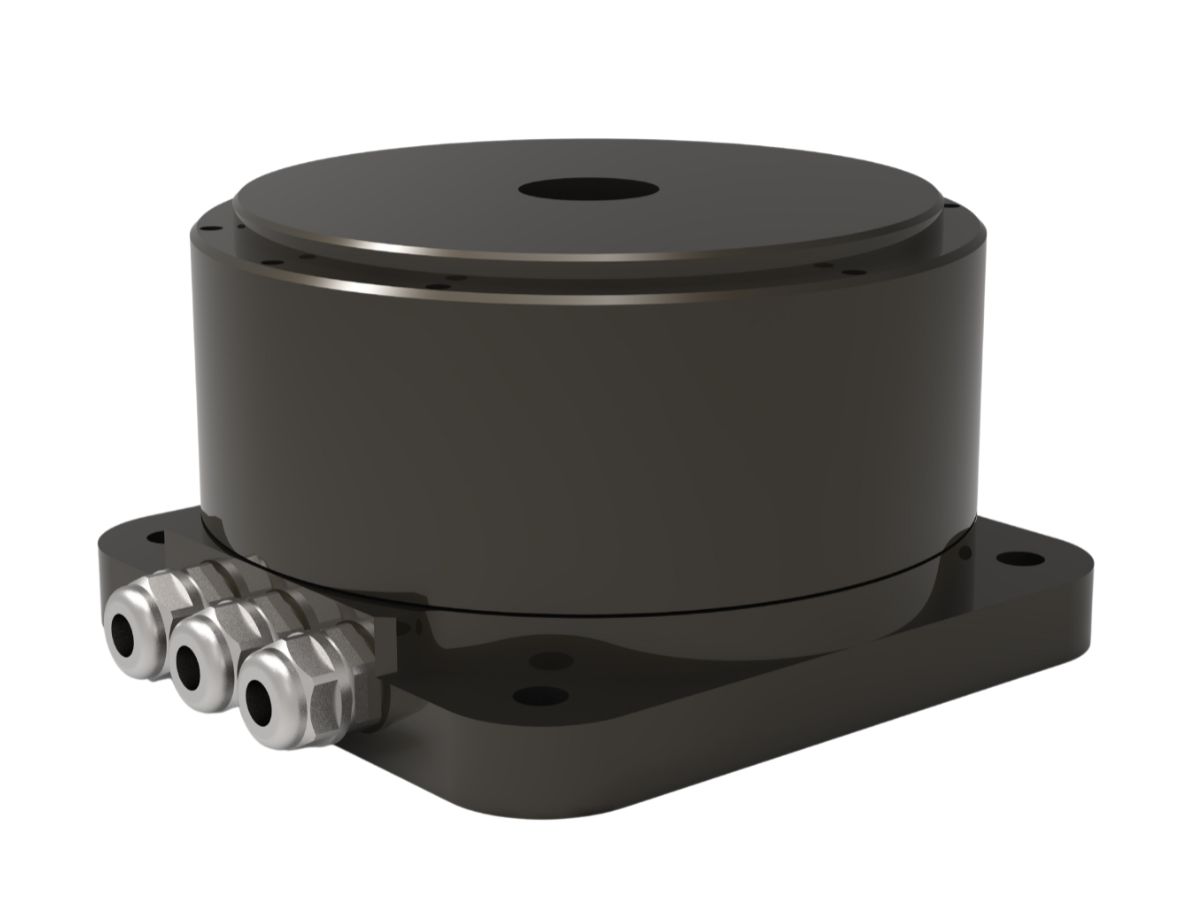

- Moteur de couple à entraînement direct à rotor externe avec capteurs à effet Hall et codeur incrémentalLe moteur à couple direct TDB-170-095-NH-A adopte une conception à rotor extérieur, ce qui structurellement facilite l'obtention d'un moment d'inertie plus élevé et d'un rayon de sortie plus grand. Il est équipé de capteurs à effet Hall pour un démarrage plus facile et une meilleure compatibilité avec une large gamme d'entraînements. Doté d'un encodeur incrémental, il convient à la plupart des systèmes de contrôle servo. Avec une haute précision de positionnement de ±20 secondes d'arc et une répétabilité de ±1,5 secondes d'arc, il répond aux exigences des applications de précision en usinage et inspection. Il est largement utilisé dans des applications telles que les tables rotatives CNC, les équipements semi-conducteurs, les articulations robotiques et l'inspection de précision.Détails
- Module de moteur linéaire de haute précision personnalisableLa série TLSA-140-C1 est un module de moteur linéaire haute précision et haute rigidité avec des longueurs personnalisables, adapté à l'automatisation de précision, aux équipements semi-conducteurs, à la manutention industrielle et aux plateformes de mouvement linéaire. En tant que composant de transmission clé dans les équipements d'automatisation de haute précision, les modules linéaires jouent un rôle de plus en plus important dans le domaine de l'automatisation industrielle, aidant les entreprises à réaliser une production automatisée, à améliorer l'efficacité et la qualité, et à réduire les coûts et les taux d'erreur.Détails
- Moteur à entraînement direct avec encodeur de haute précision et couple élevéLe moteur à entraînement direct TDB-112-065-NH-A est structurellement composé de quatre parties principales : le stator (partie fixe), le rotor (partie rotative), les roulements et l'encodeur (un capteur utilisé pour détecter la position de rotation). Le moteur a un diamètre de 112 mm, une hauteur de 65 mm et un poids de 2,8 kg. Il fournit un couple continu de 3 N·m et un couple de pointe allant jusqu'à 9 N·m, avec une puissance nominale de 110 W, un courant continu de 2,5 Arms et un courant de pointe de 7,5 Arms. Ses principales caractéristiques incluent des performances dynamiques élevées, une haute précision, un contrôle de vitesse optimal, une structure ultra-compacte, un excellent MTBF et des besoins de maintenance réduits.Détails

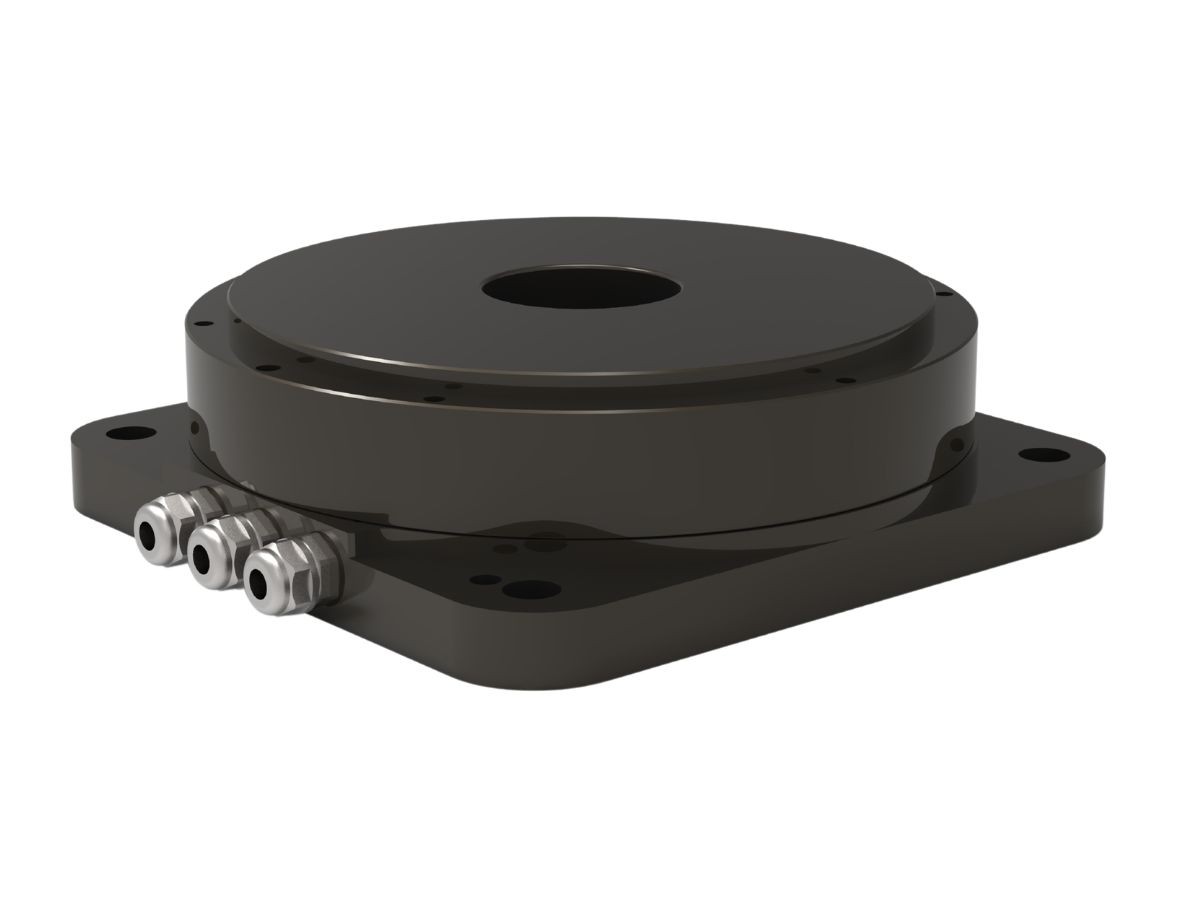

- Moteur à couple continu pour équipements d'automatisation de précision et machines CNCLe moteur à couple TDB-170-050-NH-A est un moteur à courant continu à basse vitesse et couple élevé avec un contrôle précis. Ses principales caractéristiques incluent l'élimination des erreurs de transmission, une rigidité élevée avec de faibles vibrations, une réponse rapide et de faibles besoins en maintenance. Il est couramment utilisé dans les équipements d'automatisation de précision tels que les machines de traitement de plaquettes semi-conductrices, les tables d'indexation de précision, les plateaux tournants à entraînement direct haute précision et les systèmes de manipulation de panneaux LCD.Détails

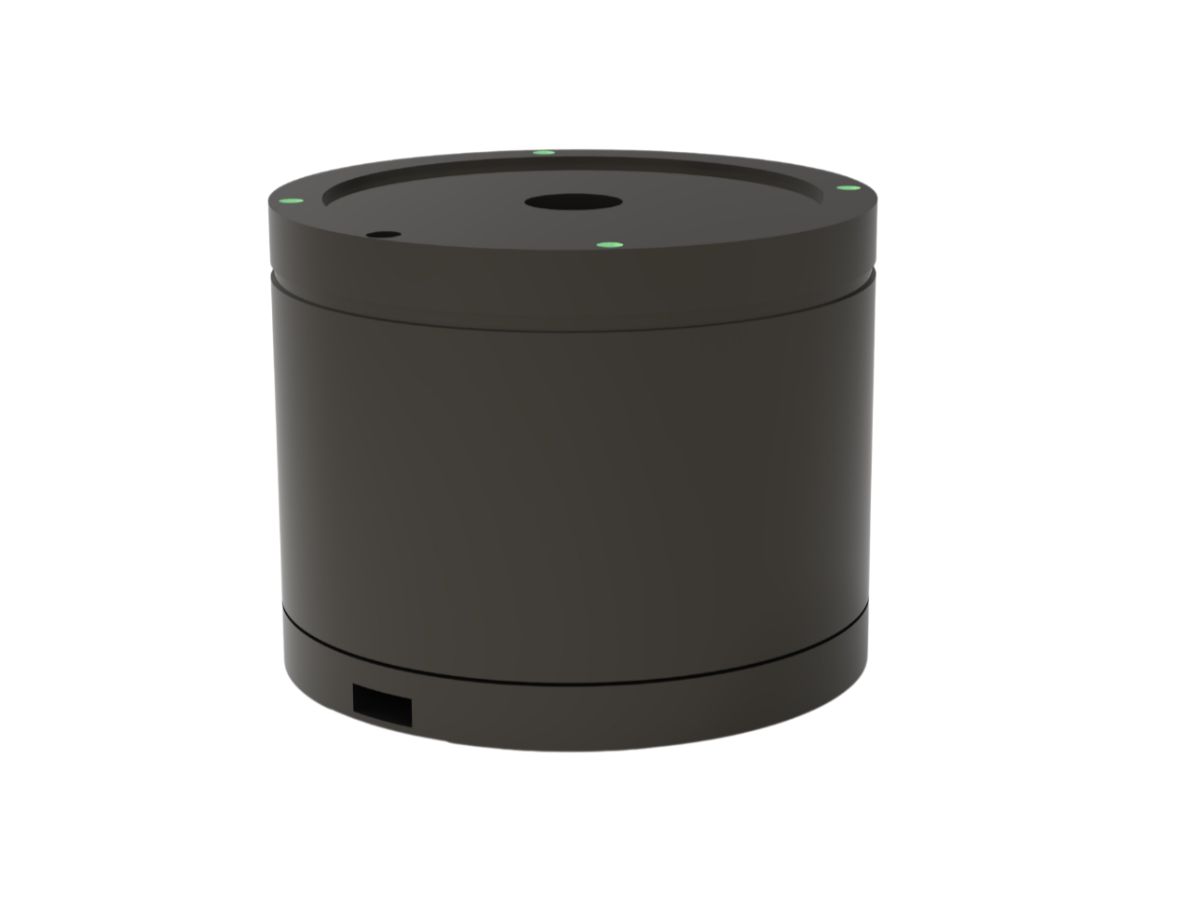

- Structure compacte Moteur à couple DD DC de haute précisionLe moteur à couple DD TDB-080-067-NH-A-T est un moteur DC de haute précision, à basse vitesse et à couple élevé, adapté à des applications telles que les articulations robotiques, les plateformes de mouvement de précision et les équipements automatisés. Ce modèle a un diamètre de 80 mm, une hauteur de 67 mm et ne pèse que 1,6 kg. Il est doté d'une conception à 22 pôles, offrant un couple continu de 1 N·m et un couple maximal allant jusqu'à 3,5 N·m, avec un courant continu de 1,7 Arms, un courant maximal de 5,9 Arms et une puissance nominale de 32 W. Les moteurs à couple de la série TDB se caractérisent par une structure compacte, une densité de couple élevée et des performances de contrôle précises, ce qui en fait un choix idéal pour les applications d'automatisation de précision et d'équipements intelligents.Détails

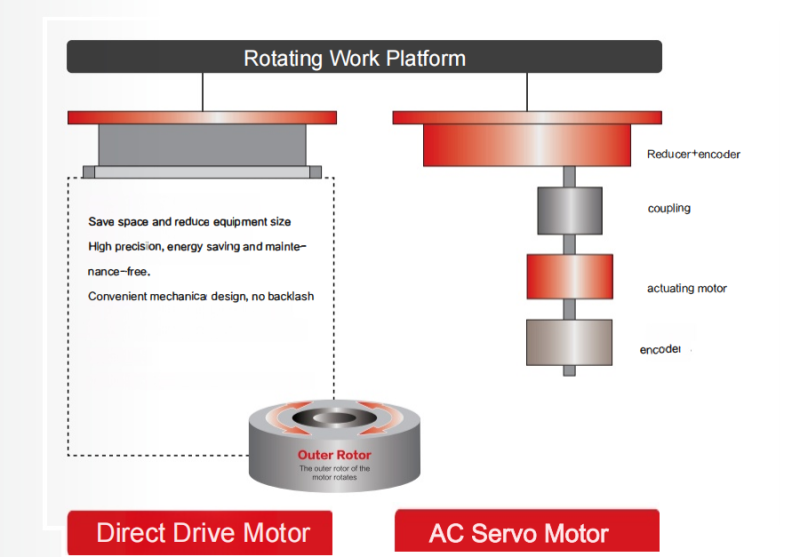

Avantages des moteurs à entraînement direct par rapport aux servomoteurs AC traditionnels
Grâce à la structure intégrée des moteurs à entraînement direct de Tongri Electric, la charge peut être montée directement sur la surface de montage du moteur. Il n’y a ainsi aucune perte de précision entre le moteur et la table d’indexage, ce qui améliore la précision globale de l’équipement. Comme il n’existe aucune structure mécanique telle qu’un réducteur, aucune perte d’énergie ne se produit, contrairement aux servomoteurs AC traditionnels. Avec l’entraînement direct, le changement de position ou de poste par programmation devient beaucoup plus simple.
FAQ sur les moteurs couple à entraînement direct
Les FAQ ci-dessus s’appuient sur l’expérience de Honpine auprès de clients issus d’un large éventail de secteurs. Si vous avez d’autres questions, n’hésitez pas à nous contacter. Notre équipe d’ingénierie est prête à fournir des conseils d’experts, une assistance pour les applications et une documentation complète sur les moteurs à entraînement direct afin de vous aider à sélectionner la solution adaptée à votre projet.
Avantages et inconvénients des moteurs à entraînement direct
Avantages des moteurs à entraînement direct
Entraînement direct, rigidité élevée et réponse dynamique élevée.
Haute précision, dépendant de l’encodeur de retour, avec un faible effet de denture.
Faible résistance thermique : avec une dissipation thermique et des méthodes de refroidissement appropriées, la chaleur peut être transférée efficacement, améliorant ainsi les performances de couple continu.
Adaptés aux conceptions compactes : les moteurs plats présentent souvent un large alésage central permettant le passage de bagues collectrices, de tuyaux et de câbles, ce qui facilite l’intégration compacte du système.
Faible maintenance : avec moins de composants de transmission intermédiaires, le nombre de pièces mécaniques est réduit. En général, les seuls composants sujets à l’usure sont les rails de guidage, ce qui réduit les besoins de maintenance et augmente le temps moyen entre les défaillances.
Rendement élevé : l’élimination des frottements mécaniques et de l’inertie intermédiaires améliore l’efficacité énergétique.
Inconvénients des moteurs à entraînement direct
Dans une simple comparaison 1:1, les moteurs à entraînement direct sont plus coûteux que les moteurs traditionnels. Toutefois, si l’on tient compte de la suppression des engrenages intermédiaires, des accouplements et de la maintenance associée, ainsi que de la simplification mécanique globale, les moteurs à entraînement direct sont souvent plus rentables. De plus, à mesure que leur adoption se généralise et que des aimants Nd-Fe-B (néodyme-fer-bore) plus puissants sont développés, leur coût continue de diminuer.
Applications des moteurs à entraînement direct

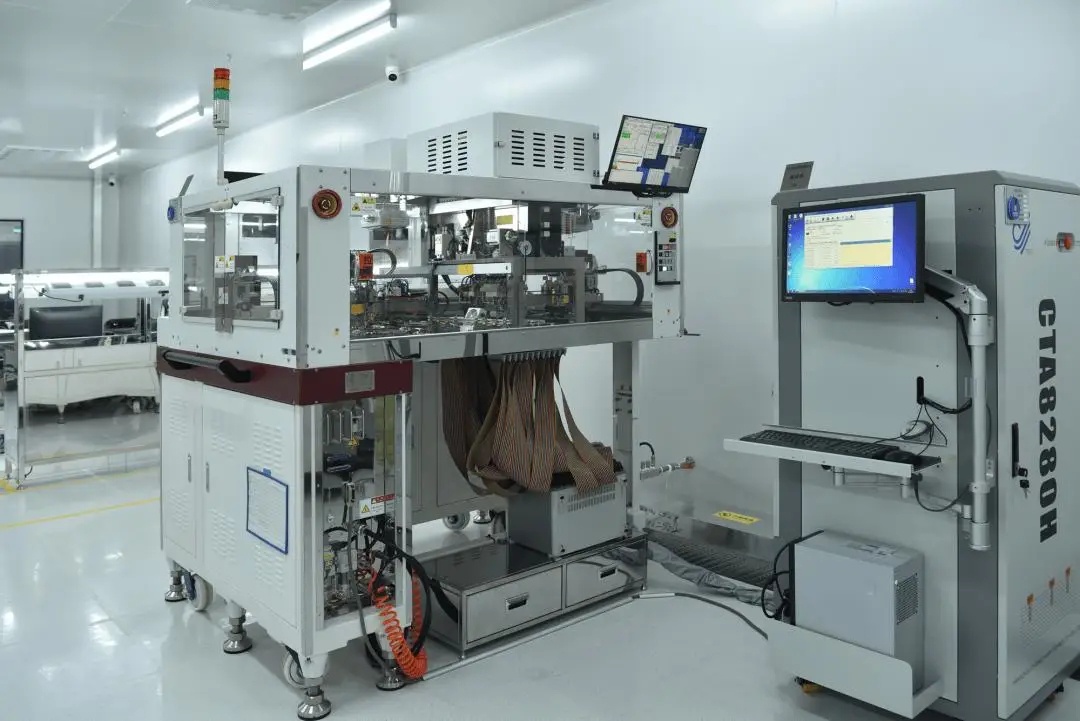

Les moteurs à entraînement direct Honpine ont été testés et validés sur des plateformes d’application réelles dans divers secteurs, notamment les équipements pour semi-conducteurs, les systèmes de production automatisés, les équipements pour les nouvelles énergies et le photovoltaïque, les systèmes d’inspection optique et les systèmes de positionnement de signaux. Vous trouverez ci-dessous quelques cas d’application représentatifs. Pour plus d’informations techniques et de données d’application détaillées, veuillez nous contacter.
‹
›
Applications des moteurs DD dans les équipements pour semi-conducteurs

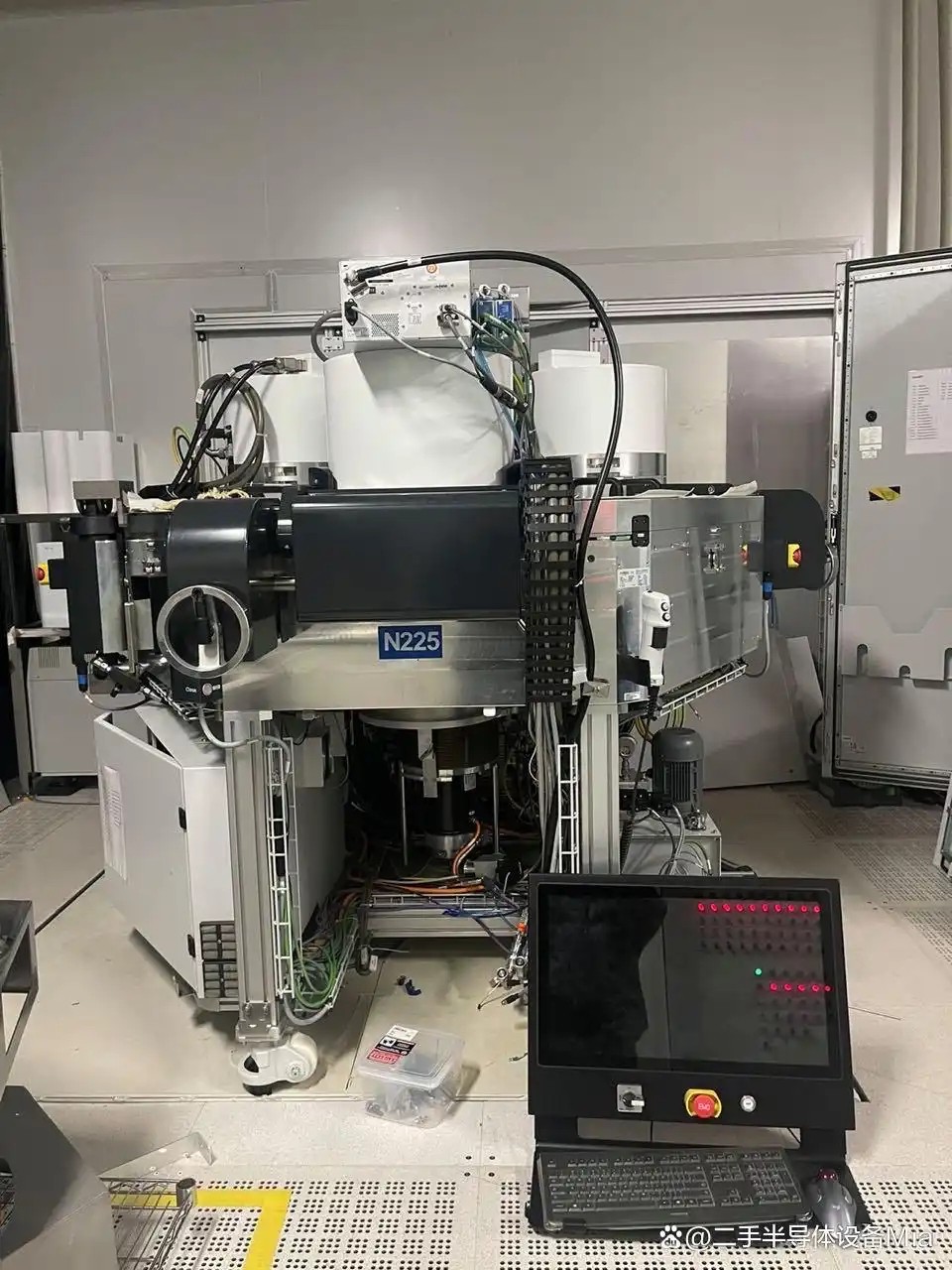

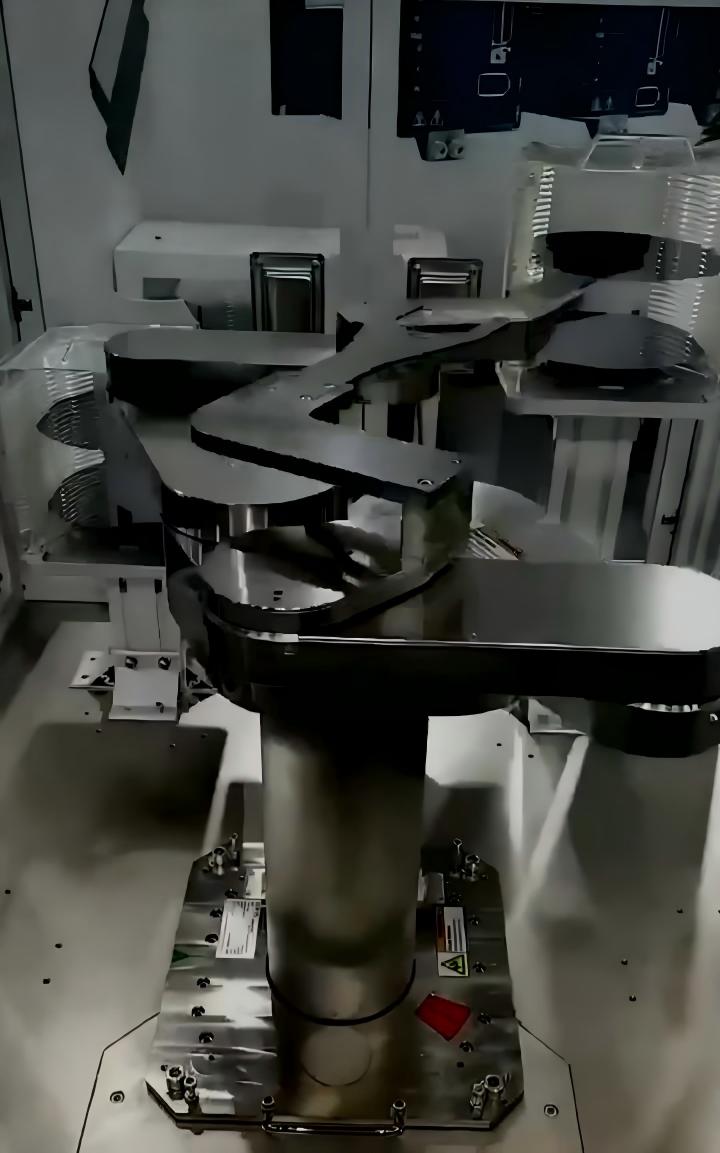

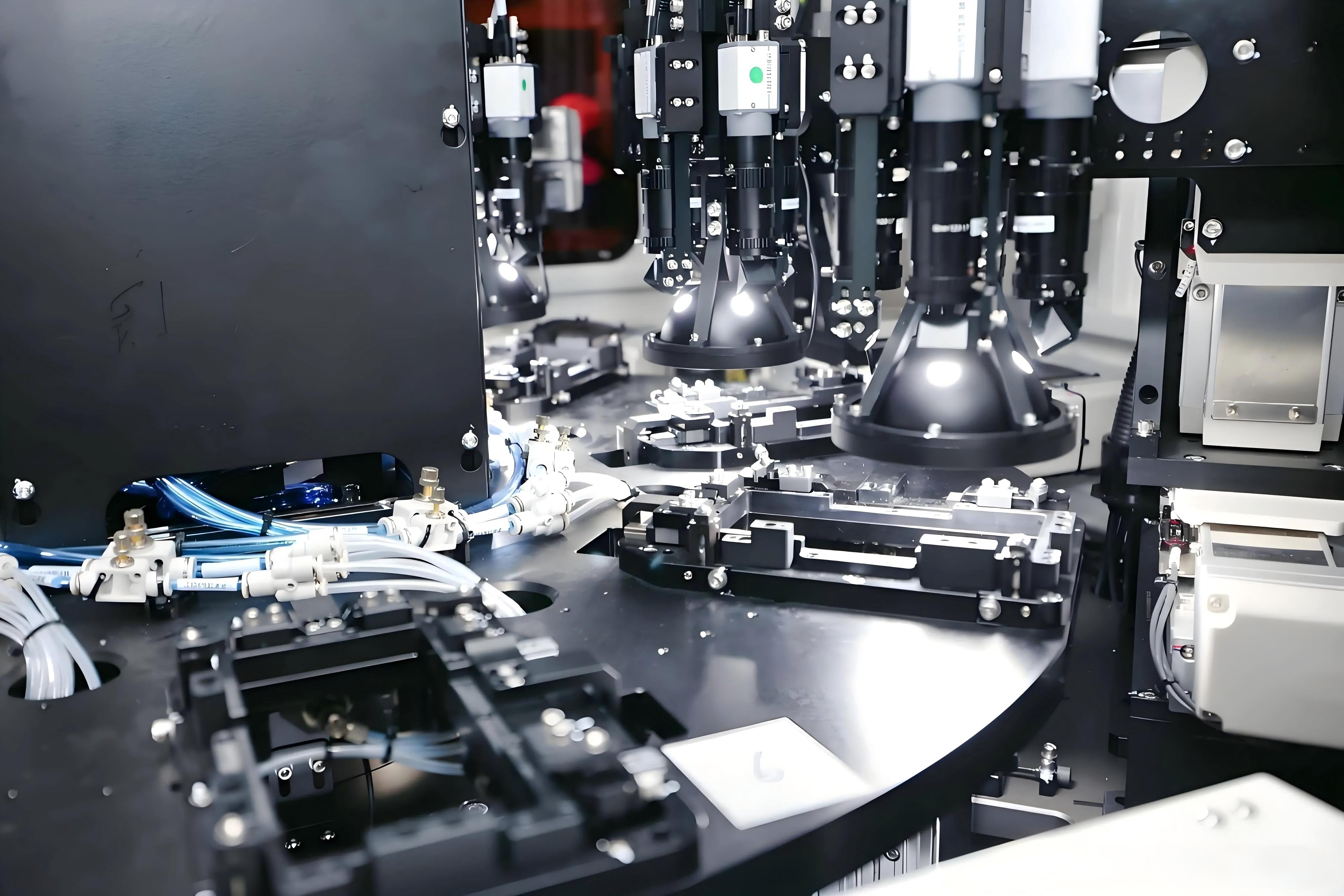

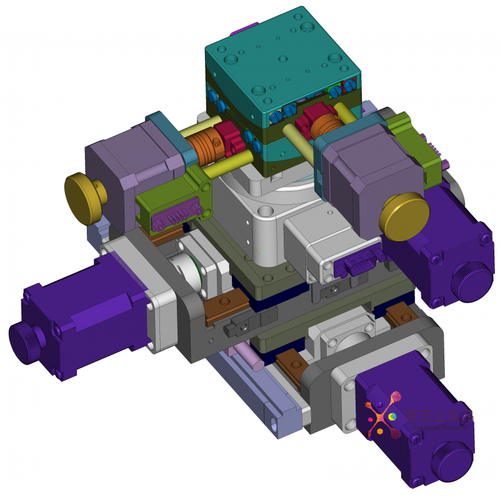

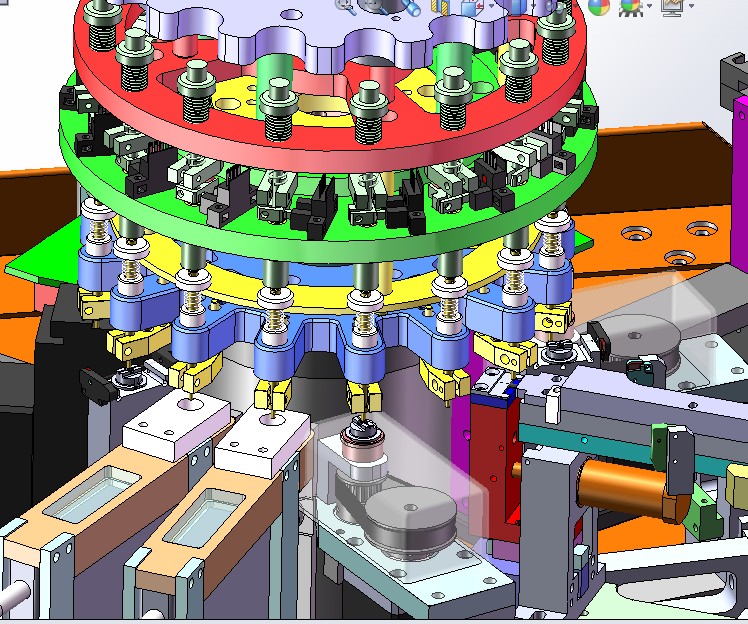

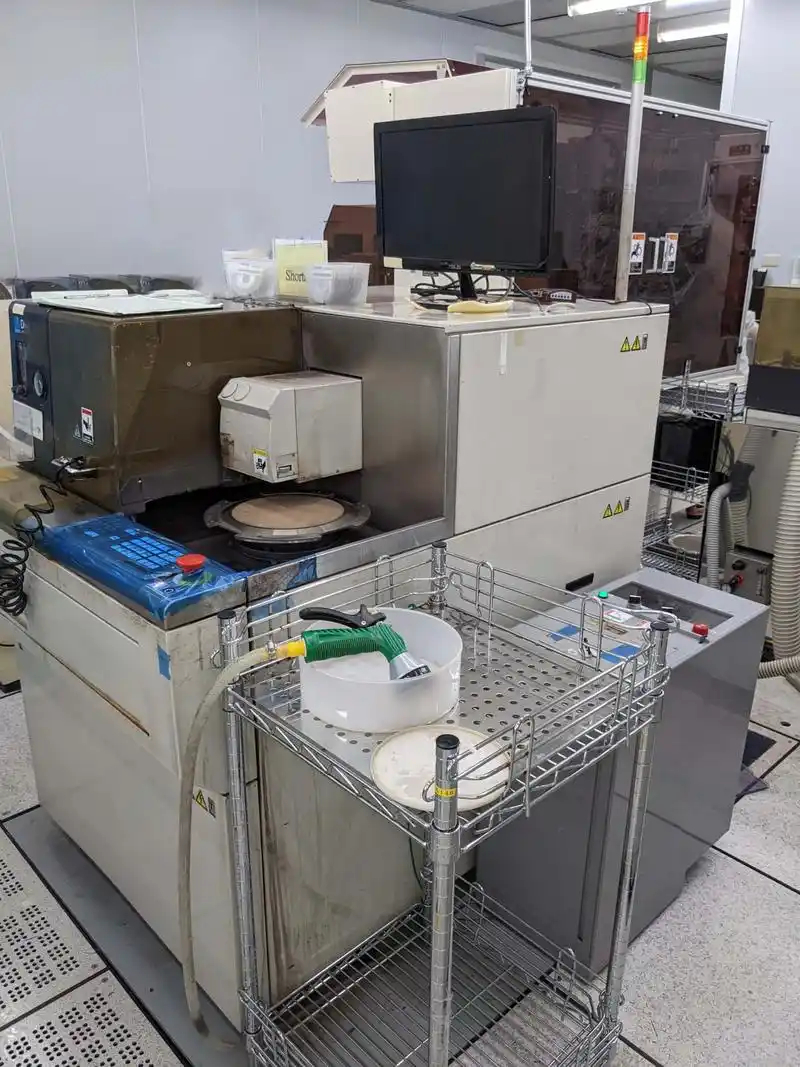

Les applications des moteurs DD HONPINE dans les équipements pour semi-conducteurs comprennent l’alignement et la correction des semi-conducteurs, la manipulation des wafers, la découpe des wafers, les petites machines de tri de semi-conducteurs, les lignes d’assemblage automatisées pour semi-conducteurs, les machines de tri, les machines de report de puces, les machines de découpe, les équipements d’inspection, le test des puces, la manipulation des wafers et les machines d’amincissement des wafers.
Applications des moteurs DD dans les équipements pour les nouvelles énergies

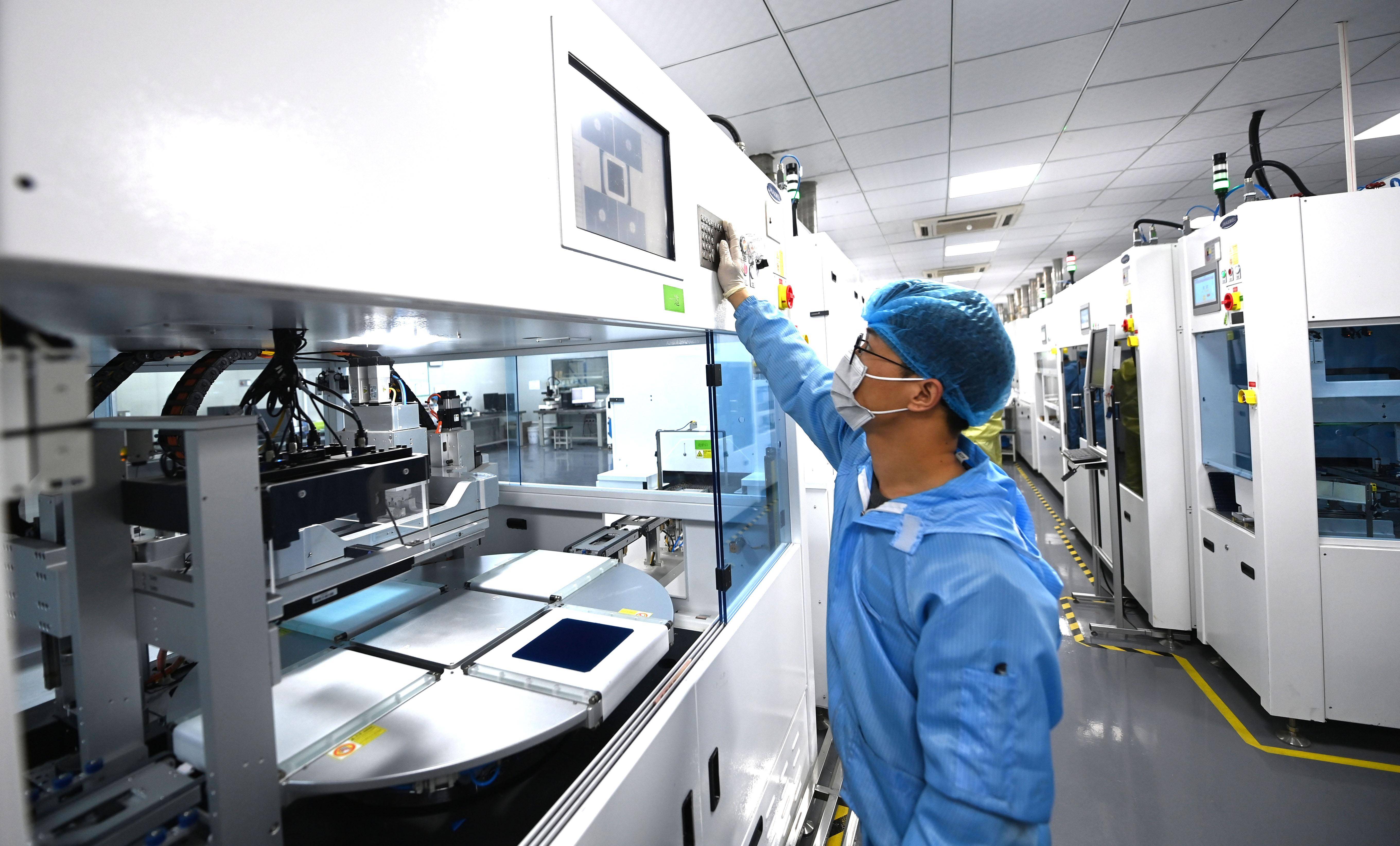

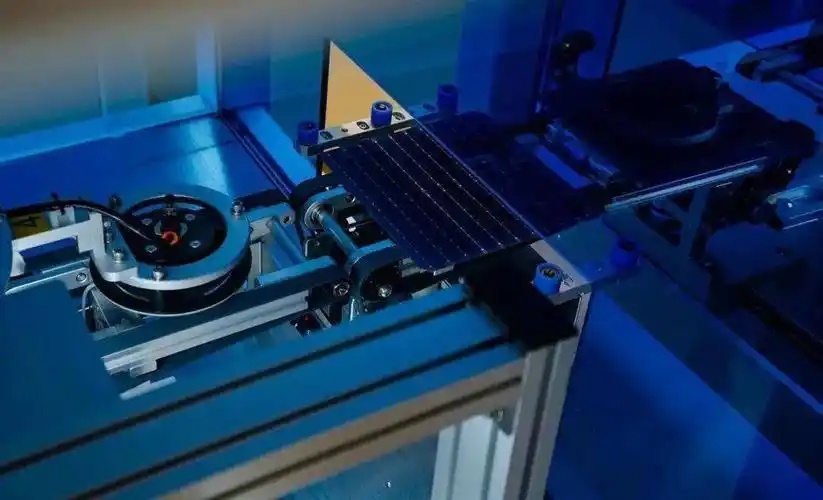

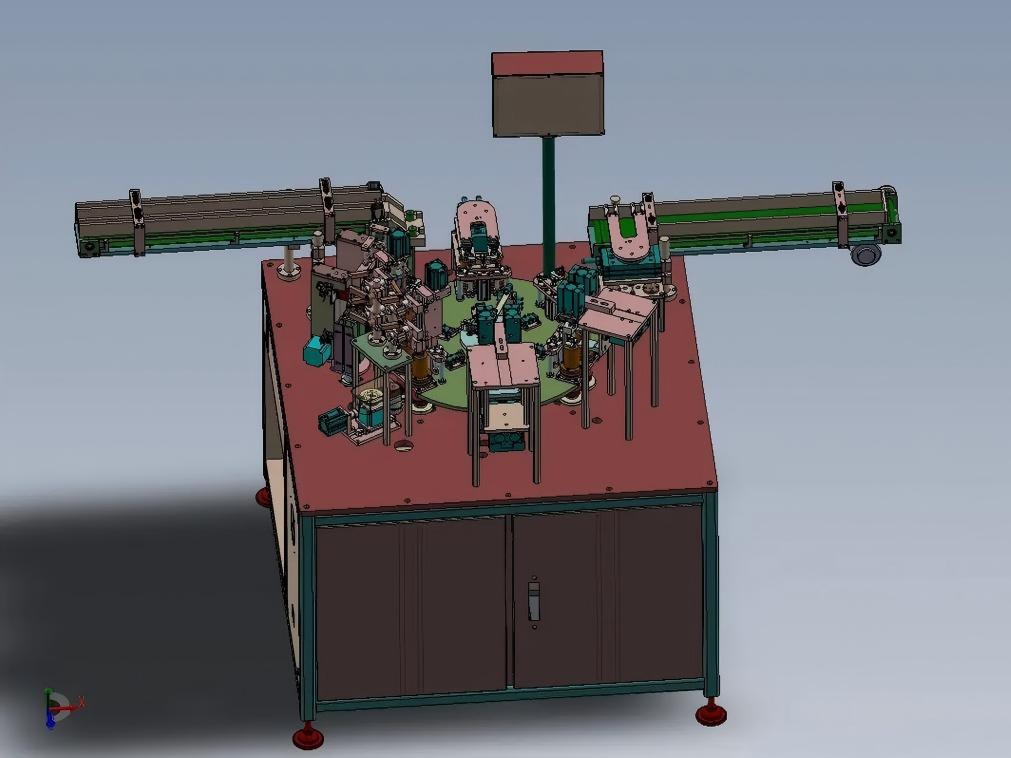

Les applications des moteurs DD HONPINE dans le domaine des nouvelles énergies comprennent les équipements de dopage laser photovoltaïque, les équipements de sérigraphie photovoltaïque, les lignes de production automatisées photovoltaïques, les machines d’enroulement, les équipements de soudage de batteries au lithium, les équipements d’inspection par vision, les machines de revêtement et les lignes PACK pour batteries au lithium.
Applications des moteurs DD dans les équipements de recherche scientifique

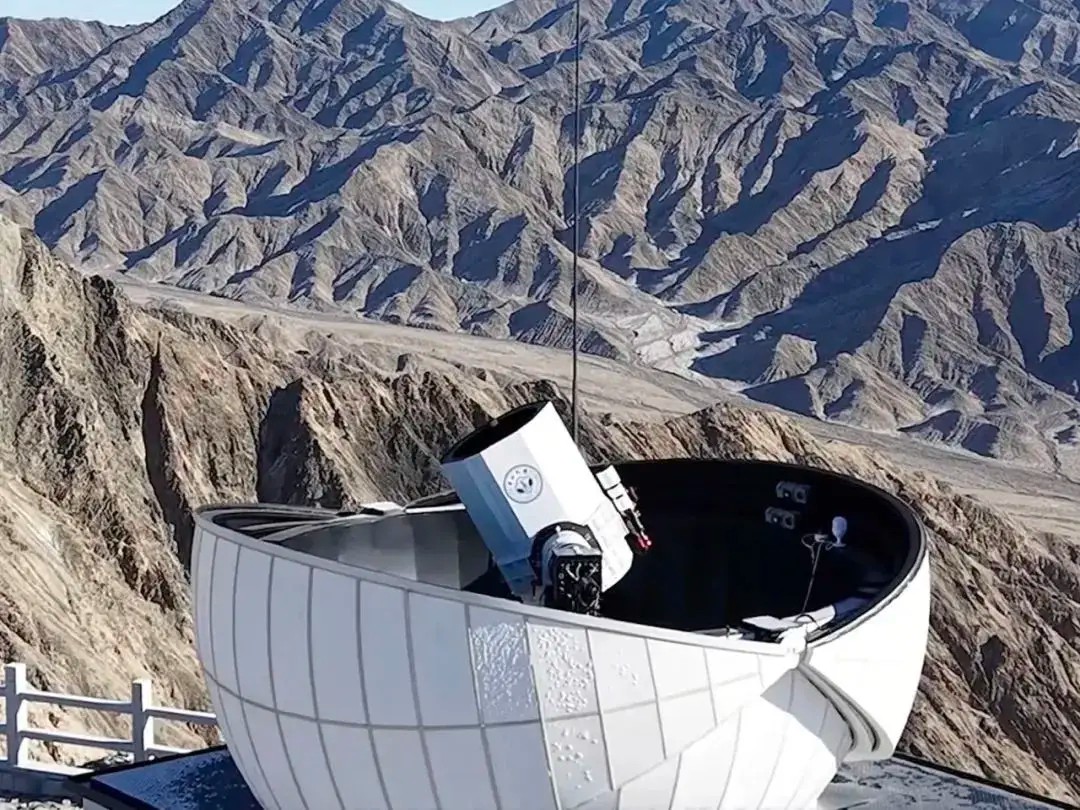

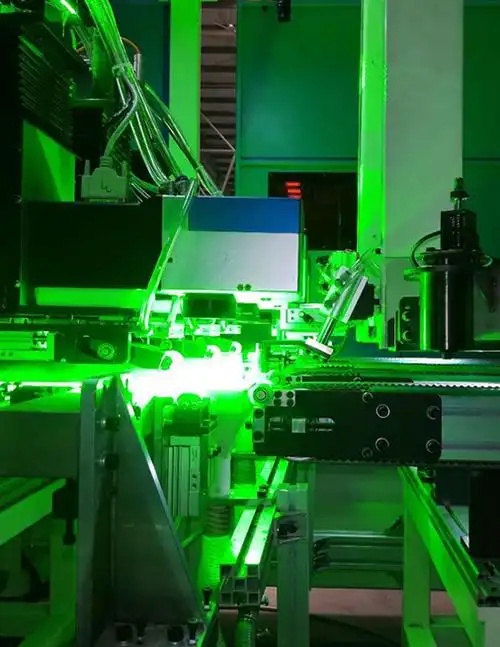

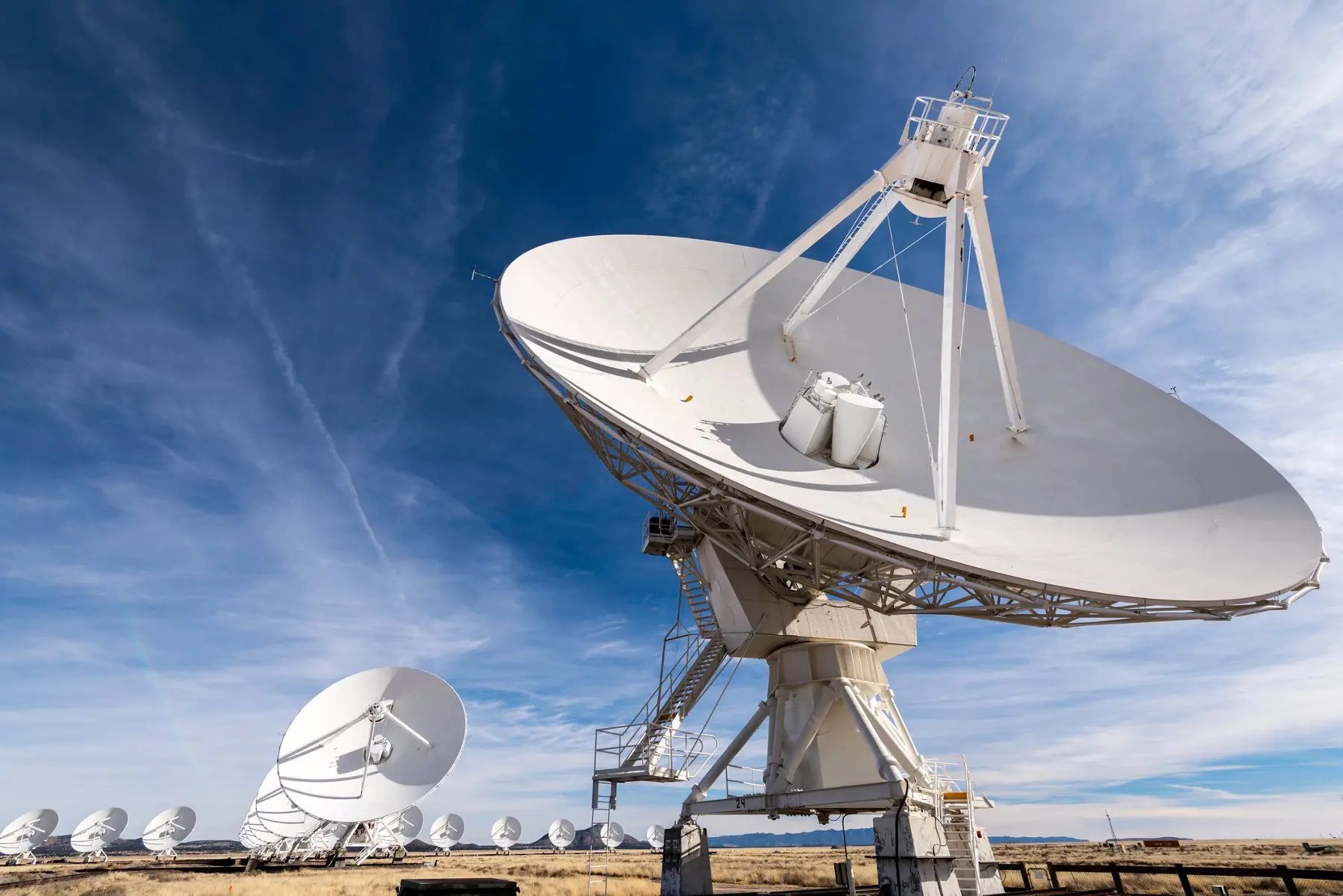

Les applications des moteurs DD HONPINE dans les équipements de recherche scientifique comprennent l’inspection optique de précision, les équipements de signaux radar, les télescopes astronomiques et l’inspection par vision industrielle.
Applications des moteurs DD dans les machines d’automatisation
Les applications des moteurs DD dans les lignes de production automatisées comprennent les lignes d’assemblage automatisées de l’industrie 3C, la fabrication de pièces automobiles, les tables d’indexage automatiques pour bouchons de bouteilles dans l’industrie alimentaire, les unités d’usinage rotatives automatisées, les lignes d’assemblage automatisées, les machines d’assemblage multistations, les lignes de production automatisées pour les produits de grande consommation et les lignes d’assemblage automatisées pharmaceutiques.
