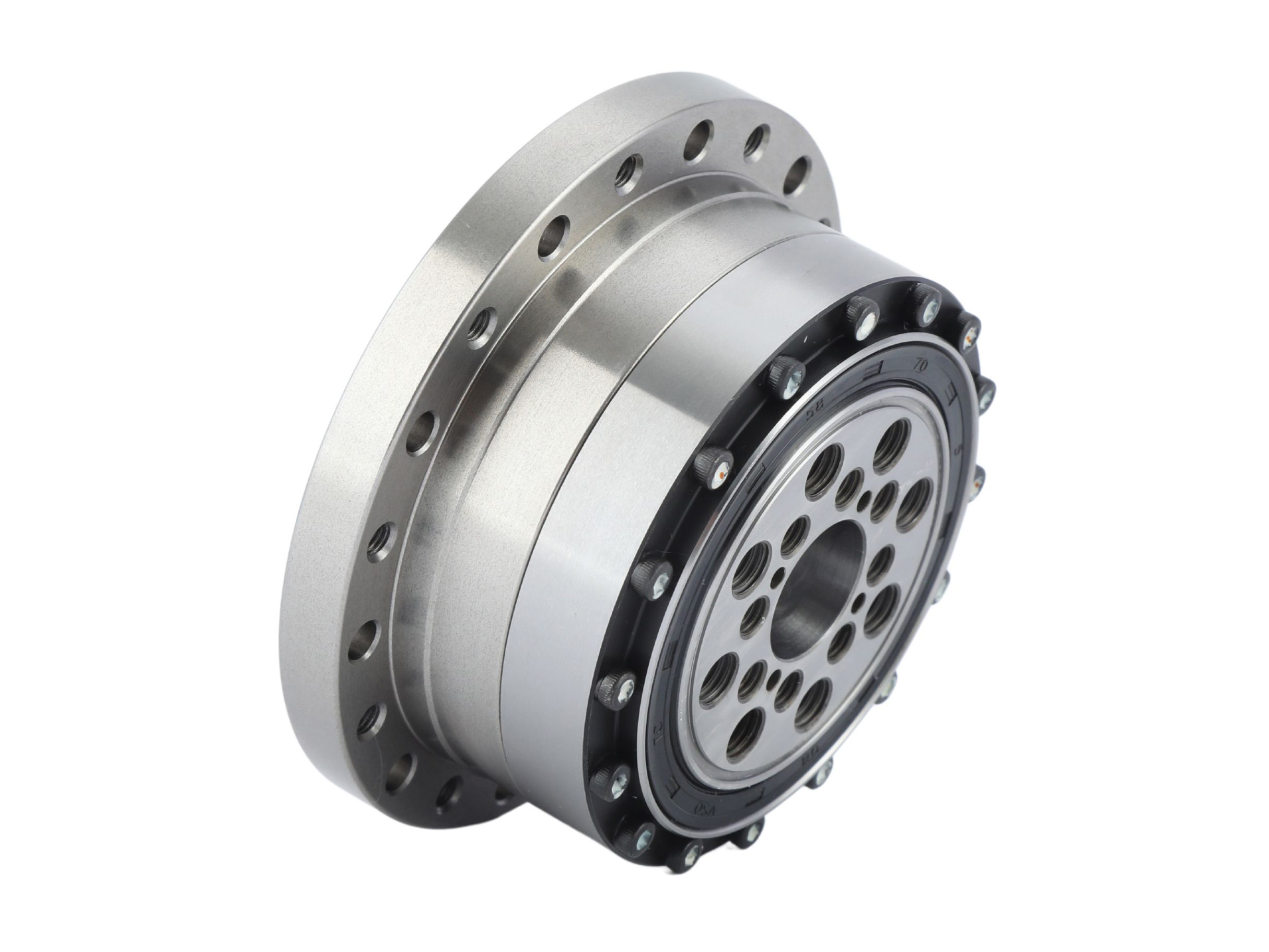

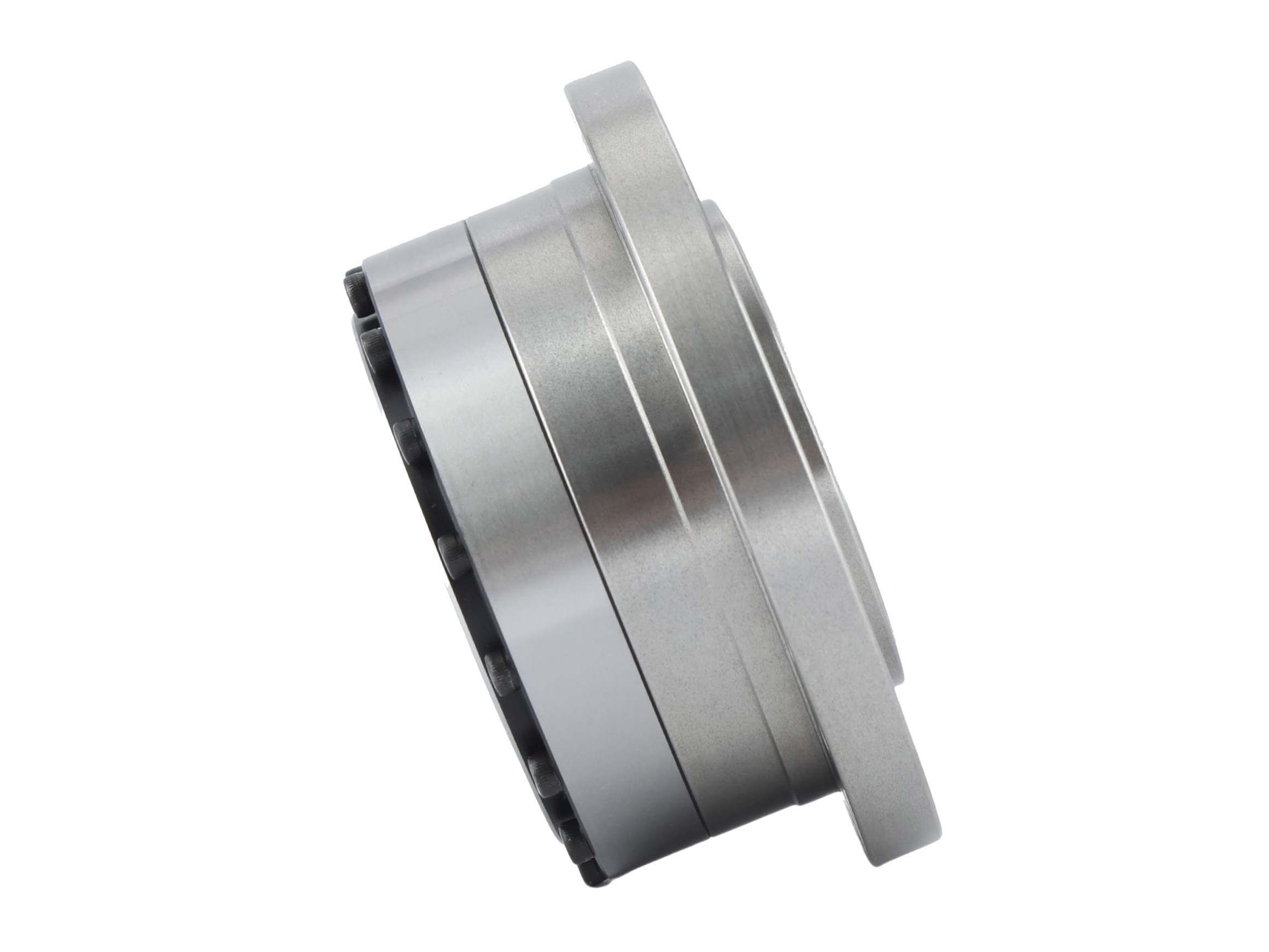

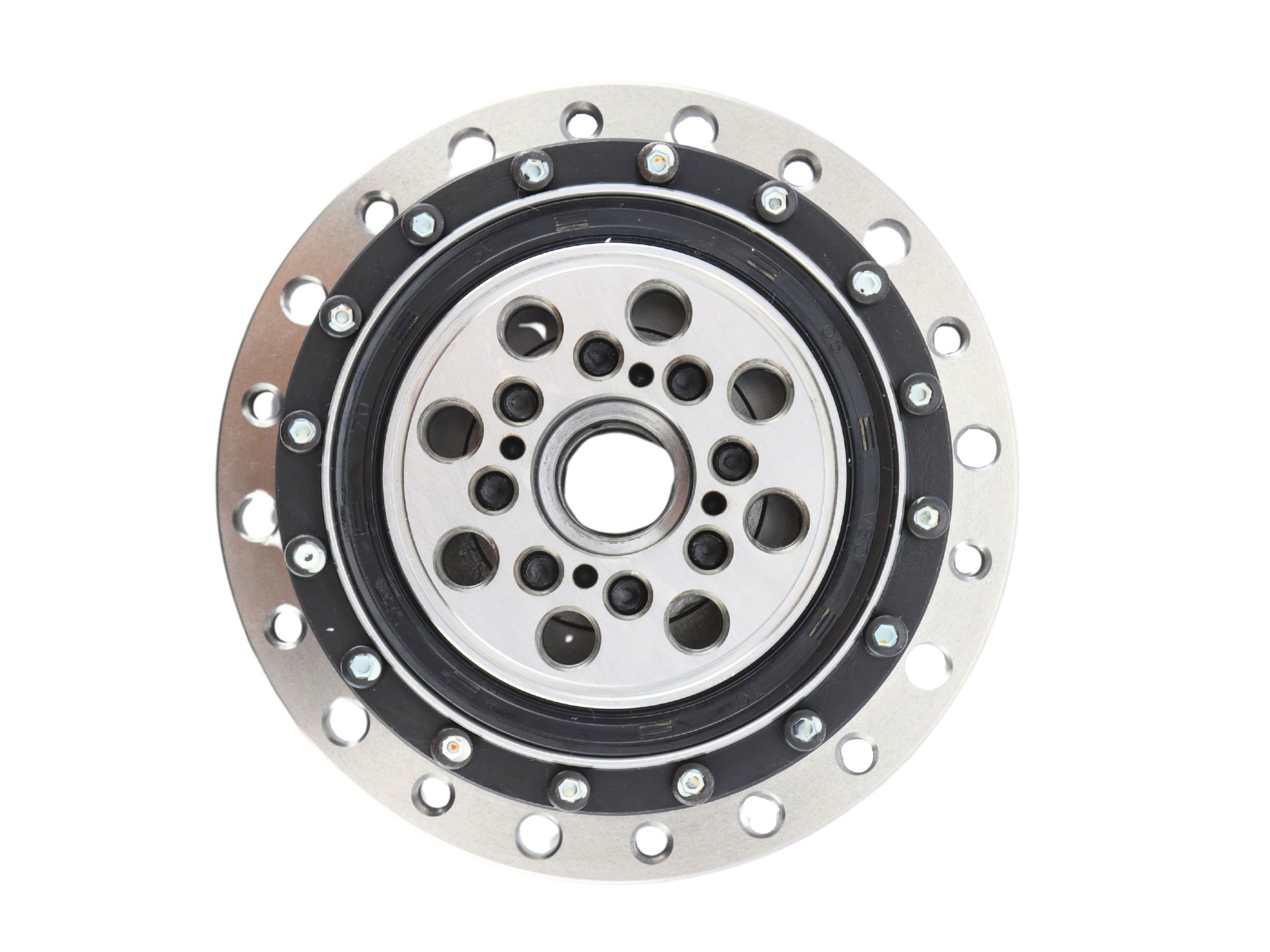

Engrenage à ondes de déformation à couple élevé et charge lourde de style coupe

Name: Engrenage à ondes de déformation à couple élevé et charge lourde de style coupe
SKU: 0

● Introduction

L'engrenage à ondes de déformation de la série FCG-AJ est conçu pour des applications à couple élevé et charge lourde. Il adopte un flexspline de style coupe et un générateur d'ondes à came intégrée, où l'alésage de l'arbre à came peut être personnalisé pour correspondre à des modèles de moteur spécifiques. L'arbre d'entrée s'interface directement avec l'alésage intérieur du générateur d'ondes via une connexion par clavette. Cette série utilise généralement une configuration d'extrémité de spline circulaire fixe et une extrémité de flexspline de sortie.

Contactez-nous

Caractéristiques

• Capacité de couple supérieure et performances de charge améliorées

• Structure de came intégrée simplifie l'installation avec des configurations de montage polyvalentes

• Précision de rotation exceptionnelle et précision de positionnement reproductible

• Alignement coaxial entrée/sortie

• Large mise en œuvre dans les machines nécessitant des capacités spécialisées de couple et de charge

Spécifications

Feuille 1



Modèle	Rapport de réduction	Couple nominal à l'entrée 2000r/min		Couple de pointe au démarrage/arrêt		Valeur maximale autorisée du couple de charge moyen		Couple maximal instantané autorisé		Vitesse de rotation maximale autorisée à l'entrée (r/min)	Vitesse de rotation moyenne autorisée à l'entrée (r/min)	Jeu mécanique	Poids
Modèle	Rapport de réduction	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubrifiant à graisse	Lubrifiant à graisse	arcsec	kg
FCG-45-50-AJ	50	229	23	650	66	345	35	1235	126	3800	3000	12	7
FCG-45-80-AJ	80	407	42	918	94	507	52	1651	168	3800	3000	8	7
FCG-45-100-AJ	100	457	47	982	100	650	66	2041	208	3800	3000	6	7
FCG-45-120-AJ	120	523	53	1070	109	806	82	2288	233	3800	3000	5	7
FCG-45-160-AJ	160	523	53	1147	117	819	84	2483	253	3800	3000	4	7
FCG-50-80-AJ	80	484	49	1223	125	675	69	2418	247	3500	2500	8	9
FCG-50-100-AJ	100	611	62	1274	130	866	88	2678	273	3500	2500	6	9
FCG-50-120-AJ	120	688	70	1404	143	1057	108	2678	273	3500	2500	5	9
FCG-50-160-AJ	160	688	70	1534	157	1096	112	3185	325	3500	2500	4	8.9
FCG-58-80-AJ	80	714	73	1924	196	1001	102	3185	325	3000	2200	6	14.6
FCG-58-100-AJ	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	14.6
FCG-58-120-AJ	120	969	99	2236	228	1547	158	4329	442	3000	2200	4	14.6
FCG-58-160-AJ	160	969	99	2392	244	1573	161	4459	455	3000	2200	3	14.6
FCG-65-80-AJ	80	979	100	2770	283	1366	139	4884	498	2800	1900	6	20.9
FCG-65-100-AJ	100	1248	127	3020	308	1996	204	6237	636	2800	1900	5	20.9
FCG-65-120-AJ	120	1248	127	3296	336	2061	210	6237	636	2800	1900	4	20.9
FCG-65-160-AJ	160	1248	127	3453	352	2061	210	6237	636	2800	1900	3	20.9
