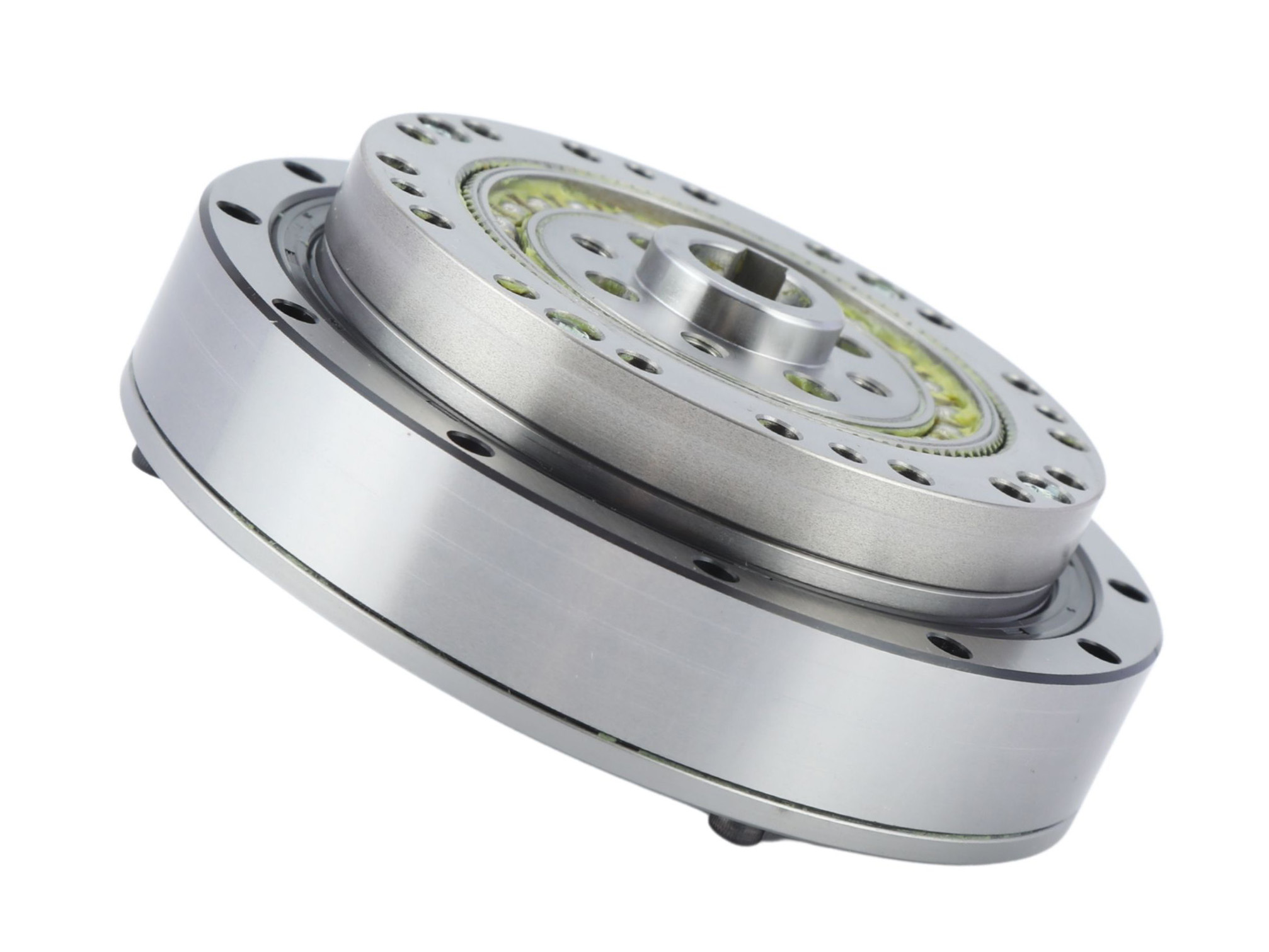

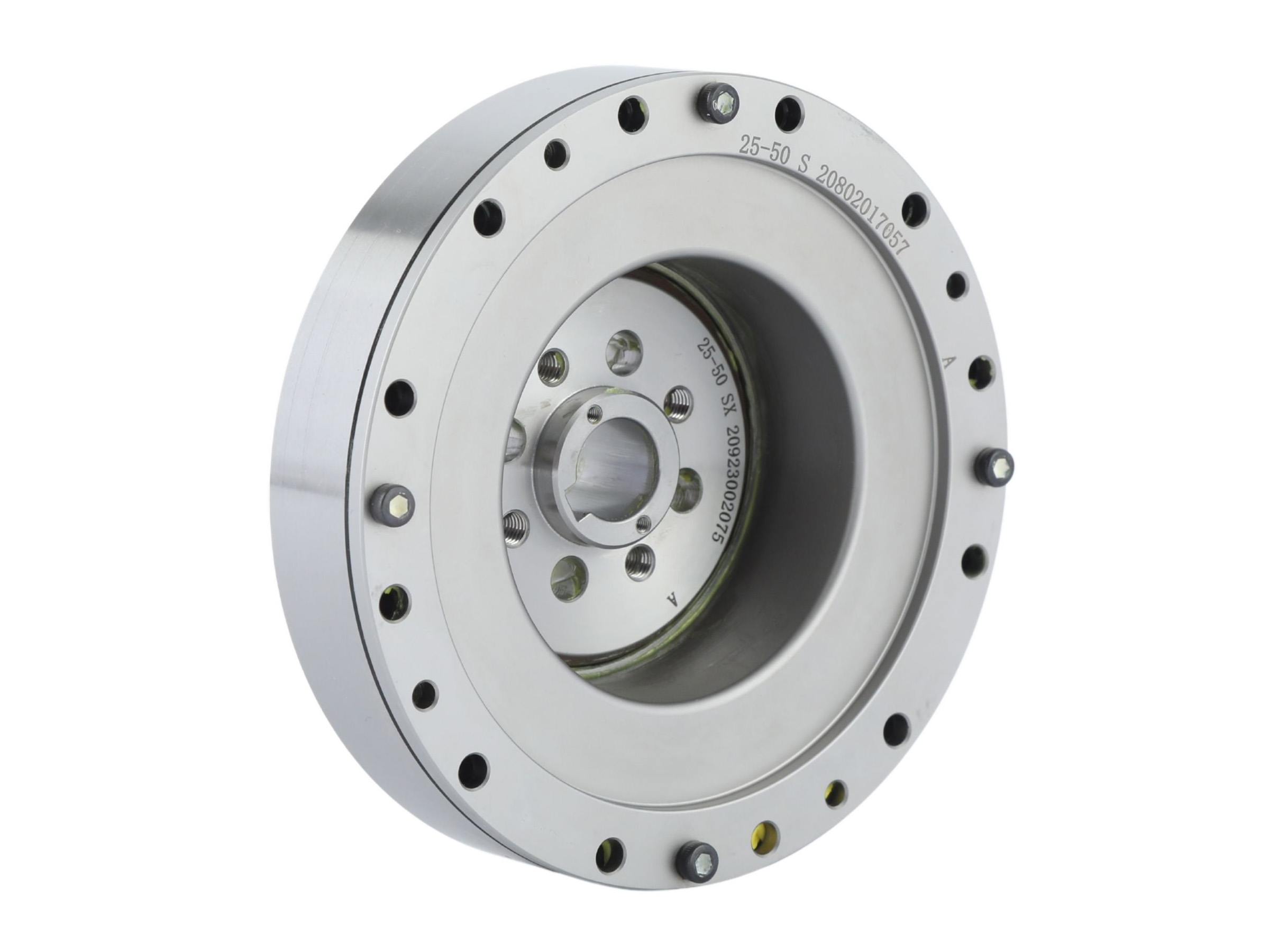

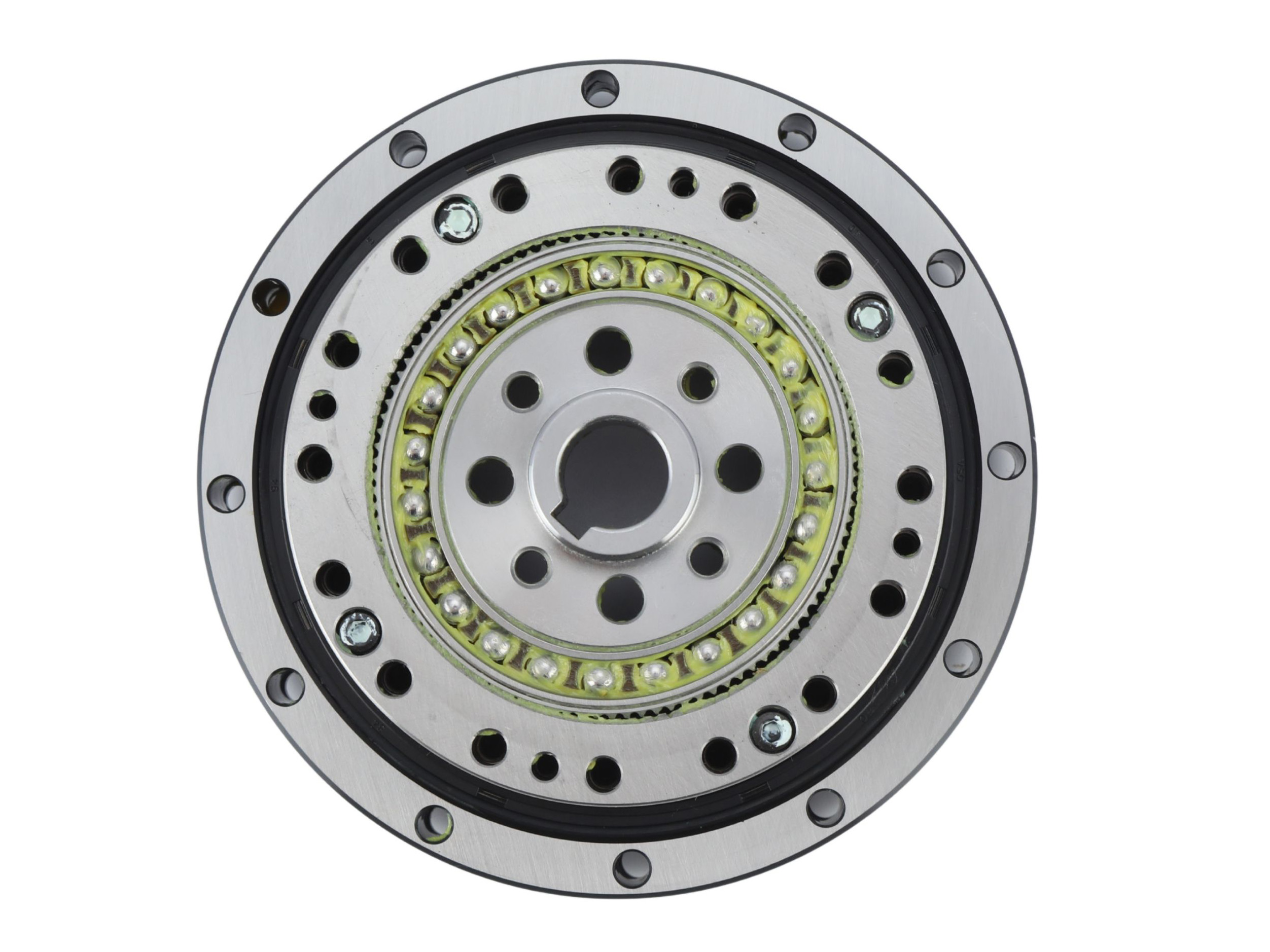

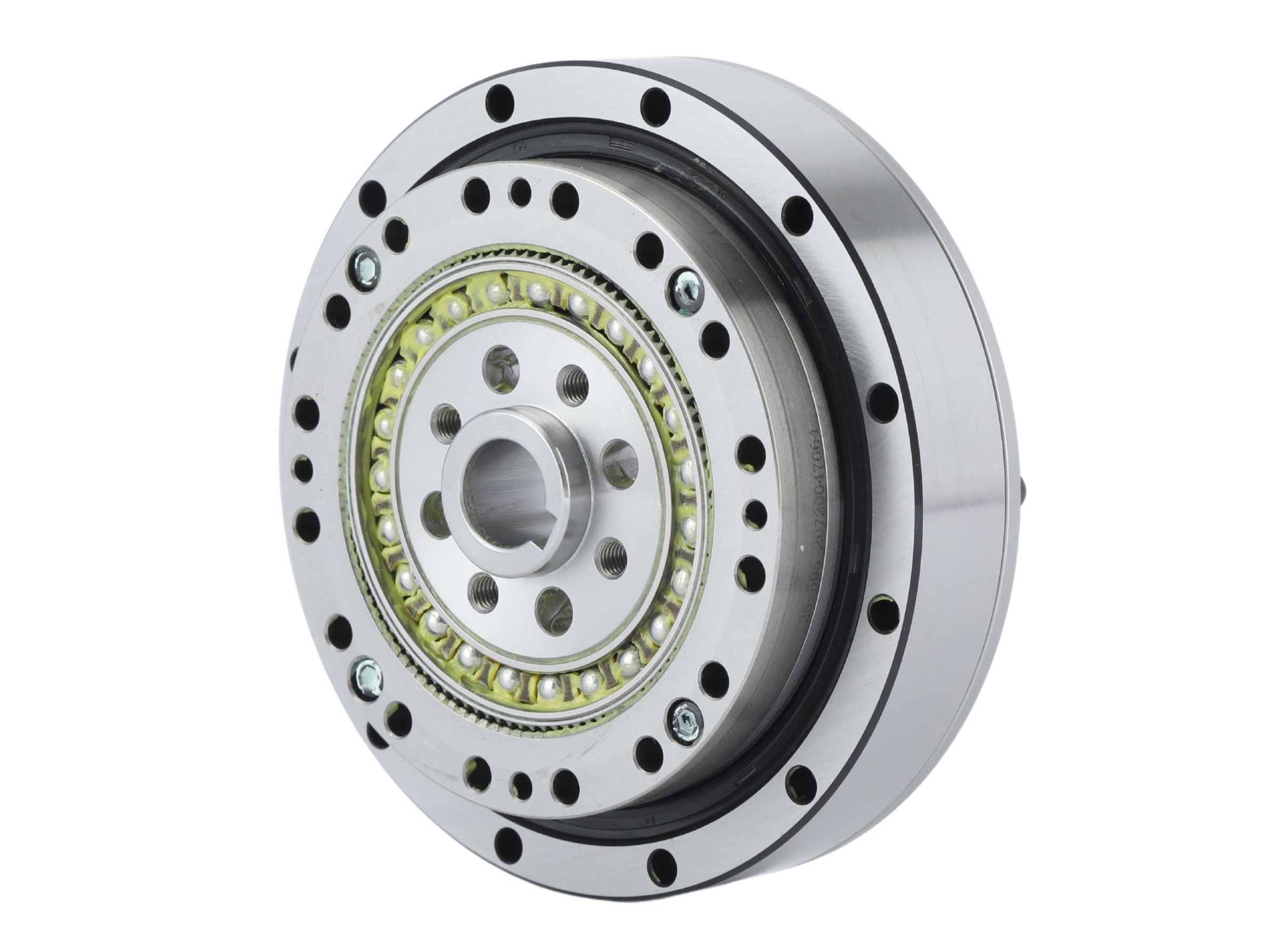

Conception compacte Boîte de vitesses à onde de contrainte à couple élevé et charge lourde

Name: Conception compacte Boîte de vitesses à onde de contrainte à couple élevé et charge lourde
SKU: 0

● Introduction

La série FHG-SJ de boîtes de vitesses à onde de contrainte est conçue pour des applications à couple élevé et charge lourde, avec des dimensions axiales compactes par rapport aux réducteurs conventionnels. Elle intègre une roue flexible de type haut-de-forme et un générateur d'onde à came intégré, où l'alésage de l'arbre à came peut être personnalisé pour correspondre à des modèles de moteurs spécifiques. L'arbre d'entrée est directement connecté à l'alésage intérieur du générateur d'onde via une rainure de clavette. Cette série utilise généralement une configuration à extrémité de roue flexible fixe et une extrémité de couronne dentée de sortie.

Contactez-nous

Caractéristiques

● Capacité de couple supérieure, performances de charge améliorées et rigidité exceptionnelle

● Structure de came intégrée simplifiant l'installation avec des configurations de montage polyvalentes

● Précision de rotation exceptionnelle et précision de positionnement répétable

● Alignement coaxial entrée/sortie

● Dimensions axiales compactes par rapport aux réducteurs traditionnels

Spécifications

Feuille 1



Modèle	Rapport de rédution	Couple nominal à l'entrée 2000r/min		Couple de pointe au démarrage/arrêt		Valeur maximale admissible du couple moyen de charge		Couple maximal admissible instantané		Vitesse de rotation maximale admissible à l'entrée (r/min)	Vitesse de rotation moyenne admissible à l'entrée (r/min)	Jeu	Poids
Modèle	Rapport de rédution	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubrifiant à graisse	Lubrifiant à graisse	arcsec	kg
FHG-45-50-SJ	50	229	23	650	66	584	60	1235	126	3800	3000	12	6.5
FHG-45-80-SJ	80	407	42	918	94	507	52	1651	168	3800	3000	8	6.5
FHG-45-100-SJ	100	457	47	982	100	650	66	2041	208	3800	3000	6	6.5
FHG-45-120-SJ	120	524	53	1070	109	806	82	2288	233	3800	3000	5	6.5
FHG-45-160-SJ	160	524	53	1147	117	819	84	2483	253	3800	3000	4	6.5
FHG-50-80-SJ	80	484	49	1223	125	675	69	2418	247	3500	2500	8	9.6
FHG-50-100-SJ	100	612	62	1274	130	866	88	2678	273	3500	2500	6	9.6
FHG-50-120-SJ	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	9.6
FHG-50-160-SJ	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	9.6
FHG-58-80-SJ	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	13.5
FHG-58-100-SJ	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	13.5
FHG-58-120-SJ	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	13.5
FHG-58-160-SJ	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	13.5
FHG-65-80-SJ	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	19.5
FHG-65-100-SJ	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	19.5
FHG-65-120-SJ	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	19.5
FHG-65-160-SJ	160	1238	126	2419	349	2041	208	6179	631	2800	1900	3	19.5

Téléchargement (3D /PDF)
