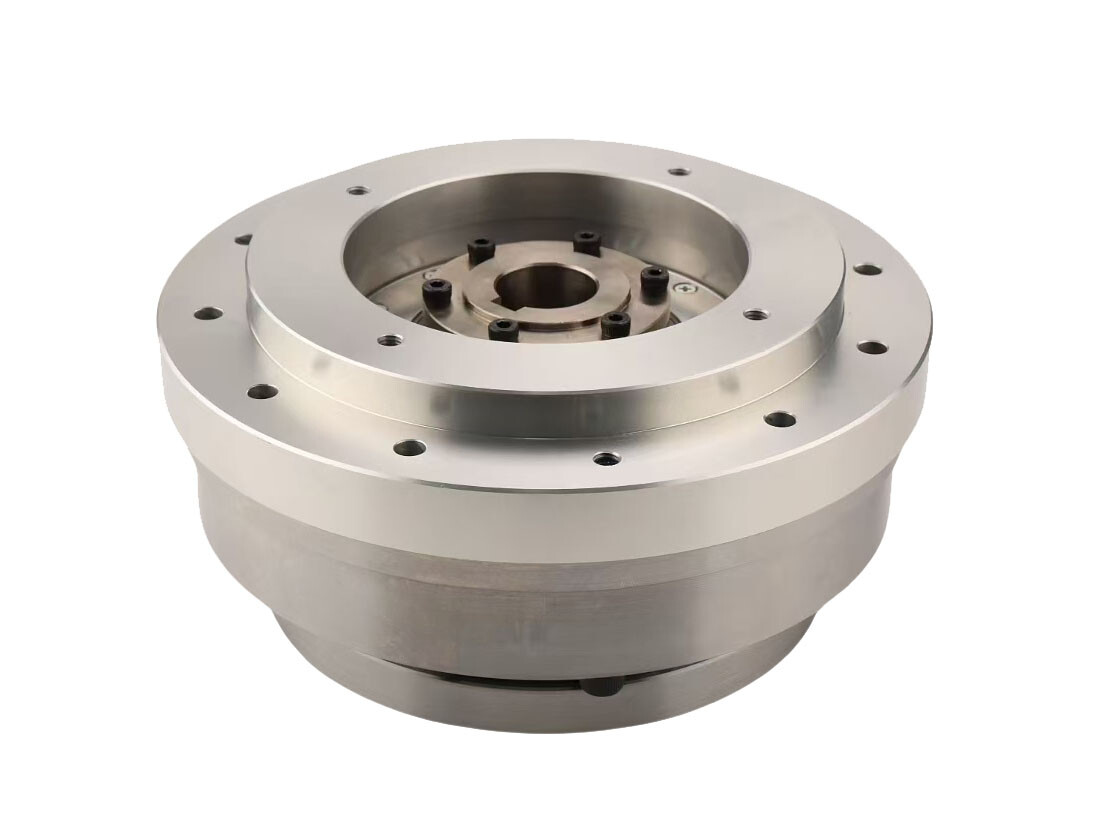

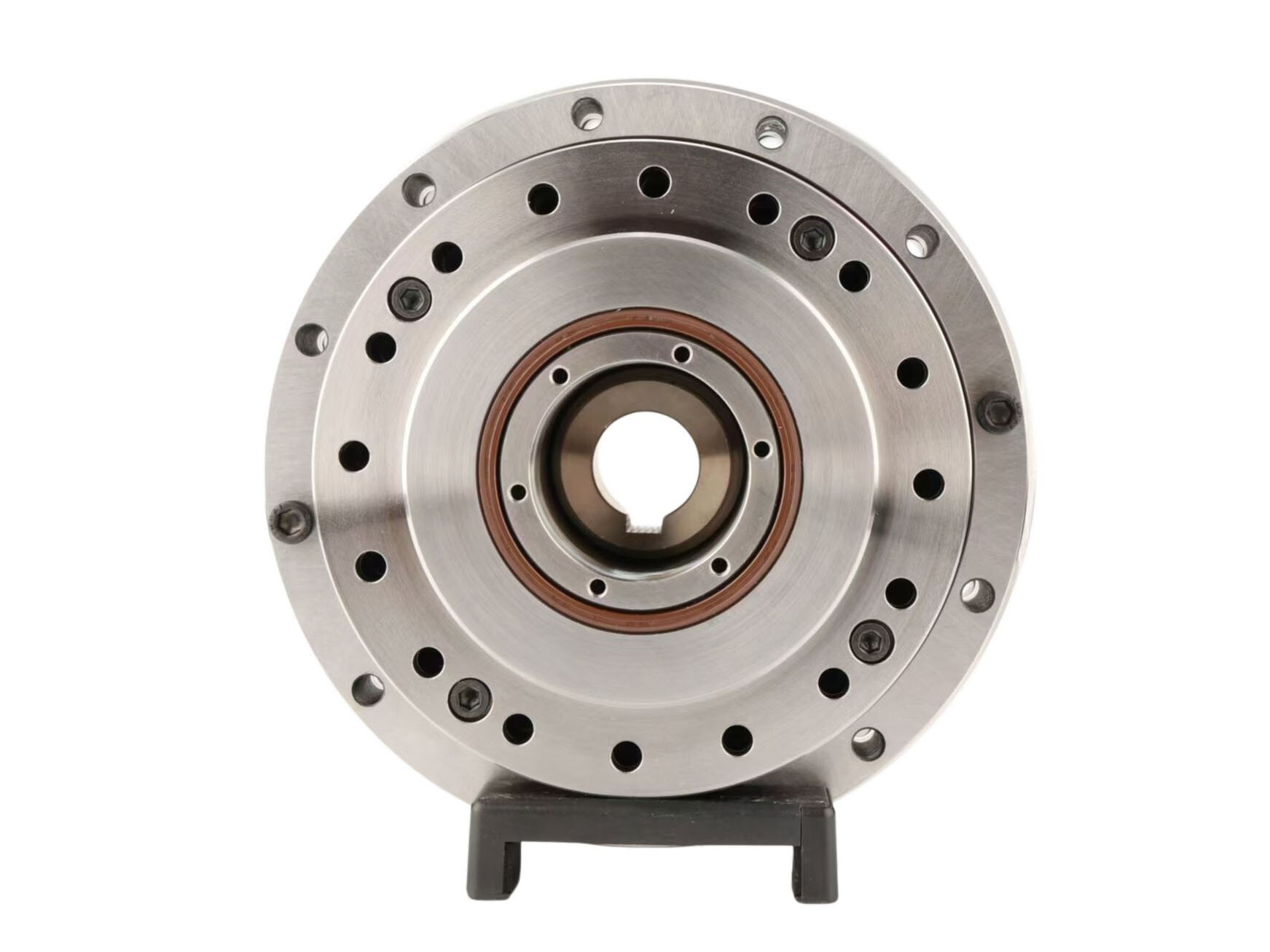

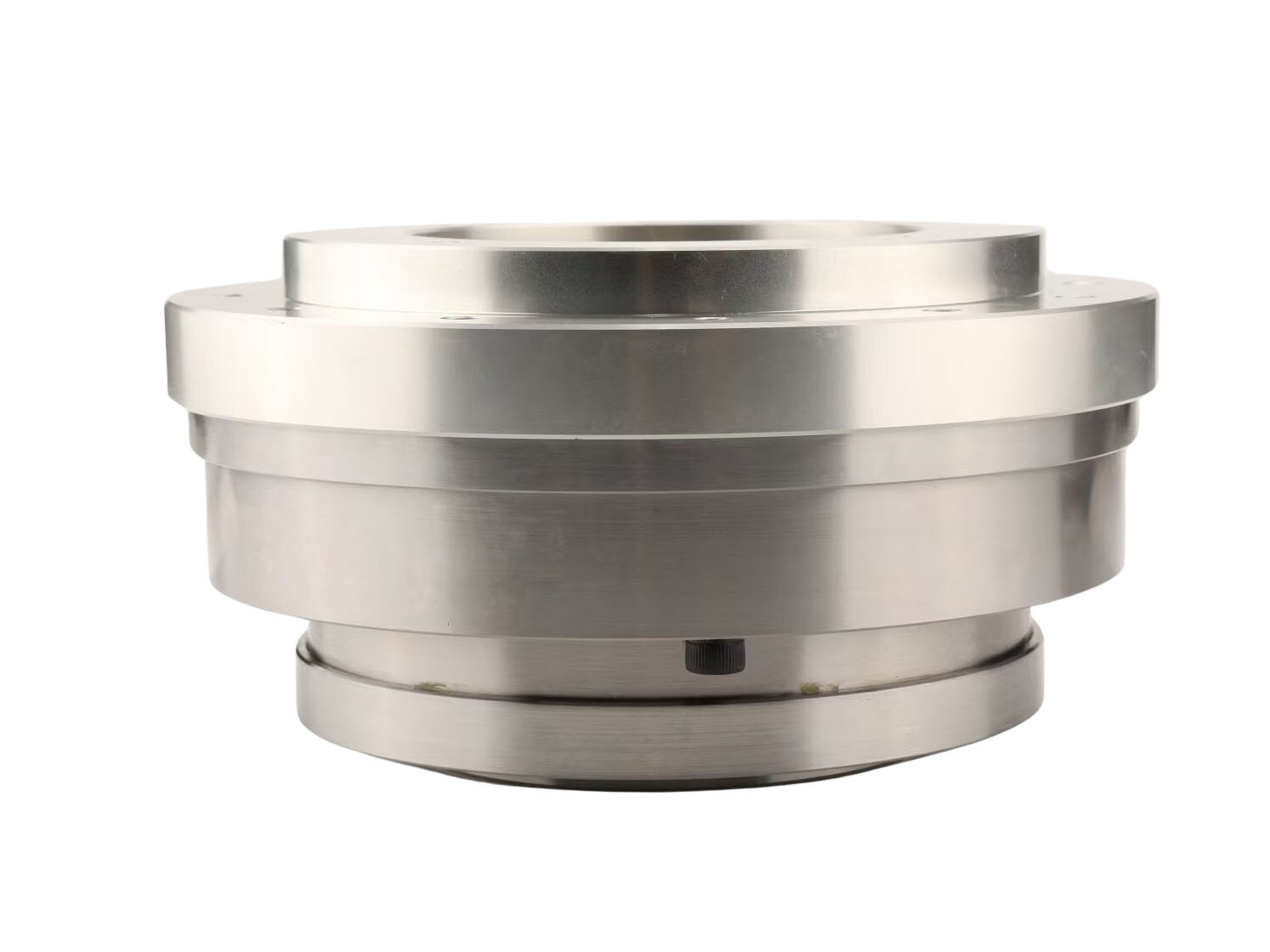

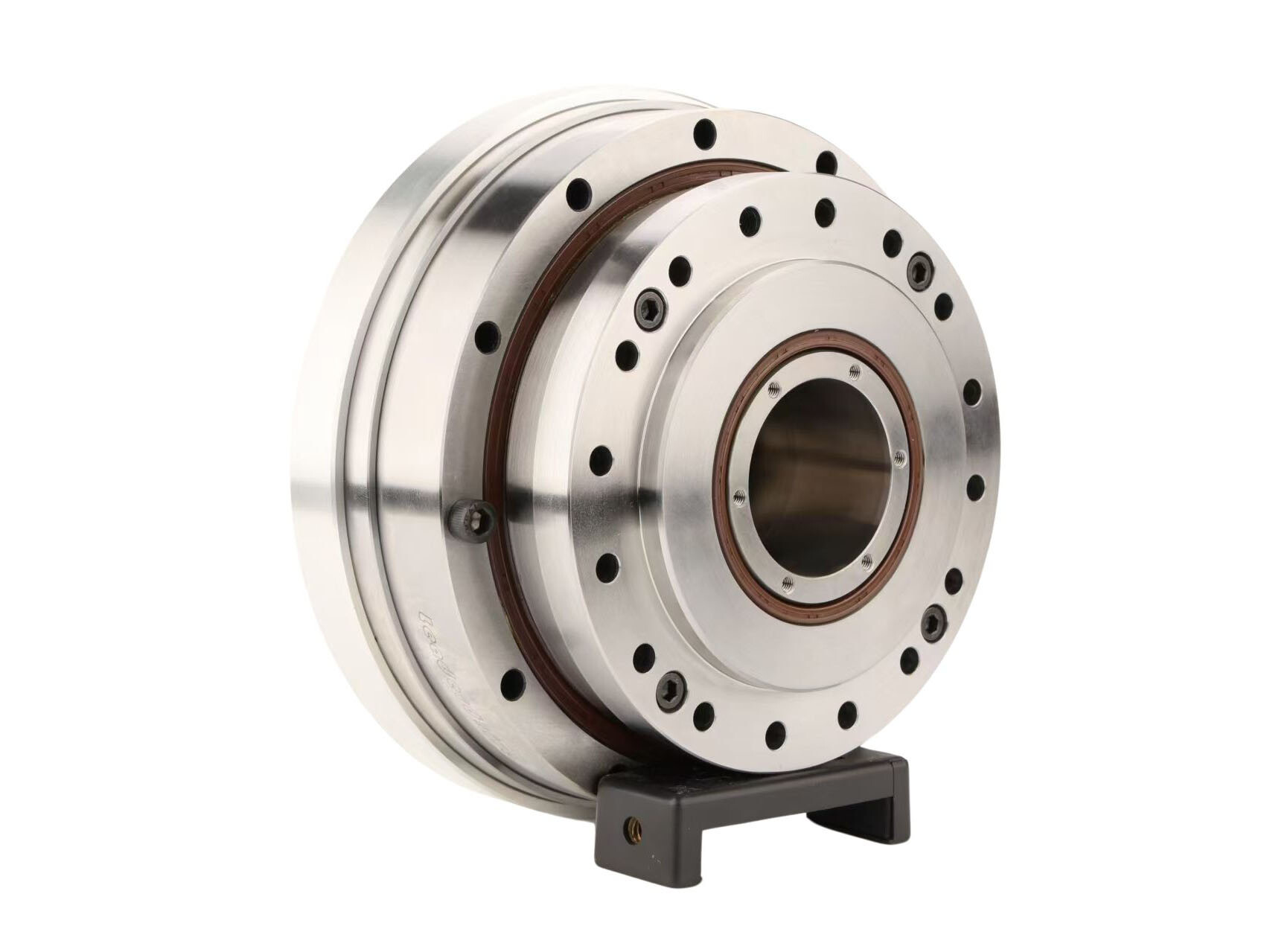

Réducteur harmonique à bride pour arbre moteur haute rigidité

Name: Réducteur harmonique à bride pour arbre moteur haute rigidité
SKU: 0

● Introduction

La série LHSG-RDP de réducteurs harmoniques est développée sur la plateforme FHG-I haute rigidité pour répondre aux besoins des clients nécessitant une intégration directe du moteur. Elle intègre des trous de connexion d'arbre moteur pré-usinés et des brides de montage moteur, avec l'unité d'engrenage pré-lubrifiée en usine avec une graisse spéciale. Cette série adopte généralement une extrémité de flexspline fixe et une extrémité de couronne dentée de sortie directement couplée au moteur en fonctionnement. Elle offre une commodité exceptionnelle pour les applications nécessitant à la fois une connexion directe du moteur et une rigidité accrue du réducteur harmonique – les clients peuvent obtenir une utilisation immédiate en alignant simplement l'arbre du moteur et en serrant les fixations après l'achat. Cette conception optimise l'efficacité d'installation tout en maintenant une robustesse structurelle pour les scénarios d'entraînement direct à haute rigidité.

Contactez-nous

Caractéristiques

• Intégré à l'arbre et à la bride du moteur, avec des trous de connexion pré-usinés basés sur la plateforme FHG

• Simplifie considérablement l'intégration client en éliminant le besoin de fabrication de brides sur mesure

• Offre une précision de rotation supérieure et des performances de positionnement reproductibles

• Alignement coaxial des arbres d'entrée/sortie

Spécifications

Feuille 1



Couple de démarrage c N m
Modèle Rapport de réduction	14	17	20	25	32	40
50	5	7	9	18	35	62
80	3.5	5	6	11	22	38
100	3.2	4	5.2	9.5	21	35
120	—	3.5	4	8.5	18	30
160	—	—	3.8	7	15	27

Feuille 2



Tableau de charge en moment de flexion du réducteur harmonique série LHSG (ne dépassant pas)
Modèle	Valeurs autorisées d'utilisation	Valeur admissible instantanée
LHSG-14	Mbdi 41Nm	Mb max 80Nm
	Ftdi 270N	Ft max 490N
	F a di 270N	F a max 490N
LHSG-17	Mbdi 72Nm	Mb max 140Nm
	Ft di 40ON	F t max 700N
	F a di 40ON	F a max 70ON
LHSG-20	Mbdi 140Nm	M b max 280Nm
	Ftdi 650N	Ft max 1150N
	Fa di 650N	F a ma×1150N
LHSG-25	Mb di 243Nm	M b max 480Nm
	Ft di 900N	F t max 160ON
	F a di 90ON	F a max 160ON
LHSG-32	Mbdi 460Nm	M b max 90ONm
	Ft di 1350N	Ft max 230ON
	F a di 1350N	F a max 230ON
LHSG-40	Mbdi 600Nm	M b max 120ONm
	Ftdi 200ON	F t max 350ON
	Fa di 200ON	F a max 350ON
LHSG-50	Mb di 2250Nm	M b max 8900Nm
	Ft di 2850N	F t max 11600N
	F a di 2850N	F a max 11160N
LHSG-58	Mbdi 2500Nm	M b max 10000Nm
	Ft di 3200N	Ft max 13000N
	Fa di 3200N	F a max 13000N

Feuille3



Article Modèle	Rapport de réduction	Entrée Couple nominal à 2000 tr/min	Couple maximal admissible au démarrage et à l'arrêt	Valeur maximale admissible du couple de charge moyenne	Couple instantané maximal admissible	Vitesse d'entrée maximale admissible	Vitesse d'entrée moyenne admissible	Jeu	Poids	Durée de vie
		Nm	N m	N m	Nm	r/min	r/min	Sec d'arc	Kg	Heure
14	50	6.6	23	8.6	43	8000	3500	≤10	0.51	10000
	80	9.6	29	13.5	57			≤10		15000
	100	9.6	34	13.5	66			≤10		15000
17	50	19.8	42	32.5	86	7000	3500	≤10	0.68	10000
	80	27.5	53	33.5	108			≤10		15000
	100	30	66	48.5	134			≤10		15000
	120	30	66	48.5	107			≤10		15000
20	50	32	69	42	121	6000	3500	≤10	0.98	10000
	80	42	91	58	158			≤10		15000
	100	50	102	61	182			≤10		15000
	120	50	108	61	182			≤10		15000
	160	50	113	61	182			≤10		15000
25	50	48	121	68.5	230	5500	3500	≤10	1.47	10000
	80	78	169	107.5	315			≤10		15000
	100	84	194	133	351			≤10		15000
	120	84	207	133	376			≤10		15000
	160	84	217	133	388			≤10		15000
32	50	94	267	133	472	4500	3500	≤10	3.19	10000
	80	146	376	206	702			≤10		15000
	100	169	411	267	800			≤10		15000
	120	169	436	267	848			≤10		15000
	160	169	459	267	848			≤10		15000
40	50	169	497	242	847	4000	3000	≤10	5.0	10000
	80	255	641	351	1210			≤10		15000
	100	328	702	460	1334			≤10		15000
	120	363	762	557	1458			≤10		15000
	160	363	800	557	1458			≤10		15000
50	80	459	1163	642	2297	3000	2500	≤10	9.0	15000
	100	580	1211	823	2545			≤10		15000
	120	654	1334	1005	2545			≤10		15000
	160	654	1458	1042	3025			≤10		15000
58	80	678	1828	951	3026	3000	2200	≤10	14.8	15000
	100	860	1964	1309	3927			≤10		15000
	120	921	2124	1470	4113			≤10		15000
	160	921	2272	1494	4236			≤10		15000

Téléchargement (3D /PDF)
