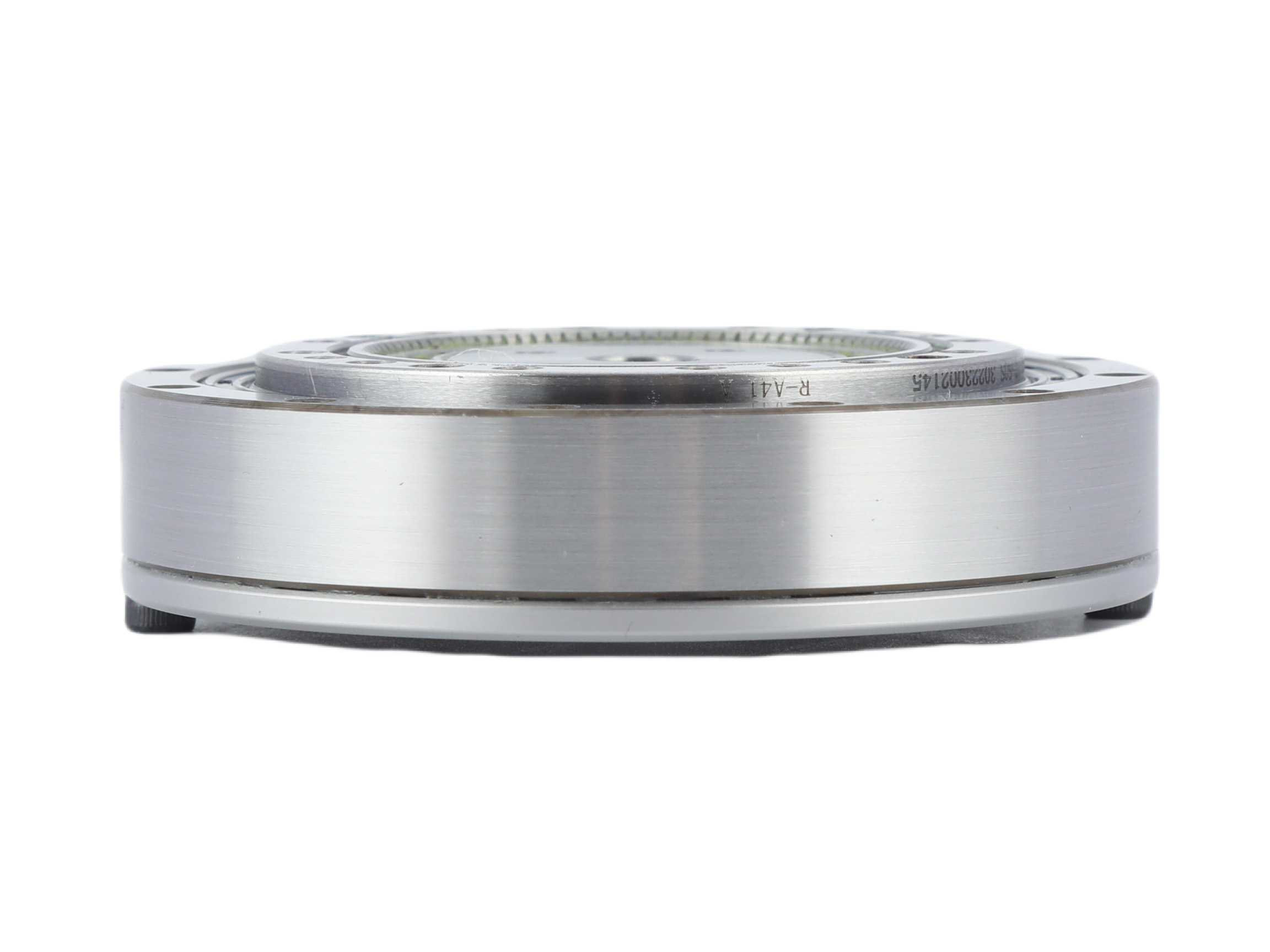

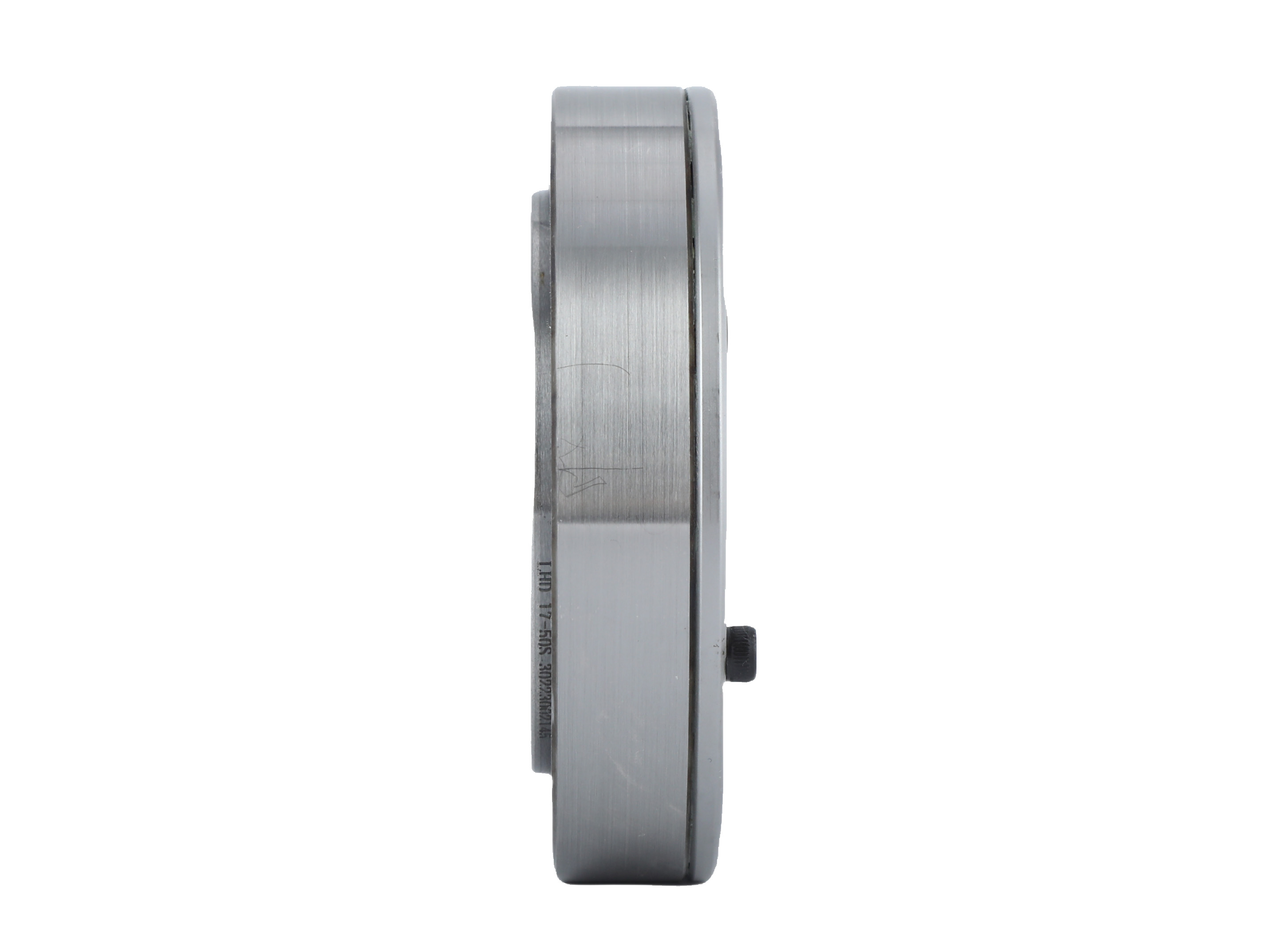

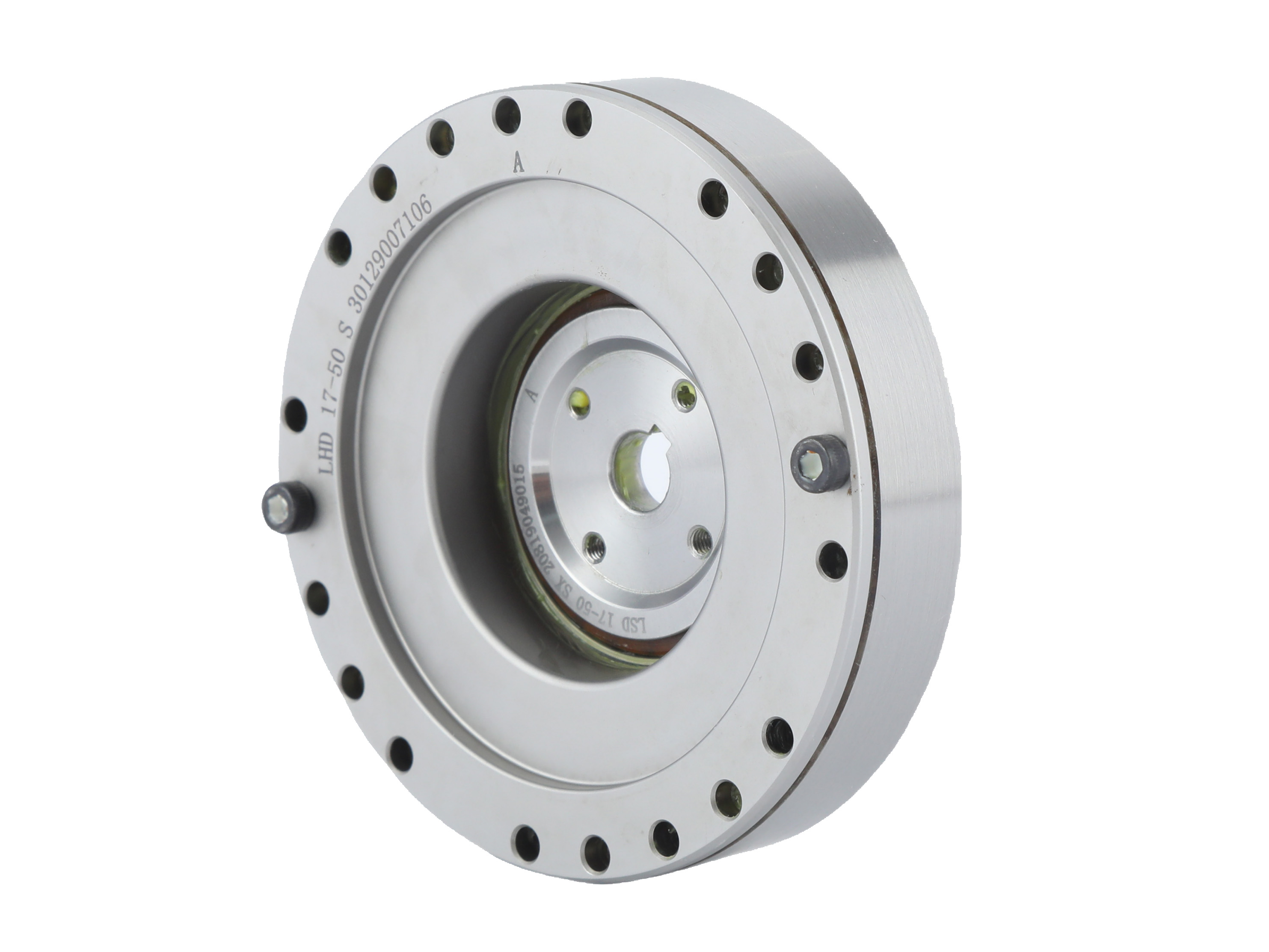

Réducteur Harmonique Ultra-Mince et Léger en Forme de Chapeau

Name: Réducteur Harmonique Ultra-Mince et Léger en Forme de Chapeau
SKU: 0

● Introduction

La série FHD de réducteurs harmoniques utilise un design ultra-court de flexspline en forme de chapeau, conçue pour des applications exigeant une compacité extrême et des performances légères. Le type combiné FHD poursuit le design ultime à profil plat. Comparé à la série FHG, sa longueur axiale est réduite d'environ 50%. Équipé de roulements à rouleaux croisés haute rigidité côté sortie, il est idéalement adapté aux applications nécessitant des designs contraints en espace.

Contactez-nous

Caractéristiques

• Profil ultra-fin avec structure creuse

• Conception compacte et profilée

• Capacité de couple élevée

• Rigidité élevée, jeu zéro

• Entrée/sortie coaxiale

Spécifications

Feuille 1



Couple de démarrage de la série FHD					unité:cNm
Type Rapport de réduction	14	17	20	25	32
50	6.2	19	25	39	60
80	5	16	23	36	55
100	4.8	17	22	34	50

Feuille 2



Modèle	Valeur	Valeur instantanée admissible
FHD-14	Mb di41Nm	Mb max 80Nm
	Ft di 270N	Ft max 490N
	Fa di270N	Fa max 490N
FHD-17	Mb di59Nm	Mb max 140Nm
	Ftdi 330N	Ftmax 570N
	Fa di330N	Fa max 570N
FHD-20	Mbdi117Nm	Mb max 230Nm
	Ftdi 550N	Ft max 975N
	Fa di 550N	Fa max975N
FHD-25	Mb di213Nm	Mb max 420Nm
	Ftdi790N	Ft max 1400N
	Fa di790N	Fa max 1400N
FHD-32	Mb di400Nm	Mb max800Nm
	Ftdi1240N	Ft max2100N
	Fa di 1240N	Fa max 2100N

Feuille3



Modèle	Rapport de rédution	Couple nominal à 2000r/min en entrée	Couple de pointe admissible au démarrage et à l'arrêt	Valeur maximale admissible pour le couple de charge moyenne	Couple momentané maximal admissible	Vitesse de rotation maximale admissible en entrée (Graisse)	Vitesse de rotation moyenne admissible en entrée (Graisse)	Jeu	Poids	Durée de vie de conception
Modèle	Rapport de rédution	Nm	Nm	Nm	Nm	r/min	r/min	Sec Arc	Kg	Heure
14	50	3.7	12	4.8	23	8500	3500	≤20	FHD-I:0.34 FHD-II:0.64	9000
	80	5.1	15	6.2	29					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	FHD-I:0.42 FHD-II:0.87	9000
	80	14	29	21	54					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	FHD-I:0.54 FHD-II:1.14	9000
	80	23	49	28	78					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	FHD-I:0.95 FHD-II:1.75	9000
	80	42	91	62	157					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4800	3500	≤20	FHD-I:1.90 FHD-II:3.56	9000
	80	79	202	126	350					10000
	100	96	233	151	420					10000
