Engrenage à onde de déformation facile à installer, supportant une conception personnalisée pour s'adapter aux modèles de moteurs

Name: Engrenage à onde de déformation facile à installer, supportant une conception personnalisée pour s'adapter aux modèles de moteurs
SKU: 0

● Introduction

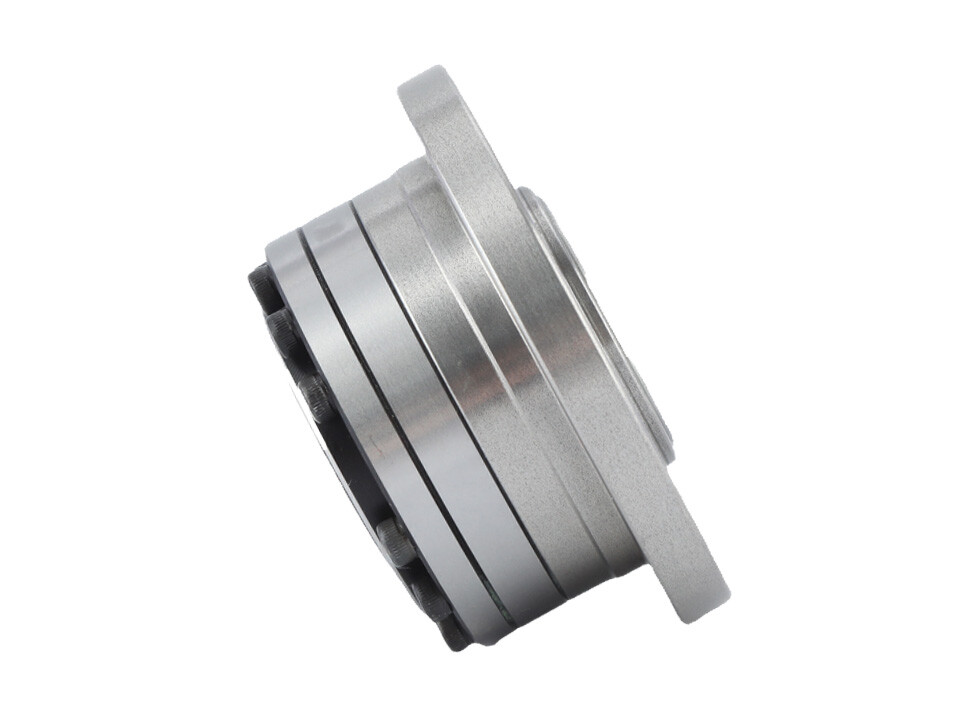

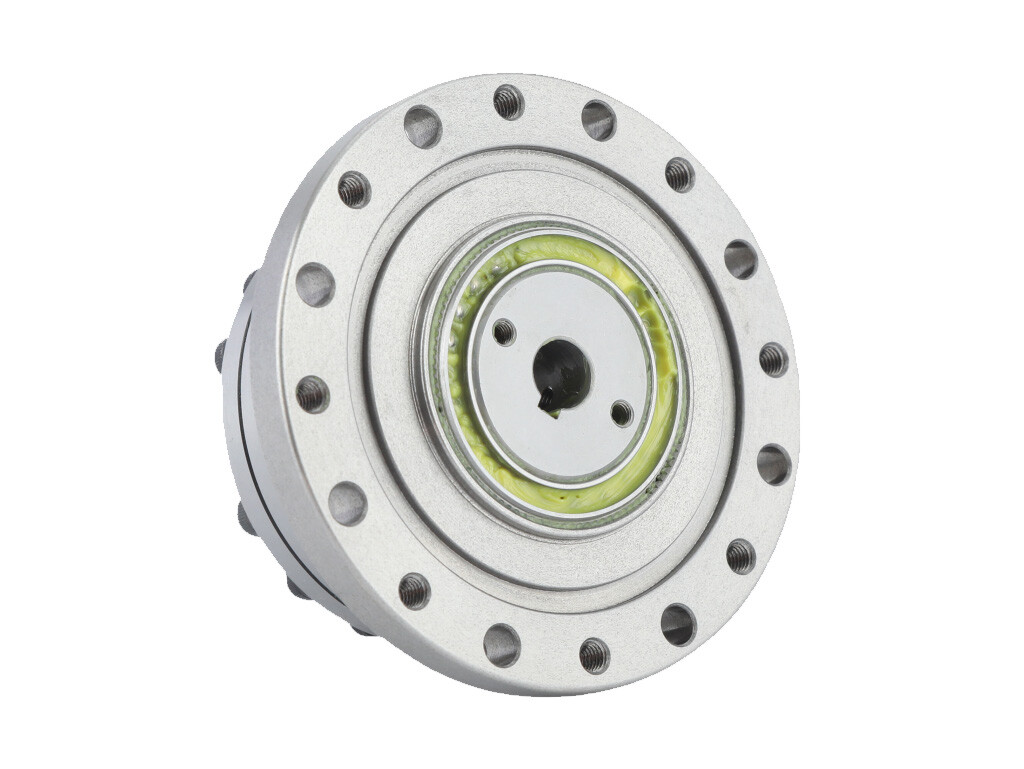

La série FSG-I d'engrenages à onde de déformation utilise un générateur d'ondes intégré de type came. Les dimensions de l'alésage de l'arbre à cames peuvent être personnalisées pour correspondre aux modèles de moteurs spécifiques des clients. L'arbre d'entrée s'interface directement avec l'alésage intérieur du générateur d'ondes via une connexion clavetée. Ce système est généralement configuré avec la couronne dentée fixée à la base et la roue flexible fonctionnant comme l'extrémité de sortie.

Contactez-nous

Caractéristiques

• La conception intégrée de la came permet une installation plus facile et offre plusieurs configurations de montage

• Couple de sortie plus élevé avec des dimensions compactes optimisées

• Contrôle précis de la rotation et du positionnement pour un mouvement exact

• Alignement coaxial entre les arbres d'entrée et de sortie

• Couramment utilisé dans les articulations de bras robotisés ou les plateformes rotatives scellées nécessitant une protection environnementale

Spécifications

Feuille 1



Couple de démarrage de la série FSG unité : cNm
Rapport de réduction	11	14	17	20	25	32	40
50	—	4.5	6.7	8.6	17	34	61
80	—	3.1	4.4	5.4	10	21	39
100	—	2.8	3.7	4.7	8.8	20	34
120	—	—	3.4	4.2	8	17	31
160	—	—	—	3.6	6.9	15	26

Feuille 2



Modèle	Valeur de conception	Valeur instantanée admissible
FSG-14	Mb di 20Nm	Mb max 40Nm
	Ftdi 180N	Ft max320N
	Fa di 180N	Fa max 320N
FSG-17	Mb di30Nm	Mb max 60Nm
	Ftdi230N	Ftmax400N
	Fa di 230N	Fa max 400N
FSG-20	Mb di42Nm	Mb max 80Nm
	Ftdi 270N	Ftmax 480N
	Fa di 270N	Famax 480N
FSG-25	Mb di 80Nm	Mb max 160Nm
	Ft di440N	Ft max 770N
	Fa di 440N	Fa max770N
FSG-32	Mb di 220Nm	Mb max 440Nm
	Ftdi 900N	Ft max 1600N
	Fa di900N	Fa max 1600N
FSG-40	Mb di 320Nm	Mb max 650Nm
	Ftdi 1000N	Ft max 1750N
	Fa di1000N	Fa max 1750N

Feuille3



Modèle	Rapport de rédution	Couple nominal à 2000r/min d'entrée		Couple de pointe admissible au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyenne		Couple momentané maximal admissible		Vitesse de rotation maximale admissible en entrée (Graisse)	Vitesse de rotation moyenne admissible en entrée (Graisse)	Jeu arrière	Poids	Durée de vie de conception
Modèle	Rapport de rédution	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Sec Arc	kg	Heure
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	FSG-I/II:0.51	10000
	80	10	1.0	30	3.1	14	1.4	58[1]	5.9[1]					15000
	100	10	1.0	36	3.7	14	1.4	58[1]	5.9[1]					15000
	120	10	1.0	36	3.7	14	1.4	58[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	FSG-I/II:0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	11[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	FSG-I/II:0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	FSG-I/II:1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	FSG-I/II:3.11	15000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	FSG-I:4.60	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
