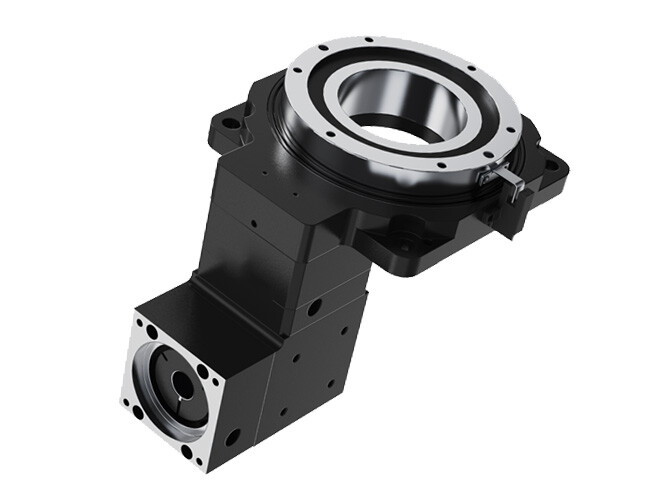

Actionneur rotatif creux à angle droit à haute précision de repositionnement

Actionneur rotatif creux à angle droit à haute précision de repositionnement

  • Actionneur rotatif creux à angle droit à haute précision de repositionnement

● Introduction

L’actionneur rotatif creux à angle droit est une version améliorée de la table rotative creuse standard, intégrant un ensemble d’engrenages coniques à angle droit pour réorienter l’entrée afin d’optimiser l’espace. Sa structure creuse centrale permet aux conduites (par exemple, tubes pneumatiques et câbles électriques) de passer par le centre du plateau rotatif, résolvant les problèmes d’enchevêtrement de câbles fréquents dans les mécanismes rotatifs traditionnels. Entraînée par un servomoteur, la plateforme utilise une réduction par engrenages ou une transmission par vis sans fin pour assurer un contrôle angulaire de haute précision, tout en offrant une rigidité exceptionnelle et une excellente précision de repositionnement.
Contactez-nous

Caractéristiques

● Conception à structure creuse
(a) Le canal creux central facilite le passage des fluides et connexions (air/liquide/électricité), simplifiant l’agencement de l’équipement.
(b) L’interface moteur montée latéralement évite les interférences entre les canalisations et les composants mobiles.


● Jeu d’engrenages coniques intégrés à angle droit
Redirige l’orientation de l’entrée afin d’optimiser l’utilisation de l’espace.


● Support à haute rigidité
Les roulements à rouleaux croisés de précision, avec rouleaux préchargés décalés à 90°, supportent les charges radiales, axiales et de renversement, offrant une rigidité 5-10 fois supérieure à celle des roulements conventionnels.


● Haute précision de rotation
La table rotative subit une rectification secondaire afin de garantir des tolérances géométriques strictes (coaxialité, parallélisme), pour une précision de rotation supérieure.


● Compatibilité flexible
(a) Compatible avec toutes les marques de servomoteurs/moteurs pas à pas ; prend en charge les brides et interfaces d’alésage d’arbre sur mesure.
(b) La conception modulaire permet une installation horizontale/verticale pour une évolutivité accrue.

Spécifications

Feuille 1

Actionneurs rotatifs creux à angle droit
Modèle
60Z85Z-0585Z-10130Z170Z-10200Z280Z
Rapport de réduction
1015101520302030203050203050203050
Diamètre de l’alésage creuxmmφ28φ33φ33φ62φ72φ100φ150
Couple de sortie nominalN·m5N·m18N·m18N·m3455N·m55N·m55N·m
Vitesse maximaleRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpm
Précision de repositionnementArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec
Charge axiale admissibleN150N300N500N2000N2000N4000N7000N
Charge radiale admissibleN300N200N250N1200N1200N2500N3500N
Parallélisme de la tablemm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm
Faux-rond de facemm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Faux-rond du diamètre extérieurmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Moment d’inertiekg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2
Précision de positionnementArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec
Température de fonctionnement°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C
Durée de vieh20000h20000h20000h20000h20000h20000h20000h
Indice de protectionIPIP40IP40IP40IP40IP40IP40IP40
Niveau sonoredB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB
