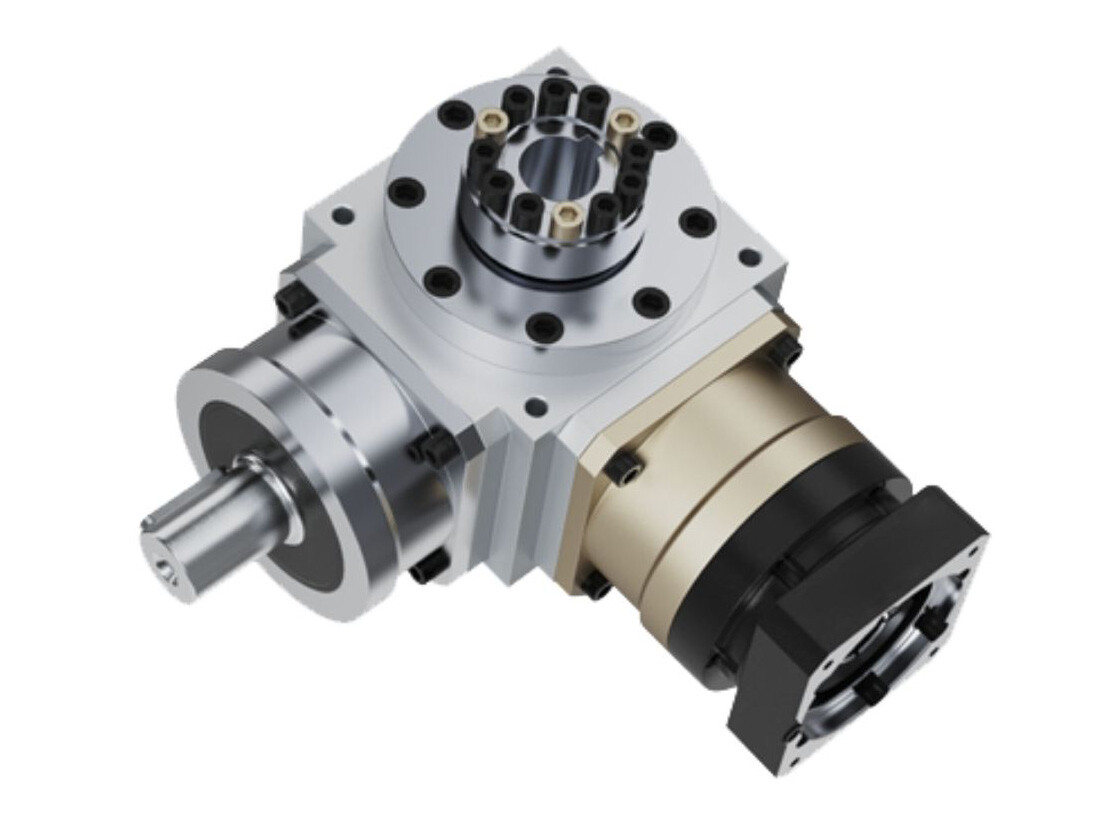

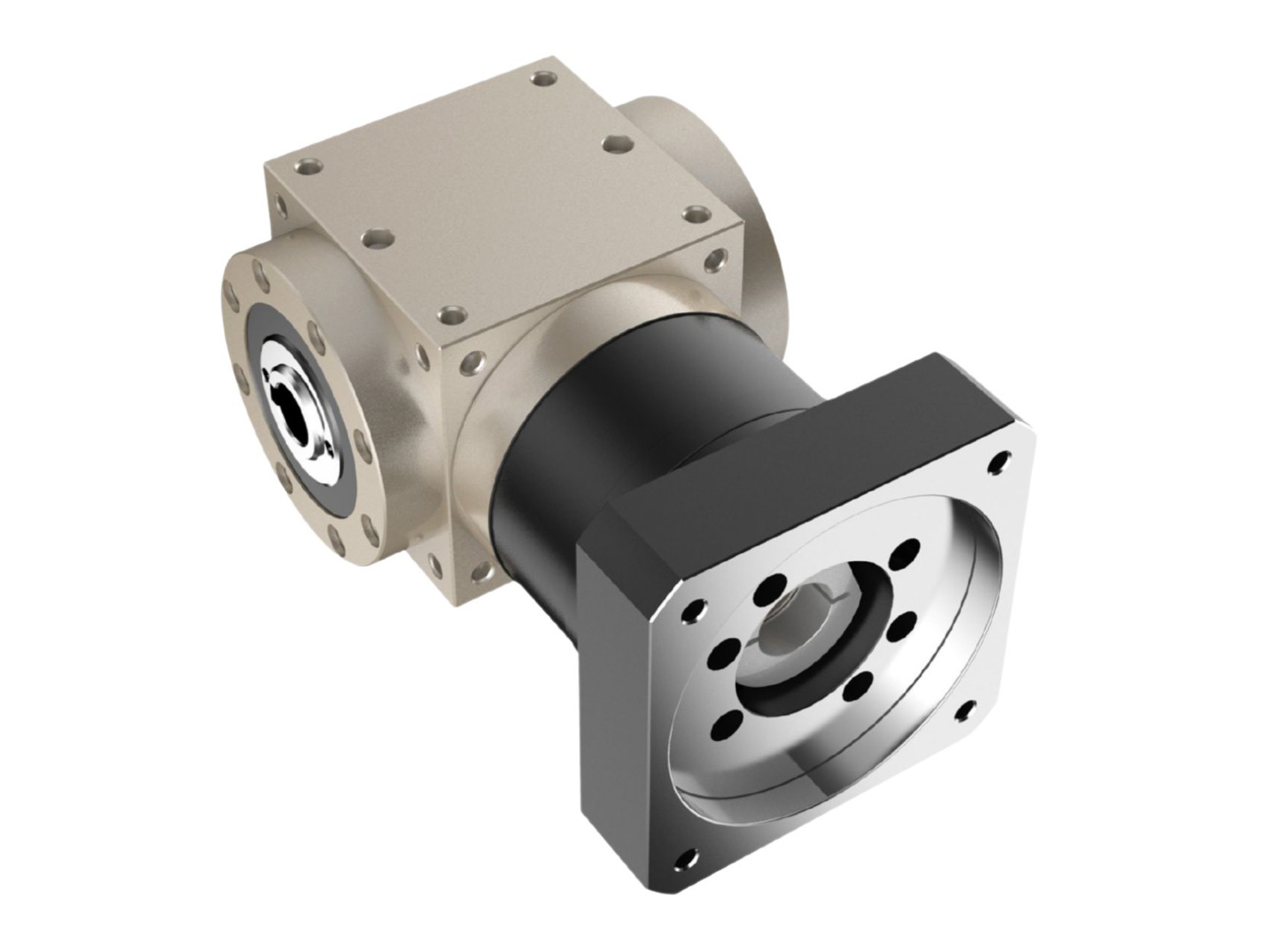

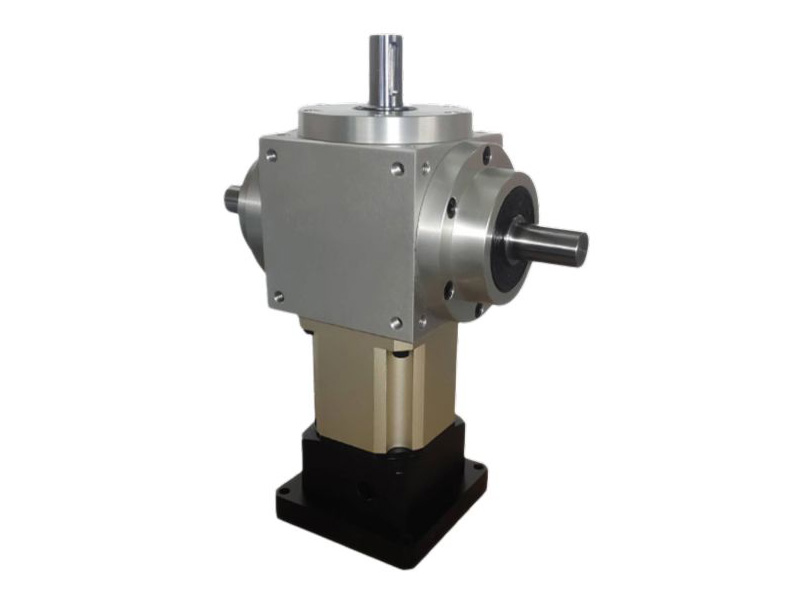

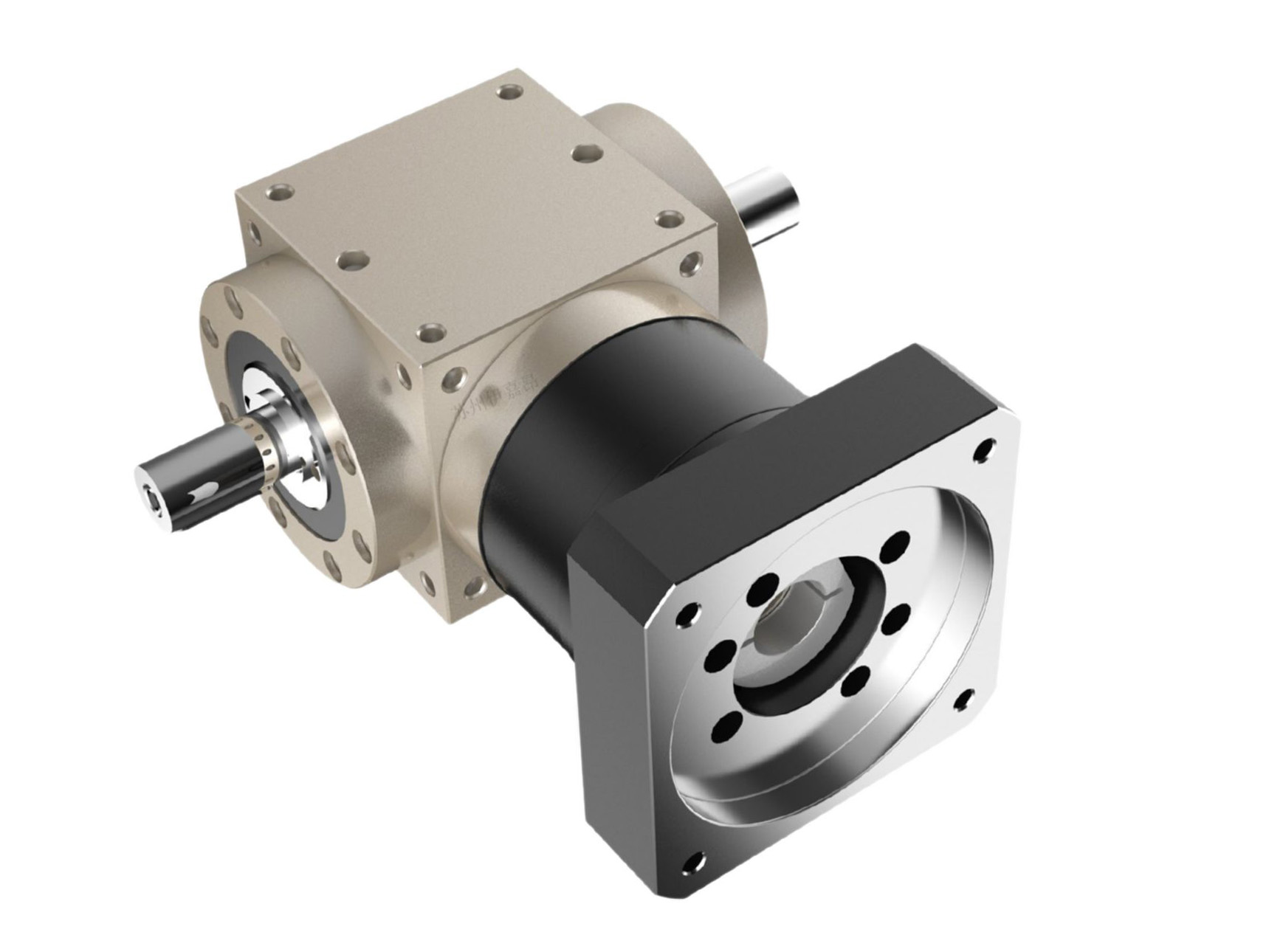

Boîtier d'engrenage conique hélicoïdal à angle droit 90° avec entrée alésée compact

Name: Boîtier d'engrenage conique hélicoïdal à angle droit 90° avec entrée alésée compact
SKU: 0

● Introduction

Un boîtier d'engrenage conique hélicoïdal à angle droit avec entrée alésée comporte un arbre d'entrée avec une conception alésée et une plaque de bride de connexion pour un couplage direct avec le moteur. Ses arbres d'entrée et de sortie sont disposés à un angle de 90 degrés, permettant une redirection de la puissance grâce à des mécanismes d'engrenage tels que des engrenages coniques hélicoïdaux ou des engrenages coniques. La conception centrale vise à optimiser l'efficacité spatiale, ce qui le rend adapté aux équipements d'automatisation industrielle, aux machines-outils CNC, aux machines d'emballage et autres applications nécessitant une installation compacte ou une transmission de puissance directionnelle. Selon les exigences opérationnelles spécifiques, les matériaux du carter varient : les carters en aluminium sont privilégiés pour les systèmes automatisés et les scénarios sensibles au poids ; les carters en acier inoxydable sont adaptés aux environnements résistants à la corrosion comme la transformation alimentaire, les produits pharmaceutiques et l'ingénierie marine ; les carters en acier allié sont conçus pour les applications intensives telles que les systèmes de levage d'entrepôts intelligents. Les clients doivent communiquer leur contexte opérationnel et leurs exigences matérielles aux fabricants lors de la sélection pour garantir des performances optimales du boîtier d'engrenage.

Contactez-nous

Caractéristiques

● Conception Ergonomique

Doté d'une entrée à alésage d'arbre et d'une bride de raccordement pour une connexion directe au moteur, garantissant une utilisation facile.

● La structure interne à engrenages coniques et la disposition perpendiculaire des arbres d'entrée/sortie minimisent l'encombrement, idéal pour les espaces d'installation restreints.

● Haute Efficacité de Transmission et Faible Consommation Énergétique

Utilise un engrenage de précision et un système de lubrification optimisé, atteignant une efficacité de transmission supérieure à 95% tout en réduisant les pertes d'énergie.

● Haute Précision et Faible Niveau Sonore

La combinaison d'engrenages hélicoïdaux ou coniques avec un usinage de précision entraîne un jeu minimal, un positionnement précis, un fonctionnement silencieux et une faible émission sonore.

● Capacité de Charge Élevée et Durabilité

Des matériaux haute résistance (comme l'acier forgé premium) et des traitements thermiques améliorent la capacité portante, supportant des charges radiales et axiales importantes et prolongeant la durée de vie.

● Configurations de Sortie Variées

Disponible en différentes configurations de sortie : entrée creuse avec sortie arbre, entrée creuse avec sortie creuse, entrée arbre avec sortie arbre, et entrée arbre avec sortie creuse.

● Applications Adaptées

Idéal pour les plates-formes élévatrices et les systèmes multi-modules entraînés par un seul moteur.

Spécifications

Feuille 1



Données de performance du réducteur (les performances et spécifications de la série ATB sont identiques à celles de la série AT)
Spécifications		Étage	Rapport de réductionA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
Couple de sortie nominal T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
Couple d'accélération maximal T₂B	Nm	1,2,3	1~500	1,5 fois le couple de sortie nominal
Vitesse d'entrée d'accélération maximale n₁B	tr/min	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
Jeu angulaire B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
Charge radiale admissible F₂rBc Arbre de sortie d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
Charge axiale admissible F₂aBc Arbre de sortie d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
Durée de vie D	h	1,2,3	1~500	20,000
Rendement η	%	1	1~5	≥98%
Rendement η	%	23	7~500	≥94%
Température de Fonctionnement	℃	1,2,3	1~500	-10℃~90℃
Lubrification				Graisse lubrifiante synthétique
Niveau de bruit (n₁=1500 tr/min	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

Feuille 2



Données de performance du réducteur de vitesse
Spécifications	Étage	Rapport de réductionA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
Moment d'inertie J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
