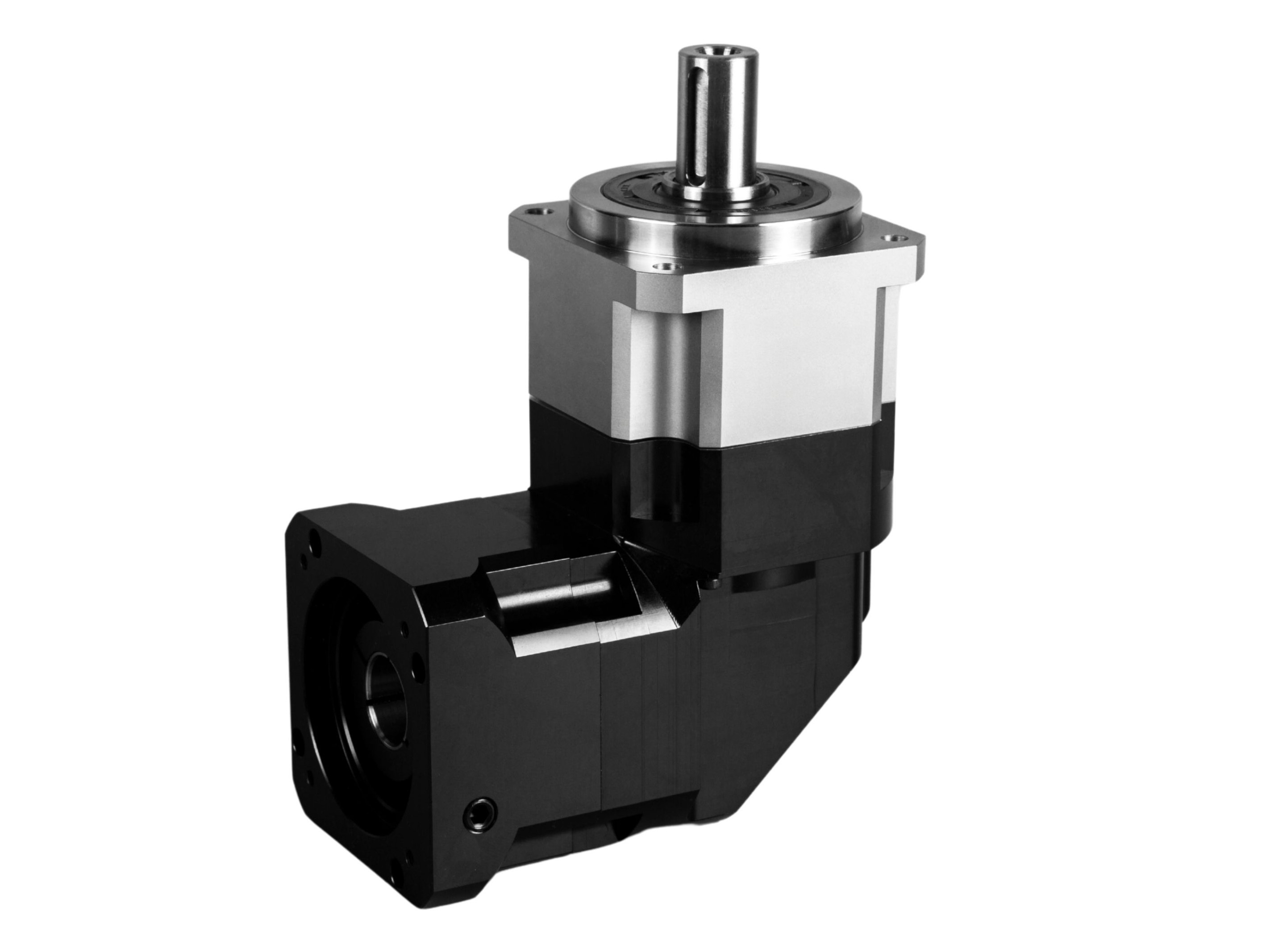

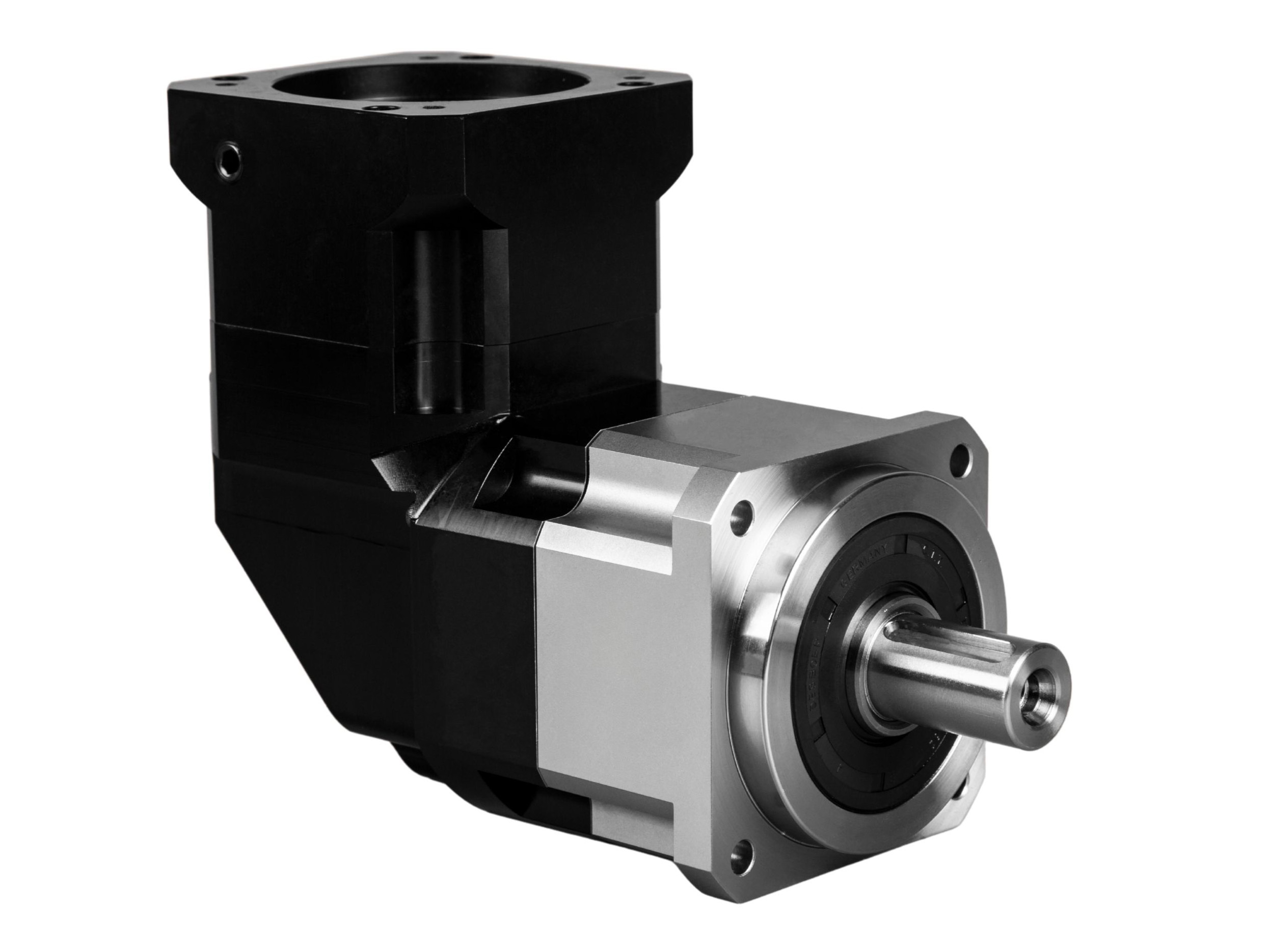

Réducteur Planétaire à Flasque de Sortie à Boîtier Carré à Angle Droit

Name: Réducteur Planétaire à Flasque de Sortie à Boîtier Carré à Angle Droit
SKU: 0

● Introduction

Le réducteur planétaire à cadre carré à angle droit est un dispositif de transmission à engrenages planétaires caractérisé par une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, les deux arbres se trouvant dans le même plan. Doté d'un boîtier carré et d'une bride de sortie carrée, ce réducteur permet la transmission de puissance et la réduction de vitesse grâce à un engrènement multi-étages. Il offre une structure compacte et des avantages en termes d'économie d'espace, ce qui le rend particulièrement adapté aux applications industrielles générales nécessitant le respect de contraintes spatiales ou des arrangements verticaux d'orientation entrée-sortie.

Contactez-nous

Caractéristiques

● Boîtier Carré et Bride de Sortie
Le boîtier du réducteur et la bride de sortie présentent une structure carrée. Les vis sont fixées de bas en haut, assurant la fixation de l'unité à la structure de montage.

● Orientation Entrée-Sortie à 90 Degrés
Les arbres d'entrée et de sortie sont orientés à 90 degrés, économisant de l'espace et modifiant la direction de sortie.

● Engrenages Hélicoïdaux et Coniques à Haute Efficacité
Tous les engrenages utilisent des dents hélicoïdales, avec un ensemble d'engrenages coniques intégré, garantissant une efficacité de transmission élevée. La transmission multi-étages maintient une efficacité supérieure à 90%.

● Haute Précision et Faible Jeu
Les processus de rectification de précision des engrenages et un mécanisme de verrouillage à pince minimisent le jeu à moins de 2 minutes d'arc (1/30 de degré), répondant aux exigences strictes de précision de positionnement des systèmes servo.

● Capacité de Charge Élevée
Une conception d'engrenage à multiples dents répartit uniformément les charges. Combinée avec des engrenages trempés et des roulements à aiguilles, le réducteur offre un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs exceptionnelle.

● Réduction du Bruit et Stabilité
Une structure brevetée de réduction du bruit et une conception d'engrenage hélicoïdal à surface roulante réduisent considérablement le bruit de fonctionnement tout en assurant un fonctionnement fluide sans vibration.

● Durabilité et Conception Sans Entretien
Des joints premium et une technologie de lubrification à vie prolongent la durée de vie des engrenages au-delà de 20 000 heures. Le réducteur résiste à des conditions de fonctionnement difficiles, y compris des températures élevées et des environnements poussiéreux.

Spécifications

Feuille 1



Spécifications		Numéro de segment	Rapport	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Couple de sortie nominal	Nm	simple	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		double	15	50	120	190	320	550	1080
			16	—	—	—	—	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inertie de rotation	Kg.cm3	simple	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		double	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	—	—	—	—	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Feuille 2



Tableau des paramètres		Numéro de segment	Rapport	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Couple d'accélération max	Nm	1,2	1,8 fois le couple de sortie nominal
Couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	tr/min	1	3~20	5000	4000	4000	3000	3000	2000
Vitesse d'entrée nominale	tr/min	2	15~200	5000	4000	4000	3000	3000	2000
Vitesse d'entrée max	tr/min	1	3~20	10000	8000	8000	6000	6000	4000
Vitesse d'entrée max	tr/min	2	15~200	10000	8000	8000	6000	6000	4000
Jeu ultraprecis	arcmin	1	3~20	—	≤2	≤2	≤2	≤2	≤2
Jeu ultraprecis	arcmin	2	15~200	—	≤4	≤4	≤4	≤4	≤4
Jeu précis	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
Jeu précis	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Jeu standard	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤5
Jeu standard	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤7
Rigidité torsionnelle	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
Force radiale max	N	1,2	3~200	1730	3250	7000	9600	14500	27800
Force axiale max	N	1,2	3~200	865	1625	3500	4800	7250	13900
Moment de basculement	Nm	1,2	3~200	77	152	325	530	920	1840
Durée de vie	h	1,2	3~200	20000h (fonctionnement continu 10000h)
Efficacité	%	1	3~20	≥95%
Efficacité	%	2	15~200	≥92%
Poids	kg	1	3~20	2.1	6.4	13.0	24.5	51.0	83.0
Poids	kg	2	15~200	2.1	7.8	14.2	27.5	54.0	95.0
Température de Fonctionnement	℃	1,2	3~200	-10℃-90℃
Lubrification		1,2	3~200	Graisse synthétique
Classe de protection		1,2	3~200	IP65
Position de montage		1,2	3~200	Toute direction
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	1	3~20	≤63	≤65	≤68	≤70	≤72	≤74
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	2	15~200	≤63	≤65	≤68	≤70	≤72	≤74
