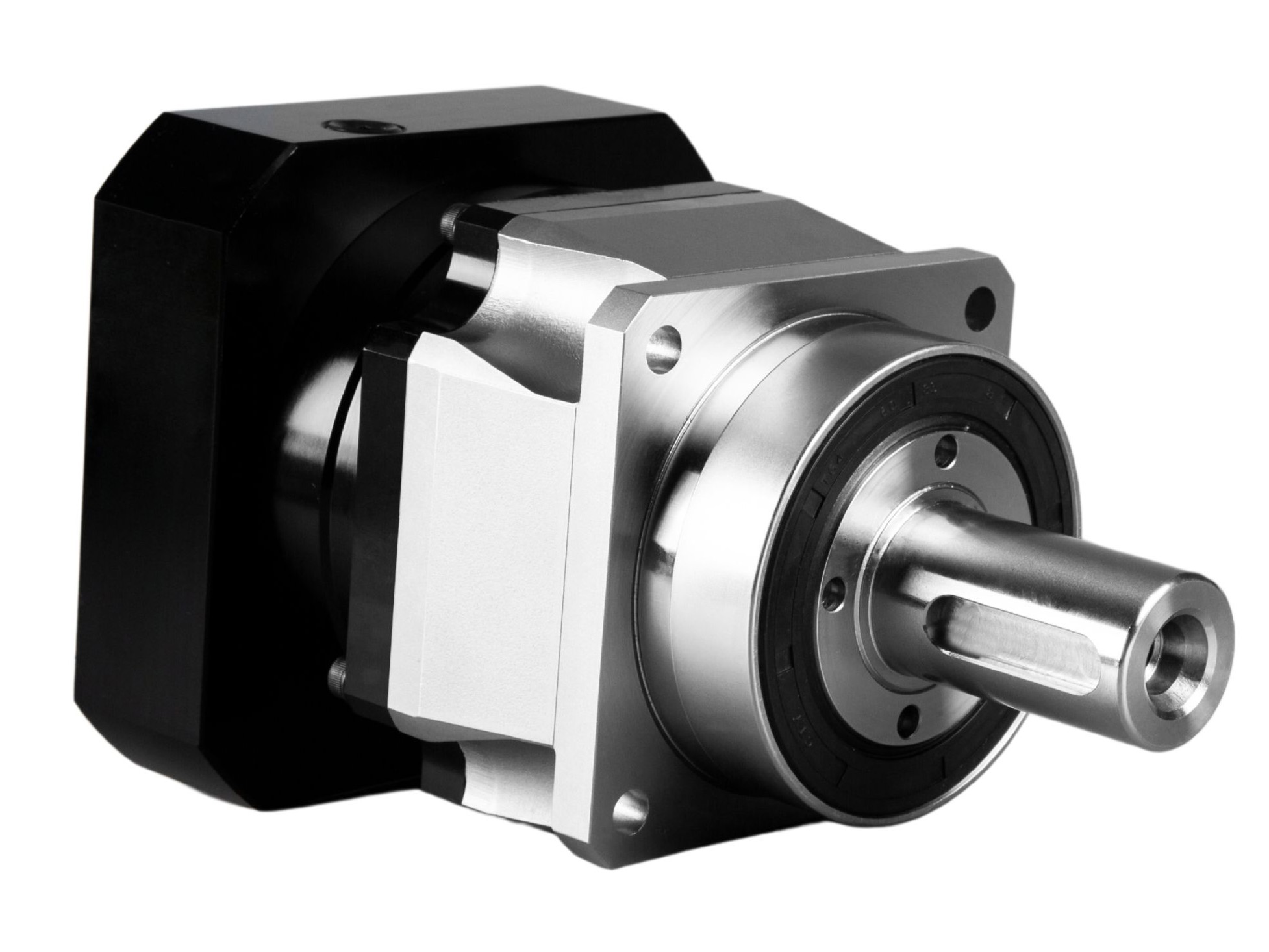

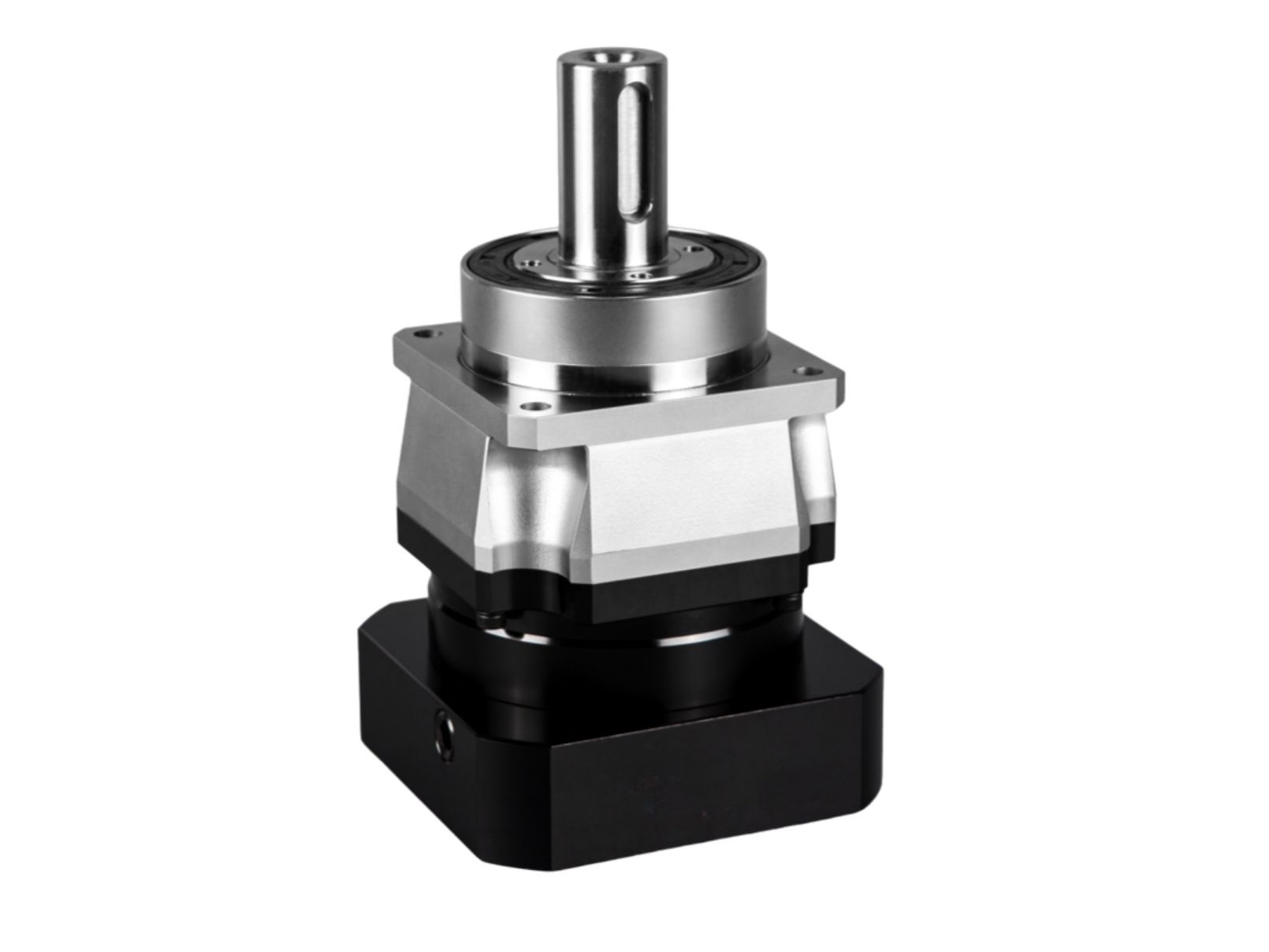

Boîte de vitesses planétaire montée sur arbre à transmission conique

Name: Boîte de vitesses planétaire montée sur arbre à transmission conique
SKU: 0

● Introduction

La transmission planétaire à arbre de sortie à haute capacité de charge est un système de transmission compact avec une configuration d'arbre d'entrée-sortie vertical à 90°, les deux étant alignés sur le même plan. L'extrémité de sortie intègre des roulements à rouleaux coniques à haute charge pour résister aux forces radiales extrêmes et aux moments de renversement. Le transfert de puissance et la réduction de vitesse sont réalisés par un engrenage multi-étages, ce qui en fait une solution idéale pour les applications industrielles à espace limité nécessitant une redirection de couple vertical, en particulier dans les machines-outils avec des exigences élevées en moment de renversement.

Contactez-nous

Caractéristiques

● Roulements à rouleaux coniques haute capacité
L'extrémité de sortie intègre des roulements à rouleaux coniques haute capacité pour supporter des forces radiales élevées et des moments de renversement.

● Configuration entrée-sortie à 90 degrés
La disposition perpendiculaire des arbres optimise l'efficacité spatiale et redirige la direction du couple de sortie.

● Engrenages hélicoïdaux et coniques haute efficacité
Utilise des engrenages hélicoïdaux avec un ensemble d'engrenages coniques intégré, garantissant une efficacité supérieure à 90% dans les transmissions multi-étages.

● Ultra-précision et jeu minimal
Le meulage de précision des engrenages et un système de verrouillage à pince réduisent le jeu à ≤2 minutes d'arc (1/30°), répondant aux normes rigoureuses de précision de positionnement des systèmes servo.

● Capacité de charge exceptionnelle
L'engrènement multi-dents répartit uniformément les charges. Combiné avec des engrenages cémentation/trempés et des roulements à aiguilles, il fournit un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs supérieure.

● Réduction du bruit et stabilité sans vibration
La technologie brevetée d'amortissement du bruit et la conception d'engrènement par roulement des dents hélicoïdales assurent un fonctionnement silencieux (≤50dB) et des performances fluides sans vibration.

● Longévité et fonctionnement sans maintenance
Des joints premium et une lubrification à vie prolongent la durée de vie des engrenages au-delà de 20 000 heures, même dans des conditions extrêmes comme des températures élevées ou des environnements poussiéreux.

Spécifications

Feuille 1



Tableau des paramètres		Numéro de segment	Rapport	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Couple de sortie nominal	Nm	simple	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	—	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		double	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	—	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	—	—	—	460	—	—	—
			50	50	160	310	610	1180	2000	3100
			60	—	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	—	—
			100	35	110	220	460	950	1250	1850
Inertie de rotation	Kg.cm3	simple	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	—	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		double	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	—
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	—	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	—	—	—	2.71	—	—	—
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	—	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	—	—
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Feuille 2



Tableau des paramètres		Numéro de segment	Rapport	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Couple d'accélération max	Nm	1,2	3~100	1,8 fois le couple de sortie nominal
Couple d'arrêt d'urgence	Nm	1,2	3~100	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	tr/min	1	3~10	4000	4000	4000	3000	3000	2000	1500
Vitesse d'entrée nominale	tr/min	2	15~100	4500	4500	4000	3000	3000	2000	2500
Vitesse d'entrée max	tr/min	1	3~10	8000	8000	8000	6000	6000	4000	2500
Vitesse d'entrée max	tr/min	2	15~100	8000	8000	8000	6000	6000	4000	4000
Jeu ultraprecis	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1	≤1
Jeu ultraprecis	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3	≤3
Jeu précis	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Jeu précis	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Rigidité torsionnelle	Nm/arcmin	1,2	3~100	8	14	31	57	182	400	580
Force radiale max	N	1,2	3~100	2630	4800	9450	15200	23000	34000	58000
Force axiale max	N	1,2	3~100	1650	3800	6250	12000	14500	23000	59000
Moment de basculement	Nm	1,2	3~100	154	365	990	1900	2870	5550	8500
Durée de vie	h	1,2	3~100	20000h (fonctionnement continu 10000h)
Efficacité	%	1	3~10	≥97%
Efficacité	%	2	15~100	≥94%
Poids	kg	1	3~10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Poids	kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Température de Fonctionnement	℃	1,2	3~100	-10℃-90℃
Lubrification		1,2	3~100	Graisse synthétique
Classe de protection		1,2	3~100	IP65
Position de montage		1,2	3~100	Toute direction
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70	≤72
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	2	15~100	≤60	≤60	≤63	≤65	≤67	≤70	≤72
