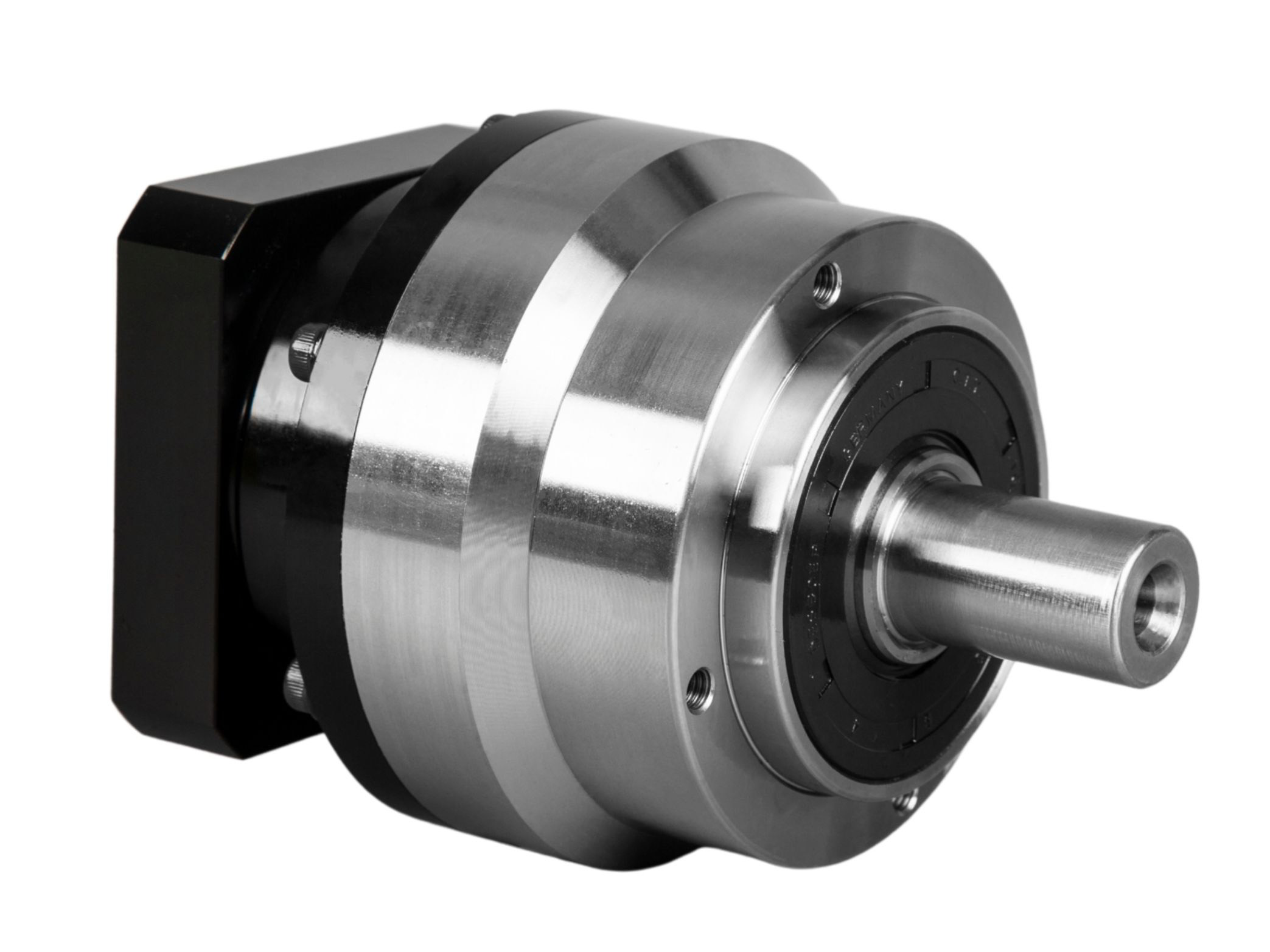

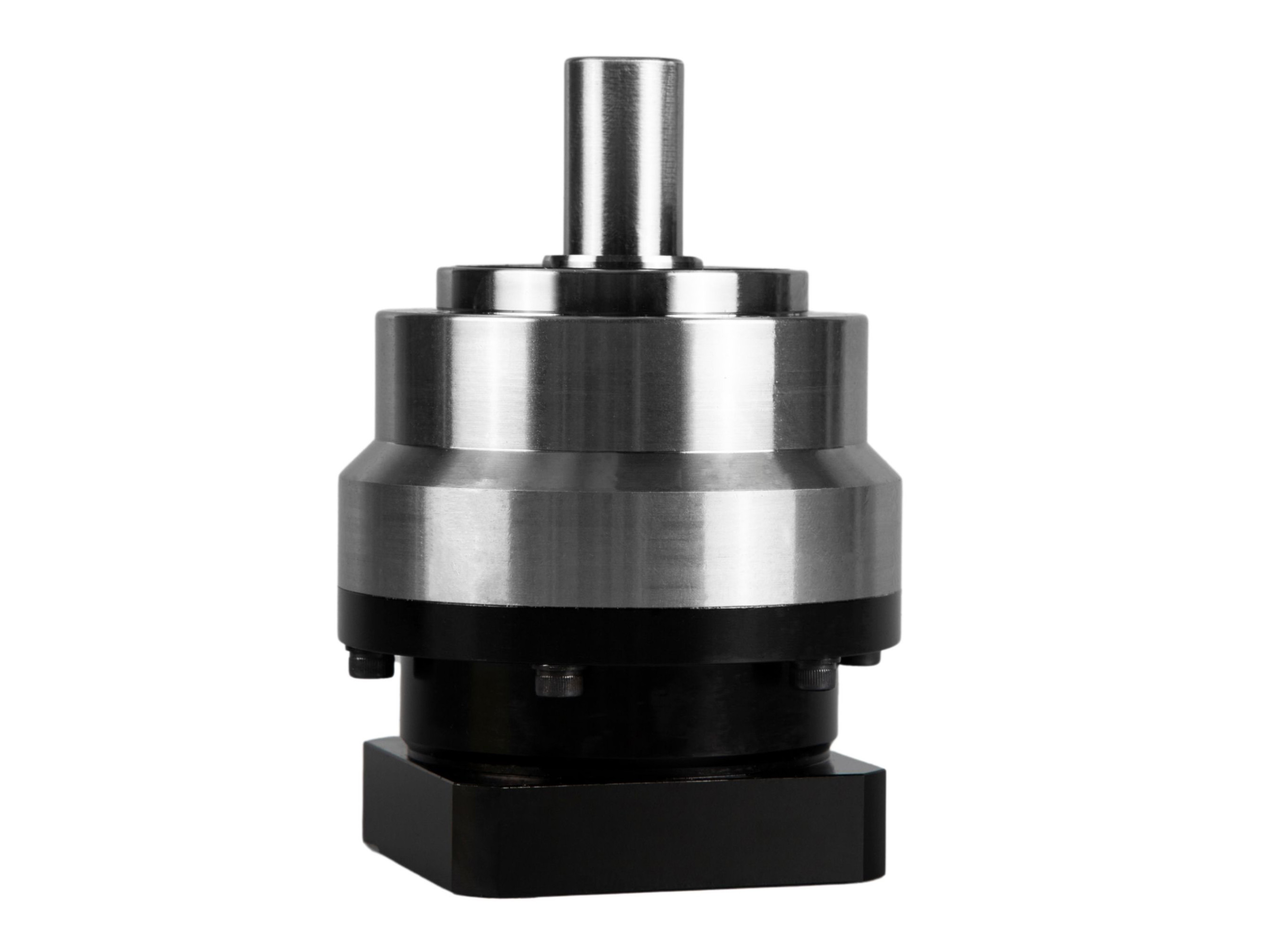

Réducteur planétaire à bride circulaire de haute précision

Name: Réducteur planétaire à bride circulaire de haute précision
SKU: 0

● Introduction

Le réducteur planétaire à bride circulaire et sortie arbre est un système de transmission à engrenages planétaires avec une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, tous deux positionnés sur le même plan. Le réducteur présente un carter circulaire et une bride de sortie circulaire. La transmission de puissance et la réduction de vitesse sont réalisées par un engrenage multi-étages. Sa conception compacte et économe en espace le rend idéal pour les applications industrielles générales avec des contraintes spatiales ou nécessitant une orientation verticale entrée-sortie.

Contactez-nous

Caractéristiques

● Conception de Boîtier Circulaire et de Bride

Le boîtier du réducteur et la bride de sortie adoptent une structure circulaire. Les vis sont fixées verticalement vers le bas depuis le haut, et des brides supplémentaires peuvent être personnalisées sur l'extrémité de sortie circulaire pour répondre aux exigences spécifiques des clients.

● Configuration Entrée-Sortie à 90 Degrés
L'arrangement d'arbre perpendiculaire optimise l'utilisation de l'espace et redirige le couple de sortie.

● Engrenages Hélicoïdaux et Coniques à Haute Efficacité
Utilise des engrenages hélicoïdaux combinés à un ensemble d'engrenages coniques intégrés, maintenant une efficacité supérieure à 90% dans la transmission multi-étages.

● Ultra-Précision et Faible Jeu
Les engrenages rectifiés avec précision et un mécanisme de verrouillage de type pince minimisent le jeu à ≤2 minutes d'arc (1/30 de degré), répondant aux exigences strictes de précision de positionnement des systèmes servo.

● Capacité de Charge Exceptionnelle
La conception d'engrènement multi-dents répartit uniformément les charges. Les engrenages trempés et cémentés associés à des roulements à aiguilles offrent un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs exceptionnelle.

● Réduction du Bruit et Stabilité sans Vibration
L'architecture brevetée de réduction du bruit et la technologie d'engrènement par roulement des dents hélicoïdales réduisent le bruit de fonctionnement à des niveaux minimaux tout en garantissant des performances fluides et sans vibration.

● Durabilité Étendue et Maintenance Zéro
Les joints premium et la technologie de lubrification à vie assurent une durée de vie du réducteur dépassant 20 000 heures, même dans des environnements extrêmes avec des températures élevées ou une forte exposition à la poussière.

Spécifications

Feuille 1



Spécifications		Numéro de segment	Rapport	NE070	NE090	NE120	NE155	NE205	NE235
Couple de sortie nominal	Nm	simple	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		double	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inertie de rotation	Kg.cm3	simple	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		double	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Feuille 2



Tableau des paramètres		Numéro de segment	Rapport	NE070	NE090	NE120	NE155	NE205	NE235
Couple d'accélération max	Nm	1,2	1.8 fois le couple de sortie nominal
Couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	tr/min	1	3~10	5000	4000	4000	3000	3000	2000
Vitesse d'entrée nominale	tr/min	2	15~100	5000	4000	4000	3000	3000	2000
Vitesse d'entrée max	tr/min	1	3~10	10000	8000	8000	6000	6000	4000
Vitesse d'entrée max	tr/min	2	15~100	10000	8000	8000	6000	6000	4000
Jeu ultraprecise	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1
Jeu ultraprecise	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3
Jeu précis	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
Jeu précis	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
Rigidité torsionnelle	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
Force radiale max	N	1,2	3~100	1730	3250	7000	9600	14500	27800
Force axiale max	N	1,2	3~100	865	1625	3500	4800	7250	13900
Moment de basculement	Nm	1,2	3~100	77	152	325	530	920	1840
Durée de vie	h	1,2	3~100	20000h (fonctionnement continu 10000h)
Efficacité	%	1	3~10	≥97%
Efficacité	%	2	15~100	≥94%
Poids	kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
Poids	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Température de Fonctionnement	℃	1,2	3~100	-10℃-90℃
Lubrification		1,2	3~100	Graisse synthétique
Classe de protection		1,2	3~100	IP65
Position de montage		1,2	3~100	Toute direction
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	2	15~100	≤58	≤60	≤63	≤65	≤67	≤70
