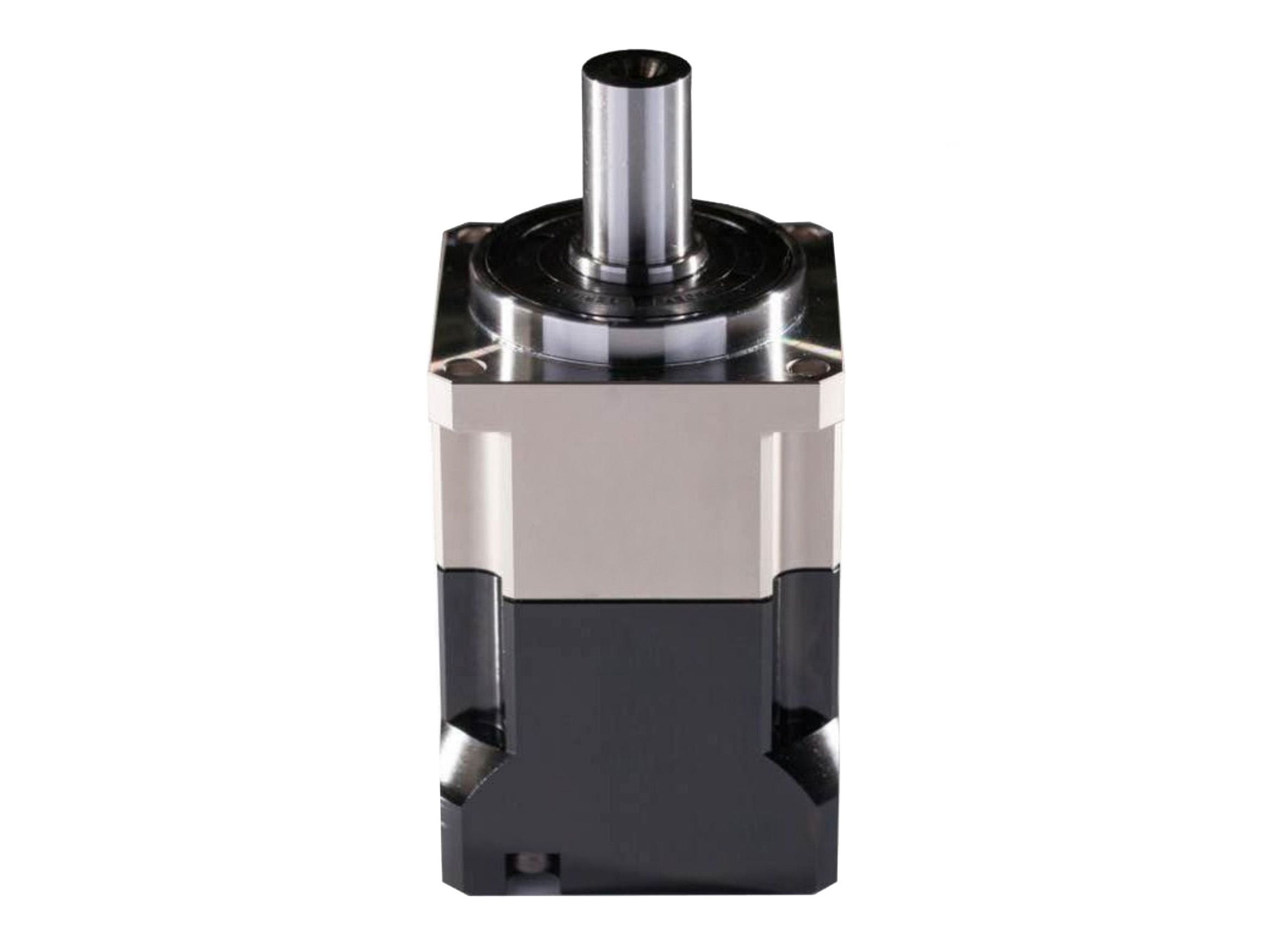

Système de transmission planétaire à réduction de vitesse avec bride carrée

Name: Système de transmission planétaire à réduction de vitesse avec bride carrée
SKU: 0

● Introduction

Le réducteur planétaire à bride carrée avec arbre de sortie est un système de transmission planétaire avec une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, tous deux positionnés sur le même plan. Le réducteur présente un carter carré et une bride de sortie carrée. La transmission de puissance et la réduction de vitesse sont obtenues par un engrenage multi-étages. Sa conception compacte et économe en espace le rend idéal pour les applications industrielles générales avec des contraintes spatiales ou nécessitant une orientation verticale entrée-sortie.

Contactez-nous

Caractéristiques

▪ Structure carrée du carter et de la bride

Le carter de la boîte de vitesses et la bride de sortie sont conçus dans une configuration carrée. Les vis sont fixées vers le haut depuis le bas et fixées à la structure de montage.

▪ Configuration d'entrée-sortie à 90 degrés
L'arrangement d'arbre perpendiculaire optimise l'utilisation de l'espace et redirige le couple de sortie.

▪ Engrenages hélicoïdaux et coniques à haute efficacité
Utilise des engrenages hélicoïdaux combinés à un ensemble d'engrenages coniques intégrés, maintenant une efficacité supérieure à 90 % dans la transmission multi-étages.

▪ Haute précision et faible jeu
Les engrenages rectifiés avec précision et un mécanisme de verrouillage de type pince minimisent le jeu à ≤2 minutes d'arc (1/30 de degré), répondant aux exigences strictes de précision de positionnement des systèmes servo.

▪ Capacité de charge exceptionnelle
L'engrènement multi-dents répartit uniformément les charges. Les engrenages céments et trempés associés à des roulements à aiguilles permettent un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs supérieure.

▪ Faible bruit et fonctionnement stable
La technologie brevetée de réduction du bruit et la conception d'engrènement par roulement des dents hélicoïdales réduisent le bruit de fonctionnement tout en garantissant des performances fluides et sans vibrations.

▪ Conception durable et sans entretien
Les joints de haute qualité et la technologie de lubrification permanente assurent une durée de vie des engrenages dépassant 20 000 heures, même dans des environnements difficiles avec des températures élevées ou une exposition à la poussière.

Spécifications

Feuille 1



Tableau des paramètres		Numéro de segment	Rapport	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Couple de sortie nominal	Nm	simple	3	—	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		double	15	—	50	120	190	320	550	1080
			16	19	—	—	—	—	—	—
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inertie de rotation	Kg.cm3	simple	3	—	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		double	15	—	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	—	—	—	—	—	—
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Feuille 2



Tableau des paramètres		Numéro de segment	Rapport	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Couple d'accélération max	Nm	1,2	1,8 fois le couple de sortie nominal
Couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	tr/min	1	3~10	5000	5000	4000	4000	3000	3000	2000
Vitesse d'entrée nominale	tr/min	2	15~100	5000	5000	4000	4000	3000	3000	2000
Vitesse d'entrée max	tr/min	1	3~10	10000	10000	8000	8000	6000	6000	4000
Vitesse d'entrée max	tr/min	2	15~100	10000	10000	8000	8000	6000	6000	4000
Jeu ultraprecis	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Jeu ultraprecis	arcmin	2	15~100	—	—	—	≤3	≤3	≤3	≤3
Jeu précis	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Jeu précis	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Jeu standard	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Rigidité torsionnelle	Nm/arcmin	1,2	3~100	3.2	8	14	27	52	148	305
Force radiale max	N	1,2	3~100	980	1730	33250	7000	9600	14500	27800
Force axiale max	N	1,2	3~100	490	865	1625	3500	4800	7250	13900
Moment de basculement	Nm	1,2	3~100	34	77	152	325	530	920	1840
Durée de vie	h	1,2	3~100	20000h (fonctionnement continu 10000h)
Efficacité	%	1	3~10	≥97%
Efficacité	%	2	15~100	≥94%
Poids	kg	1	3~10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Poids	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Température de Fonctionnement	℃	1,2	3~100	-10℃-90℃
Lubrification		1,2	3~100	Graisse synthétique
Classe de protection		1,2	3~100	IP65
Position de montage		1,2	3~100	Toute direction
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	1	3~10	≤56	≤58	≤60	≤63	≤65	≤67	≤70
Niveau de bruit (N1=3000tr/min, sans charge)	dB(A)	2	15~100	≤56	≤60	≤63	≤63	≤65	≤67	≤70
			3	—	0.16	0.61	3.25	9.21	28.98	69.61
