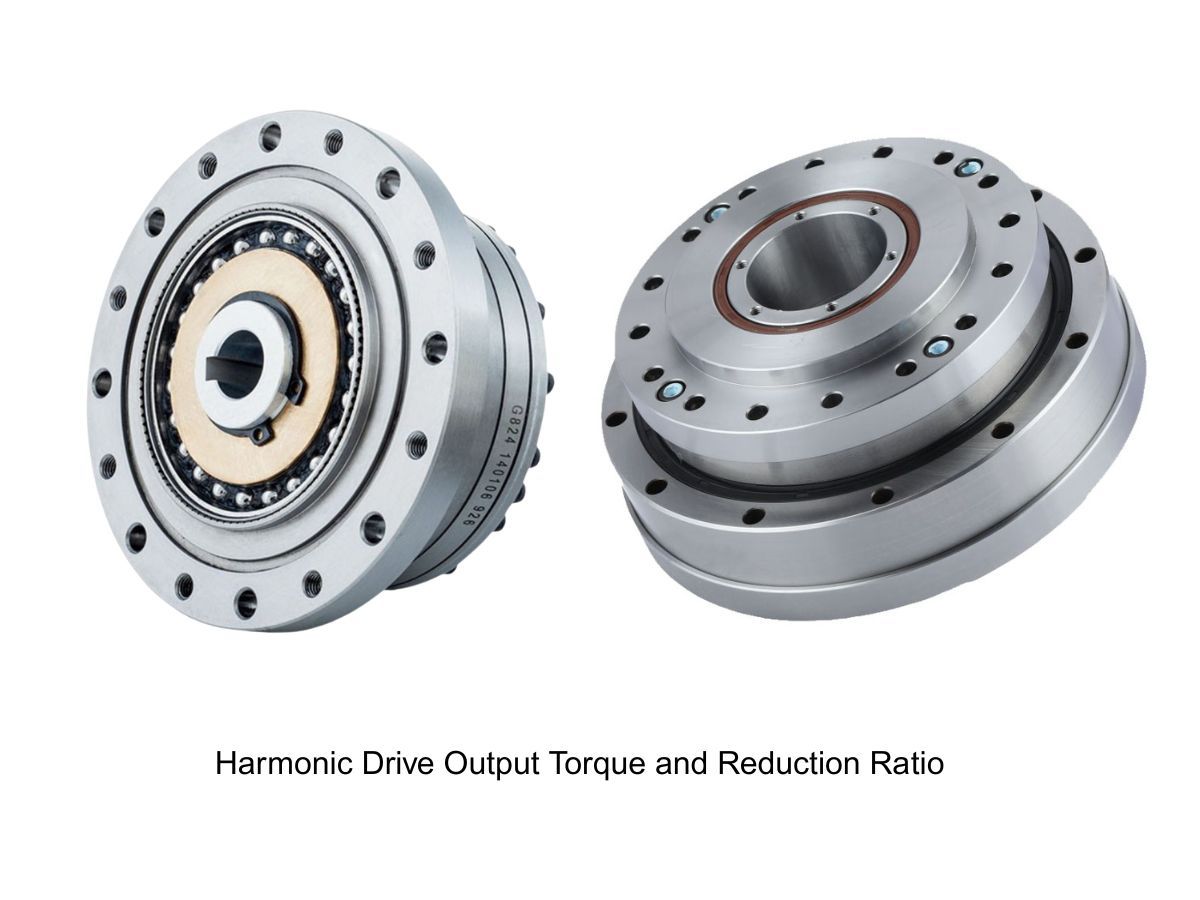

Entraînements harmoniques, avec leur structure compacte, leur faible jeu et leur haute rigidité, sont devenus des composants essentiels dans les équipements haut de gamme tels que les robots et les systèmes aérospatiaux. Cependant, de nombreux ingénieurs rencontrent un phénomène courant : lorsque le rapport de réduction dépasse un certain niveau (par exemple, au-dessus de 100), la croissance du couple de sortie ralentit progressivement ou même se stabilise, contredisant clairement l'hypothèse dérivée selon laquelle "le couple est proportionnel au rapport de réduction".

Je n'avais pas accordé beaucoup d'attention à ce problème auparavant, mais une récente discussion avec un ami m'a incité à l'examiner plus en profondeur. Après avoir consulté les documents pertinents, j'ai organisé mes conclusions dans cet article, espérant qu'il pourra aider les ingénieurs qui pourraient être confus par ce sujet.

1. Idéal vs. Réalité : La "limite théorique supérieure" de l'amplification de couple

Nous savons que le couple de sortie d'un réducteur suit la formule :

T_out = T_in × i × η

où T_in est le couple d'entrée, i est le rapport de réduction et η est l'efficacité de transmission. Selon cette logique, augmenter le rapport de réduction devrait entraîner une augmentation proportionnelle du couple de sortie, c'est la base théorique de la "réduction de vitesse et amplification de couple".

Cependant, les performances réelles des entraînements harmoniques brisent cette attente idéale. Une fois que le rapport de réduction atteint un certain seuil (généralement au-dessus de 100 ou 120), l'augmentation du couple de sortie, en particulier du couple de sortie nominal et de la charge moyenne maximale admissible, se réduit rapidement et finit par entrer dans une "zone de saturation". Même si le rapport de réduction continue d'augmenter, le couple n'augmente plus de manière significative.

Ce phénomène n'est pas un défaut de produit, mais le résultat inévitable des effets combinés des propriétés des matériaux, de la conception structurelle et des caractéristiques de transmission.

2. Analyse approfondie : Trois causes principales de la saturation de couple à haut rapport de réduction

La stagnation de la croissance du couple dans les entraînements harmoniques est essentiellement un processus dans lequel l'amplification théorique du couple est progressivement compensée par les contraintes d'ingénierie réelles. Ces contraintes peuvent être résumées en trois facteurs clés, chacun étant étroitement lié à la structure et aux principes de transmission de l'entraînement.

2.1 Limites de charge des matériaux et de la structure : Le "plafond" de la roue flexible et des engrenages

Le mécanisme de transmission central d'un entraînement harmonique repose sur la déformation élastique périodique de la roue flexible. La roue flexible est continuellement soumise à des contraintes alternées, et sa capacité de charge est strictement limitée par la résistance à la fatigue du matériau. Peu importe à quel point le rapport de réduction augmente, les propriétés du matériau et les dimensions géométriques de la roue flexible ne s'améliorent pas en conséquence, il y a une limite supérieure claire à la contrainte qu'elle peut supporter.

Dans le même temps, la transmission du couple dépend fondamentalement de l'engrènement des engrenages. La capacité de charge est déterminée par des facteurs clés tels que la surface de contact des dents et la résistance à la racine des dents. Augmenter le rapport de réduction ne change pas ces paramètres physiques. Lorsque le couple de sortie théorique approche de la limite de charge structurelle, la croissance du couple stagne naturellement. C'est la contrainte physique la plus fondamentale.

2.2 Baisse de l'efficacité de transmission : "Perte d'énergie" derrière les hauts rapports de réduction

L'efficacité de transmission des entraînements harmoniques n'est pas constante ; elle diminue à mesure que le rapport de réduction augmente. Des rapports de réduction plus élevés signifient plus de dents d'engrenage engagées, ce qui entraîne des pertes accrues dues au frottement des surfaces des dents et à la déformation de la roue flexible. Une partie importante de la puissance d'entrée est convertie en chaleur plutôt qu'en puissance de sortie utile.

Cette dégradation de l'efficacité compense directement le gain de couple attendu d'un rapport de réduction plus élevé. Bien que théoriquement T_out devrait augmenter avec i, la réduction de η affaiblit considérablement le couple de sortie réel, entraînant finalement une croissance lente du couple.

2.3 Effets non linéaires de la déformation élastique : "Pertes cachées" dues à la réduction de la précision d'engrènement

En tant que composant élastique, la roue flexible présente une rigidité en torsion non linéaire. Sous un couple de charge élevé, une déformation élastique notable se produit dans la roue flexible et le générateur d'ondes. Cette déformation provoque un écart de l'engrènement par rapport à la trajectoire idéale, affectant non seulement la fluidité de la transmission mais aussi générant des pertes supplémentaires.

Dans des conditions de rapport de réduction élevé, ces effets non linéaires sont amplifiés. L'augmentation de l'écart d'engrènement et de la perte d'énergie limite davantage le couple de sortie effectif, rendant la saturation du couple plus prononcée.

Caractéristiques de transmission idéales vs. réelles

3. Signification en ingénierie : Pourquoi poursuivre des rapports de réduction élevés de toute façon ?

Si les rapports de réduction élevés ne peuvent pas augmenter continuellement le couple, pourquoi les ingénieurs préfèrent-ils toujours les entraînements harmoniques à haut rapport dans les robots, les machines-outils de précision et les applications similaires ?

La raison principale est que la logique de sélection passe de "l'amplification de couple" à "l'amélioration des performances". La véritable valeur des rapports de réduction élevés réside dans l'amélioration de la précision de transmission et des performances globales du système.

3.1 Amélioration de la précision de contrôle de mouvement et de la résolution de positionnement

Le nombre d'impulsions par tour d'un moteur servo est fixe. Un rapport de réduction élevé amplifie efficacement la résolution angulaire, après réduction, chaque impulsion du moteur correspond à une rotation beaucoup plus petite de l'arbre de sortie. Cela améliore considérablement la résolution de positionnement, ce qui est une exigence fondamentale pour un contrôle de haute précision.

3.2 Meilleure adaptation de la charge et amélioration de la réponse dynamique

Selon la formule d'inertie réfléchie :

J_reflected = J_load / i²

l'inertie de charge réfléchie vers l'arbre du moteur diminue avec le carré du rapport de réduction. Un rapport de réduction élevé réduit considérablement l'inertie réfléchie, facilitant l'adaptation du moteur à la charge. Cela se traduit par une réponse plus rapide, une stabilité améliorée et une réduction des vibrations et des erreurs.

3.3 Structure compacte et transmission à faible jeu

L'un des avantages principaux des entraînements harmoniques est leur capacité à atteindre des rapports de réduction élevés en une seule étape, éliminant le besoin de trains d'engrenages multi-étages. Cela simplifie la structure de transmission, réduit la taille et convient aux espaces d'installation compacts tels que les articulations de robots.

De plus, les entraînements harmoniques présentent un engagement multi-dents, jusqu'à 30 % des dents totales peuvent être engagées simultanément, permettant une transmission presque sans jeu et améliorant considérablement la répétabilité, une métrique de performance critique pour les équipements haut de gamme.

4. Conseils pratiques de sélection : Éviter les pièges des rapports de réduction élevés

Sur la base de ces caractéristiques, les ingénieurs devraient abandonner l'hypothèse selon laquelle "un rapport de réduction plus élevé équivaut à un couple plus élevé" et se concentrer plutôt sur les besoins réels de l'application. Trois points clés méritent une attention particulière :

4.1 Prioriser le couple de sortie nominal

Plutôt que de s'appuyer excessivement sur des calculs théoriques, les ingénieurs devraient principalement se référer aux fiches techniques des fabricants et se concentrer sur le couple de sortie nominal et le couple de pointe. Ces valeurs tiennent déjà compte de la résistance des matériaux, des pertes d'efficacité et d'autres facteurs réels, les rendant bien plus représentatives des conditions de fonctionnement réelles.

4.2 Adapter le rapport de réduction aux priorités de l'application

Si un couple élevé est l'exigence principale, choisir un modèle plus grand ou de plus grande capacité est plus efficace que simplement augmenter le rapport de réduction. Si une haute précision et une résolution élevée sont les principaux objectifs, alors un modèle à haut rapport de réduction peut être sélectionné pour tirer pleinement parti de ses avantages en termes de précision.

4.3 Faire attention aux détails d'installation et de maintenance

Une lubrification adéquate et une dissipation de chaleur efficace aident à atténuer les pertes d'efficacité et la fatigue des matériaux, prolongeant la durée de vie. Un alignement précis lors de l'installation réduit la déformation de la roue flexible et l'écart d'engrènement, évitant des pertes inutiles. Ces détails ont un impact direct sur les performances réelles et la stabilité du couple.

Le manque d'augmentation significative du couple à des rapports de réduction élevés dans les entraînements harmoniques est le résultat des effets combinés des limites de charge des matériaux, de la baisse de l'efficacité de transmission et de la déformation élastique, et non un défaut du principe de transmission lui-même. La véritable valeur des entraînements harmoniques a depuis longtemps dépassé la simple "amplification de couple", évoluant vers l'amélioration de la précision, l'adaptation de la charge et l'optimisation structurelle, en faisant un élément clé du contrôle précis dans les équipements de haute précision.
