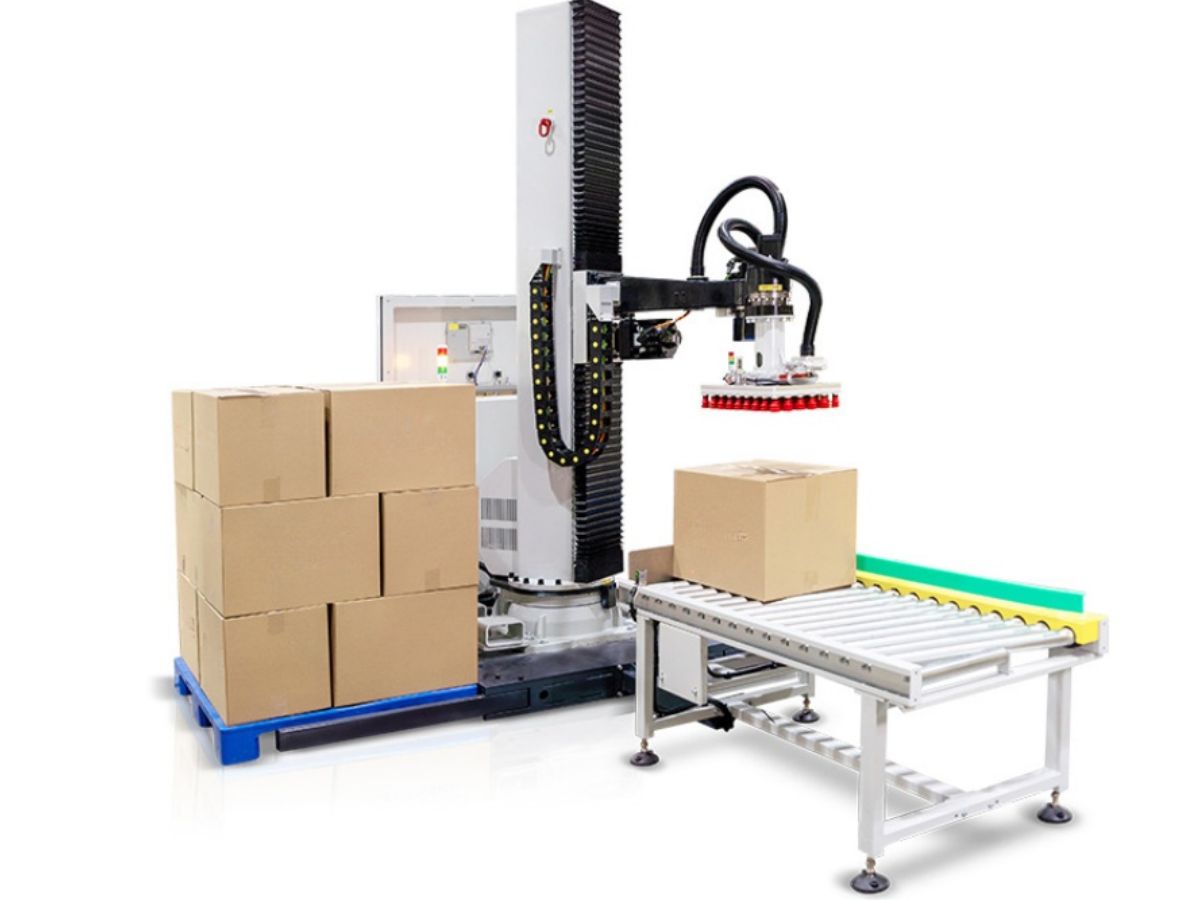

Boîtes de vitesses planétairessont devenues des composants de transmission essentiels dans les robots de palettisation car leurs caractéristiques techniques correspondent précisément aux exigences opérationnelles clés des robots, notamment la manipulation de charges lourdes, les cycles de démarrage-arrêt à haute fréquence, le positionnement précis, le fonctionnement continu 24 heures sur 24 et l'espace d'installation limité des articulations. Par rapport aux réducteurs traditionnels tels que les réducteurs à roue et vis sans fin et les réducteurs à engrenages droits conventionnels, les boîtes de vitesses planétaires offrent de multiples avantages irremplaçables en termes d'adaptabilité d'application, de performance opérationnelle et de rentabilité.

Ces avantages correspondent directement aux besoins fondamentaux des différentes étapes de travail des robots de palettisation et peuvent être résumés en quatre dimensions clés : adéquation des performances, fiabilité opérationnelle, adaptabilité structurelle et efficacité économique. Chaque avantage est fortement lié aux scénarios d'application réels des robots de palettisation, garantissant une excellente applicabilité pratique.

1. Densité de couple élevée et grands rapports de réduction pour la manipulation de charges lourdes

Les boîtes de vitesses planétaires utilisent une structure de transmission à engrenages planétaires internes, permettant une sortie de couple extrêmement élevée dans un design compact et léger. Leur densité de couple est significativement plus élevée que celle des réducteurs traditionnels.

Les articulations de la taille et du bras principal des robots de palettisation doivent supporter des charges utiles allant de dizaines à centaines de kilogrammes, en plus du poids du bras robotique lui-même. Les boîtes de vitesses planétaires amplifient le couple du moteur dans un espace d'installation limité des articulations, répondant pleinement aux exigences de manipulation de charges lourdes pour les cartons, sacs, fûts et matériaux emballés, tout en évitant des boîtes de vitesses surdimensionnées qui augmenteraient l'inertie du bras et réduiraient la flexibilité du mouvement.

2. Faible jeu et haute précision pour garantir des motifs de palettisation stables et précis

Les boîtes de vitesses planétaires de précision industrielle conçues pour les robots de palettisation peuvent atteindre des valeurs de jeu ≤3 arcmin, certains modèles haute précision atteignant ≤1 arcmin.

Un faible jeu élimine les zones mortes de transmission et garantit une réponse rapide et précise des articulations. Qu'il s'agisse d'ajuster les positions des palettes par rotation de la taille ou de placer des charges avec précision à l'aide de l'articulation du poignet, les boîtes de vitesses planétaires permettent une répétabilité élevée (les robots de palettisation atteignent généralement une répétabilité de ±0,1 mm). Cela évite le désalignement des charges, l'empilement irrégulier et l'effondrement des palettes, répondant aux exigences strictes de précision d'empilement des industries telles que l'alimentaire, la chimie et la logistique.

3. Efficacité de transmission élevée pour réduire la consommation d'énergie et la charge du moteur

Les boîtes de vitesses planétaires à un étage peuvent atteindre des efficacités de transmission de 97 % à 99 %, et les configurations multi-étages maintiennent généralement des efficacités supérieures à 90 %, bien au-dessus de celles des réducteurs à roue et vis sans fin (70 % à 85 %).

Les robots de palettisation fonctionnent dans des cycles de service cycliques à haute fréquence. Une efficacité de transmission élevée réduit significativement la perte de puissance du moteur, diminuant la consommation d'énergie globale tout en minimisant l'échauffement du moteur et les contraintes mécaniques. Cela aide à prévenir les pannes de moteur causées par un fonctionnement à haute charge prolongé et améliore la fiabilité du système.

4. Rigidité élevée et résistance aux chocs pour les démarrages-arrêts et inversions fréquents

Les opérations des robots de palettisation impliquent des cycles continus de démarrage-accélération-décélération-inversion. Les articulations des robots sont constamment soumises à des charges de choc et des couples alternés, tels que les chocs inertiels lors de la saisie et les charges de freinage lors du placement des matériaux.

Les boîtes de vitesses planétaires sont dotées de porteurs planétaires, engrenages et arbres de sortie en acier allié forgé à haute résistance, combinés à une conception structurelle rigide. Cela leur permet d'absorber efficacement les charges de choc et de résister aux couples alternés, évitant la déformation et l'usure des composants de transmission. En conséquence, elles sont bien adaptées à un fonctionnement continu 24 heures sur 24 en ligne de production à haute intensité, réduisant significativement les taux de défaillance des boîtes de vitesses.

5. Capacité de charge radiale et axiale élevée pour les moments de flexion du bras robotique

Les articulations des robots de palettisation sont soumises non seulement au couple, mais aussi à des charges radiales substantielles et à des moments de flexion en raison de la structure en porte-à-faux du bras. Par exemple, lorsque le bras principal est levé, l'arbre de sortie de la boîte de vitesses doit simultanément supporter le couple, le poids du bras et les forces radiales induites par la charge utile.

Les boîtes de vitesses planétaires sont équipées d'ensembles de roulements de haute précision au niveau de la sortie, leur permettant de gérer simultanément un couple élevé, des charges radiales et des charges axiales sans nécessiter de roulements de support externes supplémentaires. Cela simplifie la conception de la structure des articulations et évite la déformation ou le blocage de l'arbre causé par une capacité de charge insuffisante.

6. Fonctionnement fluide et faible bruit pour les environnements d'atelier industriel

Les engrenages des boîtes de vitesses planétaires subissent un meulage de haute précision et une modification de profil, garantissant un engrènement uniforme et minimisant les vibrations et les chocs pendant le fonctionnement. Les niveaux de bruit typiques en fonctionnement sont inférieurs à 60 dB, significativement plus bas que ceux des réducteurs à engrenages conventionnels.

Les robots de palettisation sont largement déployés dans les installations alimentaires, pharmaceutiques et logistiques, où un faible bruit améliore l'environnement de travail. Une transmission fluide réduit également les vibrations du bras, évitant l'instabilité ou le renversement des matériaux pendant la manipulation, particulièrement pour les poudres en sac et les produits en bouteille.

7. Conception compacte et modulaire pour la miniaturisation des robots et l'intégration système

Les boîtes de vitesses planétaires présentent une conception coaxiale, avec les arbres d'entrée et de sortie alignés, résultant en un facteur de forme compact et une longueur axiale courte. Cela permet une intégration directe avec les moteurs servo, s'adaptant parfaitement à l'espace d'installation limité des articulations des robots de palettisation telles que la taille et le poignet.

Leur conception modulaire permet une configuration flexible des valeurs de couple nominal, des rapports de réduction et des options de montage pour différentes articulations, éliminant le besoin de concevoir des structures de transmission uniques pour chaque articulation et simplifiant la conception mécanique globale et l'assemblage.

8. Options de montage flexibles pour différentes dispositions d'articulations de robots

Les boîtes de vitesses planétaires conçues pour les robots de palettisation prennent en charge diverses méthodes de montage, y compris le montage à bride, le montage sur arbre et l'installation à pince. Ces options permettent une intégration transparente avec différentes structures d'articulations, telles que la base de rotation de la taille, les articulations du bras principal et les connexions poignet/effecteur terminal, sans nécessiter d'adaptateurs de montage supplémentaires. Cela réduit la complexité de la conception mécanique et les coûts de fabrication.

9. Longue durée de vie avec un temps d'arrêt minimal

Les composants de transmission principaux sont traités par cémentation et trempe, suivis d'un meulage de haute précision pour garantir une excellente résistance à l'usure. Les boîtes de vitesses sont lubrifiées avec une graisse haute performance sans entretien à vie, offrant une viscosité élevée, une stabilité thermique et des propriétés anti-usure.

Les systèmes d'étanchéité consistent généralement en des joints à lèvres doubles combinés à des anneaux de protection contre la poussière, empêchant efficacement la contamination et les fuites de lubrifiant. Dans des conditions industrielles normales, les boîtes de vitesses planétaires peuvent atteindre des durées de vie de plus de 100 000 heures, correspondant généralement à la durée de vie du robot de palettisation lui-même et réduisant significativement les temps d'arrêt pour maintenance.

10. Faible taux de défaillance et remplacement facile pour minimiser les coûts de maintenance

Les boîtes de vitesses planétaires présentent une structure interne simple et standardisée et des interfaces standardisées avec les moteurs servo. En cas de défaillance rare, la boîte de vitesses entière peut être rapidement retirée et remplacée sans démontage complexe ou compétences de réparation spécialisées.

Avec un taux de défaillance significativement plus bas que celui des réducteurs traditionnels, les boîtes de vitesses planétaires réduisent également les besoins en stock de pièces de rechange et abaissent les coûts totaux de maintenance sur le cycle de vie des systèmes de robots de palettisation.
