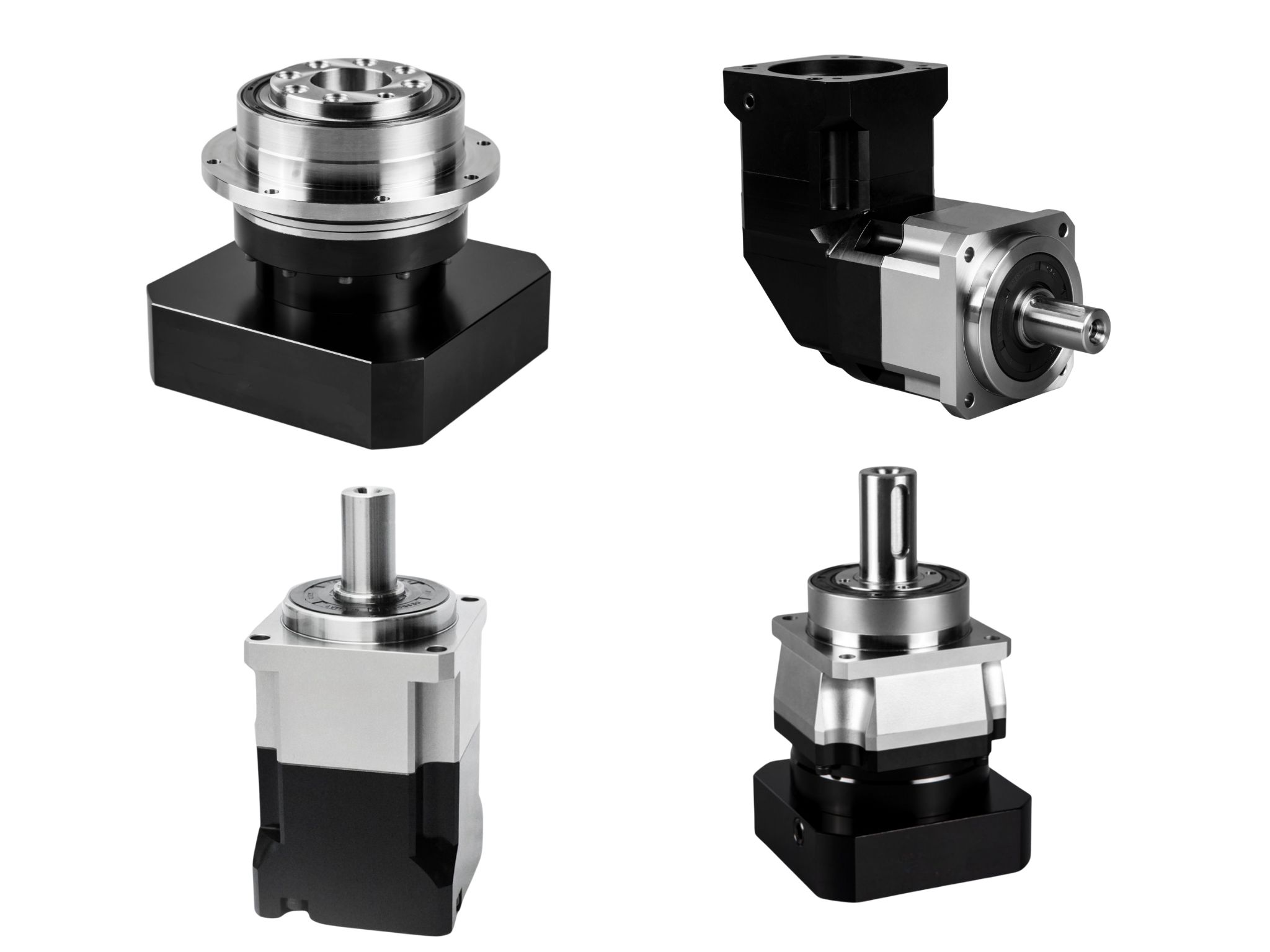

En tant que "maillon central" des systèmes de transmission, les réducteurs planétaires sont largement utilisés dans les équipements d'automatisation, la robotique, les lignes de convoyage et de nombreuses autres applications.
Lors du choix d'un réducteur planétaire, les paramètres généralement considérés en premier sont le couple de sortie, la vitesse et le rapport de réduction, le type de moteur, la vitesse de sortie maximale, le jeu, la rigidité torsionnelle, la durée de vie, la méthode de montage et la configuration de sortie.

Forte de nombreuses années d'expérience dans l'accompagnement des clients pour la sélection de réducteurs, HONPINE a élaboré un guide approfondi et identifié plusieurs pièges courants afin d'aider les utilisateurs à prendre des décisions plus fiables et rentables.

Étapes de sélection d'un réducteur planétaire

●Déterminer le couple et la vitesse requis par la charge.

● Déterminer le rapport de vitesse global entre la vitesse du moteur et celle de la charge.

● Déterminer le rapport de réduction du réducteur, ainsi que toute réduction supplémentaire en dehors du réducteur (poulies, chaînes, engrenages externes, etc.).

● Déterminer le facteur de service applicable et le facteur de charge excentrée (K).

Calculer le couple de sortie réellement requis du réducteur, et sélectionner un réducteur dont le couple thermique maximal de sortie est supérieur à cette valeur
(applicable aux réducteurs en fonte WG ; non applicable aux réducteurs en aluminium WGA).

● Déterminer le couple de sortie de conception (couple réel multiplié par le facteur de service), et sélectionner un réducteur dont le couple mécanique maximal de sortie est supérieur à cette valeur
(le réducteur doit également répondre à toutes les autres exigences).

● Déterminer les tailles requises des poulies, engrenages et autres composants de transmission, calculer la charge excentrée, et sélectionner un réducteur avec une charge excentrée nominale supérieure
(le réducteur doit également répondre à toutes les autres exigences).

● Confirmer que le réducteur sélectionné répond à toutes les exigences du système et de l'application.

Sélectionner un moteur compatible.

Pièges courants dans la sélection d'un réducteur planétaire

Se concentrer uniquement sur le rapport de réduction en négligeant l'adaptation de l'inertie

Le rapport de réduction ne résout que le problème d'adaptation de vitesse, tandis que l'adaptation de l'inertie détermine directement les performances dynamiques du système.

En termes simples, l'inertie est la résistance d'un objet à l'accélération. Si l'inertie de charge à la sortie du réducteur est mal adaptée à l'inertie du rotor du moteur, c'est comme un petit cheval tirant une lourde charge. Le moteur doit générer un couple supplémentaire pour surmonter l'inertie, ce qui entraîne une réponse lente, une précision de positionnement médiocre et un fonctionnement instable.

L'adaptation de l'inertie doit être vérifiée : Dans les applications générales, le rapport entre l'inertie de charge et l'inertie du rotor du moteur doit être maintenu dans un rapport de 5:1.

Pour les équipements de haute précision, il doit être contrôlé dans un rapport de 3:1.

Logique de calcul : Inertie de charge = (rapport de réduction)² × inertie de charge réelle
(y compris les pièces à usiner, les bandes transporteuses et tous les composants mobiles).

Négliger le facteur de sécurité et sélectionner uniquement sur la base des conditions nominales

Dans les conditions réelles de fonctionnement, les charges sont rarement constantes.
Les chocs au démarrage, les fluctuations du poids des matériaux et les blocages inattendus peuvent tous faire en sorte que la charge dépasse momentanément sa valeur nominale.

Si aucun facteur de sécurité n'est prévu, le réducteur fonctionnera en surcharge prolongée, accélérant l'usure des composants clés tels que les engrenages et les roulements, et réduisant considérablement la durée de vie.

Le facteur de sécurité n'est pas un "gaspillage", mais une "assurance" : En fonction des caractéristiques de fluctuation de charge, un facteur de sécurité de 1,2 à 2,0 doit être appliqué de manière raisonnable.

Poursuivre excessivement la haute précision et entraîner des coûts inutiles

La précision d'un réducteur planétaire (telle que le jeu et la précision de répétition de positionnement) est directement liée au coût. Chaque augmentation du niveau de précision peut considérablement augmenter les coûts de fabrication. Cependant, toutes les applications ne nécessitent pas une ultra-précision.

Poursuivre aveuglément une haute précision peut entraîner : Une augmentation inutile des coûts, Des exigences plus élevées en matière de précision d'installation, Une difficulté et un coût de maintenance accrus.

Le principe fondamental de la sélection de la précision : Correspondre aux exigences réelles de contrôle et de positionnement, et non "le plus élevé, le mieux".

Négliger les détails d'installation et créer des risques opérationnels cachés

La précision d'installation d'un réducteur planétaire a un impact direct sur ses performances de fonctionnement.

Un désalignement d'arbre génère des forces radiales supplémentaires.

Des forces axiales excessives sollicitent les roulements.

Ces deux conditions accélèrent l'usure, augmentent le bruit et peuvent même entraîner une défaillance mécanique.

Exigences clés : Assurer un alignement correct des arbres, Éviter les charges radiales et axiales excessives.

Pratiques recommandées : Utiliser un comparateur lors de l'installation pour vérifier l'alignement
→ Erreur de coaxialité entre l'arbre du moteur et l'arbre d'entrée du réducteur ≤ 0,02 mm.

Éviter les connexions trop rigides ; utiliser des accouplements flexibles pour compenser le désalignement et réduire les forces radiales. Ne jamais frapper l'arbre du réducteur lors de l'installation pour éviter d'endommager les engrenages et roulements internes.
