Parmi les métriques de performance des boîtes de vitesses, la rigidité en flexion (souvent négligée par rapport à la précision et à la rigidité torsionnelle) détermine directement les limites d'usinage des machines-outils CNC. Le réducteur planétaire anti-jeu HONPINE redéfinit ces limites avec ses paramètres ultra-élevés.

Qu'est-ce que la rigidité en flexion ?

La rigidité en flexion (également appelée rigidité au moment ou rigidité au basculement) mesure simplement la capacité d'une boîte de vitesses à résister au "fléchissement". Son unité est Nm/arcmin – une valeur plus élevée signifie moins de basculement sous la même force externe, c'est-à-dire une "colonne vertébrale plus rigide".
Exemple : 1 Nm/arcmin signifie qu'appliquer un couple de 1 Nm incline l'arbre de sortie de 1 arcmin (1 arcmin ≈ 0,0167°).

Comment la rigidité en flexion est-elle testée ?

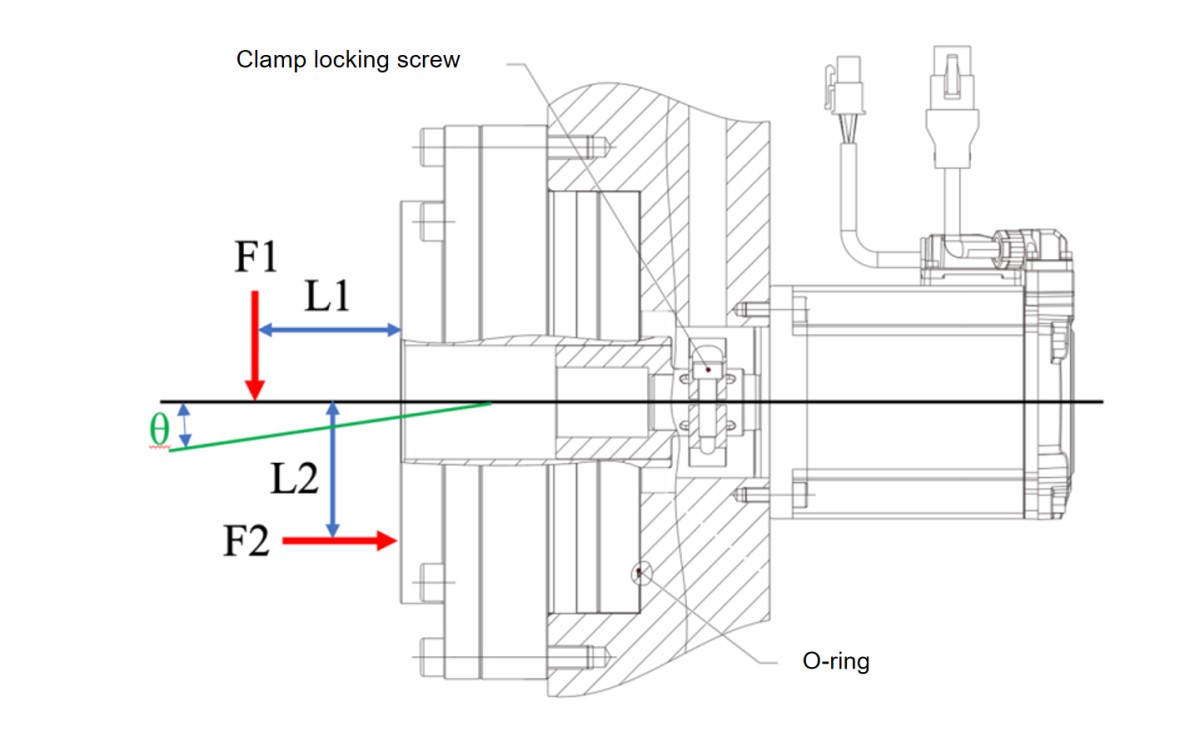

Le principe de mesure est intuitif (voir schéma ci-dessous) :

• Appliquer des forces F₁ et F₂ à l'extrémité de sortie, avec des bras de levier L₁ et L₂.

• Calculer les moments de flexion : W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• Mesurer la déflexion angulaire résultante θ de l'arbre de sortie.

• Calculer la rigidité en flexion : Nm/arcmin = W / θ.


Des valeurs plus élevées = une rigidité accrue = moins de basculement sous charge.

Pourquoi la rigidité en flexion est-elle importante dans les applications CNC ?

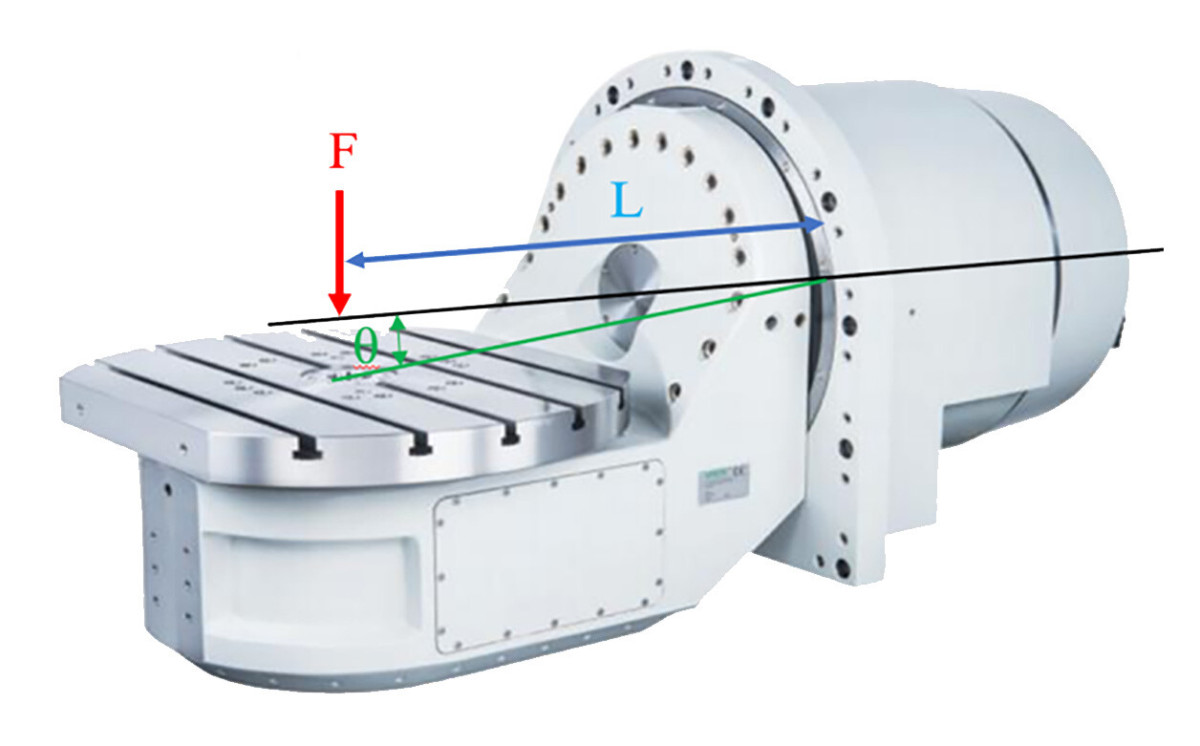

Considérez une table rotative CNC 5 axes (schéma ci-dessous) : Une force radiale F agit à une distance L de la boîte de vitesses, provoquant une déflexion angulaire θ sur l'axe A.Scénario:

 Table de 210mm, axe A sous charge radiale de 100kg (F), bras de levierL= 240mm. Comparaison de performance :

Harmonic Drive® japonais (Modèle 40)

Rigidité : 264,6 Nm/arcmin

Déflexion : θ = (F × g × L) / 264,6 = 0,89 arcmin

Déplacement à F : 0,062 mm

Cycloïde de style RV® japonais (Modèle RV-40E)

Rigidité : 931 Nm/arcmin

Déflexion : θ = (F × g × L) / 931 = 0,25 arcmin

Déplacement : 0,0174 mm

Conception anti-jeu allemande (Modèle 056)

Rigidité : 1 170 Nm/arcmin

Déflexion : θ = (F × g × L) / 1 170 = 0,20 arcmin

Déplacement : 0,014 mm

Réducteur planétaire anti-jeu HONPINE (Modèle H3K-40T)

Rigidité : 2 250 Nm/arcmin

Déflexion : θ = (F × g × L) / 2 250 = 0,105 arcmin

Déplacement : 0,007 mm

Résumé : Comparaison de performance sous charges identiques

Le réducteur planétaire anti-jeu HONPINE H3K-40T atteint une supériorité décisive.

Conséquences d'une rigidité en flexion insuffisante en usinage CNC

Précision en chute : Désalignement outil-pièce → erreurs dimensionnelles/de forme.

Vibrations accrues : Fréquence naturelle plus basse → vibrations CNC, finition de surface médiocre.

Efficacité réduite : Vitesses d'avance CNC forcément plus basses → temps d'usinage plus longs.

Dommages aux outils : Les vibrations accélèrent l'usure/la fracture fragile → coûts plus élevés.

Comment HONPINE atteint une rigidité ultra-élevée

Roulements de table rotative intégrés de type "YRT" à 3 rangées

Pistes à aiguilles usinées directement sur les composants de la boîte de vitesses (conception monolithique)

Offre simultanément :

• Rigidité en flexion extrême

• Haute capacité de charge en moment

• Haute résistance à la poussée axiale

Runout minimal (face/radial) → stabilité maximale

Cette conception permet au réducteur planétaire anti-jeu de la série H3K de fournir un soutien inégalé dans des espaces compacts, gérant facilement des charges lourdes et des moments radiaux sévères dans les applications CNC de haute précision.

La rigidité en flexion dicte la précision, l'efficacité et la longévité des machines-outils CNC. Les réducteurs planétaires anti-jeu HONPINE prouvent que 2 250 Nm/arcmin n'est plus théorique – c'est désormais une réalité pour les systèmes CNC exigeants.
