Qu’est-ce qu’un actionneur d’articulation robotique ?
Un actionneur d’articulation robotique, également appelé actionneur d’articulation, est chargé d’entraîner et de contrôler le mouvement de chaque articulation et composant d’un robot. Il peut être classé en deux types :

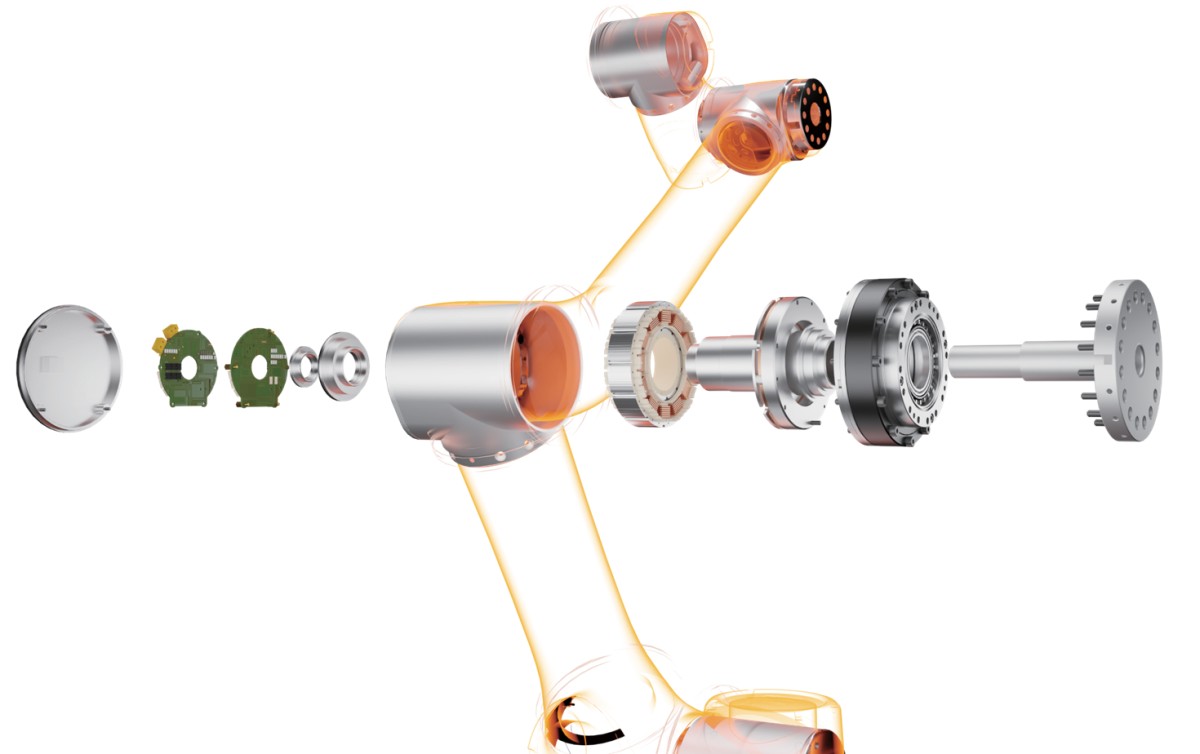

(1) Actionneur rotatif
Composé d’un moteur couple sans carcasse, d’un réducteur, d’un capteur de couple, d’un codeur et de roulements.

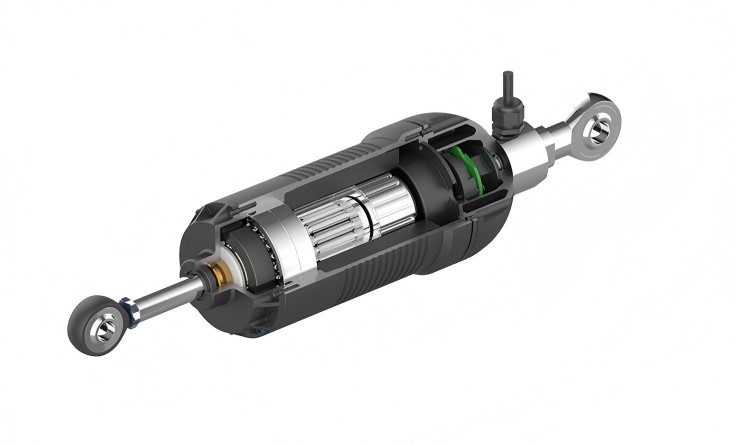

(2) Actionneur linéaire
Composé d’un moteur couple sans carcasse, d’une vis à rouleaux satellites, d’un capteur de couple, d’un codeur et de roulements.
La différence essentielle entre les deux réside dans le mécanisme de transmission :
Les actionneurs rotatifs utilisent des réducteurs
Les actionneurs linéaires utilisent des vis à rouleaux satellites
Classification des actionneurs rotatifs d’articulation robotique

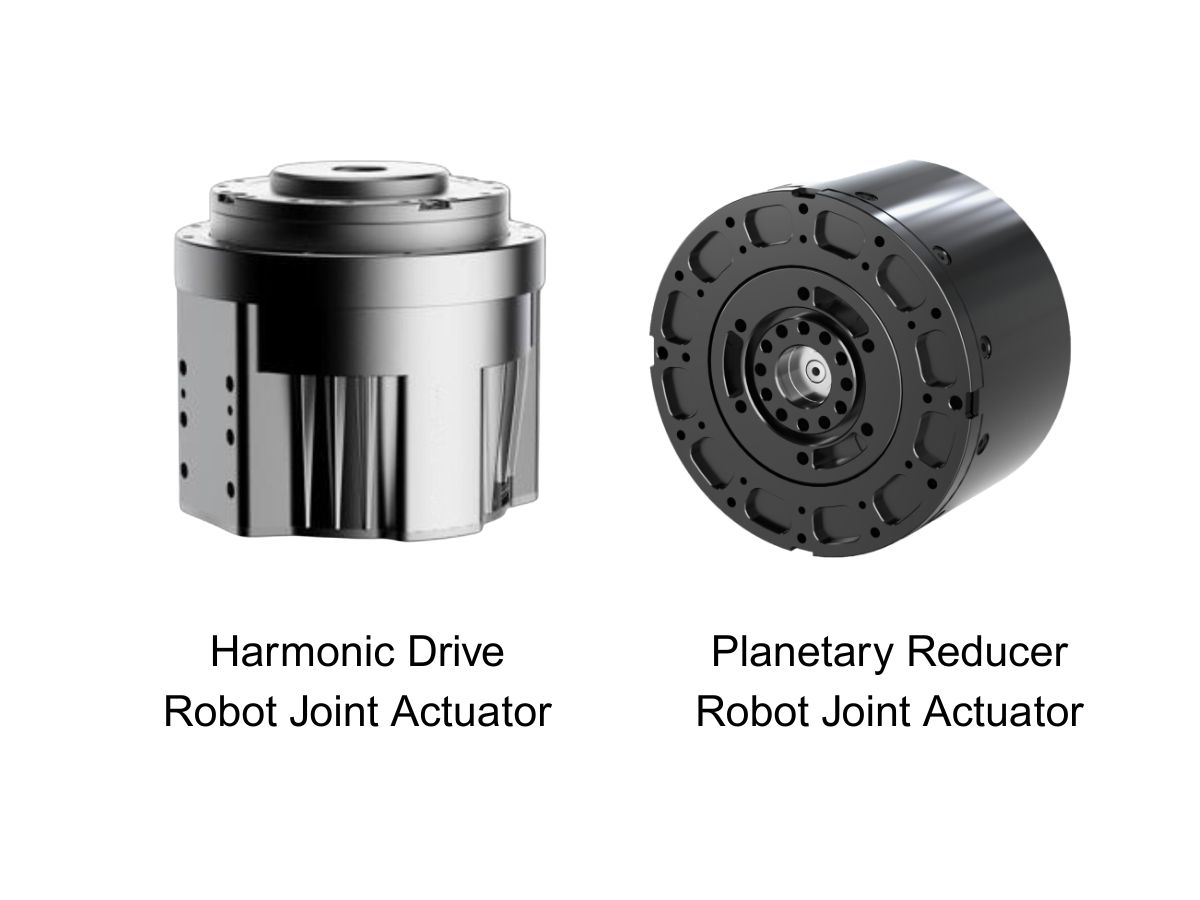

Deux types d’actionneurs rotatifs d’articulation robotique
Dans les solutions de transmission d’articulation de base, les actionneurs planétaires et harmoniques ont chacun leurs propres atouts. Choisir le bon type en fonction des exigences de l’application est essentiel pour atteindre l’équilibre optimal entre performances et coût.
Caractéristiques de l’actionneur rotatif d’articulation robotique à réducteur planétaire
Les actionneurs d’articulation planétaires reposent sur une transmission par engrenages rigides, offrant une forte fiabilité pour les applications lourdes.
Excellente capacité de charge radiale et axiale, résistant aux chocs et vibrations fréquents
Rendement de transmission élevé avec faible usure, adapté à un fonctionnement continu à long terme
Technologie mature avec coût de production de masse maîtrisable
Applications typiques :
Membres inférieurs et torse de robots humanoïdes et quadrupèdes, exosquelettes, entraînements AGV, bras robotisés lourds, nacelles lourdes et autres scénarios à forte charge et résistance aux impacts
Caractéristiques de l’actionneur rotatif d’articulation robotique à réducteur harmonique
Les modules d’articulation harmoniques reposent sur une technologie de transmission flexible, offrant une haute précision et une conception compacte.
Jeu presque nul pour un positionnement de très haute précision (précision au niveau du micron)
Taille plus petite et poids plus léger à couple identique, améliorant l’intégration du système
Transmission fluide avec faible bruit, idéale pour les environnements calmes
Applications typiques :
Robots collaboratifs, membres supérieurs et poignets de robots humanoïdes, assemblage de précision, inspection 3C, équipements médicaux et articulations légères d’interaction homme-machine
Types d’actionneurs rotatifs d’articulation robotique HONPINE
Le tableau ci-dessous fournit un guide de sélection de base pour les actionneurs rotatifs d’articulation robotique HONPINE :
Contactez-nous pour obtenir plus d’informations sur les actionneurs rotatifs d’articulation robotique HONPINE.
