Guide de sélection des modules d'articulation pour robots humanoïdes : choisir le bon module d'articulation harmonique pour chaque articulation du robot
Choisir le bon module d’articulation est l’une des décisions les plus importantes dans la conception d’un robot humanoïde.
Différentes articulations de robot nécessitent différents niveaux de couple, de vitesse, de rigidité et de capacité de charge utile. L’utilisation du même actionneur sur l’ensemble du robot augmente souvent le poids, réduit l’efficacité et limite les performances de mouvement.
Les modules d’articulation harmonique de la série HPJM-PRO de Honpine offrent une gamme complète d’actionneurs d’articulation intégrés pour robots humanoïdes, permettant aux ingénieurs d’optimiser chaque articulation, de la tête au bas du corps.
Chaque module intègre :
Moteur couple sans carcasse
Frein de sécurité
Double encodeur absolu
Servo-entraînement intégré
Prenant en charge EtherCAT et CANopen, la série HPJM-PRO offre une répétabilité de positionnement de ±10 arcsec et couvre un couple nominal de 1,8 N·m à 363 N·m.
Pourquoi les robots humanoïdes nécessitent-ils différents modules d’articulation ?
Contrairement aux robots industriels traditionnels, les robots humanoïdes exécutent des mouvements hautement dynamiques tout en conservant leur équilibre.
Chaque partie du corps présente des exigences mécaniques différentes.
Par exemple :
Les articulations de la tête privilégient la légèreté et une réponse rapide.
Les articulations du bras nécessitent un équilibre entre charge utile et flexibilité.
Les articulations de la taille assurent les ajustements de posture du haut du corps.
Les articulations du bas du corps exigent un couple élevé et une rigidité structurelle importante.
Le choix du module d’articulation harmonique approprié pour chaque emplacement améliore considérablement les performances globales du robot.

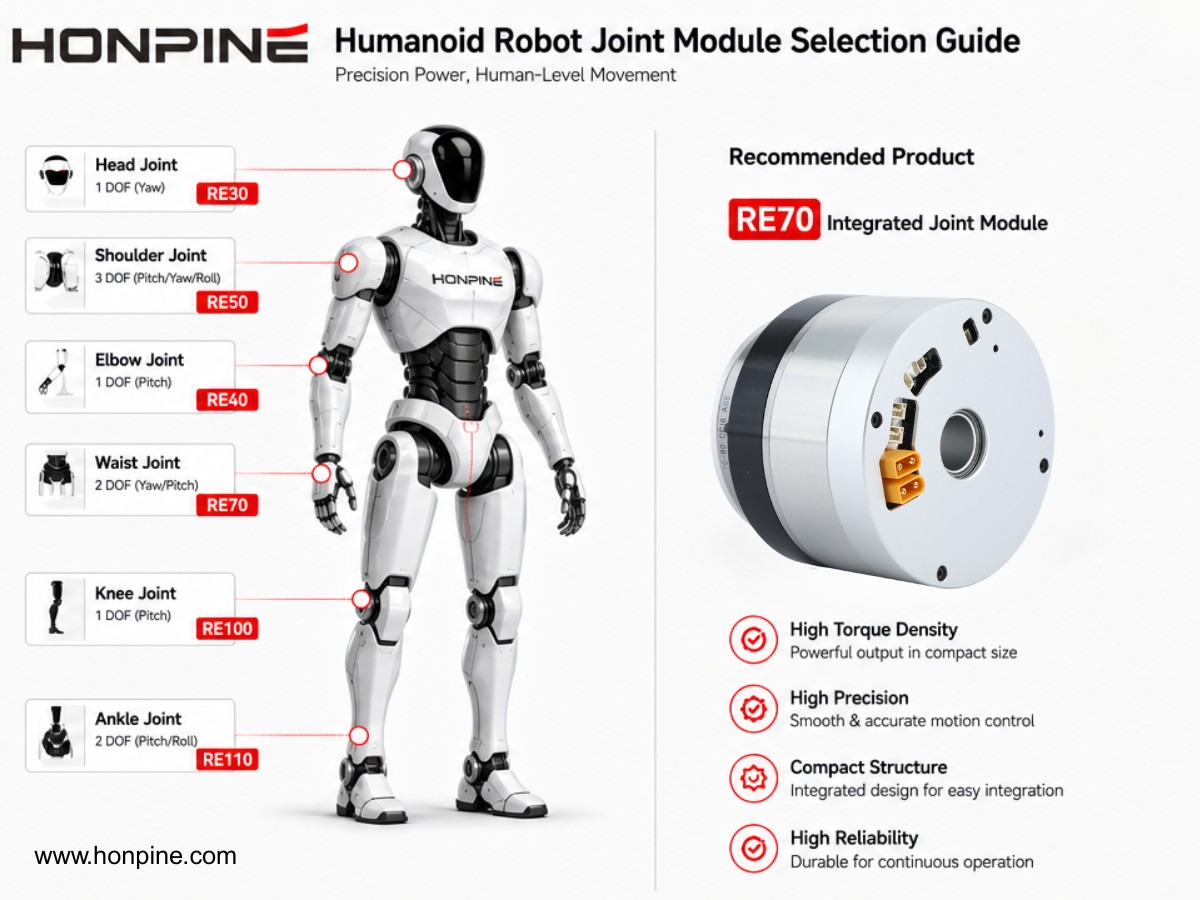

Modules d’articulation recommandés pour différentes parties du corps du robot
Module d’articulation de la tête
Modèle recommandé
HPJM-RE30-40-PRO-XX
Idéal pour :
Flexion du cou
Rotation du cou
Rotation de la tête
Caractéristiques
Couple nominal : 1,8–2,8 N·m
Poids : environ 0,18 kg
Arbre creux de 6 mm
Réponse à grande vitesse
Avantages
Faible inertie en mouvement
Interaction plus rapide
Meilleure gestion des câbles
Module d’articulation de l’épaule
Modèle recommandé
HPJM-RE60-70-PRO-XX
Couple nominal
19,8–30 N·m
Applications
Flexion de l’épaule
Rotation de l’épaule
Articulation principale porteuse
Avantages
Grande amplitude de mouvement
Forte capacité de charge utile
Mouvement du bras stable
Modules d’articulation du bras supérieur et de l’avant-bras
Modèles recommandés
HPJM-RE40-52-PRO-XX
HPJM-RE50-60-PRO-XX
Couple nominal
5–18 N·m
Applications
Articulations du coude
Bras supérieur
Avant-bras
Avantages
Sortie de couple équilibrée
Structure légère
Efficacité accrue du bras
Module d’articulation du poignet
Modèle recommandé
HPJM-RE30-40-PRO-XX
Applications
Rotation du poignet
Mains dextres
Effecteurs terminaux
Avantages
Conception compacte
Haute précision de positionnement
Poids réduit de l’effecteur terminal
Module d’articulation de la taille
Modèles recommandés
HPJM-RE70-80-PRO-XX
HPJM-RE70-90-PRO-XX
Couple nominal
32–50 N·m
Applications
Rotation de la taille
Flexion du corps
Contrôle de la posture du haut du corps
Avantages
Forte support structurel
Mouvement du corps fluide
Équilibre amélioré
Module d’articulation du bas du corps
Modèle recommandé
HPJM-RE100-120-PRO-XX
Couple nominal
94–169 N·m
Applications
Articulation de la hanche
Connexion de base
Support du bas du corps
Module d’articulation de flexion de la base
Modèle recommandé
HPJM-RE110-145-PRO-XX
Couple nominal
169–363 N·m
Applications
Flexion de la base
Support du corps robuste
Robots humanoïdes à forte charge
Avantages
Couple maximal
Grande rigidité
Locomotion stable
Tableau de configuration d’articulation recommandé
Pourquoi choisir les modules d’articulation Honpine HPJM-PRO ?
Comparée aux solutions d’actionnement conventionnelles, la série HPJM-PRO offre :
Moteur couple sans carcasse
Double encodeur absolu
Frein de sécurité
Servo-entraînement intégré
Communication EtherCAT & CANopen
Architecture modulaire pour une intégration plus simple
Large plage de couple de 1,8 N·m à 363 N·m
Applications typiques
La série HPJM-PRO convient aux :
Robots humanoïdes
Robots de service
Robots de recherche
Robots éducatifs
Robots d’accueil
Robots de santé
Robots d’hôtellerie
Robots collaboratifs industriels
À propos de la série Honpine HPJM-PRO
La série Honpine HPJM-PRO comprend sept tailles de châssis, de RE30 à RE110, couvrant un couple nominal de 1,8 N·m à 363 N·m.
Les configurations optionnelles comprennent :
Intégration d’un capteur de couple
Fonctionnement sur large plage de température (-40°C)
Bride de sortie personnalisée
Personnalisation du protocole de communication
Que votre robot soit conçu pour la recherche, le service commercial ou les applications industrielles, la série HPJM-PRO offre une solution d’articulation intégrée évolutive et fiable.
Demander un échantillon ou contacter Honpine
Vous recherchez le module d’articulation idéal pour robot humanoïde pour votre prochain projet ?
Contactez l’équipe Honpine pour discuter de votre application ou demander un échantillon de la série HPJM-PRO.
