Boîte d'engrenages à jeu nul HPG : redéfinir la transmission de précision pour les machines-outils haut de gamme et les tables rotatives

Introduction: Briser le compromis entre précision, couple et rigidité

Dans le domaine des machines-outils CNC haut de gamme, des centres d’usinage à cinq axes, des tables rotatives de précision et des équipements d’automatisation industrielle, les systèmes de transmission ont toujours été confrontés à un défi fondamental : il a été difficile d’obtenir en même temps une haute précision, une capacité de couple élevée et une grande rigidité.

Les moteurs à entraînement direct (DD) offrent une excellente précision de positionnement et une réponse dynamique rapide, mais ils peinent souvent à fournir un couple élevé, à assurer l’usinage de charges lourdes et à maîtriser le coût global du système. Les réducteurs RV offrent une forte capacité de charge et une densité de couple élevée, mais ils présentent encore des limites en matière de contrôle du jeu, de maintien de la précision et de stabilité de la précision à long terme. Les transmissions harmoniques atteignent une précision remarquable dans des conceptions compactes, mais leur rigidité plus faible et leurs limites de fatigue restreignent leur application dans les environnements d’usinage intensif.

Pour les équipements de fabrication modernes, les utilisateurs exigent de plus en plus une solution de transmission capable d’offrir dans un ensemble compact la précision d’un entraînement direct, la densité de couple d’un RV et une rigidité structurelle supérieure.

Leréducteur HPG à jeu nula été développé pour répondre à ce défi. Grâce à une structure innovante d’élimination automatique du jeu par compensation, HPG combine précision, capacité de couple, rigidité et stabilité à long terme, créant une nouvelle génération de technologie de transmission haute performance pour les applications industrielles exigeantes.

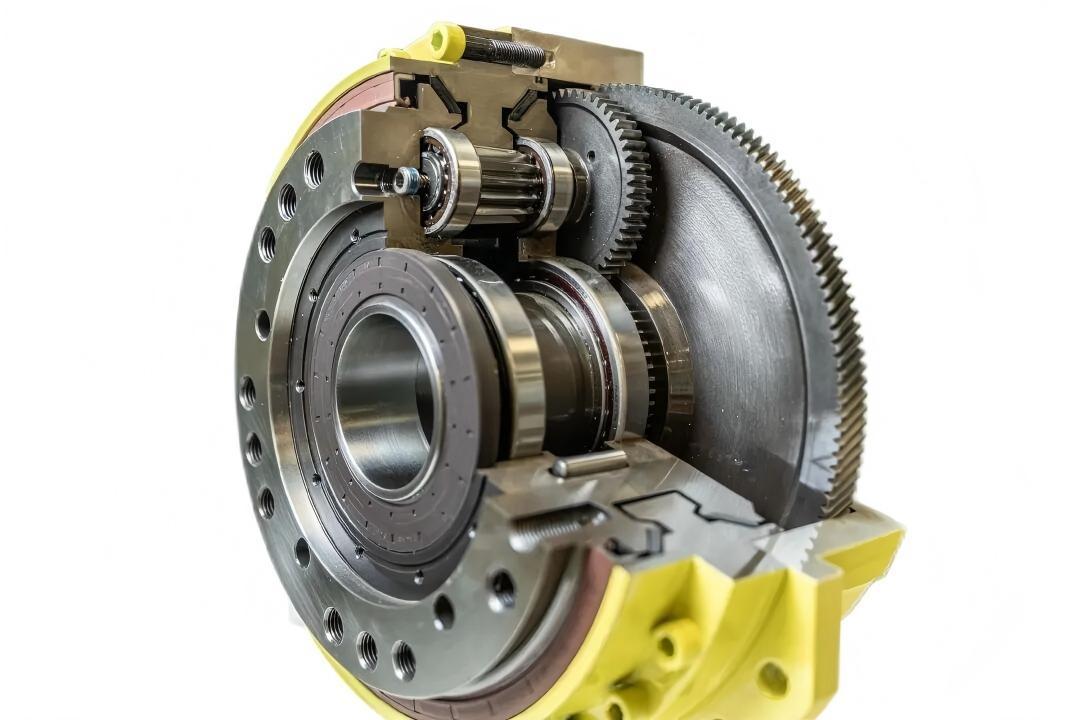

Qu’est-ce qu’un réducteur HPG à jeu nul ?

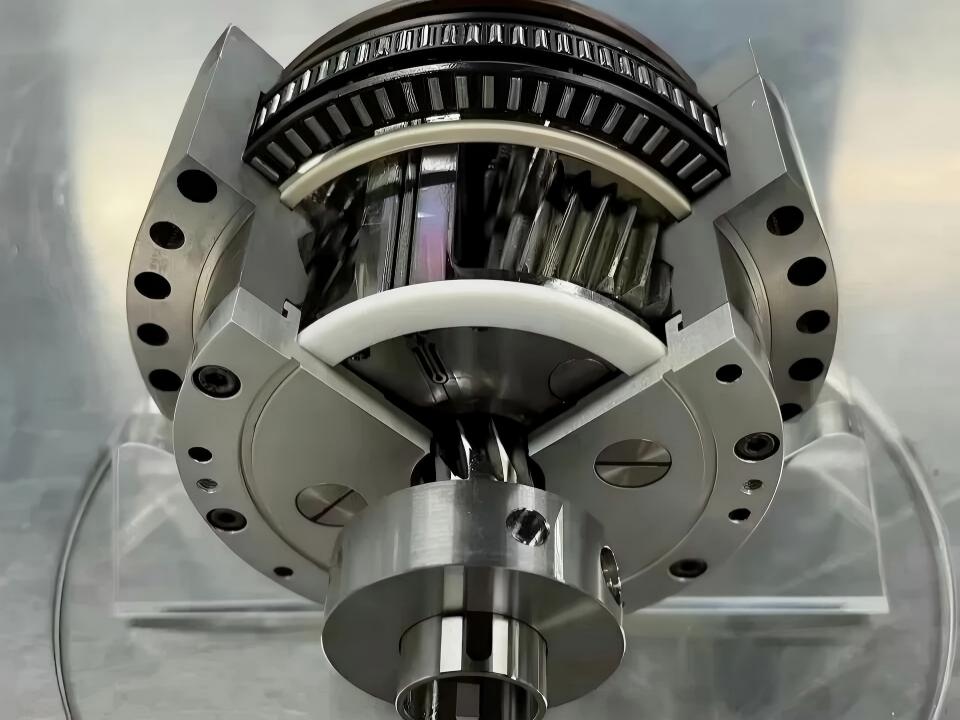

Un réducteur HPG à jeu nulest un système de transmission de précision conçu pour les applications nécessitant un jeu extrêmement faible, une grande précision de positionnement et une forte capacité de charge.

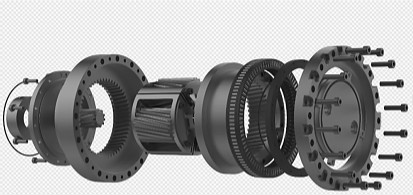

Contrairement aux réducteurs planétaires conventionnels, qui s’appuient principalement sur la précision d’usinage et d’assemblage pour réduire le jeu, HPG adopte un mécanisme d’élimination automatique du jeu qui maintient un engrènement continu des engrenages pendant le fonctionnement.

Le principe de base repose sur la technologie de compensation élastique. Grâce à une déformation élastique contrôlée de la structure interne des engrenages, les dents restent étroitement engagées avec les engrenages planétaires, ce qui réduit le jeu de transmission et empêche l’augmentation du jeu causée par l’usure à long terme.

Cette conception permet aux réducteurs HPG de conserver une précision stable tout au long de leur durée de vie, ce qui les rend particulièrement adaptés aux tables rotatives CNC, aux systèmes d’indexation de précision et aux applications de positionnement à forte charge.

Des performances de précision comparables aux systèmes à entraînement direct

La précision est l’un des facteurs les plus critiques dans les machines-outils avancées. Toute erreur de positionnement sur l’axe rotatif affecte directement la précision d’usinage, l’état de surface et la productivité globale.

Selon les données de performance mesurées, le HPG-40T atteint une précision de transmission angulaire d’environ 15 secondes d’arc, au même niveau que les moteurs DD à entraînement direct haute performance.

Sa précision de repositionnement atteint ±2 secondes d’arc, démontrant une excellente cohérence de positionnement même dans des conditions de fonctionnement répétées.

Comparé aux solutions de transmission traditionnelles :

L’avantage du HPG est qu’il offre une précision de niveau entraînement direct sans nécessiter de systèmes de rétroaction externes coûteux, tels que des règles optiques à haute résolution, pour la compensation.

Pour les fabricants qui recherchent à la fois la précision et une intégration simplifiée du système, HPG constitue une alternative très compétitive.

Une densité de couple élevée sans augmenter la taille de la machine

Dans les applications d’usinage intensif, le couple de sortie détermine si l’équipement peut supporter des conditions de coupe agressives, de grandes pièces et des cycles d’accélération et de décélération rapides.

Traditionnellement, obtenir un couple plus élevé nécessitait des moteurs plus grands ou des structures mécaniques plus importantes. HPG remet en question cette limitation en fournissant une forte densité de couple dans un carter compact.

Pour le même diamètre extérieur d’environ 190 mm, le HPG-40T offre :

• Couple nominal : 420 Nm

• Couple de démarrage : 840 Nm

Ses performances en matière de couple sont comparables à celles du réducteur Nabtesco RV-40E, tout en conservant une structure plus compacte.

Par rapport à d’autres technologies de transmission, HPG offre une puissance de couple nettement plus élevée dans le même encombrement. Cela le rend particulièrement adapté aux :

• tables rotatives CNC ;

• centres d’usinage à cinq axes ;

• systèmes d’indexation de précision ;

• équipements d’automatisation à charge lourde.

En combinant des dimensions compactes et une forte capacité de couple, HPG résout un problème courant du secteur : les systèmes à entraînement direct offrent souvent une excellente précision, mais un couple insuffisant pour les applications d’usinage lourd.

Une rigidité torsionnelle exceptionnelle pour les applications de coupe intensive

La précision seule ne suffit pas pour les machines-outils haut de gamme. Lors des opérations de coupe lourde, une rigidité insuffisante peut provoquer des vibrations, des déformations et des erreurs d’usinage, même lorsque la précision de positionnement est excellente.

Le HPG-40T atteint une rigidité torsionnelle mesurée d’environ :

220 Nm/arcmin

Cette performance dépasse largement celle de nombreux systèmes de transmission conventionnels.

Comparaison :

La forte rigidité torsionnelle permet au HPG de maintenir un positionnement stable sous l’effet des forces de coupe externes et des changements brusques de charge.

En outre, HPG présente d’excellentes performances de roulement :

• Rigidité de couple du palier principal : 2880 Nm/arcmin

• Moment de flexion admissible : 2720 Nm

Ces caractéristiques offrent une forte résistance aux forces de coupe latérales, améliorant la stabilité d’usinage et prolongeant la durée de vie de l’équipement.

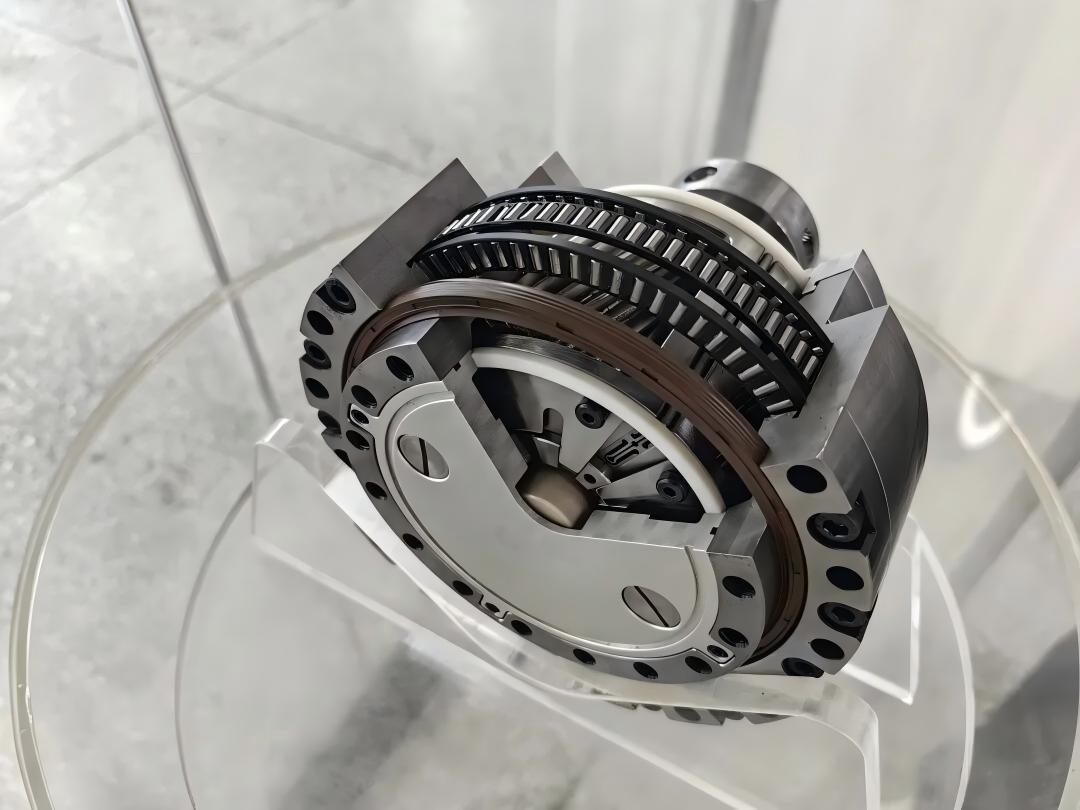

La technologie derrière l’élimination automatique du jeu HPG

L’innovation clé de HPG réside dans son mécanisme de compensation automatique d’élimination du jeu.

Les réducteurs de précision traditionnels cherchent à minimiser le jeu en augmentant la précision de fabrication. Cependant, même la plus haute précision d’usinage ne peut pas éliminer complètement le jeu causé par :

• l’usure des engrenages ;

• la dilatation thermique ;

• le fonctionnement à long terme ;

• les variations d’assemblage.

HPG adopte une approche de compensation élastique au lieu de s’appuyer uniquement sur les tolérances de fabrication.

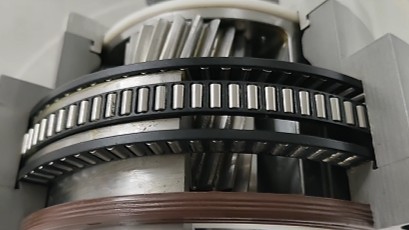

En utilisant une structure interne d’engrenage flexible, le réducteur peut maintenir une précharge continue entre les dents des engrenages. Cela permet au système de compenser automatiquement l’usure microscopique pendant le fonctionnement.

Les avantages comprennent :

• des performances de jeu stables sur toute la durée de vie ;

• une répétabilité améliorée ;

• une erreur de positionnement réduite ;

• une réponse dynamique améliorée.

Cette approche représente une philosophie différente de la fabrication d’engrenages de précision conventionnelle : au lieu d’améliorer continuellement les tolérances d’usinage, HPG utilise une compensation mécanique intelligente pour maintenir les performances.

HPG comparé aux solutions de transmission traditionnelles

HPG vs moteurs à entraînement direct DD

Les moteurs DD sont largement reconnus pour leur excellente précision et leur mouvement fluide. Cependant, ils nécessitent généralement des moteurs plus grands pour obtenir une sortie de couple élevée.

HPG offre une précision comparable tout en proposant :

• une densité de couple plus élevée ;

• une rigidité mécanique plus forte ;

• des dimensions d’installation plus compactes ;

• une meilleure adaptation aux applications à charge lourde.

HPG vs réducteurs RV

Les réducteurs RV sont largement utilisés dans les robots industriels et les machines de précision en raison de leur forte capacité de charge.

Par rapport aux solutions RV traditionnelles, HPG offre :

• une rigidité torsionnelle plus élevée ;

• une meilleure stabilité du jeu ;

• une meilleure conservation de la précision à long terme ;

• une excellente capacité de charge des roulements.

HPG vs transmissions harmoniques

Les transmissions harmoniques sont connues pour leur compacité et leur haute précision, mais leurs composants flexibles peuvent subir de la fatigue lors d’un fonctionnement continu à forte charge.

HPG offre des avantages en matière de :

• rigidité structurelle ;

• capacité de couple ;

• résistance aux chocs ;

• fonctionnement continu intensif.

Applications des réducteurs HPG à jeu nul

Grâce à sa combinaison de précision, de rigidité et de capacité de couple, HPG convient à diverses applications de fabrication avancée.

Dans les centres d’usinage à cinq axes, HPG permet un positionnement rotatif de haute précision tout en maintenant la rigidité pendant les opérations de coupe lourde.

Dans les tables rotatives CNC, HPG améliore la précision d’indexation, la répétabilité et la stabilité d’usinage.

Dans les équipements d’automatisation industrielle, HPG offre des performances fiables pour les mécanismes de positionnement de précision nécessitant une longue durée de vie.

Dans la robotique et les systèmes de fabrication intelligents, HPG constitue une alternative haute performance pour les applications nécessitant à la fois précision et capacité de charge.

Pourquoi HPG représente l’avenir de la technologie de transmission haute performance ?

La tendance de développement de la fabrication moderne s’oriente vers une précision plus élevée, une efficacité accrue et une fiabilité renforcée.

Les solutions de transmission traditionnelles exigent souvent des ingénieurs qu’ils fassent des compromis entre :

• la précision ;

• le couple ;

• la rigidité ;

• la durabilité.

Les réducteurs HPG à jeu nuloffrent une nouvelle solution en intégrant ces avantages dans un seul système.

Avec une précision de niveau entraînement direct, une capacité de couple de classe RV et une rigidité supérieure, HPG permet aux constructeurs de machines de développer des équipements plus compacts, plus précis et plus fiables.

Conclusion : une nouvelle référence pour la transmission des machines-outils de précision

Le réducteur HPG à jeu nulest plus qu’un simple remplacement des réducteurs traditionnels. Il représente une nouvelle approche de la conception des transmissions de précision.

Pour les machines-outils haut de gamme, les tables rotatives de précision et les équipements d’automatisation avancés, HPG offre la possibilité d’atteindre une haute précision sans sacrifier le couple ni la rigidité.

En combinant une technologie d’élimination automatique du jeu, une conception compacte à haute densité et une rigidité mécanique exceptionnelle, HPG contribue à redéfinir la prochaine génération de systèmes de transmission de précision.
