 Introduction

Pour un réducteur harmonique de précision, les performances dépendent de bien plus que du rapport de réduction, du couple nominal ou du jeu angulaire indiqués dans un catalogue produit. En tant que fabricant de réducteurs harmoniques, HONPINE reconnaît que les performances de transmission de précision résultent de l'action conjointe de multiples facteurs, notamment la conception mécanique, l'optimisation du profil de denture, le matériau du flexspline, l'usinage de précision, la précision d'assemblage, les équipements de fabrication et le contrôle qualité.

Cela devient particulièrement important dans les robots industriels, les robots collaboratifs, les robots humanoïdes, les axes rotatifs CNC, les équipements pour semi-conducteurs, les systèmes d'inspection optique et d'autres applications d'automatisation de précision. Dans ces systèmes, les clients ne recherchent pas simplement un échantillon répondant à une tolérance spécifiée. Ils ont besoin de réducteurs harmoniques capables de maintenir des performances constantes d'un lot à l'autre et de fonctionner de manière fiable sur de longues périodes de service.

C'est pourquoi HONPINE aborde la fabrication de réducteurs harmoniques comme un processus complet d'ingénierie et de production, plutôt que de se concentrer sur une seule spécification.

Pourquoi la capacité de fabrication est-elle importante pour un réducteur harmonique ?

Le principe de fonctionnement d'un réducteur harmonique est bien établi. Le plus grand défi consiste à transformer une conception mécanique en un produit pouvant être fabriqué avec précision, constance et fiabilité à grande échelle.

La capacité de fabrication de HONPINE couvre de multiples facteurs qui influencent les performances finales de transmission, notamment la conception du profil de denture, le matériau du flexspline, le traitement thermique, l'usinage de précision, la fabrication du générateur d'ondes, l'appairage des composants, la précision d'assemblage et l'inspection finale.

Ces facteurs sont étroitement interconnectés.

Par exemple, un profil de denture peut théoriquement permettre un jeu angulaire extrêmement faible, mais une précision d'usinage, des propriétés de matériau ou des tolérances d'assemblage incohérentes peuvent empêcher le réducteur harmonique fini d'atteindre la précision de positionnement et la durée de vie attendues.

HONPINE évalue donc les performances des réducteurs harmoniques selon une perspective de fabrication à l'échelle du système, plutôt que de s'appuyer sur un seul paramètre de conception.

Approche de HONPINE en matière de conception du profil de denture des réducteurs harmoniques

La conception du profil de denture est l'un des facteurs techniques clés du développement des réducteurs harmoniques.

La relation d'engrènement entre le flexspline et la couronne rigide affecte directement la précision de transmission, la rigidité torsionnelle, le rendement, le bruit et la durée de vie. Pour les applications de précision, la conception du profil de denture doit prendre en compte non seulement les conditions d'engrènement théoriques, mais aussi les tolérances de fabrication réelles, la déformation des matériaux, les variations de charge et les conditions de fonctionnement à long terme.

HONPINE évalue conjointement la géométrie des dents, le contact des surfaces dentées, le jeu d'engrènement et la répartition des charges durant le développement produit.

Cela est particulièrement important pour les articulations de robots, les axes rotatifs de précision et les systèmes de positionnement automatisés. Un réducteur harmonique peut fonctionner sous des charges en évolution continue ainsi que sous des accélérations et décélérations fréquentes ; des performances de transmission stables doivent donc être maintenues dans différentes conditions de fonctionnement.

Plutôt que de rechercher une haute précision au moyen d'un seul paramètre, HONPINE prend en compte l'interaction entre les composants de transmission et optimise le système global.

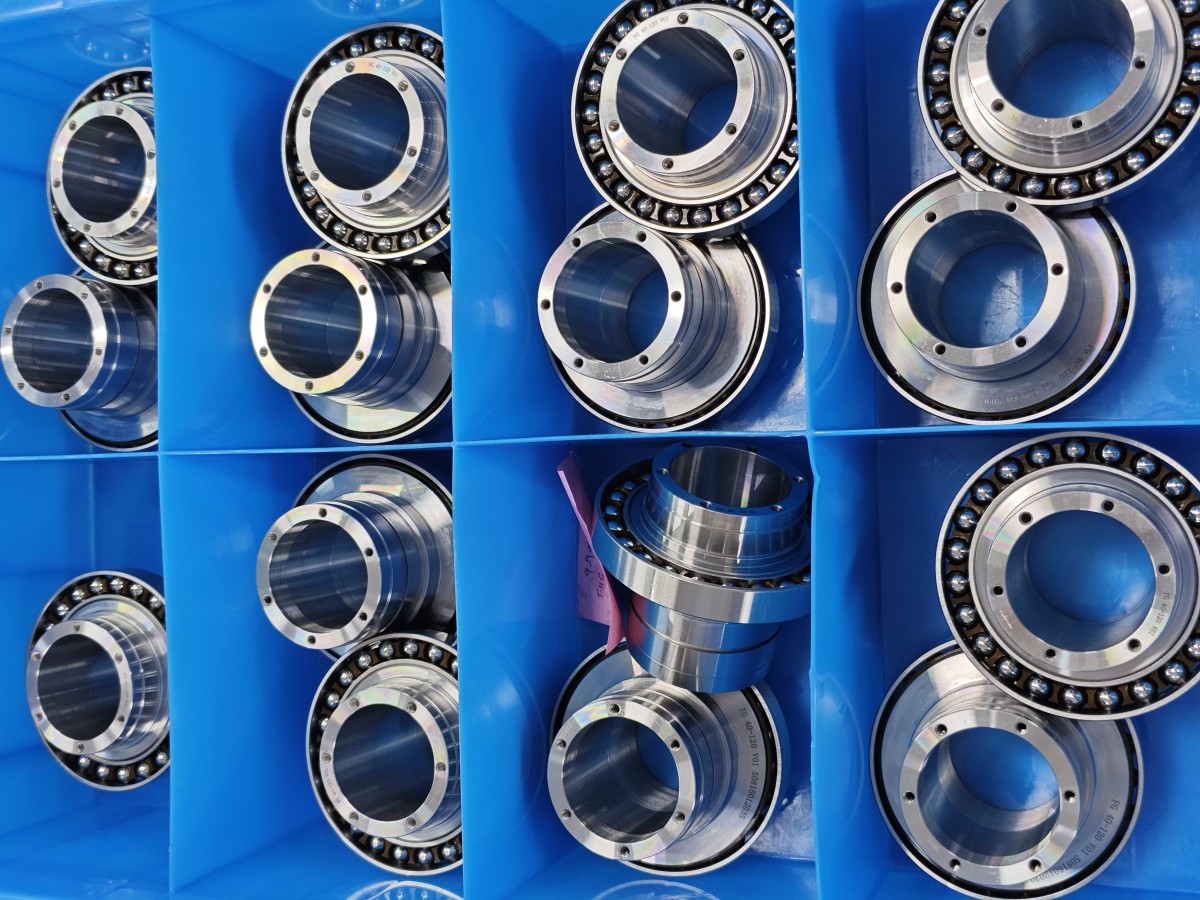

Matériau du flexspline et résistance à la fatigue

Le flexspline est l'un des composants les plus critiques d'un réducteur harmonique, car il subit des déformations élastiques répétées en fonctionnement. Ses propriétés matérielles ont donc une influence directe sur la résistance à la fatigue, la fiabilité et la durée de vie.

La sélection du matériau du flexspline ne peut pas se concentrer uniquement sur la résistance maximale. Un matériau adapté doit offrir un équilibre approprié entre résistance, ténacité, résistance à la fatigue, stabilité dimensionnelle et usinabilité.

L'inconstance des matériaux peut entraîner des variations de performances même lorsque la précision d'usinage est bien maîtrisée. Pour les applications impliquant des mouvements alternatifs fréquents, le comportement à la fatigue à long terme du flexspline devient particulièrement important.

HONPINE considère donc la sélection des matériaux, le traitement thermique, l'usinage et l'inspection ultérieure comme des éléments interconnectés de la fabrication du flexspline.

Pour les articulations robotiques et d'autres applications à cycles élevés, l'évaluation de la précision initiale seule n'est pas suffisante. Les performances à long terme et le comportement à la fatigue doivent également être pris en compte.

L'usinage de précision est un élément central de la capacité de fabrication de HONPINE

Les performances finales d'un réducteur harmonique sont étroitement liées à la précision d'usinage de ses composants critiques.

H3 : Précision d'usinage et tolérances des composants

Les flexsplines, les couronnes rigides, les générateurs d'ondes, les roulements et les autres composants de précision nécessitent un contrôle strict de la précision dimensionnelle et des tolérances géométriques. Parallèlement, la relation entre les composants individuels doit rester dans les tolérances d'assemblage requises.

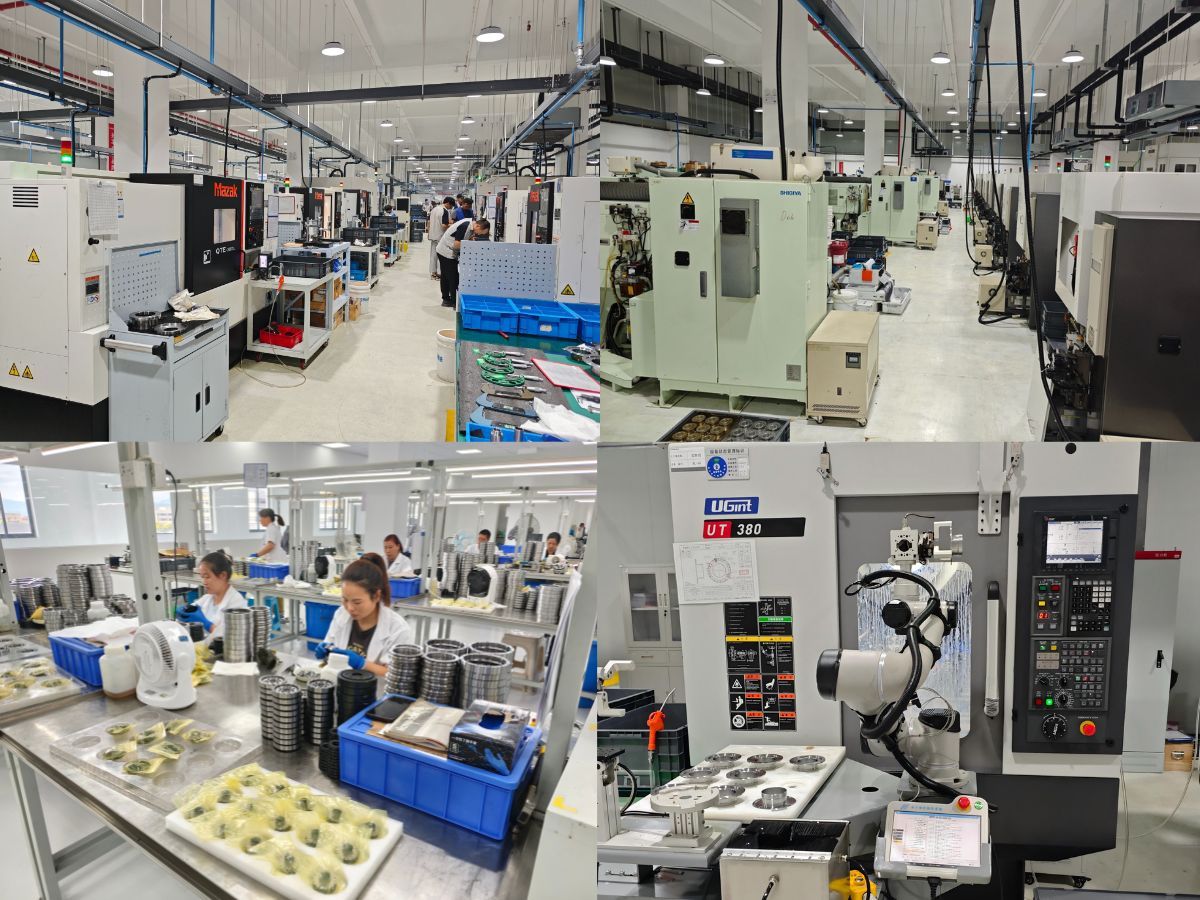

Les équipements de fabrication ne constituent qu'une partie de la solution

Des équipements de fabrication haut de gamme ne garantissent pas à eux seuls des réducteurs harmoniques de haute qualité.

Une machine de précision peut produire des composants très précis, mais si les paramètres de processus, les conditions d'outillage, l'état des équipements, les méthodes d'inspection et les normes de production ne sont pas maîtrisés de manière constante, des variations de performances significatives peuvent encore survenir durant la production de masse.

Contrôle des processus, de l'usinage à l'inspection finale

HONPINE se concentre donc sur la stabilité des processus d'usinage, d'inspection, d'assemblage et d'essais finaux.

Cette approche contribue à garantir que les performances obtenues lors du développement produit puissent être reproduites durant la production continue.

Pourquoi la constance de production est-elle essentielle ?

Pour les clients B2B, un seul échantillon qualifié ne démontre pas la capacité d'un fournisseur à assurer une production de masse stable.

Cette distinction est particulièrement importante pour les réducteurs harmoniques utilisés dans les robots industriels, les machines CNC, les équipements pour semi-conducteurs et les systèmes de production automatisés.

Un client peut nécessiter des dizaines, des centaines ou des milliers de réducteurs harmoniques. Si les performances varient considérablement d'un lot à l'autre, les différences qui en résultent peuvent affecter la précision de positionnement des robots, l'étalonnage des machines, les processus d'assemblage et les exigences de maintenance.

HONPINE considère donc la constance de production comme un élément central de la qualité des réducteurs harmoniques.

Le jeu angulaire, la rigidité torsionnelle, le rendement de transmission, le couple de démarrage, l'élévation de température et les autres paramètres de performance doivent rester dans des plages maîtrisées lors de la production continue.

Pour HONPINE, la capacité de fabrication ne consiste pas simplement à produire un réducteur harmonique de haute précision. Elle consiste à fabriquer de manière répétée des réducteurs harmoniques de haute précision présentant des performances stables et prévisibles.

De la validation du prototype à la production de masse

Le passage du développement de prototypes à la production de masse exige plus que la simple reproduction de la conception initiale.

Validation des prototypes et des petites séries

Au stade du prototype, HONPINE évalue la conception structurelle, les spécifications des composants, les matériaux, les procédés d'usinage et les performances de base du réducteur harmonique.

À mesure que le volume de production augmente, des défis supplémentaires apparaissent. Les procédés de fabrication doivent devenir stables, la capacité des équipements doit correspondre aux exigences de production, la constance des composants doit être préservée et les processus d'assemblage et d'inspection doivent rester maîtrisés.

Passage de la validation à la production de masse

HONPINE traite donc la validation des prototypes, la vérification en petites séries, les essais de fiabilité, l'optimisation des processus et la validation de la production de masse comme des étapes interconnectées du développement produit.

Ceci est particulièrement important pour les applications robotiques. Un fabricant de robots peut d'abord évaluer un petit nombre d'échantillons avant de réaliser des essais à long terme dans des conditions de fonctionnement réelles.

Ce n'est qu'après que le produit a démontré des performances stables que le réducteur harmonique peut évoluer vers une application à plus grande échelle.

Essais de fiabilité des réducteurs harmoniques industriels

Pour les réducteurs harmoniques industriels, la fiabilité ne peut pas être évaluée au moyen d'un seul paramètre.

Paramètres de performance clés

Outre le couple nominal et le rapport de réduction, HONPINE prend en compte le jeu angulaire, la rigidité torsionnelle, le rendement de transmission, l'élévation de température, le bruit, la durabilité et la stabilité des performances à long terme.

Essais d'endurance et de charges cycliques

Pour les articulations robotiques et les autres applications à cycles élevés, les rotations répétées dans les deux sens imposent des charges cycliques continues au système de transmission. La résistance à la fatigue et la durabilité à long terme deviennent donc des facteurs d'évaluation importants.

HONPINE utilise des essais de performance et des évaluations d'endurance pour vérifier si les réducteurs harmoniques peuvent maintenir leurs caractéristiques requises dans des conditions de fonctionnement représentatives.

Les essais fournissent également des retours précieux pour l'optimisation des produits et l'amélioration des processus de fabrication.

Pourquoi un faible jeu angulaire exige-t-il plus qu'une conception d'engrenage ?

Le jeu angulaire est l'un des paramètres les plus importants pour la transmission de précision, mais l'obtention d'un faible jeu angulaire ne relève pas simplement de l'optimisation de la géométrie des dents.

Le jeu angulaire réel est influencé par de multiples facteurs, notamment la précision du profil de denture, les tolérances d'usinage des composants, les propriétés des matériaux, la géométrie du générateur d'ondes, la précision d'assemblage et la constance de fabrication.

Un réducteur harmonique peut être conçu pour atteindre un jeu angulaire extrêmement faible dans des conditions théoriques. Toutefois, si les tolérances des composants ou les variations d'assemblage ne sont pas suffisamment maîtrisées, le produit fini peut ne pas atteindre de manière constante les performances attendues.

HONPINE considère donc le faible jeu angulaire comme le résultat d'une fabrication à l'échelle du système, plutôt que comme une simple spécification de conception.

Cette approche est particulièrement pertinente pour les applications de positionnement de précision, où même de petites erreurs de transmission peuvent affecter la précision de mouvement finale de la machine.

Pourquoi les très petits comme les très grands réducteurs harmoniques sont-ils difficiles à fabriquer ?

La taille engendre différents défis de fabrication aux deux extrémités de la gamme des réducteurs harmoniques.

Défis des réducteurs harmoniques miniatures

Pour les réducteurs harmoniques miniatures, les dimensions des composants deviennent extrêmement réduites, ce qui rend les tolérances d'usinage de plus en plus importantes par rapport à la taille globale des composants. L'assemblage et l'inspection deviennent également plus exigeants.

Défis des grands réducteurs harmoniques

Les grands réducteurs harmoniques présentent des défis différents. Les composants plus grands exigent une plus grande capacité d'usinage et introduisent des considérations supplémentaires liées à la déformation des matériaux, au traitement thermique, à la stabilité dimensionnelle, aux capacités des équipements et à la précision d'assemblage.

La fabrication d'un réducteur harmonique ne peut donc pas être considérée comme la simple mise à l'échelle d'une même conception.

Les différentes tailles exigent des procédés de fabrication, des méthodes d'inspection et des contrôles d'ingénierie adaptés à leurs caractéristiques structurelles spécifiques.

Réducteur harmonique standard ou solution personnalisée ?

Tous les systèmes de mouvement de précision n'ont pas les mêmes exigences.

Quand les réducteurs harmoniques standard constituent-ils le meilleur choix ?

Les réducteurs harmoniques standard conviennent souvent aux applications éprouvées telles que les robots industriels, les robots collaboratifs, les équipements CNC et les systèmes d'automatisation conventionnels. L'utilisation d'un produit standard peut raccourcir le délai de développement et réduire les coûts d'ingénierie.

Quand la personnalisation devient-elle nécessaire ?

Les applications spécialisées peuvent nécessiter des dimensions d'installation, des structures de sortie, des configurations de roulements, des dispositions d'encodeurs, des conceptions d'arbres ou des caractéristiques de performance différentes.

Ces exigences peuvent survenir dans les équipements pour semi-conducteurs, les systèmes d'inspection de précision, les robots spéciaux, les équipements optiques et les mécanismes rotatifs à espace restreint.

En tant que fabricant de réducteurs harmoniques, HONPINE évalue les exigences de personnalisation selon les conditions d'application réelles du client, plutôt que de sélectionner simplement un modèle en fonction du couple nominal.

L'espace d'installation, les caractéristiques de charge, la vitesse de rotation, la précision de positionnement, le cycle de service, la durée de vie et les exigences de contrôle doivent tous être pris en compte pour déterminer la solution de transmission appropriée.

Réducteurs harmoniques pour la robotique et l'automatisation de précision

Les réducteurs harmoniques HONPINE sont conçus pour les systèmes de mouvement où la précision, la compacité, la densité de couple et la fiabilité sont importantes.

Robots industriels et robots collaboratifs

Dans les robots industriels et les robots collaboratifs, les réducteurs harmoniques sont couramment intégrés aux systèmes de transmission des articulations, où un espace d'installation limité doit être associé à des rapports de réduction élevés et à un positionnement précis.

Systèmes d'articulations de robots humanoïdes

Les robots humanoïdes imposent des exigences encore plus élevées aux systèmes de transmission des articulations. Le poids, la taille, la densité de couple, les caractéristiques de réponse, la précision de positionnement et la durabilité doivent être considérés conjointement.

CNC et automatisation de précision

Les axes rotatifs CNC, les équipements pour semi-conducteurs, les systèmes d'inspection optique, les machines d'automatisation de précision et d'autres systèmes de positionnement nécessitent également une précision de transmission stable et un jeu angulaire maîtrisé.

Pour ces applications, HONPINE se concentre sur les performances du réducteur harmonique dans des conditions de mouvement réelles, plutôt que de s'appuyer uniquement sur les spécifications de laboratoire.

Que doivent évaluer les clients B2B au-delà du catalogue ?

Lors de la sélection d'un fournisseur de réducteurs harmoniques, comparer le couple nominal, le rapport de réduction et le jeu angulaire ne constitue que le début.

Pour les fabricants d'équipements haut de gamme, l'évaluation du fournisseur doit également inclure la constance de production, la capacité d'approvisionnement à long terme, la capacité de personnalisation, la validation de la fiabilité, le contrôle qualité et le support technique.

Cela est particulièrement important lorsqu'un réducteur harmonique fait partie d'une articulation de robot, d'un axe CNC, d'une machine pour semi-conducteurs ou d'un système d'automatisation de précision. Un problème sur un composant de transmission peut affecter l'étalonnage de la machine, la mise en service, les calendriers de livraison et la maintenance à long terme.

Un fournisseur compétent doit donc proposer plus qu'un produit figurant au catalogue.

Le fournisseur doit pouvoir prendre en charge l'ensemble du processus, de la sélection du produit et de la validation d'ingénierie à la production de masse et à l'approvisionnement à long terme.

Pourquoi choisir HONPINE comme fabricant de réducteurs harmoniques ?

En tant que fabricant de réducteurs harmoniques, HONPINE intègre le développement produit, l'usinage de précision, la fabrication des composants, l'assemblage, les essais et le contrôle de la production de masse dans son processus de fabrication.

L'objectif de HONPINE n'est pas simplement de fournir un réducteur harmonique doté d'un ensemble de spécifications de catalogue. L'objectif est de proposer une solution de transmission de précision adaptée au système mécanique réel du client.

Pour la robotique, les machines CNC, les équipements pour semi-conducteurs, les systèmes d'inspection optique et l'automatisation industrielle, HONPINE évalue les exigences de l'ensemble du système de mouvement, y compris la précision, la rigidité, le jeu angulaire, le rendement, la durabilité, les contraintes d'installation et les conditions de fonctionnement.

HONPINE propose des solutions standard de réducteurs harmoniques pour les applications établies, tout en prenant également en charge le développement personnalisé lorsque les clients ont des exigences particulières liées à la structure, aux dimensions, à la configuration de sortie, aux conditions de charge ou à l'intégration.

Cette combinaison de capacités de développement produit et de fabrication permet à HONPINE d'accompagner ses clients au-delà de l'étape initiale de sélection du produit.

Conclusion

La compétitivité fondamentale d'un réducteur harmonique de haute précision ne provient pas d'une seule spécification technique.

Les performances à long terme dépendent des capacités combinées de conception mécanique, de contrôle des matériaux, d'usinage de précision, d'assemblage, d'essais de fiabilité, de gestion de la qualité et de constance de la production de masse.

Pour les fabricants d'équipements, la sélection d'un fournisseur de réducteurs harmoniques doit donc aller au-delà de la comparaison des paramètres de catalogue. La capacité du fournisseur à fabriquer de manière répétée des produits stables et à assurer le support des applications à long terme est tout aussi importante.

En tant que fabricant de réducteurs harmoniques, HONPINE continue de se concentrer sur la technologie de transmission de précision et la capacité de fabrication, avec l'objectif de fournir des réducteurs harmoniques offrant des performances stables dans les applications exigeantes de robotique et d'automatisation de précision.
