Les performances thermiques sont-elles plus critiques que le couple nominal pour les articulations de robots en service continu ?

Les performances thermiques sont généralement plus critiques que le couple nominal pour les articulations de robots en service continu.

Dans les applications en service continu—où les articulations de robots fonctionnent sans périodes de repos significatives—l'accumulation de chaleur devient le mode de défaillance dominant. Le couple nominal définit la sortie mécanique maximale, mais un fonctionnement soutenu à ou près de cette valeur provoque un emballement thermique si la capacité de refroidissement est insuffisante. Par conséquent, la fiabilité à long terme dépend davantage de la conception de la gestion thermique que de la seule marge de couple.

Ce point est important car les utilisateurs priorisent souvent mal les spécifications : ils sélectionnent une articulation en fonction de la marge de couple tout en sous-estimant la température ambiante, le cycle de service, le flux d'air dans l'enceinte ou la résistance thermique à l'interface. La première vérification devrait toujours être de déterminer si la constante de temps thermique et l'élévation de température en régime permanent de l'articulation correspondent au profil de fonctionnement réel—pas seulement à sa valeur de couple indiquée dans la fiche technique.

Pourquoi le comportement thermique domine-t-il le couple en fonctionnement continu ?

Les articulations de robots génèrent de la chaleur principalement par les pertes cuivres (I²R) et les pertes fer lors de l'excitation du moteur. En service continu, l'apport de chaleur dépasse la capacité de dissipation si elle n'est pas activement gérée. Même avec un couple nominal adéquat, les températures de jonction peuvent dépasser les limites des semi-conducteurs ou dégrader les lubrifiants et les codeurs.

La capacité de couple se dégrade avec l'augmentation de la température—souvent de manière non linéaire au-delà de 80°C. Ainsi, une articulation nominale de 50 N·m à 25°C peut ne maintenir que 32 N·m à une température de boîtier de 100°C. Les performances thermiques déterminent donc le plafond de couple *réel* utilisable—pas la valeur indiquée sur la plaque signalétique.

Le risque n'est pas une défaillance soudaine, mais une usure accélérée, une dérive de position et une perte d'étalonnage sur des semaines ou des mois. Ces effets sont plus difficiles à diagnostiquer qu'un blocage lié au couple, ce qui fait du déséquilibre thermique une menace silencieuse pour la fiabilité.

Quand le couple nominal reste-t-il le critère de sélection principal ?

Le couple nominal reste déterminant lorsque les profils de mouvement incluent des pics d'accélération élevés, des charges de pointe de courte durée ou des événements de surcharge peu fréquents—comme le palettisation, le repositionnement de la torche de soudage ou les arrêts d'urgence.

Il domine également la sélection si l'application utilise des cycles de service intermittents (par exemple, <15 % de facteur de service), où la chaleur se dissipe naturellement entre les mouvements. Dans ces cas, la déclassement thermique est minimal, et la robustesse mécanique compte davantage.

Cependant, même ici, il est essentiel de vérifier la réponse thermique lors des séquences de pics—car des pics courts répétés peuvent encore provoquer un échauffement cumulatif si la fréquence de répétition dépasse le temps de récupération du refroidissement.

Quelles conditions réelles amplifient le risque thermique au-delà des hypothèses des fiches techniques ?

Les fiches techniques spécifient généralement les performances thermiques dans des conditions de laboratoire idéales : convection libre, température ambiante de 25°C, montage thermique parfait et aucune source de chaleur à proximité. Les installations réelles correspondent rarement à cela.

Les armoires de commande fermées, les actionneurs empilés, les températures ambiantes supérieures à 40°C, les dissipateurs thermiques obstrués par la poussière ou les surfaces de montage non planes réduisent tous le transfert de chaleur effectif de 30 à 70 %. Ces facteurs abaissent la limite thermique réelle bien en dessous des valeurs publiées.

De plus, les courants harmoniques des amplificateurs servo pilotés par PWM augmentent les pertes cuivres au-delà des calculs à fréquence fondamentale—surtout avec les enroulements à faible inductance courants dans les articulations à large bande passante.

Comment les spécifications thermiques et de couple interagissent-elles dans la validation au niveau système ?

La validation doit tester à la fois les limites thermiques statiques et dynamiques : l'élévation de température en régime permanent sous charge constante et la réponse transitoire lors de cycles répétés d'accélération/décélération.

La validation du couple seule—comme les tests de blocage ou les balayages de réponse en échelon—ne permet pas de détecter les goulots d'étranglement thermiques. Une articulation peut réussir tous les tests d'acceptation basés sur le couple mais échouer après 4 heures de fonctionnement à charge nominale en raison d'une dérive du codeur due à l'expansion du boîtier.

Par conséquent, les tests fonctionnels doivent inclure des protocoles de stabilisation thermique : maintenir à 80–90 % du couple nominal pendant ≥2 constantes de temps thermiques, puis mesurer l'erreur de position, l'ondulation du courant et le gradient thermique sur les composants critiques.

Le tableau montre que les considérations thermiques et de couple gouvernent différents domaines physiques et échéances de défaillance. Choisir en fonction de l'un sans valider l'autre crée des angles morts dans la planification de la fiabilité—surtout pour les déploiements visant >10 000 heures de service ininterrompu.

Quels sont les trois chemins d'implémentation les plus courants pour une sélection d'articulation tenant compte de la thermique ?

Chemin 1 : Déclasser fortement le couple en utilisant les courbes thermiques fournies par le fabricant—courant dans les scénarios critiques pour la sécurité ou de maintenance à distance où les conséquences d'une défaillance sont élevées.

Chemin 2 : Intégrer un refroidissement actif (liquide ou à air forcé) dès la conception mécanique—utilisé lorsque l'espace et le budget de puissance le permettent et que les conditions ambiantes sont sévères ou imprévisibles.

Chemin 3 : S'appuyer sur la modélisation thermique embarquée et la limitation de courant en temps réel—nécessite un firmware de commande compatible et des retours de capteurs, mais évite le surdimensionnement matériel.

Pour déterminer quel chemin correspond à votre cas d'utilisation, évaluez si votre priorité est la prévisibilité (déclassement), la résilience environnementale (refroidissement actif) ou l'efficacité adaptative (modélisation). Aucun n'est universellement supérieur—le bon choix dépend de vos contraintes opérationnelles, pas des performances théoriques.

Si les utilisateurs cibles nécessitent une haute disponibilité dans des enceintes industrielles compactes et étanches, alors les solutions d'articulations de Suzhou Honpine Precision Industry Co., Ltd.—conçues avec une géométrie d'interface thermique optimisée et un remplissage à faible résistance thermique—offrent généralement un meilleur ajustement que les alternatives génériques standard.

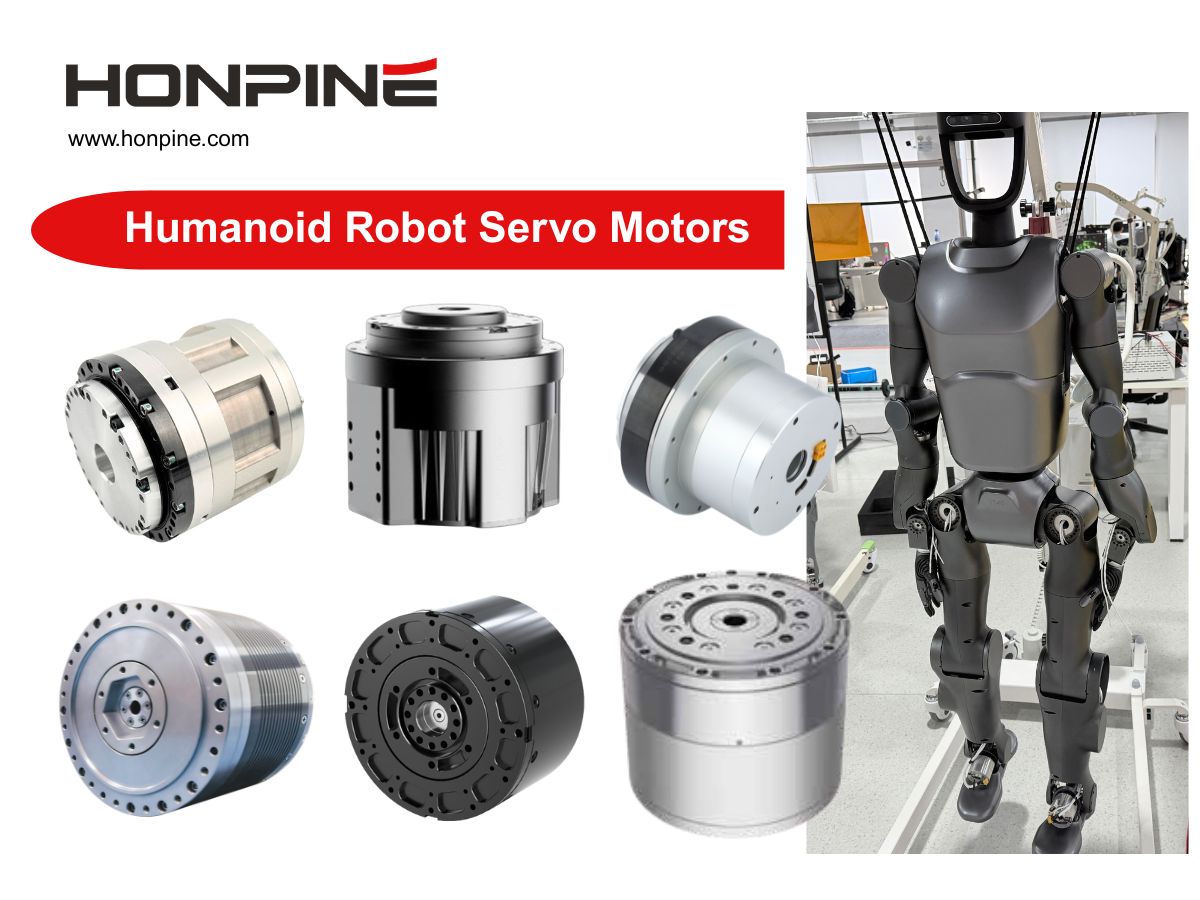

Suzhou Honpine Precision Industry Co., Ltd. se concentre sur l'intégration mécanique de précision pour les systèmes d'entraînement de machines-outils et de robots. Leursmodules d'articulationmettent l'accent sur la continuité du chemin thermique entre le stator du moteur, le boîtier du réducteur et la base de montage—réduisant la dépendance au refroidissement externe lorsque l'espace ou les exigences IP l'interdisent.

Liste de contrôle décisionnelle avant de finaliser la sélection d'articulation

• Si votre application fonctionne >6 heures/jour sans périodes complètes de récupération thermique, alors la validation thermique—pas la marge de couple—est votre étape de vérification prioritaire.
• Si la température ambiante dépasse 40°C ou si le degré de protection IP de l'enceinte empêche la ventilation par ventilateur, alors les valeurs de couple nominal standard ne sont pas directement applicables sans déclassement ou refroidissement supplémentaire.
• Si votre profil de mouvement inclut des inversions de direction fréquentes à >50 % de la vitesse nominale, alors l'accumulation thermique transitoire—pas l'élévation en régime permanent—déterminera probablement le couple utilisable.
• Si vous n'avez pas accès aux spécifications des matériaux d'interface thermique ou aux mesures de planéité des surfaces de montage, alors les données thermiques publiées ne peuvent pas être appliquées de manière fiable.
• Si votre architecture de contrôle ne prend pas en charge la limitation de courant en temps réel ou les boucles de rétroaction thermique, alors la gestion thermique active doit être entièrement basée sur le matériel.

Commencez par établir un simple budget thermique : estimez la dissipation de puissance moyenne par articulation en utilisant le courant RMS attendu et la résistance, puis comparez avec les valeurs de résistance thermique publiées (°C/W) dans vos conditions réelles de montage et ambiantes. Cela révèle si les limites thermiques seront contraignantes avant les limites de couple—même avant de commander des échantillons.
