Comment choisir un moteur couple ? Guide approfondi

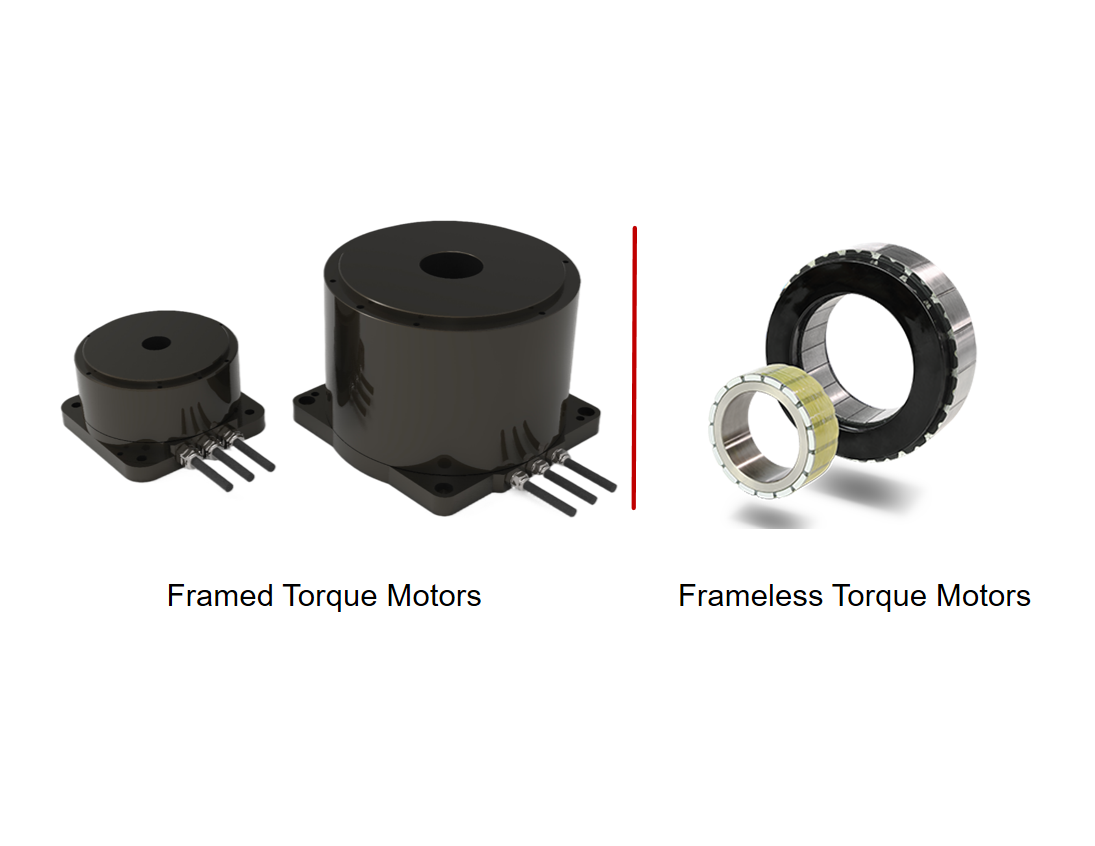

Les moteurs couple peuvent être divisés enmoteurs couple sans cadreetmoteurs couple avec cadre(moteurs DD). Cet article expliquera les différences fondamentales entre les moteurs couple sans cadre et avec cadre, et comment choisir le moteur adapté à votre application spécifique.

Qu’est-ce qu’un moteur couple ?

Un moteur couple est un moteur conçu principalement pour contrôler le couple de sortie. Son processus de contrôle se concentre davantage sur une sortie de couple précise que sur le contrôle de la vitesse ou de la position. En raison de son couple de sortie élevé et de ses capacités de contrôle précises, les moteurs couple sont couramment utilisés dans les applications nécessitant des performances dynamiques élevées, un positionnement précis et une sortie de couple stable, telles que les machines-outils, les lignes de production automatisées et les articulations robotiques. Les moteurs couple peuvent être classés en types sans cadre et avec cadre.

Conception et développement de base des moteurs couple

Essentiellement, les moteurs couple sont des moteurs synchrones à entraînement direct, à aimants permanents et à pôles multiples. Leur conception de base repose sur trois objectifs : couple constant à basse vitesse, densité de couple élevée et ondulation de couple minimale, obtenus grâce à des percées dans l’électromagnétisme, la structure et les matériaux.

Conception électromagnétique : grand nombre de pôles + encoches fractionnaires pour un fonctionnement fluide à basse vitesse

Au cours des cinq dernières années, les principaux moteurs couple ont augmenté leur nombre de paires de pôles de 12 à 32, voire 64. Un nombre plus élevé de pôles permet au moteur de fournir le couple nominal à zéro vitesse ou à très basse vitesse (jusqu’à 0.1°/s), éliminant le phénomène de ramper ou de saccade à basse vitesse courant dans les moteurs traditionnels. Associé à des enroulements concentrés à encoches fractionnaires optimisés (par exemple, 48 pôles / 324 encoches, q=2.25), l’ondulation de couple peut être réduite à moins de 1% du couple nominal, permettant un fonctionnement ultra-fluide et sans calage.

Forme structurelle : options sans cadre / avec cadre pour tous les scénarios

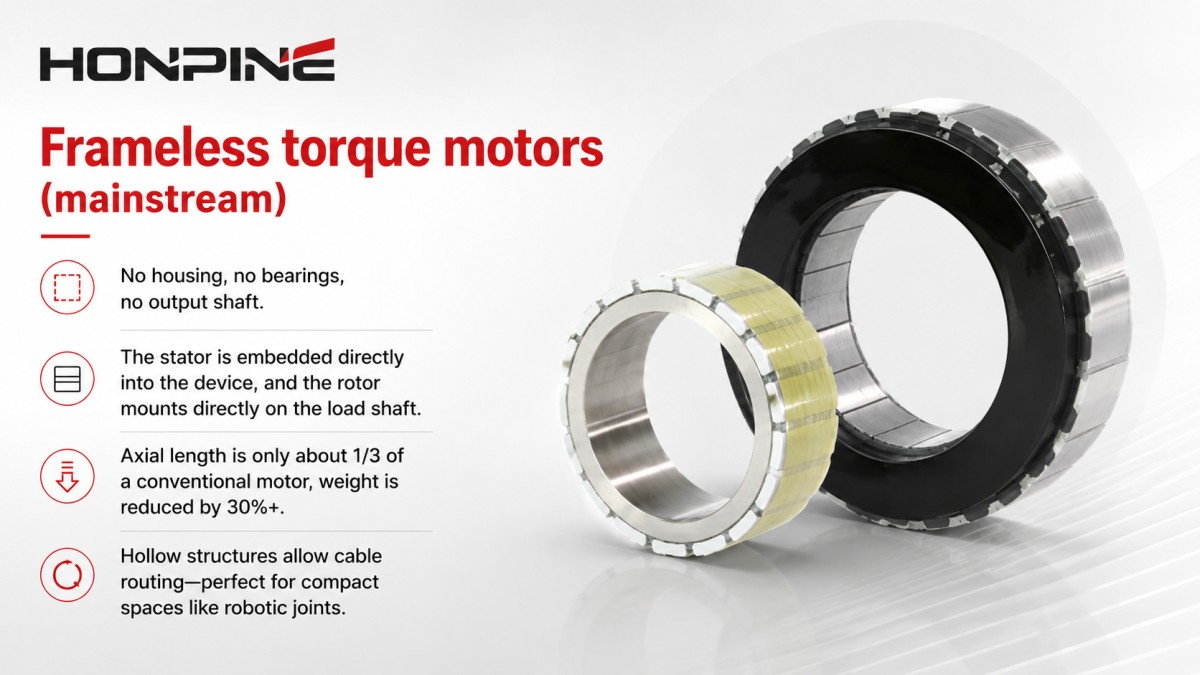

Moteurs couple sans cadre (principaux) : sans boîtier, sans roulements, sans arbre de sortie. Le stator est intégré directement dans l’équipement, et le rotor est monté directement sur l’arbre de charge. La longueur axiale n’est qu’environ 1/3 de celle d’un moteur conventionnel, le poids est réduit de plus de 30%, et les structures creuses permettent le passage des câbles—parfait pour les espaces compacts comme les articulations robotiques.

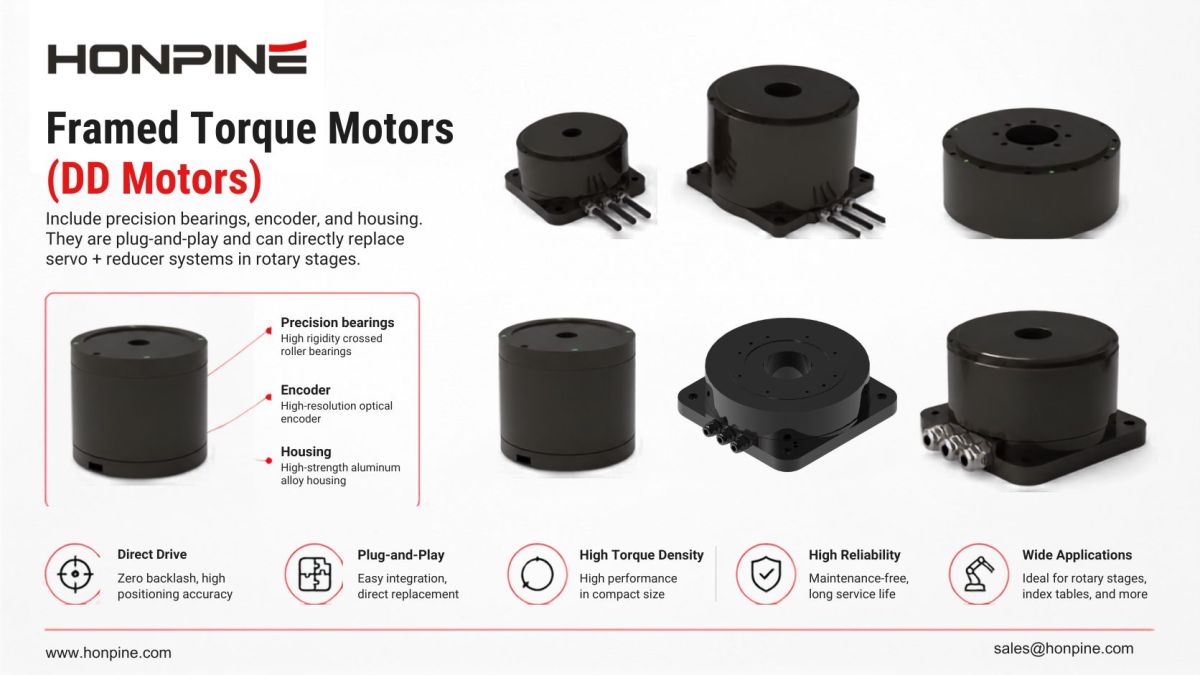

Moteurs couple avec cadre (moteurs DD) : comprennent des roulements de précision, un codeur et un boîtier. Ils sont prêts à l’emploi et peuvent remplacer directement les systèmes servo + réducteur dans les plateaux rotatifs.

Révolution des matériaux : aimants aux terres rares + cuivre à haute conductivité

Des aimants NdFeB de haute qualité (par exemple, N52H, flux résiduel ≥1.45T) associés à des alliages de cuivre à haute conductivité garantissent une sortie de couple élevée et fiable dans de larges plages de température (-40°C à 125°C) et des performances stables sur le long terme.

Comment choisir un moteur couple ?

Dans la pratique, passer d’une fiche technique à un déploiement d’un moteur couple se heurte souvent au dilemme « belles spécifications, réglage raté ». Voici les principes essentiels et les pièges à éviter issus de l’expérience du terrain :

Règles d’or pour la sélection

Le couple d’abord, la vitesse ensuite : le couple continu doit être ≥1.2–1.5× le couple de charge en régime permanent ; le couple de crête doit être ≥2× le couple d’impact de la charge, en particulier pour les articulations de robot avec des démarrages/arrêts fréquents.

Adaptation de l’inertie : pour les articulations de robot, le rapport d’inertie charge/moteur doit être ≤5:1 afin d’éviter les vibrations ou les oscillations.

Précision du codeur : applications standard : codeur absolu 23-bit (résolution ≈0.0001°) ; l’ultra-précision (semi-conducteurs/médical) peut nécessiter des codeurs 29-bit.

Trois pièges critiques à éviter

Mauvais alignement (fatal) : pour les moteurs sans cadre, la coaxialité stator/rotor doit être ≤0.02mm. Des écarts plus importants provoquent des pics d’ondulation de couple et une surchauffe des roulements. Utilisez un comparateur à cadran lors de l’installation pour garantir un alignement strict.

Ignorer le refroidissement : les moteurs couple génèrent des courants élevés à basse vitesse, produisant une chaleur importante. Pour une densité de puissance maximale ou un fonctionnement prolongé au blocage, concevez un refroidissement liquide forcé ou un refroidissement par air efficace. Dans un projet de robot de nettoyage photovoltaïque, le boîtier de l’articulation servait d’évaporateur de caloduc avec circulation d’un fluide caloporteur diélectrique, augmentant la densité de couple continu de 4×.

Rigidité de charge insuffisante : l’entraînement direct n’a pas de tampon de réducteur ; une faible rigidité peut provoquer une résonance. Utilisez des structures creuses intégrées pour les articulations de robot et des bases en fonte renforcée pour les plateaux rotatifs.

Conseils clés de réglage & considérations EMI

Réglage : activez la compensation du couple d’encoches, la suppression des harmoniques et l’anticipation de frottement. La bande passante de la boucle de courant doit dépasser 2kHz (idéalement ≥5kHz) pour supprimer l’ondulation de couple. Dans un projet de robot chirurgical, l’ajustement des paramètres PI à Kp=0.35, Ki=1200 a permis d’obtenir une réponse de courant de 0.5ms.

EMI : utilisez un analyseur de spectre pour détecter les EMI.

Si le bruit se concentre sur des fréquences spécifiques (par exemple, 1.2MHz), les solutions incluent un blindage à trois couches (feuille de cuivre + nanocristallin + tissu conducteur) sur les enroulements du stator et des anneaux magnétiques sur les lignes d’alimentation. Fait intéressant, augmenter la fréquence PWM de 15kHz à 18kHz peut réduire le pic d’EMI de 8dB tout en augmentant les pertes de commutation de 5%, évitant ainsi la résonance mécanique.

Pour plus d’informations et de devis sur les moteurs couple sans cadre et avec cadre, contactez-nous.
