Comment choisir un actionneur à joint harmonique : Guide complet sur la technologie des actionneurs de joint de robot, le choix et les tendances futures

Alors que les robots humanoïdes, les robots collaboratifs, les exosquelettes et les systèmes d’automatisation intelligents continuent d’évoluer, l’actionneur d’articulation robotique est devenu l’un des composants les plus importants de la robotique moderne. Il détermine non seulement la façon dont un robot se déplace, mais aussi sa précision, sa capacité de charge, sa fiabilité et ses performances globales.

De nombreuses entreprises de robotique se concentrent d’abord sur les algorithmes d’IA, les systèmes de perception et la planification des mouvements. Cependant, lors du développement de prototypes, les ingénieurs découvrent rapidement que les performances de l’actionneur d’articulation robotique ont un impact bien plus important sur le produit final que presque tout autre composant mécanique.

Alors, comment choisir le bon actionneur d’articulation harmonique ? Quelles sont les différences entre les actionneurs harmoniques et planétaires ? Pourquoi les actionneurs d’articulation intégrés deviennent-ils la solution privilégiée pour les robots humanoïdes ?

Ce guide répond à ces questions et explique les technologies clés qui sous-tendent les actionneurs d’articulation robotique avancés d’aujourd’hui.

Qu’est-ce qu’un actionneur d’articulation robotique ?

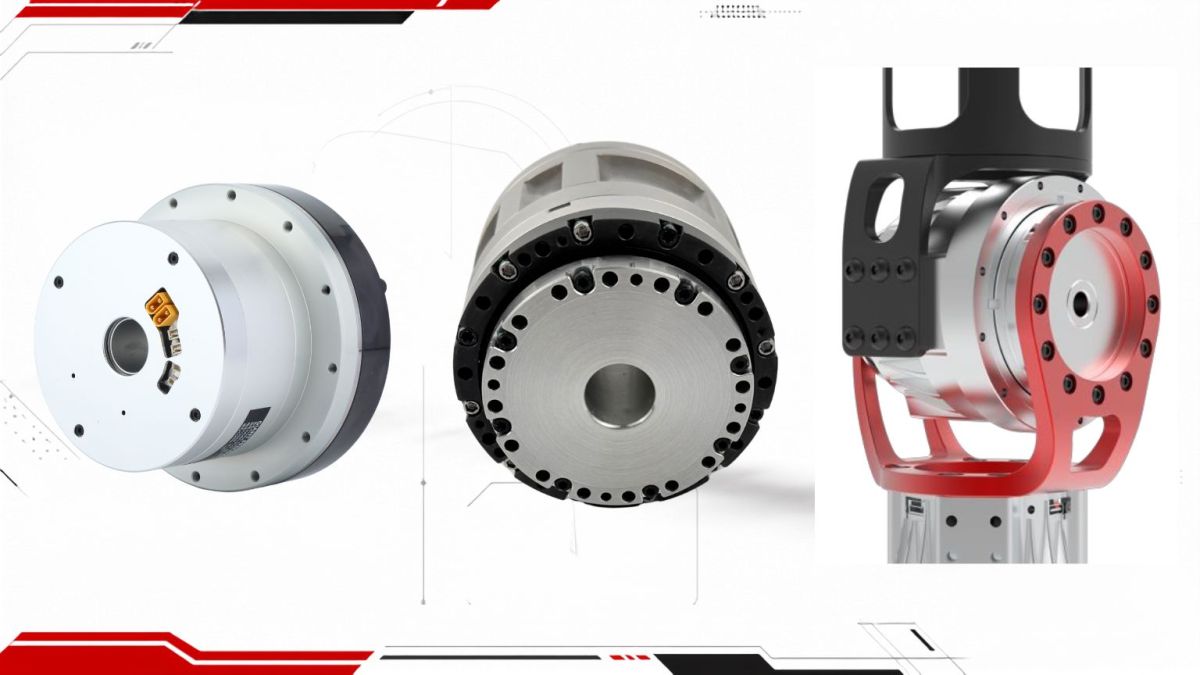

Un actionneur d’articulation robotique est une unité électromécanique hautement intégrée qui combine plusieurs composants essentiels dans un ensemble compact. Un actionneur d’articulation harmonique typique comprend :

• Moteur couple sans cadre

• Réducteur harmonique

• Codeur haute résolution

• Servo-variateur

• Frein

• Roulements

• Capteurs intégrés

Contrairement aux systèmes traditionnels qui nécessitent des moteurs, réducteurs, codeurs et contrôleurs séparés, un actionneur d’articulation robotique intégré est assemblé en usine, calibré et prêt à être installé.

Cette architecture intégrée réduit la complexité mécanique, raccourcit les cycles de développement, améliore la fiabilité et simplifie la maintenance.

Aujourd’hui, les actionneurs d’articulation robotique sont largement utilisés dans les robots humanoïdes, les bras robotiques collaboratifs, les robots médicaux, les équipements pour semi-conducteurs, les robots d’inspection, les robots mobiles autonomes (AMR) et les systèmes d’automatisation industrielle.

Pourquoi l’actionneur d’articulation robotique est-il si important ?

Pour un robot humanoïde, l’actionneur d’articulation robotique est souvent le sous-système le plus précieux, représentant une part importante du coût total du matériel.

Plus important encore, il détermine directement la qualité des mouvements du robot, sa précision de positionnement, son efficacité énergétique et sa fiabilité à long terme.

Un actionneur d’articulation harmonique haute performance doit offrir :

• Densité de couple élevée

• Jeu réduit

• Grande répétabilité

• Réponse dynamique rapide

• Grande rigidité

• Longue durée de vie

• Faible température de fonctionnement

• Sortie continue stable

Plus l’actionneur est performant, plus le robot devient capable d’effectuer un assemblage de précision, la manipulation d’objets, l’inspection, les applications médicales et la locomotion dynamique.

Avantages d’un actionneur d’articulation harmonique intégré

1. Conception hautement intégrée

Les articulations robotiques traditionnelles obligent les ingénieurs à se procurer séparément les moteurs, réducteurs, codeurs, freins et servo-variateurs avant de finaliser l’assemblage mécanique et le réglage de la commande.

Un actionneur d’articulation harmonique intégré combine tous ces composants en une seule unité compacte, déjà calibrée en usine.

Cela réduit considérablement la complexité d’ingénierie, minimise le temps de mise en service et accélère le développement du produit.

2. Passage de câbles par arbre creux

La gestion des câbles est l’un des plus grands défis de fiabilité dans les articulations robotiques.

Un actionneur d’articulation robotique moderne présente une conception à arbre creux qui fait passer les câbles d’alimentation, les câbles du codeur et les câbles de communication directement au centre de l’actionneur.

Par rapport à un acheminement externe des câbles, cette conception offre plusieurs avantages :

• Rotation continue illimitée

• Usure réduite des câbles

• Aspect plus épuré du robot

• Coûts de maintenance réduits

• Fiabilité à long terme améliorée

Pour les robots humanoïdes dotés de plusieurs articulations rotatives, le passage de câbles par arbre creux est devenu une caractéristique de conception standard.

3. Gestion thermique intégrée

La chaleur affecte directement la durée de vie de l’actionneur et ses performances en fonctionnement continu.

Un actionneur d’articulation harmonique intégré optimise le chemin thermique entre le moteur sans cadre, le réducteur harmonique et l’électronique de servo-commande, réduisant la résistance thermique et améliorant la dissipation de chaleur.

Des températures de fonctionnement plus basses apportent plusieurs avantages importants :

• Durée de vie de l’isolation prolongée

• Dégradation du lubrifiant réduite

• Couple continu de sortie plus élevé

• Fiabilité du système améliorée

• Risque d’arrêt thermique réduit

Pour les robots industriels fonctionnant 24 heures sur 24, une gestion thermique efficace est essentielle.

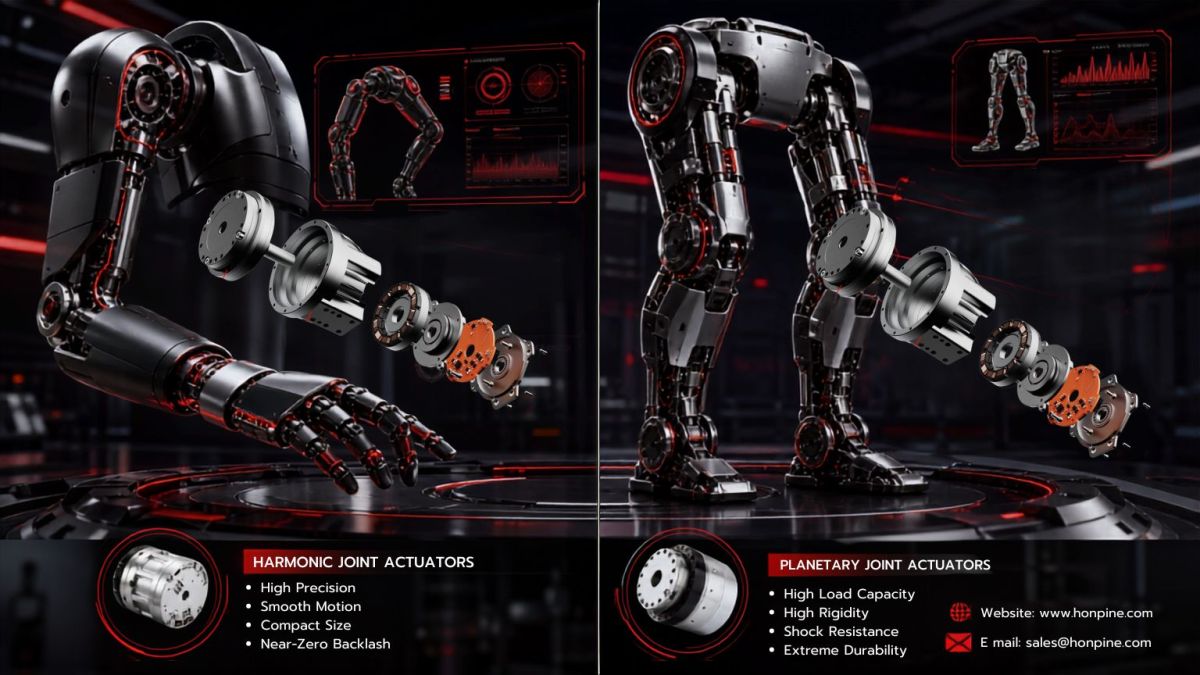

Actionneur d’articulation harmonique vs actionneur d’articulation planétaire

L’une des questions les plus courantes en robotique est de savoir s’il faut choisir un actionneur d’articulation harmonique ou un actionneur d’articulation planétaire.

La réponse dépend entièrement de l’application.

Actionneur d’articulation harmonique

Un actionneur d’articulation harmonique est idéal pour les applications nécessitant une précision exceptionnelle et une conception légère, notamment :

• Bras de robot humanoïde

• Articulations du coude

• Articulations du poignet

• Articulations du cou

• Robots médicaux

• Automatisation des semi-conducteurs

• Équipements d’assemblage de précision

Ses avantages comprennent :

• Jeu quasi nul

• Grande précision de positionnement

• Mouvement fluide

• Densité de couple élevée

• Format compact

• Construction légère

• Actionneur d’articulation planétaire

Un actionneur d’articulation planétaire est mieux adapté aux applications exigeant une résistance aux chocs et une capacité de charge plus élevées, telles que :

• Articulations de la hanche

• Articulations de la taille

• Articulations de la jambe

• Robots industriels lourds

• Exosquelettes

• Plateformes robotiques mobiles

Ses atouts comprennent :

• Grande rigidité

• Excellente résistance aux chocs

• Capacité de charge supérieure

• Coût de fabrication inférieur

• Meilleure durabilité dans des conditions à fort impact

Pour cette raison, de nombreux robots humanoïdes combinent ces deux technologies, en utilisant des actionneurs d’articulation harmonique pour les articulations de précision et des actionneurs planétaires pour les articulations à forte charge.

Pourquoi les actionneurs d’articulation harmonique deviennent-ils le choix privilégié ?

Les robots humanoïdes nécessitent des systèmes d’actionnement légers, compacts et très efficaces.

Un actionneur plus lourd augmente la consommation d’énergie, réduit la mobilité et exige davantage des moteurs.

Les actionneurs d’articulation harmoniques modernes délivrent un couple de sortie élevé dans un format compact, permettant aux robots de marcher, de monter des escaliers, de s’équilibrer de manière dynamique et d’effectuer des tâches de manipulation complexes.

Une densité de couple élevée permet également aux ingénieurs de réduire le poids global du robot sans sacrifier les performances.

Par conséquent, les actionneurs d’articulation harmoniques sont devenus l’une des technologies clés les plus importantes pour les robots humanoïdes de nouvelle génération.

Comment choisir le bon actionneur d’articulation robotique ?

La sélection du bon actionneur d’articulation robotique nécessite d’évaluer plusieurs facteurs clés.

Choisir en fonction de l’application

Les différentes articulations d’un robot requièrent des caractéristiques de performance différentes.

Les épaules, les coudes, les poignets, les hanches, les genoux et les chevilles ont tous des exigences différentes en matière de couple, de vitesse, de précision, de rigidité et de poids.

Utiliser le même actionneur pour chaque articulation produit rarement des performances optimales.

Évaluer les spécifications critiques

Les principales spécifications comprennent :

• Densité de couple

• Répétabilité

• Jeu

• Couple continu

• Couple de pointe

• Élévation de température

• Durée de vie

• Indice de protection (IP)

• Protocole de communication

Ensemble, ces paramètres déterminent les performances à long terme et la fiabilité de l’actionneur d’articulation robotique.

Prendre en compte la communication et l’intégration système

Les actionneurs d’articulation robotique modernes doivent prendre en charge des protocoles de communication industriels tels que EtherCAT, CAN et CANopen.

Une communication standardisée simplifie l’intégration du contrôleur, réduit le temps de développement logiciel et améliore la compatibilité du système.

L’essor des actionneurs d’articulation robotique domestiques haute performance

Pendant de nombreuses années, les actionneurs d’articulation robotique haut de gamme dépendaient fortement de réducteurs harmoniques et de technologies servo importés.

Aujourd’hui, les progrès continus dans la fabrication de précision, les moteurs couple sans cadre, les réducteurs harmoniques, les codeurs et le contrôle servo ont considérablement amélioré les performances des actionneurs d’articulation harmonique fabriqués localement.

Les solutions domestiques modernes offrent une excellente précision, fiabilité, régularité de production et des délais de livraison plus courts, tout en proposant un coût total de possession plus compétitif.

Pour les fabricants de robots, cela signifie une plus grande flexibilité de la chaîne d’approvisionnement et une commercialisation plus rapide.

Pourquoi de plus en plus d’entreprises de robotique choisissent-elles des actionneurs d’articulation robotique intégrés ?

Les actionneurs d’articulation robotique intégrés simplifient chaque étape du développement robotique.

Pendant l’ingénierie, ils réduisent l’approvisionnement en composants et éliminent les problèmes de compatibilité entre fournisseurs.

Pendant la fabrication, les interfaces standardisées améliorent l’efficacité de l’assemblage et la régularité de production.

Pendant l’exploitation, la gestion thermique intégrée, le passage des câbles par arbre creux et le calibrage en usine réduisent les coûts de maintenance et améliorent la fiabilité à long terme.

Pour les entreprises qui développent des robots humanoïdes de nouvelle génération, des robots collaboratifs et des équipements d’automatisation industrielle, les actionneurs d’articulation harmonique intégrés sont devenus la solution privilégiée.

Conclusion

À mesure que la robotique continue de progresser, la concurrence ne repose plus uniquement sur les performances de mouvement. La fiabilité, la fabricabilité, la rapidité de développement et le coût du cycle de vie sont devenus tout aussi importants.

L’actionneur d’articulation robotique est la base du système de mouvement de chaque robot. Qu’il s’agisse de développer des robots humanoïdes, des robots collaboratifs, des robots médicaux ou des équipements d’automatisation industrielle, choisir le bon actionneur d’articulation harmonique est essentiel pour obtenir une haute précision, un mouvement efficace et une fiabilité à long terme.

Si vous développez une plateforme robotique ou évaluez des solutions d’actionnement pour votre prochain projet, contactez-nous pour obtenir notre Guide complet de sélection des actionneurs d’articulation robotique, les spécifications détaillées des produits et un support technique. Nos experts peuvent vous aider à choisir l’actionneur d’articulation harmonique idéal pour votre application, à raccourcir le temps de développement et à accélérer la mise sur le marché de votre produit.
