Réducteur RV expliqué : principe de fonctionnement, avantages, applications et guide de sélection

À mesure que les robots industriels, les robots humanoïdes, les machines-outils CNC et l’automatisation de précision continuent d’évoluer, le réducteur RV est devenu l’un des composants les plus critiques des systèmes modernes de contrôle du mouvement. Il influence directement la précision de positionnement, la capacité de charge, la rigidité, la durée de vie et la fiabilité globale d’un robot.

Pour les ingénieurs, les fabricants d’équipements et les développeurs de robots, il est essentiel de comprendre le fonctionnement d’un réducteur RV et ses différences avec d’autres réducteurs de précision afin de choisir la solution de transmission adaptée.

Ce guide explique le principe de fonctionnement, la structure, les avantages, les applications et les critères de sélection des réducteurs RV, tout en clarifiant plusieurs idées reçues courantes.

Qu’est-ce qu’un réducteur RV ?

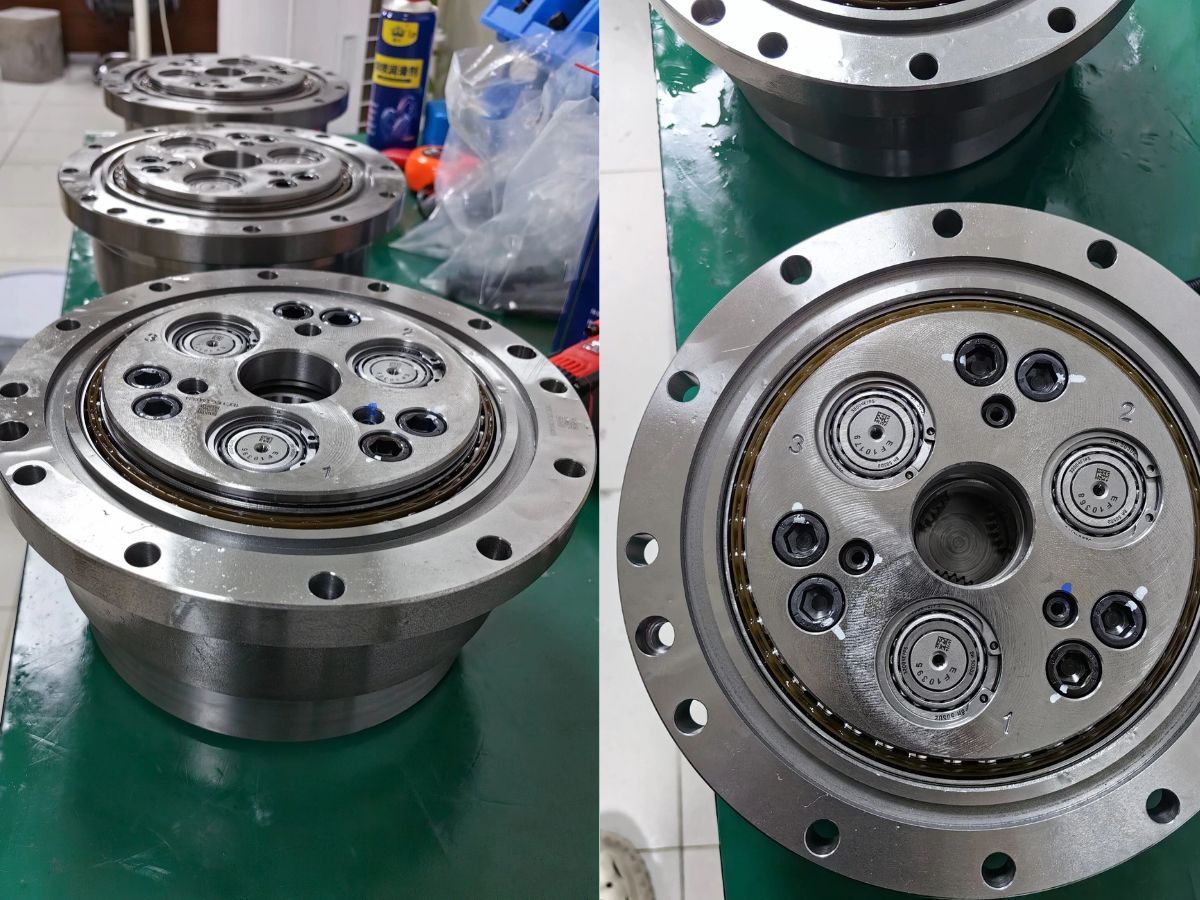

Un réducteur RV (Rotary Vector Reducer) est un réducteur cycloïdal de haute précision qui associe un étage d’engrenage planétaire et un étage d’engrenage à broches cycloïdales afin d’obtenir des rapports de réduction élevés, une rigidité exceptionnelle et une excellente précision de positionnement.

Contrairement aux réducteurs industriels ordinaires, un réducteur RV est spécialement conçu pour des applications exigeant :

• Une transmission de couple élevée

• Une grande rigidité en torsion

• Un faible jeu

• Une précision de positionnement élevée

• Une longue durée de vie

• Un fonctionnement continu en service intensif

Aujourd’hui, les réducteurs RV sont largement utilisés dans les robots industriels, les positionneurs robotisés, les tables rotatives CNC, les machines-outils, les lignes de production automatisées et les équipements intelligents lourds.

Comment fonctionne un réducteur RV ?

Le réducteur RV utilise un mécanisme de réduction à deux étages.

Premier étage : réduction par engrenage planétaire

Le servomoteur entraîne l’arbre d’entrée, qui fait tourner le pignon solaire. Les engrenages planétaires réduisent la vitesse du moteur tout en augmentant le couple, et entraînent simultanément l’arbre excentrique.

Deuxième étage : réduction par engrenage à broches cycloïdales

L’arbre excentrique provoque le mouvement excentrique du disque cycloïdal à l’intérieur de la couronne fixe de broches.

Comme le disque cycloïdal comporte une dent de moins que la couronne de broches, chaque révolution crée un léger déplacement relatif, produisant un rapport de réduction élevé avec une précision de transmission extrêmement élevée.

Enfin, les broches de sortie transmettent le mouvement à la bride de sortie, offrant un couple élevé avec un jeu minimal.

Cette combinaison d’engrenages planétaires et de transmission cycloïdale permet aux réducteurs RV d’atteindre à la fois une grande précision et une capacité de charge remarquable.

Pourquoi les réducteurs RV sont-ils si précis ?

Plusieurs avantages structurels contribuent à la précision exceptionnelle d’un réducteur RV.

Engagement important de multiples dents

Contrairement aux réducteurs conventionnels où seules quelques dents partagent la charge, un réducteur RV répartit simultanément l’effort sur plusieurs dents cycloïdales.

Cette conception réduit considérablement les contraintes de contact tout en améliorant la rigidité et la durabilité.

Jeu extrêmement faible

Les réducteurs RV de haute qualité atteignent généralement un jeu inférieur à 1 minute d’arc, tandis que les produits haut de gamme peuvent atteindre 0,5 minute d’arc (30 secondes d’arc).

Le faible jeu permet aux robots de revenir de manière répétée à la même position avec une excellente répétabilité.

Grande rigidité en torsion

Le mécanisme cycloïdal offre une excellente résistance à la déformation sous de fortes charges, ce qui rend les réducteurs RV particulièrement adaptés aux articulations de robots industriels supportant des charges utiles importantes.

Réducteur RV vs réducteur harmonique

De nombreux ingénieurs se demandent s’ils doivent choisir un réducteur RV ou un réducteur harmonique.

La réponse dépend de l’application.

Réducteur RV Mieux adapté pour :

• Articulations de base du robot

• Articulations d’épaule

• Articulations de taille

• Robots industriels lourds

• Tables de positionnement rotatives

• Équipements CNC

Avantages :

• Grande rigidité

• Forte capacité de charge

• Excellente résistance aux chocs

• Longue durée de vie

• Performance stable sous charges lourdes continues

Réducteur harmonique Mieux adapté pour :

• Poignets de robot

• Coudes

• Bras de robots humanoïdes

• Robots médicaux

• Équipements pour semi-conducteurs

• Automatisation de précision

Avantages :

• Format compact

• Conception légère

• Jeu extrêmement faible

• Haute précision de positionnement

Dans la plupart des robots industriels à six axes, les réducteurs RV sont généralement utilisés dans les articulations 1–3 ou 1–4, tandis que les réducteurs harmoniques sont utilisés dans les articulations du poignet, où la compacité et la précision priment sur la capacité de charge maximale.

Idée reçue courante : réducteur RV vs réducteur à vis sans fin

L’une des confusions les plus courantes consiste à confondre un réducteur RV avec un réducteur à vis sans fin.

Il s’agit de technologies de transmission complètement différentes.

Réducteur RV

Structure à engrenage planétaire + engrenage à broches cycloïdales

Haute précision

Faible jeu

Grande rigidité

Conçu pour la robotique et les machines de précision

Réducteur à vis sans fin

Transmission par vis sans fin et roue tangente

Structure simple

Coût de fabrication plus faible

Peut offrir une fonction d’auto-blocage

Couramment utilisé dans les convoyeurs, les équipements de levage et les machines générales

Bien que les deux soient des réducteurs, ils répondent à des besoins totalement différents et ne doivent pas être considérés comme interchangeables.

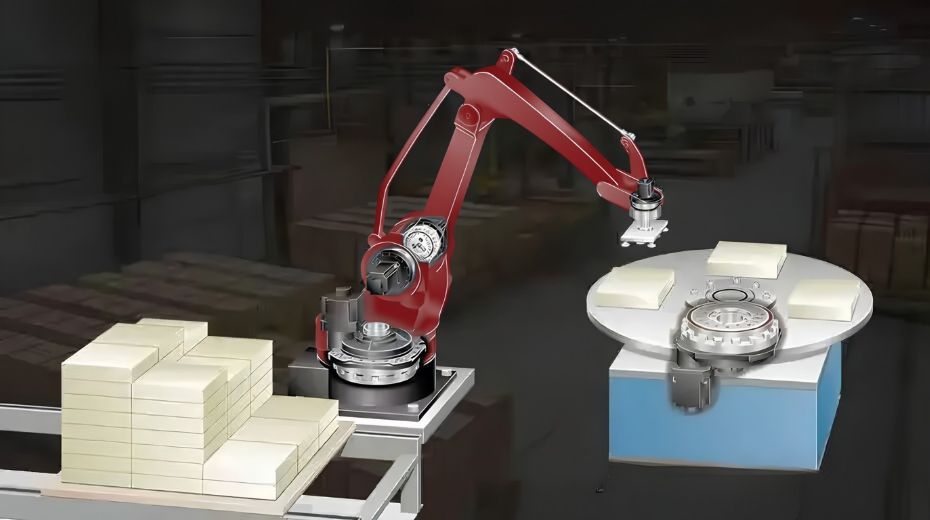

Principales applications des réducteurs RV

Grâce à leur grande rigidité et à leur excellente capacité de couple, les réducteurs RV sont largement utilisés dans :

• Robots industriels

• Systèmes de soudage robotisés

• Robots de palettisation

• Tables rotatives CNC

• Machines-outils

• Lignes de production automatisées

• Équipements de traitement laser

• Fabrication aérospatiale

• Systèmes de positionnement de précision

• Équipements intelligents lourds

À mesure que la charge utile des robots augmente, les réducteurs RV deviennent de plus en plus importants pour maintenir la précision de positionnement dans des conditions de charge dynamique.

Comment choisir le bon réducteur RV ?

Le choix du bon réducteur RV ne se limite pas à comparer les rapports de réduction.

Les ingénieurs doivent évaluer :

Couple nominal

Assurez-vous que le réducteur peut supporter en continu le couple de fonctionnement requis avec une marge de sécurité suffisante.

Couple de pointe

Les applications impliquant des phases d’accélération, de décélération ou des charges d’impact nécessitent une capacité de surcharge adéquate.

Rapport de réduction

Les différentes articulations d’un robot exigent des caractéristiques de vitesse et de couple différentes.

Jeu

Les applications d’assemblage de précision et les applications CNC exigent un jeu plus faible que l’automatisation générale.

Rigidité en torsion

Une rigidité plus élevée améliore la précision de trajectoire du robot et réduit les vibrations.

Durée de vie

La plupart des réducteurs RV industriels sont conçus pour 6,000–10,000 heures dans des conditions nominales d’utilisation, selon la charge, la lubrification et l’environnement de travail.

Configuration de montage

Tenez compte du type d’arbre, des dimensions de la bride, de la conception à arbre creux ou plein, ainsi que de la compatibilité avec le servomoteur.

Développement national des réducteurs RV

Pendant de nombreuses années, le marché mondial des réducteurs RV haut de gamme a été dominé par des fabricants japonais.

Aujourd’hui, les améliorations continues en usinage de précision, traitement thermique, fabrication d’engrenages, technologie des roulements et contrôle qualité ont permis aux fabricants chinois d’améliorer considérablement les performances des produits.

Les réducteurs RV domestiques modernes offrent désormais :

• Une meilleure précision de positionnement

• Une meilleure constance de fabrication

• Des délais de livraison plus courts

• Un coût compétitif

• Une capacité fiable de production en série

Ces avancées offrent aux fabricants de robots une plus grande flexibilité de la chaîne d’approvisionnement tout en soutenant la croissance rapide de la fabrication intelligente.

Conclusion

Le réducteur RV demeure l’un des composants de transmission de précision les plus importants dans la robotique moderne et l’automatisation industrielle.

Sa combinaison unique d’engrenages planétaires et de technologie d’engrenage à broches cycloïdales offre une rigidité exceptionnelle, une grande capacité de couple, un faible jeu et une longue durée de vie, ce qui en fait la solution privilégiée pour les articulations robotisées à forte charge et les systèmes de mouvement de précision.

Que vous développiez un robot industriel, une machine CNC, une ligne de production automatisée ou un équipement intelligent, le choix du réducteur RV approprié en fonction du couple, de la rigidité, de la précision et des exigences d’application est essentiel pour obtenir des performances fiables à long terme.

À mesure que les technologies de fabrication de précision continuent de progresser, les réducteurs RV joueront un rôle de plus en plus important dans la prochaine génération de robots, d’automatisation intelligente et de systèmes de fabrication avancés.
