Jeu d’un réducteur harmonique en minutes d’arc : ce que la spécification vous apprend réellement

Chaquefiche technique de réducteur à entraînement harmoniqueindique une valeur de jeu en minutes d’arc. C’est généralement le premier chiffre qu’un ingénieur compare — et celui qui est le plus souvent mal interprété lors de la conception d’un module d’articulation. La mention « lost motion ≤ 1 arcmin » ne signifie pas que l’articulation est rigide, ni que votre erreur de positionnement est de 1 arcmin. Cet article explique ce que mesure réellement la spécification dejeu d’un réducteur à entraînement harmonique, pourquoi lesréducteurs harmoniquespeuvent atteindre des valeurs inférieures à une minute d’arc, comment convertir les minutes d’arc en précision réelle et comment définir une cible de jeu adaptée à votre application.

Que mesure réellement le jeu d’un réducteur à entraînement harmonique ?

La valeur indiquée comme « lost motion » ou « backlash » sur la fiche technique d’un réducteur à entraînement harmonique est mesurée dans des conditions spécifiques et limitées :

• L’arbre d’entrée est bloqué (il n’est pas entraîné).

• Une charge correspondant à ±2 % du couple nominal est appliquée en sortie, puis inversée.

• La différence d’angle de sortie entre les deux passages par le couple nul correspond au jeu (lost motion).

Il s’agit d’une zone morte mesurée à proximité d’un couple nul — pas d’une courbe de rigidité ni d’un budget d’erreur de positionnement. Une minute d’arc équivaut à 1/60 de degré, soit 0,291 mrad. Les valeurs des fiches techniques sont des valeurs maximales, et non typiques ; un réducteur de type unité (avec roulement de sortie et bride) présente généralement une valeur légèrement supérieure à celle d’un ensemble de composants. Pour comparer les fournisseurs, vérifiez d’abord les conditions de mesure : ±2 % ou ±5 % du couple nominal, et la classe de la série concernée.

Les trois valeurs que les ingénieurs confondent

Le piège à éviter : le jeu est mesuré autour d’un couple nul, tandis que la largeur de la boucle d’hystérésis complète — la valeur que subit votre articulation lors de véritables inversions de charge — est généralement deux à trois fois supérieure. Lire uniquement la valeur du jeu en minutes d’arc et en déduire une rigidité est l’erreur la plus fréquente lors du choix d’une articulation.

Pourquoi les réducteurs harmoniques atteignent-ils un jeu inférieur à une minute d’arc ?

Deux propriétés structurelles permettent d’obtenir de faibles valeurs en minutes d’arc :

• Un engrènement avec un grand nombre de dents. Dans unréducteur à entraînement harmonique, environ 30 % des dents de la couronne flexible et de la couronne circulaire sont en prise simultanément, contre deux ou trois dents dans un étage planétaire conventionnel. Les erreurs de fabrication sont réparties sur des dizaines de dents en prise au lieu de se concentrer sur une seule paire.

• Un engrenage flexible précontraint. Le générateur d’onde déforme élastiquement la couronne flexible afin qu’elle engrène sous une précontrainte permanente — il n’existe aucun jeu intégré à éliminer par réglage, contrairement aux conceptions planétaires qui doivent recourir à des satellites flottants ou à des engrenages à deux parties.

Le prix de cette précontrainte élastique est une zone de faible rigidité (le segment K1) juste après la fermeture de la zone morte. Unréducteur harmonique peut donc présenter un excellent jeu tout en affichant une large boucle d’hystérésis sous charge maximale. Le jeu et la rigidité torsionnelle doivent être évalués conjointement : la seule valeur en minutes d’arc sous-estimera l’erreur réelle lors d’une inversion de charge.

Convertir les minutes d’arc en millimètres, de façon vérifiable

Le jeu n’a d’importance que lorsqu’il devient une erreur linéaire au centre de l’outil. Pour une longueur de bras L et un jeu θ (en radians), l’erreur est e = L × θ :

Deux autres conversions comptent au niveau du système :

• Rapporté au côté moteur, 1 minute d’arc en sortie devient i × 1 minute d’arc à l’entrée — avec un réducteur de rapport 100:1, cela correspond à 1,67° côté moteur. Un codeur côté moteur ne peut pas détecter la zone morte ; seul un codeur côté sortie (double codeur) le peut.

• En partant d’une tolérance donnée : pour respecter ±0,05 mm avec une portée de 0,5 m, le jeu admissible est d’environ 0,34 minute d’arc — déjà à la limite des réducteurs harmoniques de classe précision. À ce stade, la compensation du jeu par le codeur de sortie est indispensable ; le réducteur seul ne permettra pas de respecter la tolérance.H2 : Là où la zone morte pose réellement problème : symptômes côté commande

Dérive à l’inversion et cycles limites

L’intégrateur de la boucle de position sature à l’intérieur de la zone morte, puis provoque un dépassement lorsque cette zone se referme — ce qui se manifeste par des oscillations ou des cycles limites lors de mouvements alternatifs à basse vitesse, précisément le profil des axes de balayage, de dosage et d’inspection.

Angles morts en commande d’effort

Dans la zone morte, le couple moteur n’atteint pas la sortie. Les articulations à commande d’effort et la détection de collision héritent donc d’une « zone aveugle » de couple, dont la largeur dépend du jeu et du frottement ; elle limite la bande passante de la commande d’effort.

Le piège de la compensation par double codeur

Un codeur de sortie peut mesurer et compenser le jeu, mais la boucle de correction ajoute un retard de phase et des erreurs harmoniques. Elle nécessite une bande passante limitée et un filtrage coupe-bande ; augmenter simplement le gain de la boucle externe déstabilise l’articulation.

Frottement statique et jeu

À chaque inversion, le frottement statique et la zone morte se combinent et provoquent un comportement saccadé, plus difficile à compenser que chacun de ces phénomènes pris isolément — une cause fréquente lorsqu’une articulation « respecte les spécifications de jeu » au banc, mais oscille une fois intégrée à la cellule.H2 : Définir une cible de jeu en fonction de l’application

Règle pratique : spécifiez le jeu en dernier, une fois le budget de précision établi. Convertissez la tolérance de l’effecteur en un budget de minutes d’arc au niveau de l’articulation, prévoyez une marge pour l’hystérésis (2–3×), l’élévation de température et l’usure, puis choisissez la classe.

Trois causes d’augmentation du jeu en service

• Claquage (glissement en cas de surcharge) : si la limite de couple de pointe est dépassée, la couronne flexible saute des dents ; le jeu augmente alors de façon permanente et irréversible. Dimensionnez le réducteur avec une marge au-dessus du couple de pointe, et pas seulement du couple nominal.

• Température et usure : le jeu augmente avec les heures de fonctionnement et la chaleur ; en fin de vie, il peut dépasser de 30 à 100 % la valeur à la livraison. Pour les applications de précision, basez le dimensionnement sur les valeurs de fin de vie.

• Excentricité de montage : une face de montage non plane ou un mauvais alignement du carter rend le jeu irrégulier sur la rotation. Une mesure ponctuelle de 1 minute d’arc au banc peut coexister avec une valeur locale de 3 minutes d’arc. Vérifiez plusieurs positions de sortie.H2 : Comment HONPINE spécifie le jeu

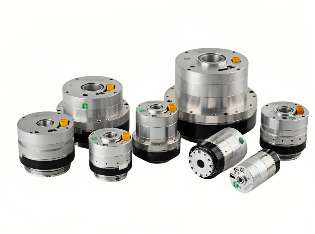

Les réducteurs harmoniques HONPINEsont proposés en configurations d’ensemble de composants et d’unité, dans les séries standard et mini. Dans le catalogue actuel, la série harmonique mini (type coupelle CSF,type haut-de-forme SHD) est spécifiée avec un jeu de 20 secondes d’arc — environ 0,33 minute d’arc — pour toutes les tailles et tous les rapports, avec des couples nominaux de 0,06 N·m (CSF-2.5) à 5 N·m (CSF-11). Toute la série se situe ainsi largement dans la plage ≤ 0,5 minute d’arc requise par les articulations de positionnement de précision. Les valeurs, classes et conditions de mesure des séries standard, ainsi que la distinction entre unités et ensembles de composants, doivent être vérifiées sur la fiche technique à jour correspondant à la taille de cadre concernée — [À confirmer avec HONPINE].

Lorsque vous envoyez une demande de renseignements, précisez trois éléments : les conditions de mesure requises (±2 % ou ±5 %), la classe attendue et si le jeu est spécifié à la livraison ou en fin de vie. Un fournisseur qui répond précisément à ces trois points est un fournisseur dont vous pouvez utiliser la valeur en minutes d’arc pour vos calculs de conception.

Liste de contrôle du jeu avant achat

1. Confirmez les conditions de mesure : entrée bloquée, couple nominal de ±2 % ou ±5 %, passages par le couple nul.

2. Demandez si la valeur est maximale ou typique, et si elle concerne une unité ou un ensemble de composants.

3. Demandez la boucle d’hystérésis (ou les données de rigidité K1/K2), et pas seulement la valeur du jeu.

4. Convertissez la tolérance de l’effecteur en un budget de minutes d’arc et vérifiez la marge après prise en compte de l’hystérésis.

5. Prévoyez un codeur de sortie : les codeurs côté moteur ne peuvent pas détecter la zone morte.

6. Vérifiez le jeu à plusieurs positions de sortie après l’installation.

7. Dimensionnez en fonction du couple de pointe avec une marge pour éviter le claquage.

8. Convenez de la tolérance de jeu en fin de vie dans la spécification.

FAQ

Un jeu de 1 minute d’arc est-il bon pour un réducteur à entraînement harmonique ?

Oui — un jeu de 1 minute d’arc (0,291 mrad) est une valeur normale de catalogue pour un réducteur harmonique de précision et correspond à une zone morte de 0,145 mm pour une portée de 0,5 m. Les unités de classe précision atteignent 0,5 minute d’arc ou moins ; la valeur déterminante est votre propre budget en minutes d’arc, calculé à partir de la tolérance de l’effecteur.

Le jeu d’un réducteur à entraînement harmonique est-il identique à l’hystérésis ?

Non. Le jeu (lost motion) est mesuré à proximité d’un couple nul, avec l’entrée bloquée ; l’hystérésis correspond à la largeur de la boucle couple-angle complète sous un couple nominal de ± et est généralement 2–3 fois supérieure. Ces deux valeurs doivent figurer dans la spécification de l’articulation, mais elles sont différentes.

Comment convertir les minutes d’arc en millimètres ?

Multipliez la longueur du bras par le jeu exprimé en radians : 1 minute d’arc = 0.0002909 rad ; pour une portée de 0,5 m, la zone morte vaut donc 0,5 × 0.0002909 ≈ 0,145 mm.

Pourquoi mon articulation oscille-t-elle alors que le jeu respecte les spécifications ?

Les causes les plus fréquentes sont l’hystérésis (supérieure à la valeur de jeu), l’interaction entre le frottement statique et la zone morte, ainsi qu’une boucle de compensation à double codeur trop agressive qui ajoute un retard de phase. Diagnostiquez la boucle couple-angle avant de régler à nouveau les gains.

Conclusion : la valeur de jeu en minutes d’arc indiquée sur unefiche technique de réducteur à entraînement harmoniqueest un avantage structurel — obtenu grâce à un engrènement simultané d’environ 30 % des dents et à une précontrainte élastique — mais elle ne représente qu’un terme d’une équation à trois termes, complétée par la rigidité torsionnelle et la bande passante du codeur. Considérez-la comme une mesure de zone morte à proximité d’un couple nul, convertissez-la en millimètres pour votre propre portée et spécifiez la boucle de commande en conséquence.
