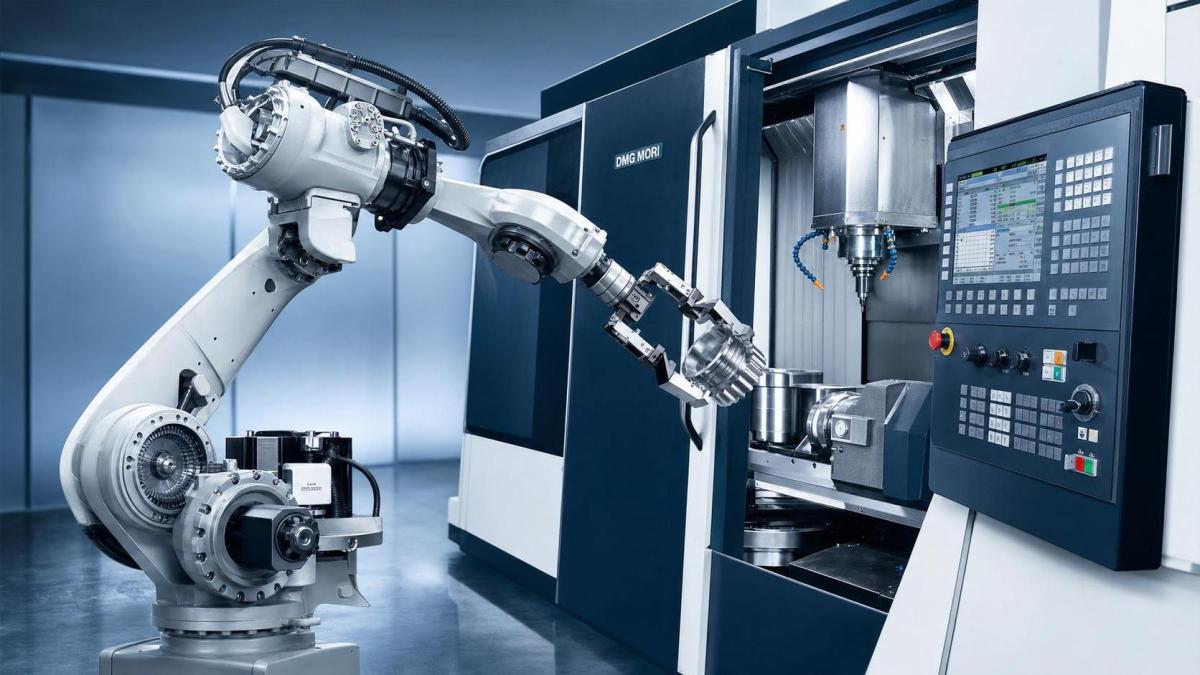

Systèmes de mouvement à couple élevé dans la robotique moderne

Les systèmes de mouvement à couple élevé transforment la robotique moderne en fournissant la précision, la stabilité et la force nécessaires aux tâches automatisées complexes. Dans l’industrie des équipements de machines-outils, ces systèmes jouent un rôle essentiel dans l’amélioration de la précision de positionnement, de la manutention des charges et de l’efficacité globale de la production. Cet article explique comment les solutions de mouvement avancées favorisent des performances robotiques plus intelligentes et aident les fabricants à répondre aux exigences croissantes en matière de vitesse, de fiabilité et de contrôle.

Pourquoi les systèmes de mouvement à couple élevé sont-ils importants dans la robotique des machines-outils ?

La robotique moderne dans les équipements de machines-outils ne se limite plus à de simples mouvements de prise et de dépose. Les robots chargent désormais des pièces lourdes, changent des outils, positionnent des pièces pour le fraisage, prennent en charge des cellules de rectification et se coordonnent avec des systèmes CNC sous des objectifs stricts de temps de cycle.

Dans ces environnements, les systèmes de mouvement à couple élevé déterminent si un robot peut maintenir la rigidité, la répétabilité et une accélération fluide tout en transportant des charges variables. Si la fourniture du couple est instable, il en résulte souvent des vibrations, des dépassements, une mauvaise qualité de surface et des arrêts imprévus.

Pour les équipes d’achat, le défi est pratique. De nombreux systèmes semblent similaires sur le papier, mais diffèrent par leur densité de couple, leur comportement thermique, leur maîtrise du jeu, leur plage de réglage des servos et la durabilité de leur réducteur. Ces différences influencent directement la régularité de l’usinage et les coûts de maintenance.

• Un couple plus élevé aide les axes robotiques à résister à la déflexion lors des démarrages, arrêts et changements d’orientation rapides autour des machines-outils.
• Un mouvement stable améliore le positionnement des pièces aux postes de chargement, aux points d’inspection et aux interfaces d’échange automatique de palettes.
• Un meilleur contrôle de la force prend en charge des tâches exigeantes telles que l’ébavurage, le polissage et l’assistance robotisée à l’usinage.
• Un jeu réduit et une meilleure rigidité diminuent le risque d’erreurs de positionnement cumulées au fil des cycles répétés.

Quels problèmes les fabricants rencontrent-ils généralement ?

Le premier problème est de sous-estimer la demande de couple de pointe. Un robot peut transporter une charge nominale modérée, tout en nécessitant un couple beaucoup plus élevé lors d’une accélération soudaine, d’une préhension excentrée ou d’un alignement côté broche. Une sélection basée uniquement sur la charge nominale crée souvent une inadéquation.

Le deuxième problème concerne l’intégration du système. Le couple de sortie seul ne suffit pas. Les caractéristiques du servomoteur, la précision du réducteur, la résolution de l’encodeur, la compliance mécanique et le réglage de la boucle de contrôle doivent fonctionner comme une seule chaîne de mouvement.

Quelles applications de machines-outils bénéficient le plus des systèmes de mouvement à couple élevé ?

Les systèmes de mouvement à couple élevé sont particulièrement précieux lorsque les robots interagissent étroitement avec des forces de coupe, des pièces lourdes ou des temps takt courts. Le contexte d’application modifie la logique de sélection, les acheteurs doivent donc comparer le profil de mouvement avant de finaliser toute conception d’axe robotique.

Cette comparaison montre que les systèmes de mouvement à couple élevé ne sont pas réservés aux grands robots. Même les cellules robotiques à charge utile moyenne dans les équipements de machines-outils peuvent nécessiter un couple élevé lorsque l’inertie, la portée et la précision se combinent.

Logique de sélection propre au scénario

• Pour les robots de chargement, concentrez-vous sur le couple de pointe, la répétabilité et le freinage sûr sous charges asymétriques.
• Pour les robots de finition, privilégiez un faible jeu, un contrôle fluide à basse vitesse et la rigidité torsionnelle.
• Pour les systèmes de transfert, évaluez la fréquence des cycles, l’élévation thermique et la durée de vie en fatigue du réducteur sur de longues équipes.

Quels paramètres techniques les acheteurs doivent-ils évaluer en premier ?

Lorsqu’ils comparent des systèmes de mouvement à couple élevé, de nombreux acheteurs commencent uniquement par le couple nominal. C’est rarement suffisant pour la robotique dans les équipements de machines-outils. Une meilleure méthode consiste à évaluer la chaîne de mouvement en combinant couple, précision, contrôle et durabilité.

Ces paramètres doivent être examinés par rapport aux conditions de fonctionnement réelles, et non aux hypothèses de catalogue. Les acheteurs obtiennent souvent de meilleurs résultats en soumettant les plans de charge utile, la longueur du bras, les objectifs de cycle et les données d’inertie dès les premières discussions de sélection.

Pourquoi les composants de transmission méritent une attention particulière

Dans les systèmes de mouvement robotiques, les engrenages et les réducteurs influencent fortement la qualité du transfert de couple. Même un servo correctement dimensionné peut offrir de mauvaises performances si la précision de transmission ou la qualité des dents est irrégulière. Pour les machines robotiques CNC, une géométrie d’engrenage personnalisée aide souvent à aligner les exigences de couple, de bruit, de jeu et de durée de vie.

Pour les projets qui nécessitent précision de mouvement et fiabilité de transmission dans un seul ensemble, les acheteurs examinent souvent des composants tels queEngrenages de haute précision fabriqués sur mesure pour machines robotiques CNC dans le cadre d’une évaluation plus large de la chaîne cinématique, plutôt que comme une pièce de rechange isolée.

Systèmes servo à couple élevé vs systèmes de mouvement standard : quelle est la vraie différence ?

La différence ne se limite pas à la force de sortie. Dans la robotique des machines-outils, les systèmes de mouvement à couple élevé combinent généralement une meilleure capacité de surcharge, une rigidité structurelle améliorée, un contrôle thermique plus robuste et un comportement de transmission plus précis. Ces facteurs façonnent la stabilité de production à long terme.

Le tableau met en évidence un point pratique : si une cellule robotisée fonctionne près de ses limites dynamiques, un système standard peut répondre aux besoins initiaux de mise en service, mais générer plus tard des coûts de maintenance et de réglage plus élevés. C’est pourquoi la marge de couple à long terme compte souvent davantage que le seul prix initial des composants.

Comment les équipes d’achat doivent-elles choisir la bonne configuration ?

La sélection de systèmes de mouvement à couple élevé pour les équipements de machines-outils doit suivre un processus structuré. Les meilleures décisions d’achat résultent généralement de la combinaison des données mécaniques, des objectifs de production, des contraintes d’intégration et des attentes de service avant de confirmer la spécification finale.

1. Définissez la charge utile, le centre de gravité, la portée du bras et les changements d’orientation sur un cycle complet.
2. Calculez le couple nominal et le couple de pointe en fonction des conditions d’accélération, de freinage et d’arrêt d’urgence.
3. Adaptez le jeu et la rigidité aux exigences de tolérance de la tâche de chargement machine ou de finition.
4. Confirmez la compatibilité avec les variateurs servo, les encodeurs, les réducteurs, la stratégie de lubrification et les interfaces de commande.
5. Examinez les délais, la planification des pièces de rechange et la nécessité éventuelle de pièces de transmission personnalisées.

Erreurs de sélection courantes

• Choisir uniquement en fonction de la charge nominale sans vérifier le rapport d’inertie et les pics de couple.
• Ignorer l’effet de la masse de la pince et du positionnement excentrique de la pièce sur le couple des articulations.
• Se concentrer sur le rapport du réducteur sans tenir compte de l’augmentation du jeu due à l’usure à long terme.
• Omettre l’espace d’installation, la dissipation thermique et l’accès à la maintenance dans les cellules compactes.

Coût, maintenance et alternatives : que doivent comparer les décideurs ?

Un prix d’achat plus bas peut être trompeur si le système de mouvement entraîne des cycles plus lents, des réglages plus fréquents ou des intervalles de service plus courts. Dans la robotique des machines-outils, le coût total doit inclure l’impact sur la production, et pas seulement les factures de composants.

Des alternatives existent. Certains fabricants augmentent la taille du robot au lieu de mettre à niveau le système de mouvement. D’autres réduisent la vitesse de cycle pour rester dans les limites de couple. Les deux approches peuvent fonctionner, mais elles peuvent accroître l’encombrement, la consommation d’énergie ou le temps takt. Une solution à couple élevé bien adaptée constitue souvent le compromis le plus efficace.

Quelles normes, vérifications d’intégration et contrôles qualité ne doivent pas être négligés ?

Les systèmes de mouvement à couple élevé utilisés dans les équipements de machines-outils doivent être examinés selon les pratiques standard de l’ingénierie industrielle. Même si les besoins exacts de certification dépendent du marché et de la conception de la machine, les acheteurs doivent tout de même vérifier les points de contrôle pratiques avant la validation.

Liste de contrôle recommandée

• Confirmez la compatibilité du mouvement avec le contrôleur du robot, l’interface CNC et la logique de sécurité utilisées dans la cellule de production.
• Vérifiez le jeu admissible, la rigidité, la méthode de lubrification et les limites de température par rapport à la fenêtre de procédé réelle.
• Examinez la régularité du matériau, du traitement thermique et de l’usinage pour les composants de transmission lorsque la précision du transfert de couple est critique.
• Planifiez les points d’inspection pour l’alignement à l’installation, le réglage des servos et la surveillance périodique de l’usure après la mise en service.

Si le projet implique un engrenage robotique personnalisé, une communication précoce sur les tolérances des plans, les attentes relatives au profil des dents et les conditions des pièces appariées peut éviter des reprises pendant l’intégration. Dans ces cas, des composants tels que Engrenages de haute précision fabriqués sur mesure pour machines robotiques CNC sont généralement évalués avec l’architecture complète du mouvement.

FAQ : quelles questions les acheteurs posent-ils le plus souvent sur les systèmes de mouvement à couple élevé ?

Comment savoir si mon robot a réellement besoin d’un système de mouvement à couple élevé ?

Vérifiez plus que la charge utile. Si votre application comprend une longue portée de bras, une préhension excentrée, des accélérations fréquentes, la manutention de dispositifs lourds ou une finition à contrôle de force, les systèmes de mouvement à couple élevé sont souvent justifiés. Le point décisif est généralement la demande dynamique, et non le seul poids statique.

Qu’est-ce qui compte le plus, le couple ou le jeu ?

Ils comptent ensemble. Le couple soutient le déplacement de la charge et la force de procédé, tandis que le jeu affecte la précision avec laquelle cette force et cette position sont transmises. Pour le chargement de machines, la marge de couple peut dominer. Pour l’ébavurage et le placement de précision, le jeu et la rigidité deviennent tout aussi importants.

Quelles informations dois-je préparer avant de demander un devis ?

Préparez les données de charge utile, l’emplacement du centre de gravité, les dimensions du bras du robot, le temps de cycle cible, le cycle de service, le sens d’installation et la précision de positionnement requise. Si possible, ajoutez des estimations d’inertie, la température ambiante et les détails de la plateforme de commande disponible. Cela raccourcit le cycle de sélection et améliore la précision du devis.

Les systèmes de mouvement à couple élevé peuvent-ils aider à réduire les rebuts ou les reprises ?

Oui, en particulier lorsque le positionnement robotique influence le chargement dans le mandrin, l’assise dans le dispositif, la finition des arêtes ou la précision de transfert entre postes. Un couple plus stable et une meilleure précision de transmission peuvent réduire le désalignement des pièces, les forces de contact irrégulières et les petites erreurs de répétabilité qui s’accumulent sur de nombreux cycles.

Pourquoi nous choisir pour la planification des composants liés au mouvement et l’assistance aux prochaines étapes ?

Dans les projets d’équipements de machines-outils, de bons résultats dépendent dès le départ de l’adéquation entre la demande de couple, la précision de transmission et le rythme de production. Nous accompagnons les discussions pratiques sur la sélection de chaînes cinématiques robotiques, l’adéquation des engrenages personnalisés et les points de contrôle d’intégration qui influencent la disponibilité et la répétabilité.

Vous pouvez nous contacter pour discuter de détails clés tels que les objectifs de couple et de jeu, la sélection de produits pour les axes robotiques, l’examen des plans pour les pièces de transmission personnalisées, les délais de livraison prévus, l’assistance aux échantillons et la planification des devis pour les applications de machines robotiques CNC.

Si votre équipe compare des alternatives, nous pouvons également vous aider à structurer la décision autour des paramètres, des conditions de charge de l’application et des compromis coût-risque, afin de passer d’un intérêt général à une solution de mouvement exploitable avec moins de révisions.
