Actionneur rotatif harmonique vs actionneur rotatif à entraînement direct vs table tournante creuse : quelle solution de mouvement rotatif convient à l’automatisation ?

Le mouvement rotatif est omniprésent dans l'automatisation moderne.

De l'inspection des semi-conducteurs et de la manipulation des plaquettes à l'assemblage 3C, aux tests de composants électroniques, au dosage, au traitement laser et au positionnement de précision, les machines doivent souvent faire pivoter un dispositif de fixation, une pièce, un outil ou une station de traitement avec une grande répétabilité.

À première vue, trois solutions peuvent sembler servir le même objectif : l’ actionneur rotatif harmonique , l’actionneur rotatif à entraînement direct et la table rotative creuse .

Ces trois systèmes permettent un mouvement de rotation contrôlé. Ils peuvent être intégrés à des équipements automatisés. Enfin, ils peuvent être conçus pour une grande précision de positionnement, une conception mécanique compacte et une rotation continue ou indexée.

Cependant, ils ne sont pas interchangeables.

La différence fondamentale réside dans la manière dont chaque solution gère le couple, la vitesse, la transmission, le support de charge, la précision de positionnement, l'intégration mécanique et l'espace d'installation.

Un actionneur rotatif harmonique utilise un mécanisme de réduction de précision pour convertir la vitesse du moteur en un couple élevé et un mouvement rotatif contrôlé. Un actionneur rotatif à entraînement direct supprime l'étage de réduction conventionnel et entraîne directement la charge à l'aide d'un moteur couple. Une table rotative creuse privilégie la conception d'une plateforme de positionnement rotative intégrée, dotée d'une large ouverture centrale, d'un support de roulement et d'une surface de montage.

Pour les ingénieurs concevant des systèmes d'automatisation 3C, des équipements pour semi-conducteurs, des machines d'inspection, des systèmes d'assemblage et des platines rotatives de précision, le choix de la bonne architecture peut avoir un impact majeur sur la taille de la machine, le temps de cycle, les performances de positionnement, le cheminement des câbles et le coût global du système.

Ce guide explique les différences entre ces trois solutions de mouvement rotatif et comment choisir celle qui convient le mieux à votre application.

Aperçu des trois solutions de mouvement rotatif

Avant de comparer leurs mécanismes internes, il est utile de comprendre ce que chaque produit est conçu pour accomplir.

Le point le plus important est que les trois solutions optimisent différentes parties du système de mouvement.

Actionneur rotatif harmonique → densité de couple et précision

Actionneur rotatif à entraînement direct → réponse dynamique et simplicité de transmission

Table rotative creuse → positionnement rotatif intégré et accessibilité mécanique

Cette distinction revêt une importance particulière dans le domaine des semi-conducteurs et de l'automatisation 3C.

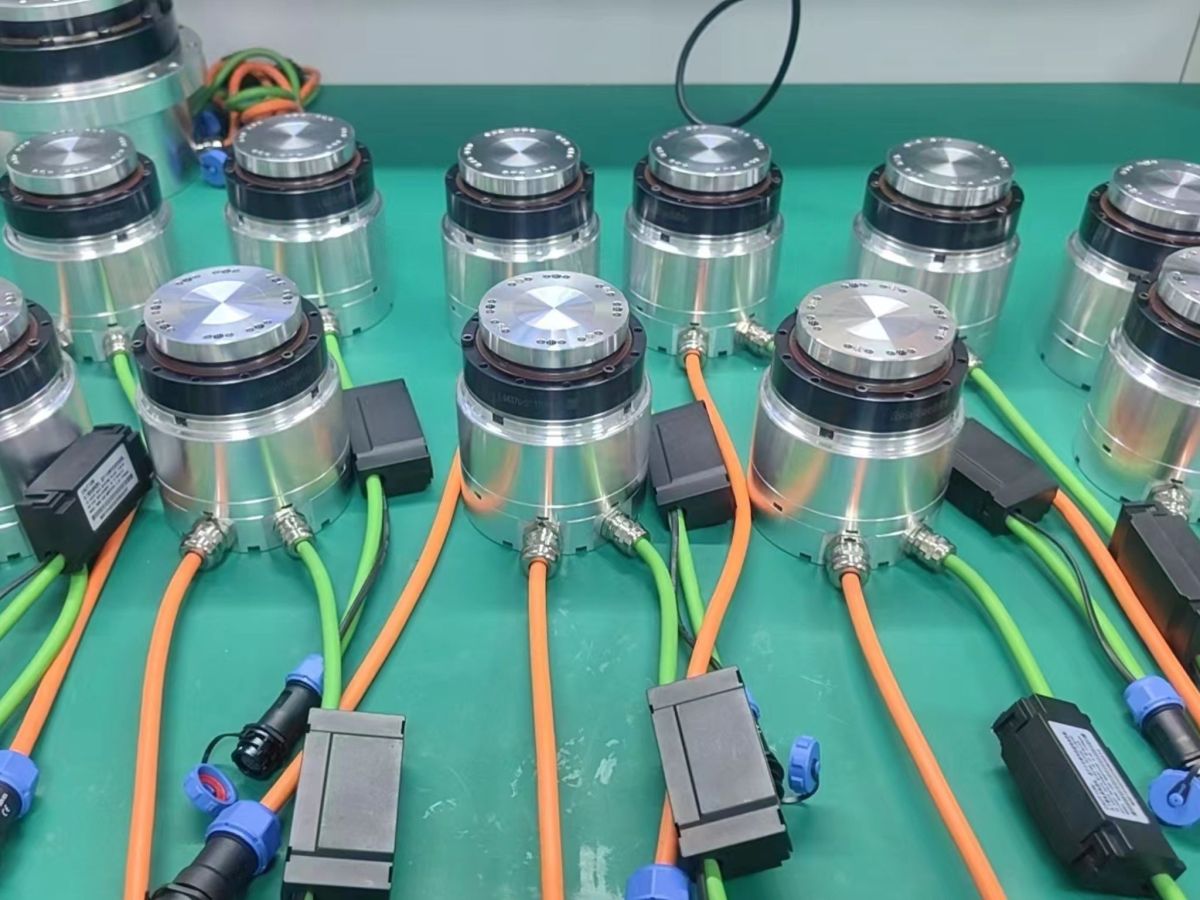

Qu'est-ce qu'un actionneur rotatif harmonique ?

Un actionneur rotatif harmonique est une unité de mouvement rotatif intégrée qui combine un moteur avec un mécanisme de réduction harmonique ou d'onde de contrainte de précision.

L'architecture de base peut être simplifiée comme suit :

Servomoteur → Mécanisme de réduction des harmoniques → Palier/bride de sortie → Charge

Le mécanisme de réduction permet à un moteur relativement rapide de produire un couple de sortie nettement supérieur à une vitesse de sortie inférieure.

Une transmission harmonique utilise des composants tels qu'un générateur d'ondes, une cannelure flexible et une cannelure circulaire pour atteindre des rapports de réduction élevés dans un format compact.

Cette architecture est particulièrement utile lorsque la machine nécessite :

• Couple de sortie élevé

• Rapport de réduction élevé

• Dimensions compactes

• Faible réaction

• Répétabilité de positionnement élevée

• Rigidité torsionnelle élevée

• Moteur et encodeur intégrés

Les actionneurs rotatifs harmoniques modernes peuvent également intégrer des arbres creux, des codeurs, des freins et des roulements de sortie dans un ensemble compact. Harmonic Drive, par exemple, propose des actionneurs rotatifs à arbre creux qui combinent un engrenage de précision avec des servomoteurs sans balais et un retour d'information par codeur, le centre creux permettant le passage de câbles, de tubes ou d'autres composants à travers l'axe de rotation.

Pourquoi utiliser un actionneur rotatif harmonique ?

Le principal avantage réside dans la densité du couple.

Au lieu d'utiliser un gros moteur à entraînement direct pour générer un couple élevé à basse vitesse, le mécanisme de réduction harmonique permet au concepteur d'utiliser un moteur plus petit à grande vitesse et de multiplier mécaniquement son couple.

Cela permet de réduire considérablement le diamètre global de l'actionneur pour les applications où l'espace d'installation est limité.

Par exemple, un axe de positionnement rotatif dans un système d'inspection de semi-conducteurs compact peut nécessiter un couple de maintien élevé mais une vitesse de sortie relativement faible.

Dans une telle situation, un actionneur rotatif harmonique peut constituer une architecture très efficace.

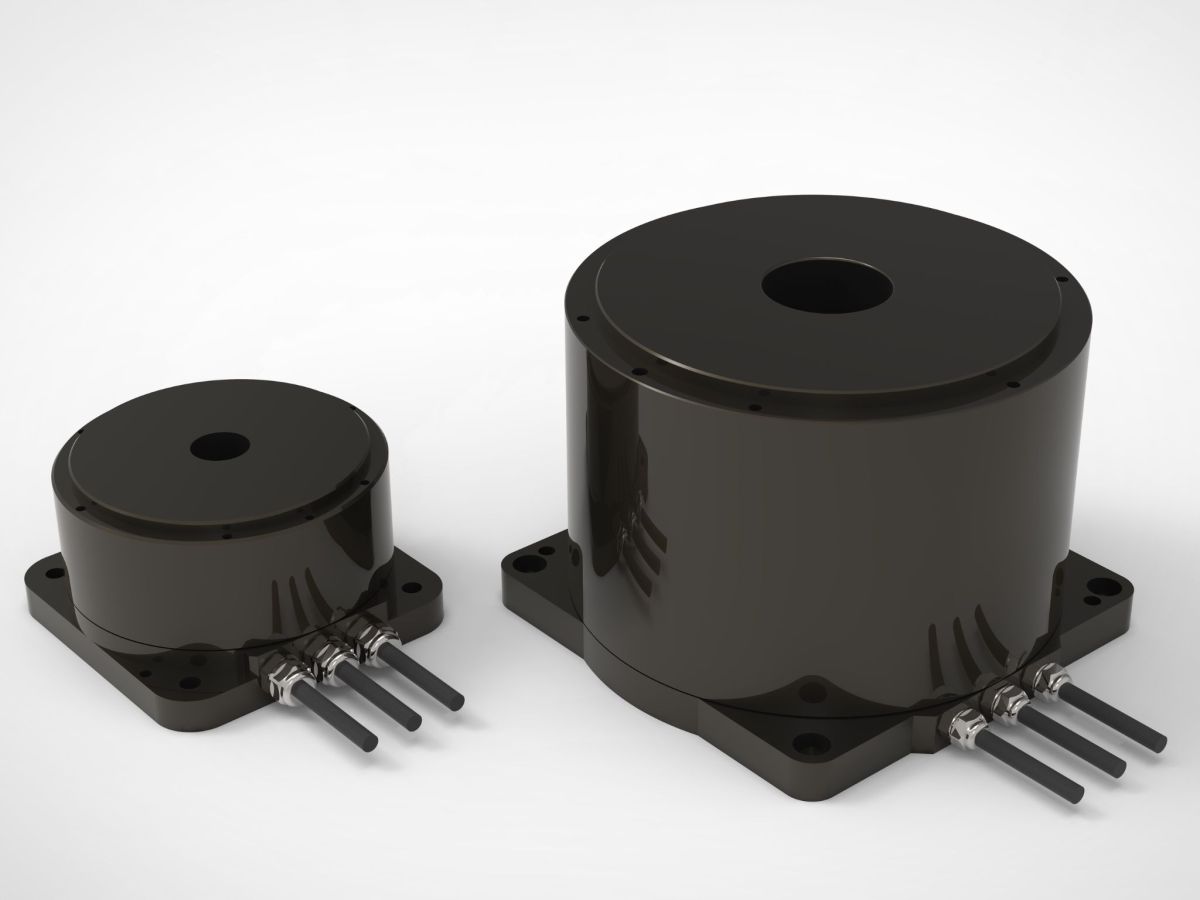

Qu'est-ce qu'un actionneur rotatif à entraînement direct ?

Un actionneur rotatif à entraînement direct adopte une approche fondamentalement différente.

Au lieu de placer un réducteur entre le moteur et la charge, l'actionneur utilise un moteur rotatif à couple élevé pour entraîner directement la charge.

L'architecture de base est :

Servomoteur → Moteur de couple → Charge

Il n'y a pas de boîte de vitesses conventionnelle entre le rotor du moteur et la charge rotative.

Cela signifie que le système élimine le jeu de la boîte de vitesses et réduit le nombre de composants mécaniques de la transmission.

Un actionneur rotatif à entraînement direct est donc particulièrement intéressant lorsque l'application requiert :

• Accélération et décélération rapides

• vitesse de rotation élevée

• Temps de stabilisation court

• Répétabilité élevée

• Rotation fluide

• Indexation fréquente

• Erreur de transmission mécanique faible

• Réponse dynamique élevée

L'approche à entraînement direct est particulièrement intéressante pour les mouvements rotatifs à grande vitesse.

Au lieu d'augmenter la vitesse du moteur et d'utiliser un rapport de réduction, le moteur lui-même est conçu avec un grand diamètre de production de couple et des caractéristiques électromagnétiques appropriées pour générer le couple de sortie requis à la vitesse requise.

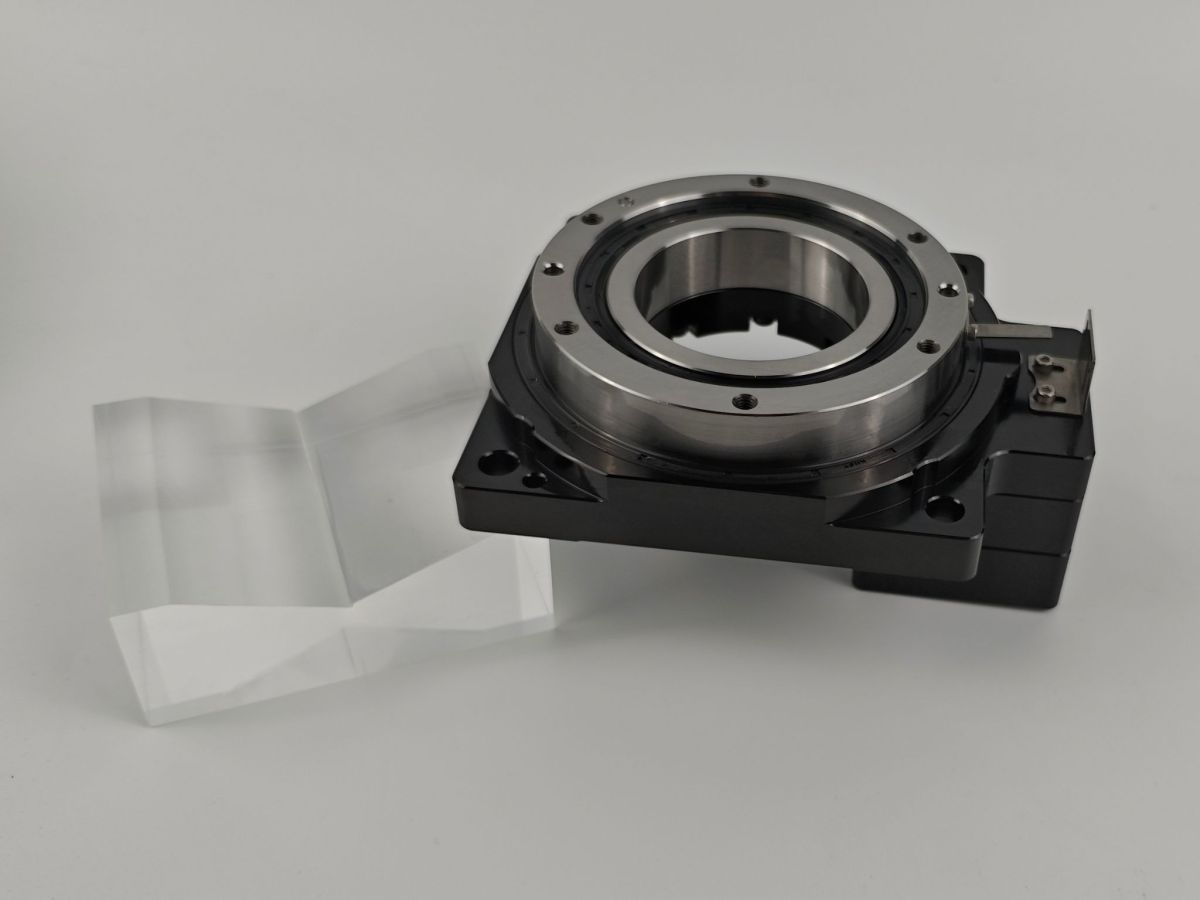

Qu'est-ce qu'une table rotative creuse ?

Une table rotative creuse est une plateforme de positionnement rotative intégrée conçue autour d'une table rotative, d'une structure de roulement et d'un trou traversant central.

Son architecture typique est :

• Moteur / Entraînement → Transmission → Table rotative → Dispositif de fixation ou pièce à usiner

• La transmission exacte peut varier.

• Selon l'architecture du produit, une table rotative creuse peut utiliser :

• Engrenage harmonique

• Engrenages planétaires

• Autres mécanismes de réduction de précision

• Servomoteur

• moteur pas à pas

• système de roulement intégré

Par conséquent, la table rotative creuse ne constitue pas nécessairement un principe de transmission totalement distinct des technologies à entraînement harmonique ou direct.

Il s'agit d'une distinction importante.

Le terme « creux » décrit l'architecture physique de l'unité rotative, notamment le trou traversant central. Il ne précise pas en soi si le mouvement de rotation est généré par un engrenage harmonique, un engrenage planétaire ou une transmission directe.

Le trou creux peut s'avérer extrêmement précieux en automatisation car il offre un passage pour :

• Câbles

• Tuyauterie pneumatique

• Lignes d'aspiration

• Fibre optique

• Capteurs

• faisceaux laser

• arbres mécaniques

• Outillage

Les actionneurs rotatifs à arbre creux sont également utilisés dans les équipements semi-conducteurs car les câbles et les tubes peuvent passer à travers l'axe de rotation.

La différence la plus importante : comment le couple est généré

La principale différence entre ces trois solutions réside dans leur architecture de couple.

Actionneur rotatif harmonique

Le moteur génère un couple à une vitesse relativement élevée.

La transmission harmonique alors :

Réduit la vitesse → Augmente le couple de sortie

Cela permet à un moteur compact d'entraîner un mécanisme rotatif à charge élevée.

Actionneur rotatif à entraînement direct

Le moteur lui-même génère le couple de sortie requis.

Il n'existe pas de réducteur conventionnel.

Le système devient :

Couple moteur → Mouvement de charge directe

Cela permet d'obtenir un trajet de transmission mécanique très court.

Table rotative creuse

La table rotative creuse est principalement une plateforme mécanique intégrée.

Son architecture de couple interne dépend du produit spécifique.

Il peut donc utiliser un mécanisme de réduction tout en conservant un grand centre creux et un palier de sortie intégré.

C’est pourquoi les ingénieurs ne devraient pas automatiquement classer chaque table rotative creuse comme un actionneur harmonique ou un système à entraînement direct.

Actionneur rotatif harmonique vs actionneur rotatif à entraînement direct

La comparaison la plus importante porte sur les deux architectures d'actionneurs.

Actionneur rotatif harmonique

Un actionneur rotatif harmonique est généralement plus puissant lorsque l'application privilégie :

Couple élevé + format compact + rapport de réduction élevé + précision

Le mécanisme de réduction assure un effet de multiplication du couple mécanique.

Cela le rend adapté à :

• Articulations robotiques

• axes de positionnement rotatifs

• Manipulation des semi-conducteurs

• Équipement d'inspection

• Systèmes de manipulation de plaquettes

• Modules d'automatisation compacts

• équipement d'assemblage de précision

Actionneur rotatif à entraînement direct

Un actionneur rotatif à entraînement direct devient intéressant lorsque la priorité se porte sur :

Vitesse élevée + forte accélération + temps de stabilisation court + mouvement fluide

L'absence de boîte de vitesses réduit le nombre d'éléments de transmission mécanique.

Cela peut s'avérer particulièrement précieux pour :

• Indexation à grande vitesse

• Inspection rotative

• Tri des semi-conducteurs

• Systèmes de tourelles à grande vitesse

• Manipulation des composants électroniques

• Mécanismes de prélèvement et de placement

• étages rotatifs de précision

Le choix dépend donc du profil de mouvement de la machine.

Actionneur rotatif harmonique vs table rotative creuse

Ces deux solutions peuvent parfois sembler similaires car elles peuvent toutes deux offrir :

Haute précision + installation compacte + structure creuse + positionnement rotatif

Mais leur approche en matière de design est différente.

Un actionneur rotatif harmonique met l'accent sur le système d'entraînement et de génération de couple.

Une table rotative creuse met l'accent sur la plateforme rotative et l'intégration mécanique.

Par exemple, si un ingénieur demande :

« J’ai besoin d’un servomoteur rotatif compact à couple de sortie élevé. »

Un actionneur rotatif harmonique pourrait constituer un point de départ plus naturel.

Si l'ingénieur demande :

« J’ai besoin d’une plateforme rotative avec un grand trou traversant et une table rigide pour le montage d’un dispositif de fixation. »

Une table rotative creuse serait peut-être plus appropriée.

Cette distinction s'avère particulièrement utile lors de la conception de postes d'inspection, de plateformes d'indexage et de machines d'assemblage.

Actionneur rotatif à entraînement direct vs table rotative creuse

Un actionneur rotatif à entraînement direct peut également être conçu avec un centre creux.

Par conséquent, ces termes ne sont pas nécessairement incompatibles.

Un système rotatif pourrait théoriquement combiner :

Entraînement direct + arbre creux + table rotative intégrée

Dans cette architecture, le moteur entraîne directement la table rotative tandis que le centre creux permet le passage des câbles, des tubes ou des composants optiques à travers l'axe.

La principale différence est donc :

Direct Drive décrit l'architecture du lecteur.

Le terme « creux » décrit la structure mécanique.

Cette distinction est utile lors de l'évaluation des spécifications des fournisseurs.

Un produit décrit comme une « table rotative creuse » peut contenir un mécanisme de réduction.

Un produit décrit comme un « actionneur rotatif à entraînement direct » peut également avoir un alésage creux.

L'ingénieur doit donc examiner l'architecture interne réelle plutôt que de sélectionner un produit en se basant uniquement sur la terminologie.

Quelle solution offre la plus grande précision ?

Il n'y a pas de vainqueur universel.

La précision du positionnement dépend de l'ensemble du système de mouvement :

Moteur + Transmission + Encodeur + Roulement + Structure + Contrôleur + Étalonnage

Un actionneur rotatif harmonique peut atteindre une grande précision de positionnement car l'engrenage harmonique de précision assure une transmission à faible jeu et un rapport de réduction élevé.

Un actionneur rotatif à entraînement direct permet d'atteindre une grande précision de positionnement car la charge est directement connectée au moteur et il n'y a pas d'erreur de transmission par boîte de vitesses conventionnelle.

Une table rotative creuse peut également offrir une haute précision lorsque sa transmission interne, sa structure de roulement et son système d'encodeur sont correctement conçus.

Par conséquent, comparer uniquement « l’entraînement harmonique par rapport à l’entraînement direct » en se basant sur la résolution nominale de l’encodeur n’est pas suffisant.

Les ingénieurs doivent évaluer :

• Précision absolue du positionnement

• Répétabilité

• Contrecoup

• Erreur de transmission

• faux-rond du roulement

• Précision de l'encodeur

• Dérive thermique

• Rigidité structurelle

• Réglage du servo

Lequel est le plus rapide ?

Pour les mouvements rotatifs à grande vitesse, les actionneurs rotatifs à entraînement direct présentent généralement un avantage considérable car il n'y a pas de réducteur limitant la vitesse de sortie.

Un actionneur harmonique est optimisé autour de la réduction.

La vitesse de sortie est donc généralement bien inférieure à la vitesse du moteur.

Cela rend les actionneurs harmoniques excellents pour les mouvements rotatifs à couple élevé et à faible vitesse, mais moins adaptés naturellement aux rotations continues à très haute vitesse.

Un actionneur rotatif à entraînement direct peut fonctionner à des vitesses de rotation nettement supérieures lorsque le moteur, le roulement et la conception thermique le permettent.

C’est pourquoi la technologie d’entraînement direct est souvent envisagée pour :

• Indexation de tourelle à grande vitesse

• Inspection rotative

• Manipulation des semi-conducteurs

• Équipement de test à grande vitesse

Cependant, la vitesse doit toujours être évaluée conjointement avec le couple et l'inertie.

Un moteur capable d'atteindre un régime élevé peut néanmoins s'avérer inadapté si l'inertie de la charge est trop importante ou si le couple d'accélération requis dépasse la capacité maximale du moteur.

Lequel présente une meilleure densité de couple ?

Pour les applications compactes à couple élevé, un actionneur rotatif harmonique peut offrir une excellente densité de couple car le mécanisme de réduction multiplie le couple moteur.

Un actionneur rotatif à entraînement direct doit générer directement le couple de sortie.

Cela nécessite généralement un diamètre de moteur plus important ou un matériau magnétique plus actif pour obtenir le même couple de sortie à basse vitesse.

Donc:

Couple élevé dans un format compact → Actionneur rotatif harmonique

Contrôle de charge direct et à haute vitesse → Actionneur rotatif à entraînement direct

Il s'agit là d'un des compromis les plus importants en ingénierie.

Quelle solution rotative est la meilleure pour les équipements semi-conducteurs ?

Les équipements pour semi-conducteurs ont des exigences de mouvement particulièrement contraignantes.

Les machines peuvent avoir besoin de :

• Haute précision de positionnement

• Cycles courts

• Répétabilité élevée

• Installation compacte

• Cheminement des câbles propre

• Faibles vibrations

• Performances thermiques stables

• Haute fiabilité

Les trois architectures peuvent être utilisées, mais les différentes fonctions de la machine privilégient des solutions différentes.

Manipulation des plaquettes

Un actionneur rotatif harmonique peut s'avérer intéressant lorsque le robot ou le mécanisme de manutention nécessite des dimensions compactes et un couple de sortie élevé.

Sa version creuse permet également de simplifier le passage des câbles et des systèmes pneumatiques.

Les actionneurs à arbre creux sont spécifiquement utilisés dans les applications semi-conductrices où les câbles et les tubes doivent passer par l'axe de rotation.

Inspection à grande vitesse

Un actionneur rotatif à entraînement direct est intéressant lorsque l'accélération rapide, la rotation fluide et le temps de stabilisation court sont plus importants que la multiplication du couple mécanique.

Indexation et positionnement des dispositifs

Une table rotative creuse est souvent un choix pratique lorsque la machine a besoin de :

• Une plateforme rotative rigide

• montage direct sur fixation

• Grande ouverture centrale

• Installation compacte

• Indexation répétable

Cette architecture permet de simplifier la conception mécanique des postes d'inspection et d'assemblage.

Quelle solution est la meilleure pour l'automatisation 3C ?

La fabrication de produits 3C comprend notamment :

• Smartphones

• Comprimés

• ordinateurs portables

• Électronique portable

• Modules de caméra

• Connecteurs

• Composants électroniques

Ces machines nécessitent souvent un mouvement rotatif compact, rapide et hautement répétable.

Assemblage du module caméra

Un actionneur rotatif à entraînement direct peut assurer une rotation fluide et programmable pour l'alignement et l'inspection.

Assemblage de connecteur

Une table rotative creuse peut fournir une plateforme d'indexage compacte pour les dispositifs de fixation et plusieurs stations d'assemblage.

Orientation précise des composants

Un actionneur rotatif harmonique peut fournir un couple élevé et un positionnement angulaire précis lorsque la charge rotative est relativement lourde ou que l'espace d'installation disponible est limité.

Jeu et erreur de transmission

Le jeu est l'un des paramètres les plus importants dans le mouvement rotatif de précision.

Une boîte de vitesses classique peut introduire du jeu entre l'entrée et la sortie.

Un actionneur rotatif harmonique de précision peut être conçu avec des spécifications de jeu extrêmement faibles ou de jeu nul, selon le mécanisme et le produit.

Un actionneur rotatif à entraînement direct ne contient pas de réducteur conventionnel, le jeu du réducteur ne fait donc pas partie de la chaîne d'entraînement.

Cependant, cela ne signifie pas que le système complet soit exempt d'erreurs mécaniques.

Le jeu des roulements, la déformation structurelle, l'installation de l'encodeur et la déflexion induite par la charge peuvent encore affecter le positionnement.

Pour une table rotative creuse, le jeu dépend principalement de son architecture de transmission interne.

Par conséquent, lorsqu'ils comparent des produits, les ingénieurs devraient se poser les questions suivantes :

Quelle est la valeur réelle du jeu de sortie ou de l'erreur de transmission ?

plutôt que de supposer que « creux » signifie automatiquement un faible jeu.

Conception de la capacité de charge et des paliers

Le palier de sortie est souvent négligé lors du choix d'un actionneur rotatif.

Une unité de mouvement rotatif ne doit pas seulement générer du couple.

Il doit également prendre en charge :

• Charge radiale

• Charge axiale

• Charge de moment

• inertie du dispositif rotatif

• forces mécaniques externes

Les roulements à rouleaux croisés intégrés sont couramment utilisés dans les actionneurs rotatifs de précision car ils peuvent supporter des charges directement à la sortie.

Par exemple, le FHA Mini de Harmonic Drive combine un réducteur harmonique, un servomoteur, un codeur et un grand roulement de sortie à rouleaux croisés, permettant ainsi de monter les charges directement sur l'actionneur.

Ce type d'intégration peut simplifier considérablement la conception des machines.

Pour une table rotative creuse, la capacité de charge est encore plus importante car la table elle-même supporte souvent le dispositif de fixation et la pièce à usiner.

Pourquoi le diamètre des alésages creux est-il important en automatisation ?

Le centre creux est plus qu'un simple avantage pratique.

Dans les équipements d'automatisation compacts, le centre de rotation est souvent la zone la plus difficile pour le passage des câbles et des conduites pneumatiques.

Un alésage creux suffisamment large peut permettre :

• Câble d'alimentation

• Câble encodeur

• Câble Ethernet / EtherCAT

• Tube à vide

• Tube pneumatique

• Câble à fibre optique

• Rayon laser

passer par le centre de rotation.

Cela permet de réduire la courbure des câbles et les boucles de câbles externes.

Les actionneurs à arbre creux sont particulièrement recommandés pour les applications impliquant des câbles, des tubes et des chemins optiques à travers l'axe de rotation.

Pour les équipements semi-conducteurs, cela peut s'avérer particulièrement précieux car l'agencement de la machine est souvent extrêmement compact.

Mouvement de rotation continue vs mouvement d'indexation

Un autre facteur de sélection important est le schéma de mouvement.

Rotation continue

Si la charge doit tourner en continu à une vitesse relativement élevée, un actionneur rotatif à entraînement direct est souvent un candidat idéal.

Les applications typiques comprennent :

• Inspection rotative

• Balayage

• Systèmes optiques

• Traitement à haute vitesse

• mécanismes d'indexation continue

Indexation répétée

Si la machine se déplace de manière répétée :

0° → 30° → 60° → 90° → Arrêt

La sélection devrait alors se concentrer sur :

• Couple maximal

• Accélération

• Temps de règlement

• Répétabilité

• inertie de la charge

Un actionneur rotatif à entraînement direct peut offrir d'excellentes performances dynamiques.

Un actionneur rotatif harmonique peut fournir un couple élevé et un positionnement stable.

Une table rotative creuse peut constituer une plateforme d'indexation hautement intégrée.

La solution correcte dépend du profil de mouvement complet.

Le profil de mouvement est plus important que la vitesse nominale.

Une erreur fréquente consiste à choisir un actionneur rotatif uniquement en fonction de sa vitesse de rotation maximale.

Pour les équipements d'automatisation, la question la plus pertinente est :

À quelle vitesse l'actionneur peut-il déplacer la charge réelle d'une position à une autre et se stabiliser avec la précision requise ?

Pour un système d'indexation :

Temps de cycle = Accélération + Mouvement + Décélération + Stabilisation

Un actionneur rotatif doté d'une vitesse nominale extrêmement élevée peut néanmoins produire un faible débit machine s'il nécessite un long temps de stabilisation.

À l'inverse, un actionneur harmonique à vitesse réduite peut être idéal si l'angle d'indexage requis est faible et que la machine privilégie un couple élevé et des dimensions compactes.

Comment choisir entre un actionneur rotatif harmonique, un actionneur rotatif à entraînement direct et une table rotative creuse

Le processus de sélection peut être simplifié en plusieurs questions.

Question 1 — Avez-vous besoin d'un couple élevé à faible vitesse de sortie ?

Si oui, commencez par :

Actionneur rotatif harmonique

Le mécanisme de réduction permet une multiplication du couple tout en conservant un format compact.

Question 2 — Avez-vous besoin d'une rotation à grande vitesse et d'une accélération rapide ?

Si oui, considérez :

Actionneur rotatif à entraînement direct

La transmission directe supprime l'étage de réduction conventionnel et peut offrir une excellente réponse dynamique.

Question 3 — Avez-vous besoin d'un grand centre creux et d'un montage direct sur le luminaire ?

Si oui, considérez :

Table rotative creuse

La structure de table intégrée simplifie l'installation et offre une plateforme rigide pour la charge.

Question 4 — Avez-vous besoin de câbles ou de tubes passant par l’axe de rotation ?

Ensuite, priorisez :

Architecture à arbre creux / à rotation creuse

La structure creuse peut être combinée avec différentes technologies d'entraînement.

Question 5 — L’empreinte au sol de la machine est-elle extrêmement limitée ?

Considérer:

Actionneur rotatif harmonique

ou

Table rotative creuse compacte

en fonction du couple et des exigences de la plateforme.

Question 6 — Le temps de cycle est-il la principale contrainte ?

Considérer:

Actionneur rotatif à entraînement direct

notamment lorsque la machine requiert une accélération, une décélération et un temps de stabilisation rapides.

Une matrice de sélection pratique

Ce tableau doit être utilisé comme point de départ et non comme substitut à un dimensionnement détaillé du moteur.

Ces trois technologies peuvent-elles être combinées ?

Oui.

C'est un point important pour les ingénieurs.

Ces trois termes décrivent différents aspects des systèmes de mouvement rotatif.

Par exemple, un module rotatif peut être :

Creux + Harmonique + Servo

ou:

Creux + Entraînement direct + Servo

ou:

Table rotative creuse + réducteur planétaire + servomoteur

Par conséquent, les termes « actionneur rotatif harmonique », « actionneur rotatif à entraînement direct » et « table rotative creuse » ne doivent pas toujours être considérés comme trois catégories de produits totalement isolées.

Ils représentent plutôt différents choix de conception :

• Technologie de transmission

• Technologie de conduite

• Intégration mécanique

Un concepteur de machines peut combiner ces technologies en fonction de l'application.

Pourquoi la commande intégrée de mouvements rotatifs devient-elle plus importante ?

Les équipements d'automatisation modernes deviennent plus petits tout en exigeant un débit et une précision accrus.

Au lieu d'assembler :

Moteur + Réducteur + Accouplement + Roulement + Encodeur + Plateau rotatif

Les constructeurs de machines privilégient de plus en plus les unités de mouvement rotatif intégrées.

Un actionneur intégré permet de réduire le nombre d'interfaces mécaniques et de simplifier l'installation.

Un actionneur rotatif harmonique peut intégrer :

Servomoteur + Réducteur harmonique + Encodeur + Roulement + Frein

Un actionneur rotatif à entraînement direct peut intégrer :

Moteur de couple + Encodeur + Roulement + Carter

Une table rotative creuse peut intégrer :

Table rotative + Roulement + Transmission + Interface moteur + Alésage creux

Cette intégration permet de raccourcir les délais de développement et de réduire les sources potentielles d'erreurs mécaniques.

L'avenir du contrôle des mouvements rotatifs dans l'automatisation des circuits intégrés et des semi-conducteurs

La demande en matière de contrôle des mouvements rotatifs devrait continuer de croître à mesure que les équipements pour semi-conducteurs et 3C évoluent vers :

• Composants plus petits

• UPH plus élevé

• Précision de positionnement accrue

• Agencement des machines plus compact

• automatisation accrue

• Production flexible

La prochaine génération de systèmes rotatifs combinera de plus en plus :

• Encodeurs absolus haute résolution

• servomoteurs

• Communication EtherCAT

• Contrôle de mouvement avancé

• Suppression des vibrations

• Compensation thermique

• Calibrage en ligne

• roulements intégrés

• Cheminement des câbles à axe creux

• structures d'actionneurs compactes

L'objectif n'est pas simplement de faire tourner une charge.

L'objectif est d'atteindre :

Mouvement rapide + Positionnement précis + Fonctionnement stable + Intégration compacte

C’est pourquoi les actionneurs rotatifs harmoniques, les actionneurs rotatifs à entraînement direct et les tables rotatives creuses continueront de jouer des rôles différents mais complémentaires dans la commande moderne des mouvements rotatifs.

FAQ sur les actionneurs rotatifs harmoniques, les actionneurs rotatifs à entraînement direct et les tables rotatives creuses

Quelle est la différence entre un actionneur rotatif harmonique et un actionneur rotatif à entraînement direct ?

Un actionneur rotatif harmonique utilise un mécanisme de réduction de précision pour augmenter le couple de sortie et réduire la vitesse de sortie. Un actionneur rotatif à entraînement direct utilise un moteur couple pour entraîner directement la charge, sans réducteur conventionnel.

Un actionneur rotatif à entraînement direct est-il plus précis qu'un actionneur rotatif harmonique ?

Pas nécessairement.

Les deux peuvent atteindre une grande précision de positionnement lorsqu'elles sont correctement conçues.

La transmission directe élimine les erreurs de transmission par boîte de vitesses, tandis que les actionneurs harmoniques offrent une réduction élevée, un faible jeu et une transmission compacte à couple élevé.

La précision finale dépend du moteur, de l'encodeur, du roulement, de la structure mécanique, du contrôleur et de l'étalonnage.

Une table rotative creuse est-elle la même chose qu'un actionneur rotatif creux ?

Pas exactement.

Une table rotative creuse met généralement l'accent sur la plateforme rotative intégrée et le trou traversant central, tandis qu'un actionneur rotatif creux met l'accent sur l'unité de mouvement rotatif entraînée complète.

Pour certains produits, les deux termes peuvent se chevaucher.

Un actionneur rotatif harmonique peut-il avoir un arbre creux ?

Oui.

Des actionneurs rotatifs harmoniques à arbre creux sont disponibles et permettent d'acheminer des câbles, des tubes et d'autres composants à travers le centre de rotation.

Un actionneur rotatif à entraînement direct peut-il avoir un alésage creux ?

Oui.

Un actionneur rotatif à entraînement direct peut être conçu avec une structure à arbre creux ou à rotor creux lorsque l'application nécessite un acheminement de câbles à travers l'axe, des lignes pneumatiques ou des chemins optiques.

Quel est le meilleur choix pour les équipements semi-conducteurs ?

Cela dépend des besoins en mouvement.

Un actionneur rotatif harmonique est intéressant pour les axes de précision compacts à couple élevé et les mécanismes de manipulation de plaquettes.

Un actionneur rotatif à entraînement direct est intéressant pour les mouvements rotatifs à grande vitesse, l'indexation rapide et les temps de stabilisation courts.

Une table rotative creuse est intéressante pour les stations d'inspection, d'assemblage et d'indexage qui nécessitent une plateforme rotative rigide et une grande ouverture centrale.

Quel est le meilleur pour l'automatisation 3C ?

Pour les axes rotatifs compacts à couple élevé, un actionneur rotatif harmonique peut constituer un excellent choix.

Pour un mouvement rotatif rapide et un indexage rapide, un actionneur rotatif à entraînement direct est une solution intéressante.

Pour les plateformes d'indexage et d'inspection à montage fixe, une table rotative creuse peut simplifier la structure de la machine.

Comment choisir une solution de contrôle de mouvement rotatif ?

Commencez par les exigences de mouvement proprement dites :

Charge → Inertie → Vitesse → Accélération → Couple → Angle d'indexage → Précision → Répétabilité → Alésage creux → Cycle de service → Espace d'installation

Sélectionnez ensuite l'architecture rotative appropriée.

Conclusion : Privilégiez l’architecture rotative, et non pas seulement le nom du produit.

Les actionneurs rotatifs harmoniques, les actionneurs rotatifs à entraînement direct et les tables rotatives creuses peuvent tous fournir un mouvement rotatif précis, mais ils résolvent des problèmes d'ingénierie différents.

Choisissez un actionneur rotatif harmonique lorsque des dimensions compactes, un couple de sortie élevé, un rapport de réduction élevé et la précision sont les principales exigences.

Choisissez un actionneur rotatif à entraînement direct lorsque la vitesse élevée, l'accélération rapide, le mouvement fluide et le temps de stabilisation court sont primordiaux.

Choisissez une table rotative creuse lorsque la machine nécessite une plateforme de positionnement rotative intégrée, un support de charge rigide, un système de fixation et un grand trou traversant central.

Pour l'automatisation 3C avancée, les équipements pour semi-conducteurs et le contrôle de mouvement rotatif de précision, la meilleure solution n'est pas nécessairement celle qui offre le couple le plus élevé, la vitesse la plus élevée ou la résolution d'encodeur la plus élevée.

La solution idéale est celle qui correspond au profil de mouvement complet et à l'architecture mécanique.

La réduction harmonique optimise le couple.

La transmission directe optimise la réponse dynamique.

L'intégration rotative creuse optimise l'agencement de la machine et l'accessibilité de la rotation.

La compréhension de ces différences permet aux constructeurs de machines de sélectionner une solution de mouvement rotatif offrant le juste équilibre entre vitesse, précision, couple, rigidité, intégration et coût.
