Actionneur rotatif harmonique : guide ultime d’ingénierie et de sélection pour l’automatisation moderne

À l’ère de l’Industrie 4.0 et de la robotique avancée, la demande en sources d’alimentation pour l’automatisation a atteint des niveaux sans précédent : densité de couple accrue, encombrement réduit, précision extrême et sécurité absolue.Les actionneurs rotatifs harmoniquesse sont imposés comme la solution de référence pour les articulations de haute précision et le contrôle des mouvements, grâce à leur fonctionnement sans jeu, leurs rapports de réduction élevés et leur intégration ultra-compacte.

Ce guide présente les principaux avantages des actionneurs rotatifs harmoniques, aborde les considérations de conception technique avec des solutions d’ingénierie pratiques et propose une comparaison technologique complète afin de simplifier votre processus de sélection.

1. Pourquoi les actionneurs rotatifs harmoniques dominent la robotique et l’automatisation : 4 avantages clés

Les systèmes d’automatisation traditionnels reposent sur des ensembles fragmentés combinant des servomoteurs séparés, des réducteurs planétaires/RV, des variateurs externes et des codeurs. Ces configurations sont souvent encombrantes, sujettes à l’usure des câbles et dépourvues de retour de force intégré.

Les actionneurs rotatifs harmoniques tout-en-un résolvent ces goulots d’étranglement critiques :

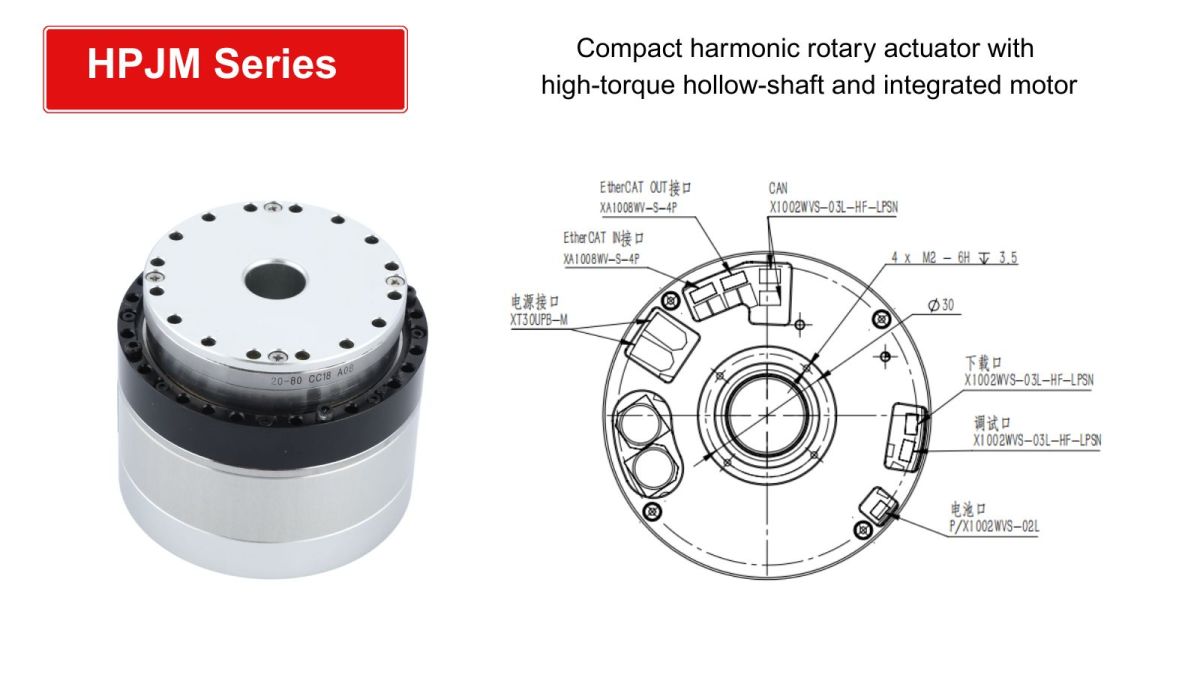

 Intégration d’un arbre creux à couple élevé

Défi industriel : lors d’une rotation continue à 360° ou dans les articulations robotiques multi-axes, les câbles externes et les conduites pneumatiques s’emmêlent, se plient ou se rompent facilement. Cela entraîne une usure prématurée, un encombrement accru et des temps d’arrêt coûteux.

Solution de l’actionneur : la combinaison d’un **arbre creux à grande ouverture** et d’une transmission harmonique à couple élevé permet de faire passer directement par l’axe central les câbles d’alimentation, les bus de communication, les fibres optiques et les tubes pneumatiques. L’extérieur reste ainsi propre et «"sans câble"», tout en permettant une rotation à 360° sans frottement.

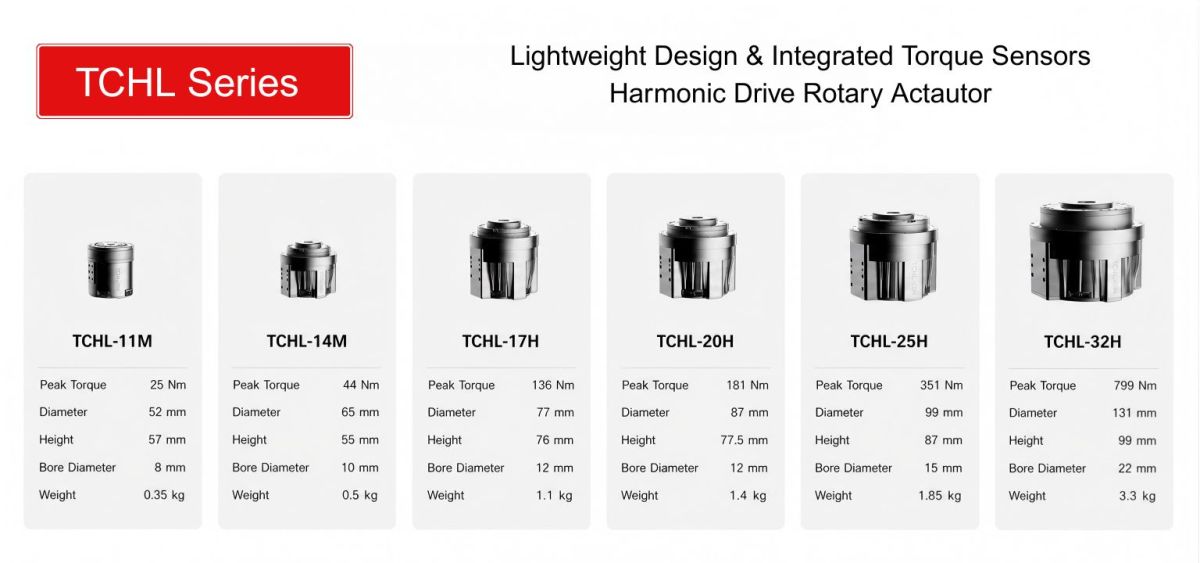

Conception légère et capteurs de couple intégrés

Défi industriel : les robots collaboratifs (Cobots), les articulations de robots humanoïdes et les robots mobiles autonomes (AMR) nécessitent un rapport puissance/poids exceptionnel. Les variateurs servo standard ne peuvent pas détecter directement les forces externes, ce qui limite la détection des collisions et la sécurité.

Solution de l’actionneur : l’utilisation d’alliages d’aluminium/titane haute résistance associés à des moteurs sans cadre réduit le poids mort. Grâce à des capteurs de couple haute précision intégrés et à deux codeurs sur l’arbre de sortie, le système contourne les frottements de la chaîne cinématique et fournit un retour de force de niveau milliseconde pour un contrôle précis de la compliance** et une détection réactive des collisions.

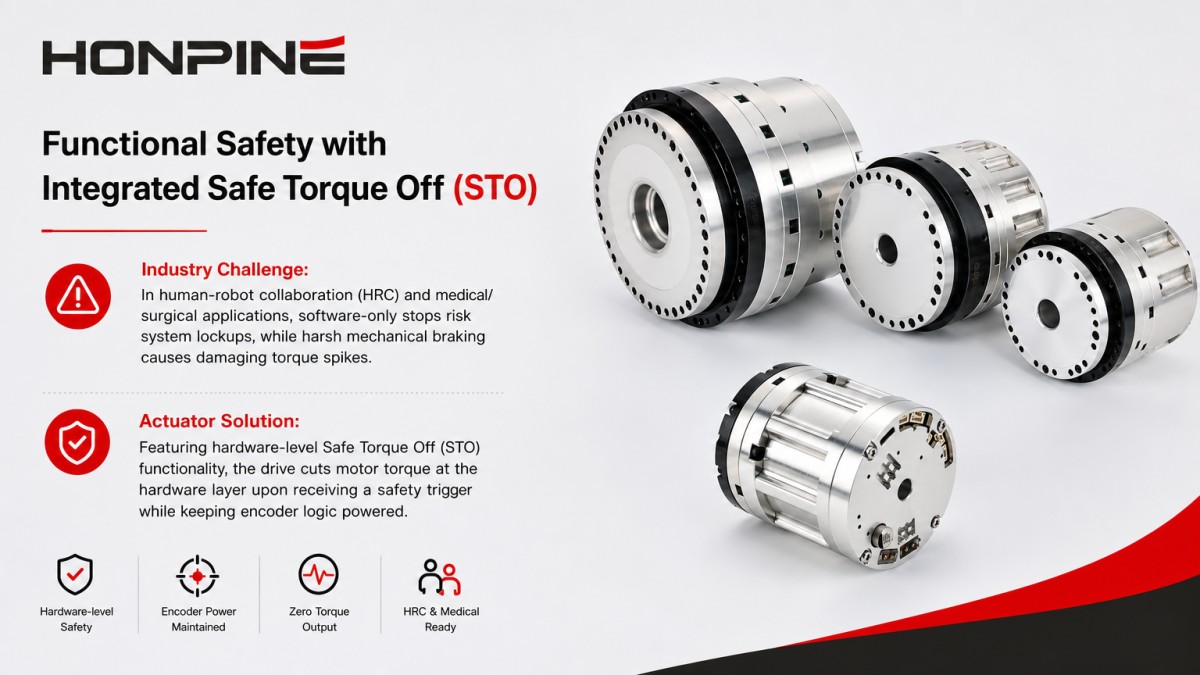

Sécurité fonctionnelle avec Safe Torque Off (STO) intégré

Défi industriel : dans la collaboration homme-robot (HRC) et les applications médicales/chirurgicales, les arrêts uniquement logiciels peuvent provoquer le blocage du système, tandis qu’un freinage mécanique brutal génère des pics de couple dommageables.

Solution de l’actionneur : grâce à la fonction Safe Torque Off (STO) au niveau matériel, le variateur coupe le couple moteur au niveau matériel dès réception d’un déclencheur de sécurité, tout en maintenant la logique des codeurs sous tension.

Compacité extrême et précision sans jeu

Défi industriel : les réducteurs conventionnels présentent des jeux qui accumulent les erreurs de positionnement au fil du temps ou sous l’effet de charges inversées.

Solution de l’actionneur : grâce à l’engagement continu de plusieurs dents entre la couronne flexible et la couronne circulaire, les transmissions harmoniques atteignent un véritable **zéro jeu**. Associées à des codeurs absolus haute résolution, elles offrent une répétabilité pouvant atteindre **±10–15 secondes d’arc**, garantissant une précision micrométrique sur de longs cycles de fonctionnement.

2. Considérations techniques et solutions d’ingénierie

La compréhension des limites physiques de la technologie harmonique permet aux ingénieurs d’optimiser les performances du système :

Gestion de la rigidité torsionnelle

Comportement : la déformation élastique de la couronne flexible confère aux engrenages harmoniques une rigidité torsionnelle inférieure à celle des réducteurs RV renforcés lors de charges soudaines et extrêmes.

Solution d’ingénierie : mettre en œuvre des algorithmes d’anticipation d’ordre élevé ou une commande de positionnement en boucle fermée à double boucle via des codeurs de sortie afin d’éliminer les micro-résonances. Le matériel peut également être amélioré avec des versions à **couronne flexible haute rigidité**.

Gestion thermique à haute vitesse

Comportement : un fonctionnement continu à haute vitesse (>4,000 RPM en entrée) génère de la chaleur par frottement le long des dents d’engrenage coulissantes.

Solution d’ingénierie : associer les actionneurs à des canaux de refroidissement actifs ou à des dissipateurs thermiques et utiliser une graisse synthétique longue durée. L’adaptation de rapports de réduction optimaux garantit que le moteur fonctionne dans sa plage de rendement maximal.

3. Matrice de sélection technologique : choisir la solution d’entraînement adaptée

La sélection de la technologie d’entraînement optimale dépend des priorités spécifiques de votre application :

 4. Foire aux questions (FAQ)

Q1 : Quand choisir un moteur DD plutôt qu’un actionneur rotatif harmonique pour les applications à grande vitesse ?

R : les moteurs DD ne comportent aucune pièce de transmission mécanique, ce qui élimine le jeu et l’usure. Ils sont donc idéaux pour une rotation continue à grande vitesse (1,000+ RPM) et une réponse dynamique élevée. Cependant, les moteurs DD sont plus lourds et offrent un couple inférieur par unité de poids. Les **actionneurs rotatifs harmoniques** sont donc privilégiés pour les bras robotisés suspendus en raison de leur conception légère, tandis que les **moteurs DD** excellent dans les tables d’indexage rotatives à base fixe.

Q2 : Comment le STO intégré (Safe Torque Off) simplifie-t-il la certification CE / UL ?

R : un actionneur doté d’un STO intégré signifie que la couche d’entraînement est pré-certifiée selon les normes de sécurité SIL3 / PL e par des organismes accrédités (par ex. TÜV). Les fabricants d’équipements d’origine (OEM) peuvent éviter de concevoir des circuits externes redondants de contacteurs de sécurité, ce qui réduit les coûts matériels et accélère l’ensemble de la machine

Q3 : Quelle est la principale différence entre une table rotative creuse et un actionneur rotatif harmonique ?

R : une table rotative creuse se compose généralement d’un servomoteur standard, d’un roulement à rouleaux croisés et d’un étage à engrenages droits/courroie. Elle offre une solution économique pour un indexage simple, avec un encombrement plus important. En revanche, un actionneur rotatif harmonique intègre un **servomoteur sans cadre, un engrenage harmonique, deux codeurs et des capteurs de couple** dans un module ultra-compact spécialement conçu pour les articulations robotiques à espace restreint et l’automatisation haut de gamme.
