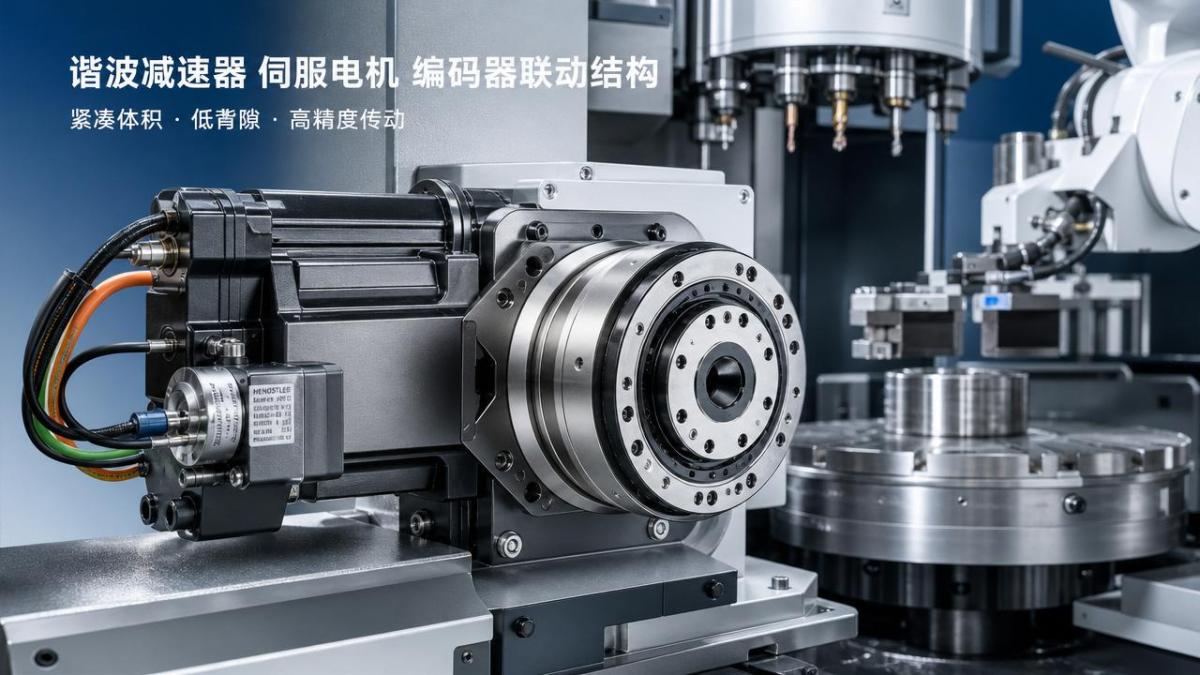

Qu'est-ce qu'un réducteur à entraînement harmonique et où est-il utilisé dans les systèmes de mouvement de précision ?

Un réducteur à entraînement harmoniqueest souvent choisi lorsqu’un système de mouvement doit rester compact sans sacrifier la précision.

Dans les équipements de machines-outils, cet équilibre est important, car l’erreur de positionnement, le jeu et les vibrations affectent directement l’état de surface, la stabilité des cycles et la répétabilité.

Le composant apparaît également en robotique, mais sa valeur dans les systèmes d’avance de précision, les axes rotatifs et la manutention automatisée autour des machines-outils est tout aussi importante.

Ce qui distingue le réducteur à entraînement harmonique n’est pas seulement son fort rapport de réduction.

Il combine un faible jeu, une transmission fluide et des dimensions compactes d’une manière adaptée aux ensembles de précision à espace limité.

Pourquoi ce réducteur continue d’attirer l’attention

Les machines-outils sont soumises à la pression de produire des pièces plus complexes avec des tolérances plus serrées et moins de temps de réglage.

Cela accroît l’importance de chaque élément d’entraînement entre le moteur et la charge.

Une petite erreur de transmission peut devenir visible à la pointe de l’outil ou sur la table rotative.

Pour cette raison, le réducteur à entraînement harmonique est souvent évalué aux côtés des servomoteurs, des encodeurs, des vis à billes et des alternatives à entraînement direct.

Il est également pertinent dans les systèmes auxiliaires.

Les changeurs d’outils, les cellules robotisées de chargement, les stations d’inspection et les modules de positionnement compacts nécessitent un mouvement contrôlé dans un espace d’installation limité.

Un réducteur qui économise de l’espace tout en préservant la répétabilité devient plus facile à justifier dans ces configurations.

Ce qu’est un réducteur à entraînement harmonique en termes pratiques

Un réducteur à entraînement harmonique est un mécanisme de réduction de précision basé sur la déformation élastique plutôt que sur un simple engrènement rigide des dentures.

Sa structure de base comprend généralement trois éléments principaux : un générateur d’onde, une flexspline et une circular spline.

Le générateur d’onde déforme la fine flexspline en une forme elliptique.

Cette forme engrène avec la circular spline en deux zones opposées.

Comme les deux splines ont un nombre de dents légèrement différent, chaque rotation d’entrée crée un faible mouvement relatif.

Cette différence produit un important rapport de réduction dans un ensemble compact.

Les descriptions simples s’arrêtent souvent là, mais l’essentiel est plus utile.

Un réducteur à entraînement harmonique peut fournir un mouvement angulaire précis, une répétabilité élevée et un jeu très faible là où des trains d’engrenages ordinaires nécessiteraient plus d’espace.

Pourquoi le faible jeu est-il si important

Le jeu devient perceptible lorsqu’un axe inverse sa direction et que la sortie prend du retard avant de réagir.

Dans le contournage, l’indexage ou l’alignement fin, ce délai réduit la confiance dans le positionnement.

Un réducteur à entraînement harmonique est apprécié parce qu’il peut maintenir ce mouvement perdu à un niveau extrêmement faible.

Cela favorise une interpolation plus fluide, une orientation plus stable et un comportement servo plus prévisible.

En quoi il diffère des autres types de réducteurs

Tous les systèmes de précision n’ont pas besoin de la même conception de transmission.

Les réducteurs planétaires, les engrenages à vis sans fin, les réducteurs cycloïdaux et les entraînements directs répondent chacun à des priorités différentes.

Le réducteur à entraînement harmonique se distingue dans une plage de tâches plus étroite, mais très exigeante.

Autrement dit, le réducteur à entraînement harmonique est rarement le choix par défaut pour chaque axe.

Il devient intéressant lorsque compacité et précision doivent coexister, en particulier dans les mouvements rotatifs ou articulés.

Où il est utilisé dans les systèmes de mouvement de précision

La meilleure façon de comprendre la valeur d’un réducteur à entraînement harmonique est d’examiner des tâches de mouvement réelles.

Dans les environnements de machines-outils, plusieurs schémas d’application reviennent régulièrement.

Tables rotatives et unités d’indexage

L’indexage de précision exige un positionnement angulaire exact et une répétabilité stable sur de nombreux cycles.

Un réducteur à entraînement harmonique aide à réduire le jeu lors des inversions et favorise une orientation précise de la table.

Changeurs d’outils et modules d’axes auxiliaires

Les mécanismes compacts autour de la broche sont souvent soumis à des contraintes d’encombrement strictes.

C’est là qu’un réducteur à entraînement harmonique peut s’intégrer plus facilement que des solutions plus volumineuses.

La transmission plus fluide contribue également à réduire les chocs lors de l’indexage ou de la rotation du bras.

Cellules robotisées de chargement et de déchargement

Les machines-outils sont de plus en plus associées à des robots pour le transfert de pièces et la manutention flexible.

De nombreuses articulations utilisent un réducteur à entraînement harmonique, car un mouvement articulaire précis améliore le contrôle de trajectoire et la précision de placement.

Équipements d’inspection et d’alignement

Les systèmes d’inspection optique ou par palpeur nécessitent une orientation précise avec un minimum d’erreur de mouvement.

Un réducteur à entraînement harmonique peut soutenir une correction angulaire fine sans augmenter beaucoup le volume d’installation.

Ce que les utilisateurs doivent évaluer avant de choisir un modèle

Le réducteur à entraînement harmonique est précis, mais il n’est pas à l’abri d’une inadéquation avec l’application.

La sélection doit aller au-delà du rapport et du couple nominal.

• Vérifiez le couple de pointe, pas seulement le couple continu, surtout lors de l’accélération et de l’arrêt.
• Examinez la rigidité torsionnelle, car les performances du servomoteur dépendent de la rigidité du système.
• Considérez le cycle de service, la fréquence d’inversion et les charges de choc en fonctionnement réel.
• Confirmez les charges radiales et axiales admissibles si la sortie supporte des structures externes.
• Associez la résolution de l’encodeur et le réglage du servo au niveau réel de précision du réducteur.
• Tenez compte de l’accès à la maintenance, de l’étanchéité, de la durée de vie de la lubrification et des conditions thermiques.

Dans les machines-outils, ces détails influencent plus que la qualité du mouvement.

Ils affectent également la stabilité de l’étalonnage à long terme, les intervalles d’entretien et le risque d’arrêt.

Une remarque sur la rigidité et la précision

Un faible jeu ne signifie pas automatiquement une rigidité parfaite dans toutes les conditions de charge.

Lorsque les forces de coupe ou les charges d’inertie augmentent, la compliance torsionnelle doit toujours être prise en compte.

C’est pourquoi le réducteur à entraînement harmonique fonctionne mieux lorsque son avantage en précision est équilibré par la demande structurelle réelle.

Comment juger son adéquation dans un projet de machine-outil

Un bon point de départ consiste à définir ce que l’axe doit faire, et non à se demander quel réducteur paraît le plus avancé sur le papier.

Si le mouvement est compact, rotatif, répétitif et sensible à la précision, le réducteur à entraînement harmonique mérite une attention particulière.

Si l’axe supporte principalement de fortes charges de coupe, un autre concept de transmission peut être plus adapté.

En général, la comparaison doit inclure les questions suivantes :

• L’espace d’installation autour de l’axe ou de l’articulation est-il limité ?
• L’application nécessite-t-elle un jeu quasi nul lors de l’inversion ?
• L’axe effectuera-t-il de l’indexage, de l’orientation ou une correction angulaire fine ?
• Les pics de charge sont-ils suffisamment contrôlés pour garantir une longue durée de service ?
• Un entraînement direct ou un système planétaire offrirait-il un meilleur rapport coût-performance ?

Cette approche maintient la discussion dans le concret.

Elle évite de choisir un réducteur à entraînement harmonique uniquement parce qu’il semble être l’option la plus précise.

Une prochaine étape claire pour l’évaluation

Le réducteur à entraînement harmonique se comprend mieux comme un outil de précision destiné à des problèmes de mouvement spécifiques.

Sa plus grande valeur apparaît lorsque l’espace est limité, que le jeu doit rester minimal et que la répétabilité du mouvement influence directement les performances.

Pour les équipements de machines-outils, cela peut se traduire par un meilleur indexage, une réponse d’axe plus propre et une automatisation plus stable autour du processus de coupe.

L’action la plus utile consiste à cartographier les exigences réelles de charge, de vitesse, de rigidité et de positionnement pour chaque axe.

Une fois ces conditions clarifiées, la comparaison entre un réducteur à entraînement harmonique et des options planétaires ou à entraînement direct devient beaucoup plus fiable.

Ce type d’évaluation structurée révèle généralement si le réducteur constitue un avantage de précision, une solution d’encombrement, ou les deux.
