Que fait Harmonic Drive Company ?

Si vous vous êtes déjà demandé : « Que fait Harmonic Drive Company ? », la réponse se trouve au cœur de la technologie moderne du mouvement de précision. Largement utilisé dans les machines-outils et les systèmes d’automatisation avancés, Harmonic Drive Company se spécialise dans des solutions d’engrenage de haute précision qui améliorent le positionnement, l’efficacité et la compacité de conception. Cet article explore ses produits phares, ses applications industrielles et pourquoi sa technologie est importante dans la fabrication haute performance.

Pour les acheteurs, les ingénieurs de conception et les responsables de production du secteur des machines-outils, cette question est rarement théorique. Elle a un impact direct sur la précision des axes, l’encombrement machine, la répétabilité, les intervalles de maintenance et la capacité à respecter des tolérances serrées sur de longs cycles de production.

En pratique, la technologie Harmonic Drive est étroitement liée aux systèmes de mouvement entraînés par servomoteur, où la compacité, le faible jeu et la précision de transmission sont essentiels. Dans les machines-outils, cela peut influencer les tables rotatives, les changeurs d’outils, les unités de chargement articulées, les systèmes d’indexation et l’automatisation auxiliaire intégrée aux équipements CNC.

Activité principale : mouvement de précision et technologie d’engrenage pour les machines-outils

À la base, Harmonic Drive Company développe et fournit des composants d’engrenage de précision et des produits de commande de mouvement conçus pour des applications nécessitant un positionnement angulaire précis dans un format compact. La famille de produits la plus connue est le réducteur à onde de déformation, souvent choisie lorsque le jeu doit être extrêmement faible et que les rapports de réduction doivent rester élevés dans un espace d’installation limité.

Pour les équipements de machines-outils, cela est important car de nombreux sous-systèmes fonctionnent dans des conditions exigeantes : indexation continue, cycles fréquents marche-arrêt, synchronisation servo et repositionnement répétitif souvent avec une précision de l’ordre de la minute d’arc ou mieux. Un train d’engrenages cylindriques ou planétaires standard peut convenir dans certains cas, mais pas toujours lorsque le volume d’installation est réduit et que la dérive de précision doit être maîtrisée.

Quels produits sont généralement associés aux solutions Harmonic Drive ?

Le portefeuille comprend généralement des réducteurs de précision, des modules d’actionnement, des composants servo, des unités rotatives et des ensembles de mouvement intégrés. Dans les environnements de machines-outils, ces produits sont souvent associés à des servomoteurs de 200 W à plusieurs kW, selon la charge de l’axe, le cycle de service et les exigences d’accélération.

Un avantage majeur est la capacité à atteindre des rapports de réduction élevés, souvent en une seule étape compacte. Des rapports tels que 30:1, 50:1, 80:1 ou 100:1 peuvent prendre en charge un contrôle de mouvement fin sans nécessiter un grand réducteur à plusieurs étages, ce qui aide les concepteurs à réduire la complexité mécanique et à économiser de l’espace d’installation.

Pourquoi le faible jeu est-il important dans les machines-outils

Dans l’usinage CNC et l’automatisation associée, le jeu influence la qualité de contournage, la précision d’indexation et le positionnement répétable de l’outil ou de la pièce. Même de petites erreurs de transmission peuvent devenir visibles dans l’état de surface, l’interpolation circulaire ou les tâches d’indexation angulaire. Pour de nombreuses applications, maintenir le jeu à un niveau aussi faible que possible aide à préserver la constance sur des plages de production de 8 heures, 16 heures ou 24 heures.

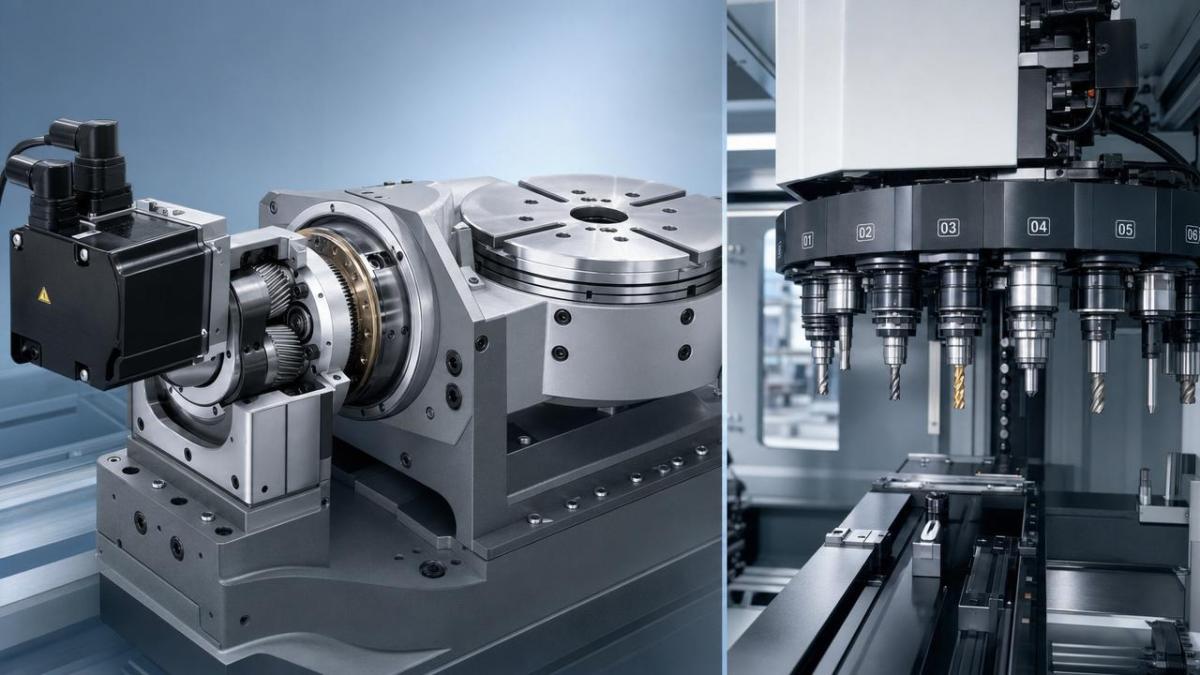

• Positionnement d’axes rotatifs pour unités compactes à 4e ou 5e axe
• Mécanismes automatiques de changement d’outil avec cycles d’indexation répétés
• Systèmes de portique ou de chargement articulé intégrés aux cellules CNC
• Postes d’inspection nécessitant un mouvement angulaire précis
• Automatisation auxiliaire dans les lignes de production à forte variété et faible volume

Le tableau ci-dessous présente la comparaison entre une transmission de précision de type Harmonic Drive et d’autres approches courantes de réducteurs dans la conception de mouvement liée aux machines-outils.

Le point clé n’est pas qu’un type de réducteur remplace tous les autres. Il s’agit plutôt du fait que les solutions Harmonic Drive sont particulièrement pertinentes lorsqu’un constructeur de machines a besoin simultanément de trois éléments : compacité d’intégration, positionnement précis et comportement servo stable sur des cycles répétés.

Où la technologie Harmonic Drive est utilisée dans les équipements de machines-outils

L’industrie des machines-outils associe de plus en plus les équipements de coupe à l’automatisation, aux dispositifs de fixation flexibles et aux systèmes compacts multi-axes. Dans cet environnement, la technologie Harmonic Drive ne se limite pas à un composant isolé. Elle prend souvent en charge plusieurs points de mouvement au sein d’une même cellule de production.

Scénarios d’application typiques

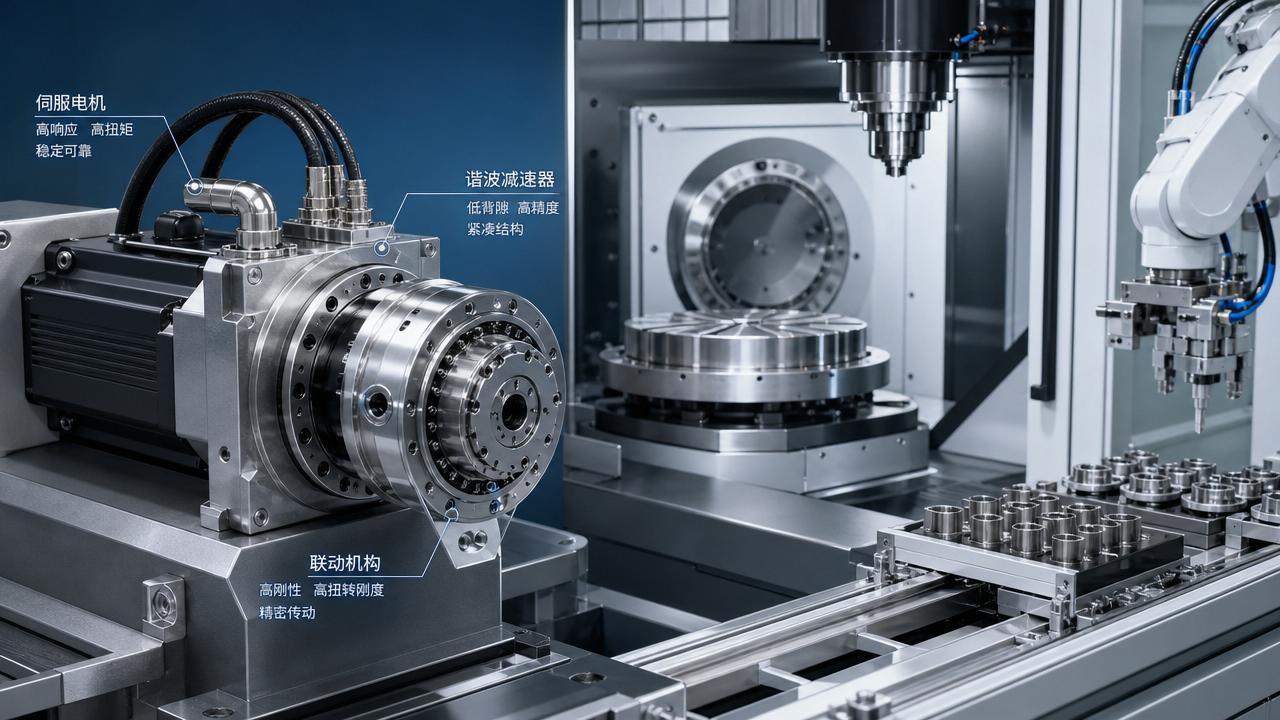

Un cas d’utilisation courant est le positionnement rotatif. Sur les tables d’indexation, les tourillons ou les unités basculantes compactes, la réduction de précision améliore le contrôle angulaire et aide le servomoteur à fonctionner dans une plage vitesse-couple plus favorable. Cela est particulièrement utile lorsque les pièces nécessitent des mouvements angulaires répétés sur des cycles de 90°, 180° ou 360° complets.

Une autre application concerne le chargement et le déchargement automatisés. Les bras robotisés et les dispositifs de manutention articulés fixés aux machines-outils nécessitent souvent des articulations légères avec des rapports de réduction élevés. Les unités d’engrenage compactes contribuent à réduire l’inertie, ce qui peut améliorer l’accélération et réduire le temps hors coupe de quelques secondes par cycle sur des centaines de postes.

Pourquoi le mouvement compact est important

L’espace au sol est coûteux, et les carters de machines laissent peu de place pour des mécanismes supplémentaires. Un ensemble de transmission plus petit peut simplifier le routage des câbles, les protections et l’accès pour la maintenance. Pour les OEM qui construisent des plates-formes de machines modulaires, économiser seulement 50 mm à 120 mm dans l’encombrement d’un axe peut améliorer la flexibilité globale de l’agencement.

Le tableau suivant montre les domaines d’application courants des machines-outils et la raison pour laquelle une solution de type Harmonic Drive peut être choisie.

Ces applications montrent pourquoi Harmonic Drive Company est pertinente non seulement pour la robotique, mais aussi pour les constructeurs de machines-outils qui améliorent en même temps la précision, la densité d’automatisation et la compacité du système.

Comment les acheteurs doivent évaluer les solutions Harmonic Drive

Lors du choix d’un entraînement de précision pour les machines-outils, les acheteurs doivent éviter de sélectionner sur la base du seul rapport de réduction. Un réducteur qui semble correct sur le papier peut donner de mauvais résultats si les pics de couple, le cycle de service, la rigidité, les exigences de lubrification et la précision de montage ne sont pas examinés ensemble.

Quatre facteurs d’évaluation clés

1. Précision de positionnement requise et plage de jeu acceptable
2. Couple de pointe, couple continu et profil de charge de choc
3. Espace d’installation disponible, orientation de l’arbre et interface moteur
4. Durée de vie attendue, intervalle de maintenance et fréquence des cycles de fonctionnement

Par exemple, une tâche d’indexation à grande vitesse fonctionnant à 20 cycles par minute crée des exigences thermiques et de fatigue différentes de celles d’un axe basculant lent qui ne se déplace que quelques fois par heure. De même, une machine-outil fermée exposée au brouillard de liquide de refroidissement, aux particules métalliques et aux vibrations nécessite des décisions soigneuses concernant l’étanchéité et la lubrification.

Erreurs courantes de spécification

Une erreur fréquente consiste à sous-dimensionner le couple en se basant sur la charge moyenne plutôt que sur les pics d’accélération. Une autre consiste à négliger la rigidité du système, qui affecte le réglage du servo et les performances dynamiques. Les acheteurs supposent aussi parfois que tous les réducteurs de précision se comportent de manière similaire, alors que la réponse, les caractéristiques d’usure et les tolérances de montage peuvent varier considérablement selon la conception.

Dans de nombreux projets, la meilleure pratique consiste à valider au moins 6 éléments avant l’achat : rapport de réduction, charge radiale admissible, charge axiale, rigidité torsionnelle, méthode de lubrification et tolérance d’alignement. Cela réduit le risque de reconfiguration pendant l’assemblage ou la mise en service.

Le tableau ci-dessous fournit une liste de contrôle pratique pour les équipes d’approvisionnement et d’ingénierie des machines-outils.

Un processus d’évaluation rigoureux peut réduire le temps de mise en œuvre de 2 à 4 semaines, surtout lorsque le réducteur, le servomoteur, les accouplements et les paramètres de commande sont examinés ensemble dès le début de la phase de conception.

Mise en œuvre, maintenance et valeur à long terme

Comprendre ce que fait Harmonic Drive Company signifie aussi comprendre comment ses produits créent de la valeur après l’installation. Dans les machines-outils, la performance est jugée non seulement sur la précision initiale, mais aussi sur la régularité, la disponibilité, l’accessibilité au service et la capacité à maintenir la production stable pendant des mois ou des années.

Étapes de mise en œuvre pour les constructeurs de machines

1. Définir le cycle de service de l’axe, la plage de vitesse et les pics de couple
2. Associer le réducteur à la taille du moteur, au système de retour d’information et au rapport d’inertie
3. Examiner la précision de montage, le support d’arbre et les conditions d’enceinte
4. Régler le système servo sous charge réelle et valider la répétabilité du positionnement
5. Définir les intervalles de maintenance préventive en fonction du nombre de cycles et de l’environnement

La mise en service doit inclure une observation thermique pendant un fonctionnement répété, en particulier pour les axes qui effectuent une indexation dense ou des inversions continues. Un test de fonctionnement de 2 heures à 4 heures sous charge représentative révèle souvent des problèmes d’alignement ou de réglage qu’un essai court peut manquer.

Considérations de maintenance

Les composants de mouvement de précision bénéficient d’une inspection régulière plutôt que d’une réparation réactive. Dans de nombreuses installations de machines-outils, un intervalle d’examen pratique est de 3 à 6 mois, selon le niveau de contamination, le cycle de service et les heures de fonctionnement. Les lignes critiques fonctionnant en plusieurs équipes peuvent nécessiter des contrôles plus fréquents.

Les équipes de maintenance doivent surveiller les changements de bruit, l’élévation de température, les schémas de vibration, l’intégrité des fixations et l’état de la lubrification. De petits écarts peuvent indiquer une contrainte de montage, un désalignement, une surcharge ou une usure progressive avant qu’ils ne deviennent des défaillances arrêtant la production.

Avantages à long terme pour les utilisateurs B2B

Lorsqu’ils sont correctement sélectionnés, les systèmes basés sur Harmonic Drive peuvent aider les OEM de machines-outils et les utilisateurs finaux à réduire l’encombrement, améliorer la qualité d’indexation et simplifier la conception compacte multi-axes. Cela peut se traduire par un développement de machine plus rapide, une meilleure répétabilité et une utilisation plus efficace de l’espace d’enceinte.

Pour les utilisateurs finaux, la valeur se manifeste souvent par une variation de réglage réduite, des performances d’automatisation plus stables et moins de problèmes de précision liés au mouvement lors des longues séries. Pour les OEM, cela peut favoriser la standardisation des plates-formes sur plusieurs tailles de machines au lieu de redévelopper chaque module rotatif à partir de zéro.

Foire aux questions

Harmonic Drive est-il utilisé uniquement dans les robots ?

Non. La robotique est un domaine d’application majeur, mais les machines-outils, les systèmes d’indexation, les équipements pour semi-conducteurs, les systèmes d’inspection et les modules d’automatisation compacts utilisent également ce type de transmission de précision lorsque le faible jeu et la compacité de conception sont importants.

Un engrenage harmonique remplace-t-il tous les autres réducteurs dans les machines-outils ?

Pas nécessairement. Le choix dépend du couple, de la vitesse, de la rigidité, de l’objectif de coût et de l’encombrement d’installation. Dans certains systèmes d’avance ou axes à forte charge, d’autres types de transmission peuvent rester plus appropriés.

Que devraient demander les acheteurs aux fournisseurs en premier ?

Commencez par les données d’application : fonction de l’axe, rapport requis, couple de pointe et continu, profil de mouvement, précision cible, environnement de travail et intervalle de service attendu. Des informations claires réduisent le risque de surdimensionnement, de sous-dimensionnement ou de mise en service difficile par la suite.

Harmonic Drive Company joue un rôle important dans le mouvement de précision en fournissant une technologie d’engrenage compacte et de haute précision utilisée dans les équipements de machines-outils et l’automatisation intégrée. Sa pertinence est particulièrement forte lorsque le faible jeu, le rapport de réduction élevé, l’espace limité et le contrôle angulaire répétable doivent coexister dans une même conception.

Si vous comparez des options d’entraînement pour des axes rotatifs, des changeurs d’outils, des unités de chargement ou des systèmes d’indexation de précision, un examen attentif des solutions Harmonic Drive peut clarifier les limites de performance, les exigences d’intégration et la valeur de maintenance à long terme. Contactez-nous pour discuter de votre application de machine-outil, obtenir une recommandation personnalisée ou en savoir plus sur les solutions de mouvement de précision pour la fabrication haute performance.
