Guide de sélection des réducteurs planétaires de précision: méthodes pratiques pour le rapport de transmission, le couple et l'adaptation de l'inertie

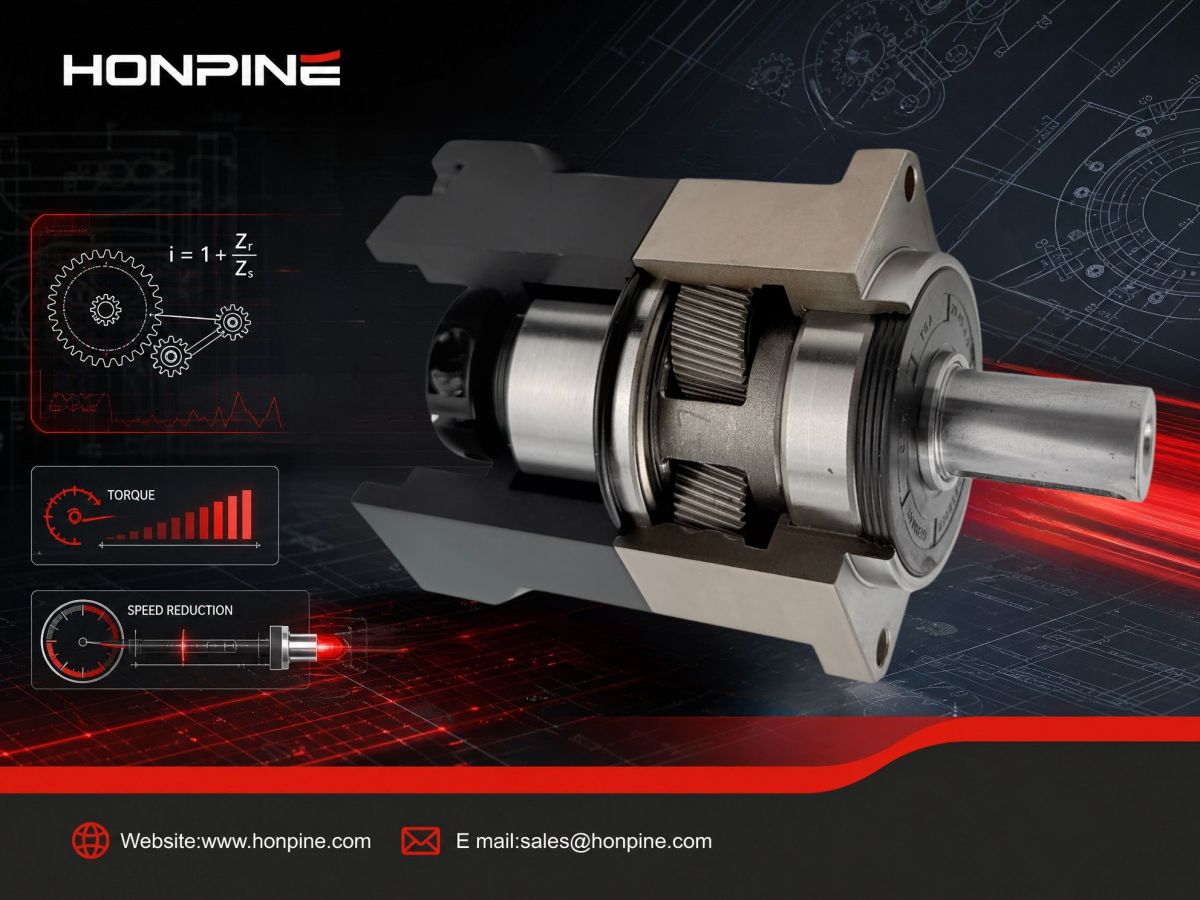

Choisir le bonréducteur planétaire de précisionest l’une des étapes les plus importantes dans la conception d’un système de contrôle de mouvement haute performance. Avec de nombreux paramètres techniques à prendre en compte, le processus de sélection peut sembler complexe. En pratique, cependant, trois facteurs essentiels déterminent la solution optimale : le rapport de réduction, le couple de sortie et l’adéquation de l’inertie.

En calculant avec précision ces trois paramètres, les ingénieurs peuvent identifier efficacement les réducteurs planétaires de précision les plus adaptés aux systèmes servo, aux machines CNC, aux équipements industriels et aux applications d’automatisation robotique.

Ce guide résume les formules essentielles et les considérations techniques pratiques afin de simplifier le processus de sélection.

1. Calcul du rapport de réduction : déterminer la réduction de vitesse requise

Le rapport de réduction définit de combien le réducteur planétaire de précision diminue la vitesse du moteur tout en augmentant proportionnellement le couple de sortie.

Formule :

Rapport de réduction = Vitesse nominale du moteur ÷ Vitesse de sortie requise

Exemple

• Vitesse nominale du servomoteur : 3000 rpm

• Vitesse de sortie requise : 60 rpm

Rapport de réduction = 3000 ÷ 60 = 50:1

Lors de la sélection d’un réducteur planétaire pour l’automatisation robotique, le rapport calculé doit être comparé aux rapports standard disponibles chez le fabricant, tels que 40:1, 50:1 ou 70:1.

Si le rapport exact n’est pas disponible, choisissez le rapport standard le plus proche et vérifiez que la vitesse de sortie réelle répond toujours aux exigences de l’application.

Les plages de rapports typiques comprennent :

• Réducteur planétaire de précision à un étage : 3:1–10:1

• Réducteurs à deux étages : jusqu’à plusieurs dizaines

• Réducteurs à trois étages : de plusieurs centaines à plus de mille

Des rapports de réduction plus élevés nécessitent généralement des étages d’engrenages supplémentaires, ce qui entraîne des dimensions plus importantes, un poids accru et des coûts de fabrication plus élevés. Par conséquent, les ingénieurs doivent trouver un équilibre entre performance et coût lors de la sélection.

2. Calcul du couple : garantir une capacité de charge sûre

La vérification du couple est l’une des étapes les plus critiques lors de la sélection d’une solution de fabricant de réducteurs planétaires. Elle détermine si le réducteur peut supporter de manière fiable les charges réelles en fonctionnement.

Formule :

Couple de sortie requis = Couple maximal du moteur × Rapport de réduction × Rendement de transmission × Facteur de service

Sélection des paramètres

Couple maximal du moteur

Utilisez toujours le couple de pointe (maximal) du moteur, y compris sa capacité de surcharge, et non uniquement le couple nominal. Cela garantit une capacité suffisante pendant l’accélération, les charges de choc ou les changements brusques de charge.

Rendement de transmission

La plupart des réducteurs planétaires de précision fonctionnent avec des rendements compris entre 90% et 97%.

• À un étage : rendement généralement plus élevé

• À plusieurs étages : rendement légèrement inférieur

Pour des calculs prudents, 90% est couramment utilisé.

Facteur de service

Le facteur de service dépend des conditions d’exploitation.

Fonctionnement fluide

Exemples : systèmes de convoyage, transport continu

Facteur recommandé :

1.2–1.5

Charges de choc modérées

Exemples : machines d’emballage, équipements de coupe

Facteur recommandé :

1.5–2.0

Choc important ou fonctionnement fréquent marche-arrêt

Exemples : presses à emboutir, concasseurs, équipements d’automatisation robustes

Facteur recommandé :

2.5 ou plus

Exemple

• Couple maximal du moteur : 5 Nm

• Rapport de réduction : 50

• Rendement : 93%

• Facteur de service : 1.8

Couple de sortie requis

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

Le réducteur planétaire de précision sélectionné doit avoir un couple de sortie nominal supérieur à 418.5 Nm, avec une marge de sécurité supplémentaire pour une fiabilité à long terme.

3. Adéquation de l’inertie : obtenir des performances servo stables

L’adéquation de l’inertie est essentielle pour la précision du contrôle servo, la précision de positionnement et la réponse dynamique. Elle est particulièrement importante lors du choix d’un réducteur planétaire pour l’automatisation robotiquepour les systèmes d’automatisation à grande vitesse et les applications robotiques planétaires.

Formule :

Inertie de charge ramenée = Inertie réelle de charge ÷ (Rapport de réduction)²

Le rapport d’inertie se calcule comme suit :

Rapport d’inertie = Inertie de charge ramenée ÷ Inertie du rotor du moteur

Recommandations générales :

• Applications servo standard :

  ≤ 5:1

• Positionnement à grande vitesse et haute précision :

  ≤ 3:1

Exemple

• Inertie de charge : 0.5 kg·m²

• Rapport de réduction : 10

Inertie de charge ramenée

= 0.5 ÷ 10²

= 0.005 kg·m²

Si l’inertie du rotor du moteur est de 0.001 kg·m², alors :

Rapport d’inertie

= 0.005 ÷ 0.001

= 5

Cela se situe dans la plage généralement acceptable.

Si le rapport d’inertie dépasse la limite recommandée, les ingénieurs doivent soit :

• augmenter le rapport de réduction, ou

• sélectionner un moteur avec une inertie de rotor plus élevée.

Une adéquation correcte de l’inertie améliore considérablement la stabilité servo, les performances d’accélération et la précision de positionnement dans les systèmes de réducteurs pour l’automatisation robotique.

Procédure recommandée de sélection d’un réducteur planétaire

Pour une conception technique efficace, la séquence suivante est recommandée :

Étape 1 : Déterminer le rapport de réduction

Calculez le rapport de réduction requis à partir de la vitesse du moteur et de la vitesse de sortie souhaitée afin de réduire la sélection aux modèles de réducteurs planétaires de précision adaptés.

Étape 2 : Vérifier le couple de sortie

Calculez le couple de sortie requis en utilisant le couple de pointe du moteur, le rapport de réduction, le rendement et le facteur de service. Éliminez les modèles qui ne peuvent pas fournir une capacité de couple suffisante.

Étape 3 : Vérifier l’adéquation de l’inertie

Renvoyez l’inertie de charge vers l’arbre moteur à l’aide du carré du rapport de réduction et vérifiez que le rapport d’inertie respecte les recommandations de conception servo.

Si l’adéquation de l’inertie n’est pas satisfaisante, ajustez le rapport de réduction et répétez la vérification du couple.

Le respect de ces trois calculs permet de garantir que les réducteurs planétaires de précision sélectionnés offrent des performances, une fiabilité et une durée de service optimales.

Assistance professionnelle pour la sélection de réducteurs planétaires de précision

Les applications réelles impliquent souvent des conditions de fonctionnement complexes qui rendent la sélection du facteur de service, l’estimation de l’inertie et le calcul du couple plus difficiles. Choisir le bon réducteur planétaire pour l’automatisation robotique nécessite non seulement des calculs théoriques, mais aussi une expérience pratique en ingénierie.

En tant que fabricant expérimenté de réducteurs planétaires, Honpine est spécialisé dans la conception et la production deréducteurs planétaires de précision haute performancepour les systèmes servo, l’automatisation industrielle, les machines CNC et les applications robotiques planétaires.

Il suffit de fournir :

• Spécifications du moteur

• Vitesse de sortie requise

• Type de charge

• Conditions de fonctionnement

Notre équipe d’ingénierie effectuera les calculs complets du rapport de réduction, du couple et de l’adéquation de l’inertie et recommandera le réducteur planétaire de précision ou le réducteur planétaire pour l’automatisation robotique le plus adapté à votre application.

Contactez Honpine dès aujourd’hui pour bénéficier d’une assistance experte à la sélection, de documents techniques et d’informations détaillées sur notre gamme complète deréducteurs planétaires de précisionpour l’automatisation robotique et le contrôle de mouvement industriel.
