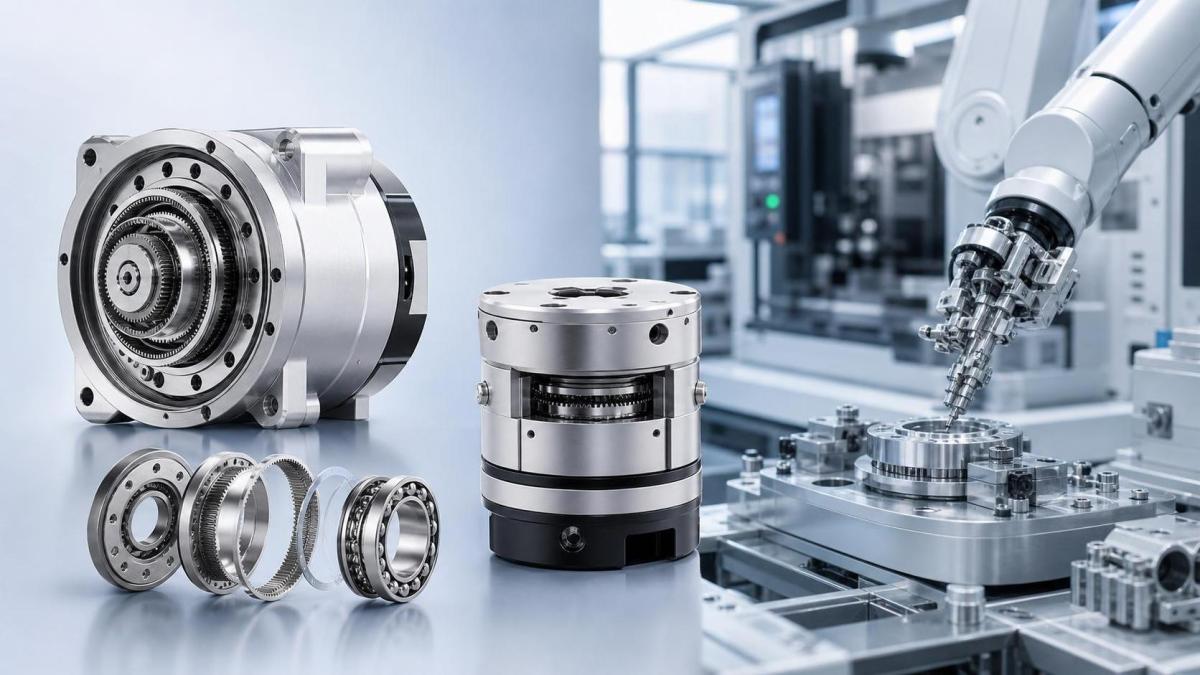

Quels sont les critères les plus importants lors du choix d’un réducteur harmonique miniature pour robots médicaux ?

Lors de la sélection d’un réducteur harmonique miniature pour les robots médicaux, la précision, la fiabilité et la compacité sont les facteurs les plus importants. Dans les applications où la fluidité du mouvement et le positionnement exact sont essentiels, les moteurs-réducteurs de précision pour robots à usage intensif peuvent fournir des indications précieuses sur la stabilité du couple, le contrôle du jeu et les performances à long terme. La compréhension de ces critères clés aide les fabricants à choisir des solutions compatibles à la fois avec l’automatisation médicale avancée et avec une sécurité opérationnelle constante.

Pour les acheteurs des chaînes d’approvisionnement en équipements de machines-outils, cette décision va au-delà de la simple compatibilité des composants. Un réducteur harmonique miniature utilisé dans un assistant chirurgical, un bras de diagnostic ou une unité de manipulation de laboratoire doit maintenir la précision du mouvement pendant des milliers de cycles, tout en s’intégrant dans un espace mécanique strictement limité.

Le défi réside dans le fait que les robots médicaux exigent souvent la compacité des systèmes de transmission miniatures, tout en étant évalués selon les mêmes critères de performance que ceux utilisés dans l’automatisation industrielle : jeu, densité de couple, stabilité thermique, durée de service et risques d’intégration. C’est pourquoi les enseignements tirés des moteurs-réducteurs de précision pour robots à usage intensif restent pertinents.

Principaux facteurs de performance définissant un réducteur harmonique miniature adapté

En robotique médicale, un réducteur harmonique miniature est rarement sélectionné uniquement en fonction de sa taille. La plupart des ingénieurs commencent par 4 vérifications essentielles : la précision de positionnement, la répétabilité, la capacité de couple et l’intégration compacte. Si l’une de ces caractéristiques est insuffisante, l’ensemble du système de mouvement peut perdre en stabilité lors des opérations de précision.

Précision et contrôle du jeu

Le jeu est l’une des premières valeurs examinées par les équipes des achats et de conception. Dans les articulations robotiques délicates, de nombreuses applications visent un jeu inférieur à 1 arc-min, tandis que les systèmes haut de gamme peuvent rechercher un mouvement perdu proche de zéro. Cela influence directement la précision de trajectoire, l’alignement des instruments et la régularité des mouvements.

Un réducteur harmonique miniature offrant un contrôle insuffisant du jeu peut néanmoins tourner en douceur lors d’un test court, mais une dérive devient visible après des démarrages, arrêts et changements de direction répétés. Dans les environnements d’assemblage liés aux machines-outils, même un écart de 0.1 mm au point terminal peut devenir inacceptable pour les tâches de positionnement médical.

Densité de couple dans un espace réduit

Les robots médicaux disposent souvent d’espaces d’installation étroits, avec parfois des diamètres d’articulation inférieurs à 80 mm. Ils doivent simultanément intégrer des capteurs, des outils, le cheminement des câbles et des carters. La densité de couple devient donc plus importante que le seul couple nominal.

Les ingénieurs comparent fréquemment le couple nominal, le couple de pointe et le rapport de réduction. Un entraînement affichant un couple nominal de 8 Nm à 25 Nm peut convenir aux petits poignets robotiques, tandis que les modules articulés plus grands peuvent nécessiter 30 Nm à 80 Nm. Le choix approprié dépend du cycle de fonctionnement, du profil d’accélération et des charges de choc.

Pourquoi la logique des réducteurs à usage intensif reste importante

Bien que les robots médicaux ne soient généralement pas classés comme des systèmes à usage intensif, la logique d’évaluation issue des moteurs-réducteurs de précision pour robots à usage intensif reste utile. Les acheteurs doivent toujours évaluer la réserve de couple, la tolérance aux variations de charge et la rigidité de la transmission en fonctionnement continu.

Le tableau ci-dessous présente les facteurs de présélection les plus pratiques pour choisir un réducteur harmonique miniature dans les environnements de production de machines-outils et de robots médicaux.

Ces plages ne constituent pas des normes fixes, mais elles offrent un premier filtre pratique. Dans de nombreux projets d’approvisionnement, un entraînement qui semble acceptable sur la seule base du couple indiqué au catalogue est finalement rejeté parce que le jeu, l’adaptation du rapport ou la répétabilité ne correspondent pas au contrôleur du robot et à la structure de l’articulation.

Fiabilité sur de longs cycles de fonctionnement

Selon l’application, les robots médicaux peuvent fonctionner par cycles répétés pendant 8 à 16 heures par jour. Le taux d’usure, le support des roulements, la stabilité de la lubrification et la dilatation thermique doivent donc être pris en compte dans l’évaluation dès le départ.

Un réducteur harmonique miniature performant lors d’un essai sur banc de 2 heures peut présenter une friction croissante ou une dérive de précision après 6 mois de fonctionnement réel. Dans la fabrication d’équipements de machines-outils, c’est pourquoi les essais de durée de vie accélérés et les simulations de charge sont courants avant le déploiement complet.

Comment adapter le réducteur à la structure et aux exigences de mouvement du robot médical

Le choix du réducteur approprié nécessite davantage que la lecture d’une fiche technique. Le réducteur doit être adapté aux caractéristiques du moteur, à la réponse du contrôleur, à la géométrie du bras robotique et aux contraintes de montage. En pratique, la sélection devient un exercice au niveau du système, impliquant au moins 5 variables liées.

Commencer par la fonction de l’articulation, et non par la taille du produit

Les différentes articulations présentent des priorités différentes. Un axe de base peut privilégier la réserve de couple et la rigidité, tandis qu’un axe de poignet valorise souvent la faible inertie et la fluidité du mouvement. Sélectionner toutes les articulations avec le même rapport ou la même classe de couple peut accroître les coûts et réduire l’efficacité du contrôle.

• Articulations de base ou d’épaule : nécessitent souvent une rigidité torsionnelle plus élevée et une meilleure tolérance aux surcharges.
• Articulations du coude : équilibrent généralement vitesse, couple et montage compact.
• Articulations du poignet ou de l’axe terminal : privilégient un faible jeu, de faibles vibrations et un poids réduit.

Vérifier le comportement thermique et vibratoire

Dans les dispositifs médicaux fermés, la dissipation thermique peut être limitée. Si l’ensemble réducteur-moteur fonctionne au-delà d’une plage de température stable, l’état du lubrifiant peut se dégrader et la précision du mouvement peut varier. De nombreuses équipes utilisent, lors des essais, une plage pratique de variation de la température ambiante de 10°C à 25°C.

Les vibrations doivent également être examinées dans des conditions de faible vitesse et de forte accélération. Même de petites oscillations peuvent affecter les appareils d’imagerie, les outils de distribution ou le positionnement des instruments. C’est un autre domaine dans lequel l’expérience des moteurs-réducteurs de précision pour robots à usage intensif fournit un cadre d’ingénierie utile.

Trois vérifications d’intégration avant l’approbation finale

1. Confirmer la compatibilité de la bride moteur, de l’arbre et de l’espace réservé à l’encodeur.
2. Vérifier le cheminement des câbles et le dégagement du boîtier sur toute la rotation.
3. Tester la rigidité combinée dans des conditions réelles de charge utile et de vitesse.

La comparaison suivante aide les équipes des achats à distinguer une option adaptée au catalogue d’un entraînement véritablement approprié aux systèmes de mouvement robotique médical.

La différence entre ces deux approches est importante. Une simple compatibilité peut réduire le temps initial d’approvisionnement, mais une solution adaptée aux exigences d’ingénierie diminue les risques d’intégration, accélère la mise en service et réduit les coûts de reconception ultérieurs.

Prendre en compte l’environnement de fabrication et d’assemblage

Comme ce sujet s’inscrit dans l’industrie des équipements de machines-outils, la qualité de fabrication fait partie de la décision d’achat. La précision d’usinage des boîtiers, l’alignement des logements de roulements et la régularité de la précharge d’assemblage influencent tous le comportement final du réducteur harmonique.

Même un réducteur bien conçu peut être sous-performant si les surfaces d’installation dépassent les limites de planéité ou si la concentricité de l’arbre est insuffisante. Dans les lignes d’assemblage de précision, maintenir l’erreur d’installation dans des plages courantes telles que 0.01 mm à 0.03 mm peut contribuer à préserver les performances de transmission prévues.

Risques liés aux achats, priorités de maintenance et conseils pratiques d’achat

Un achat réussi ne se définit pas uniquement par la conformité technique. La fiabilité des livraisons, la planification des remplacements, la réactivité du support et la qualité de la documentation influencent le coût total du projet. Pour de nombreux acheteurs OEM, ces aspects commerciaux et liés au service deviennent déterminants lors de l’établissement de la liste finale des fournisseurs.

Erreurs courantes lors de l’achat

Une erreur courante consiste à sélectionner le plus petit réducteur disponible afin d’économiser de l’espace, sans laisser une réserve de couple suffisante. Une autre consiste à s’appuyer sur un seul essai à vide au lieu de vérifier le comportement dans des cycles de fonctionnement réels. Une troisième est d’ignorer l’accès à la maintenance lors de la conception du boîtier du robot.

Ces problèmes apparaissent souvent 3 à 9 mois après le déploiement, lorsque le bruit de l’articulation augmente, que le positionnement devient irrégulier ou que le remplacement exige un nombre d’heures de démontage imprévu. Leur prévention commence par une meilleure validation avant achat.

Quatre questions à poser aux fournisseurs lors de l’approvisionnement

• Quelle est la plage de jeu mesurée après des cycles répétés de charge ?
• Quel facteur de sécurité est recommandé pour le couple de pointe intermittent ?
• Quel est l’intervalle de maintenance habituel pour un fonctionnement quotidien de 8 heures, 12 heures ou 16 heures ?
• Quel délai de livraison s’applique aux unités standard par rapport aux interfaces personnalisées, par exemple 2 à 4 semaines ou davantage ?

Planification de la maintenance et du service

Pour les ensembles robotiques médicaux, la planification de la maintenance doit être intégrée dès les premières étapes. Les équipes doivent définir la fréquence des inspections, les points de contrôle de la lubrification le cas échéant, les critères de remplacement et la disponibilité des unités de rechange. Cela réduit les temps d’arrêt et protège les calendriers de validation.

Un plan de service pratique comprend souvent 3 niveaux : inspection visuelle de routine, vérification périodique de la précision et remplacement programmé en fonction des heures de fonctionnement. Même lorsque le réducteur est présenté comme nécessitant peu de maintenance, les acheteurs doivent vérifier les hypothèses de service dans leur propre environnement d’exploitation.

Pour les équipes chargées de l’approvisionnement qui comparent différentes options, le tableau ci-dessous résume les points de décision les plus utiles au-delà des spécifications de performance initiales.

Cette vision plus large aide les acheteurs à passer d’un achat de pièce unique à un approvisionnement orienté vers le cycle de vie. Dans de nombreux projets, le prix initial le plus bas perd rapidement de sa valeur si les retards d’intégration ou la complexité des remplacements entraînent des coûts cachés.

Quand les connaissances sur les réducteurs de précision créent une valeur à long terme

La raison pour laquelle les moteurs-réducteurs de précision pour robots à usage intensif restent pertinents est simple : ils enseignent aux ingénieurs à évaluer les entraînements en fonction de leur comportement sous charge réelle, et non dans des conditions idéales de catalogue. Cette rigueur améliore les décisions concernant les robots médicaux, en particulier lorsque la compacité doit coexister avec une sortie stable et une faible accumulation d’erreurs.

Qu’il soit utilisé pour la manipulation d’échantillons, la manipulation assistée ou le positionnement automatisé compact, un robot donne généralement les meilleurs résultats lorsque 6 facteurs pratiques sont équilibrés : réserve de couple, jeu, rigidité, contrôle thermique, précision d’installation et maintenabilité.

Le choix d’un réducteur harmonique miniature pour les robots médicaux est en définitive une décision au niveau du système, déterminée par les objectifs de précision, les contraintes mécaniques, le cycle de fonctionnement et les attentes en matière de service. Les acheteurs qui appliquent le même examen rigoureux que celui utilisé pour les moteurs-réducteurs de précision pour robots à usage intensif ont davantage de chances d’obtenir un mouvement stable, des risques d’intégration réduits et une durée de vie utile plus longue dans les environnements exigeants d’automatisation médicale.

Si vous évaluez des composants de transmission compacts pour les articulations robotiques, les ensembles d’automatisation de machines-outils ou les systèmes de mouvement de haute précision, le moment est venu de comparer les spécifications aux conditions réelles de fonctionnement. Contactez-nous pour discuter des détails de votre application, demander un plan de sélection personnalisé ou en savoir plus sur les solutions de réduction adaptées à votre projet.
