Analyse approfondie des technologies de base des réducteurs RV : modification du profil cycloïdal, fabrication de précision et maintien de la précision à long terme

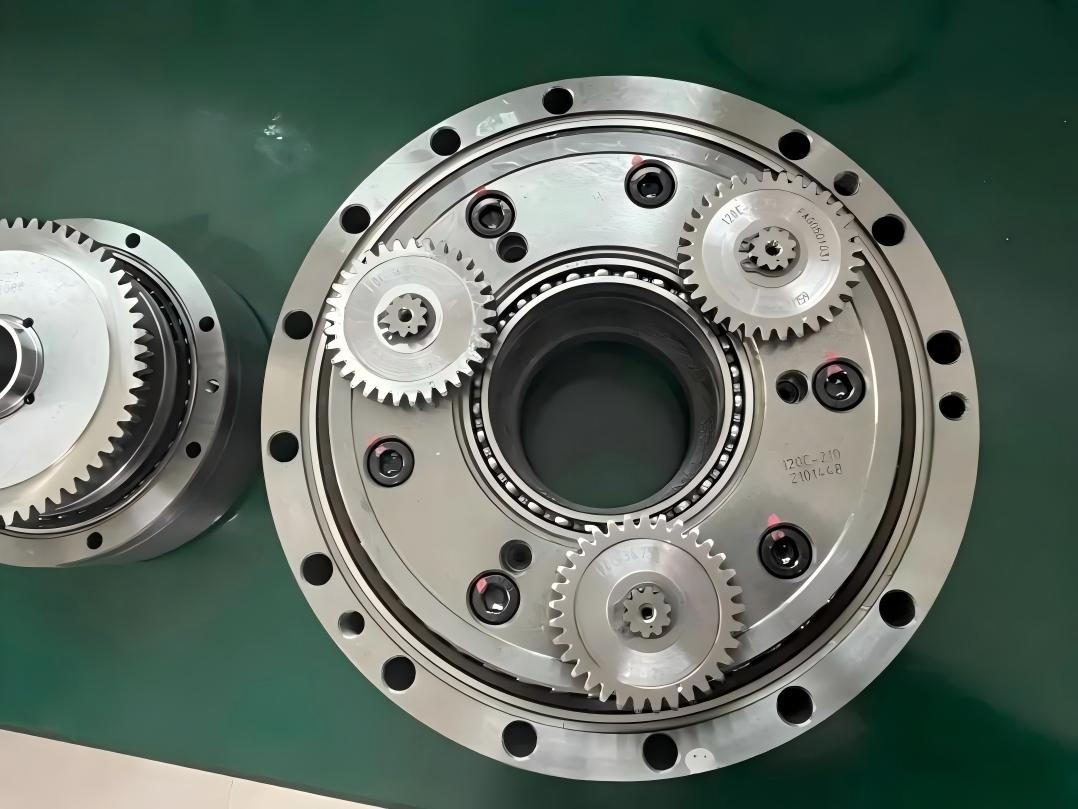

En tant que l’un des composants de transmission essentiels des robots industriels, des robots humanoïdes et des équipements d’automatisation haut de gamme, le réducteur RV joue un rôle déterminant dans la précision de mouvement, la capacité de charge et la durée de vie. En tant que fabricant professionnel spécialisé dans les réducteurs harmoniques de précision, les actionneurs d’articulation robotique, les réducteurs planétaires et les réducteurs RV, HONPINE (Suzhou Honpine Precision Industry Co., Ltd.) se concentre en permanence sur l’évolution des technologies de transmission de précision et s’engage à fournir des solutions de mouvement fiables et performantes pour les industries mondiales de l’automatisation.

Cet article explore trois dimensions essentielles de la technologie des réducteurs RV — la modification du profil d’engrenage cycloïdal, les procédés de fabrication de précision et la conservation de la précision à long terme — afin d’apporter aux ingénieurs, aux OEM et aux professionnels de l’automatisation des informations techniques précieuses sur l’un des défis d’ingénierie les plus exigeants du secteur.

1. Modification du profil d’engrenage cycloïdal : le cœur de la technologie des réducteurs RV

Le principe de transmission d’un réducteur RV repose sur l’engrènement entre les engrenages cycloïdaux et les roues à aiguilles. Bien qu’un profil de dent cycloïdal standard assure théoriquement un engrènement conjugué, le fonctionnement réel exige une modification de profil soigneusement conçue.

Sans modification de profil, des interférences dentaires et des grippages peuvent se produire. Une modification appropriée crée le jeu nécessaire pour tenir compte de la formation du film lubrifiant, de la dilatation thermique et de la déformation élastique pendant le fonctionnement.

La stratégie de modification du profil influence directement cinq indicateurs de performance critiques :

• Jeu

• Précision de transmission

• Capacité de charge

• Niveau sonore

• Durée de vie

Trois stratégies fondamentales de modification du profil

Distance équidistante négative + décalage négatif

• Répartition uniforme du jeu

• Excellentes conditions de lubrification

• Adapté aux applications à grande vitesse et à faible charge

Distance équidistante négative + décalage positif

• Répartition des charges plus uniforme

• Mieux adapté aux applications à forte charge

Distance équidistante positive + décalage négatif

• Contrôle supérieur du jeu

• Idéal pour les applications de positionnement de haute précision

Bien que de nombreux fabricants comprennent ces trois méthodes, le véritable défi consiste à sélectionner la combinaison optimale et l’ensemble de paramètres adaptés aux différentes conditions de fonctionnement. Cela nécessite de vastes bases de données expérimentales, une expérience d’ingénierie accumulée et une optimisation continue — constituant l’une des barrières techniques les plus importantes du secteur.

Les recherches académiques indiquent également que les modifications équidistantes et de décalage introduisent essentiellement un profil de dent bombé. Un bombé approprié, dans une plage optimisée, améliore nettement à la fois les performances d’engrènement et la durabilité.

Des études récentes d’optimisation multi-objectifs montrent en outre que les réducteurs RV conçus pour la robotique industrielle doivent satisfaire simultanément plusieurs objectifs, notamment une précision de transmission élevée, une forte densité de couple et une excellente capacité de charge.

Compensation dynamique sous charges variables

Les robots industriels et humanoïdes modernes fonctionnent dans des conditions hautement dynamiques, ce qui rend la modification de profil statique insuffisante.

Les défis dynamiques typiques comprennent :

• Des pics de couple au démarrage atteignant 3 à 5 fois le couple nominal

• Une déformation élastique rapide sous charge d’impact

• Des transitions de contact brusques lors du freinage et du mouvement inverse

• Des accélérations et décélérations fréquentes entraînant une usure accélérée

Sans compensation dynamique, la précision de transmission se dégrade rapidement.

À l’heure actuelle, de nombreux développements nationaux de réducteurs RV reposent encore fortement sur la rétro-ingénierie et sur une optimisation itérative par essais et erreurs.

Une véritable méthodologie de conception en amont nécessite une chaîne d’outils d’ingénierie intégrée combinant :

• Dynamique multicorps (MBD)

• Analyse par éléments finis (FEA)

• Simulation de couplage thermo-mécanique

• Analyse de la mécanique du contact

2. Fabrication de précision des engrenages cycloïdaux : là où les microns font la différence

Rectification de forme vs rectification générative

La rectification des engrenages cycloïdaux est principalement réalisée selon deux méthodes :

• Rectification de forme

• Rectification générative

L’une des principales limites de la fabrication RV de haute précision est la capacité des machines.

Les rectifieuses cycloïdales CNC à cinq axes restent un obstacle majeur en matière d’équipement, de nombreux systèmes haut de gamme dépendant encore de technologies importées. Ces machines nécessitent des investissements importants et des cycles d’approvisionnement longs.

Les principaux fabricants ont relevé ces défis grâce à des programmes nationaux de recherche et à des initiatives de fabrication intelligente, permettant le développement de technologies de rectification de précision pour les réducteurs RV couvrant des charges utiles de 3 kg à plus de 1 000 kg.

Maîtrise des déformations dues au traitement thermique

La séquence de fabrication d’un engrenage cycloïdal comprend généralement :

• Cémentation

• Trempe

• Revenu

• Rectification de précision

Pendant la trempe, la transformation martensitique provoque une expansion volumique importante.

Un refroidissement inégal peut produire une déformation de la face d’extrémité de 10 à 20 μm, ce qui constitue un défi de fabrication difficile à surmonter.

Une rectification excessive pour éliminer la déformation peut réduire la profondeur effective de la couche cémentée, affectant négativement la résistance à la fatigue et la durée de vie.

Il est donc essentiel de trouver un équilibre optimal entre la précision dimensionnelle et l’intégrité de la couche durcie.

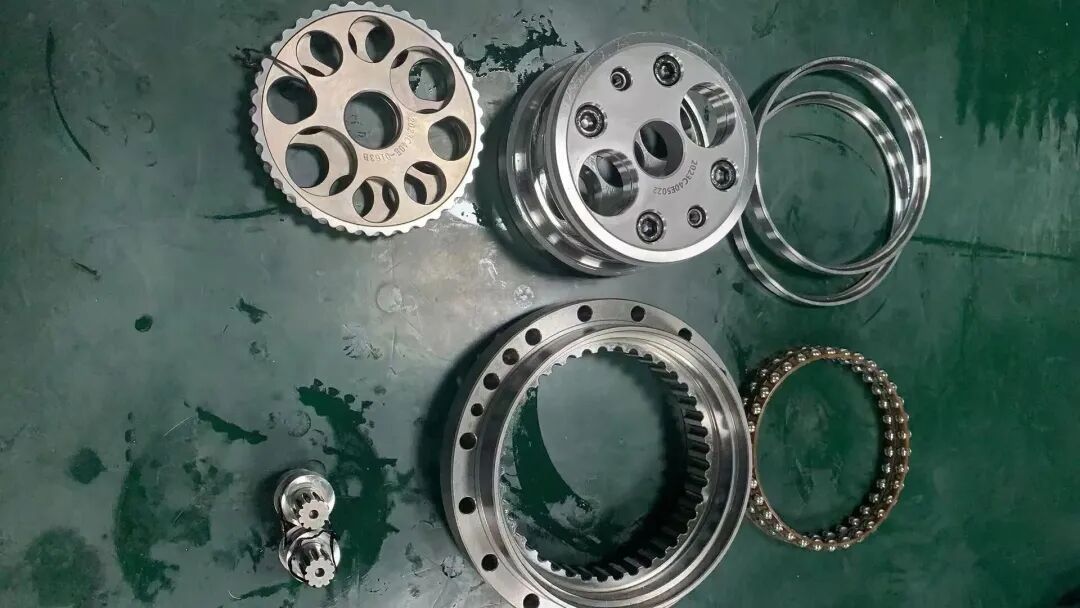

Appariement au niveau du micron des paires d’engrenages cycloïdaux

Un réducteur RV utilise généralement deux disques cycloïdaux (disques A et B) positionnés à 180° l’un de l’autre.

La précision d’appariement entre ces composants détermine directement :

• Le jeu

• L’ondulation de couple

• La fluidité du mouvement

• La précision de transmission

Les exigences typiques d’appariement comprennent :

• Une différence dimensionnelle radiale inférieure à 1 μm

• Un écart angulaire d’environ 5 secondes d’arc

Pour les réducteurs RV compacts, l’appariement entièrement automatisé des disques A/B reste un défi industriel, car les systèmes d’automatisation actuels peinent à atteindre simultanément une précision de mesure au micron et un réglage ultra-précis.

Ce goulot d’étranglement limite également l’efficacité de la production à grande échelle.

3. Durée de vie et maintien de la précision à long terme : le véritable défi concurrentiel

Précision initiale vs précision à long terme

De nombreux réducteurs RV nationaux sont capables d’atteindre un jeu d’environ 1 minute d’arc à leur sortie d’usine.

Cependant, maintenir cette précision pendant des années de fonctionnement continu demeure considérablement plus difficile.

Les fabricants de robots industriels évaluent de plus en plus les réducteurs non seulement selon leur précision initiale, mais aussi selon la manière dont cette précision est conservée tout au long du cycle de vie du produit.

L’écart tient moins à la conception mécanique qu’à un système d’ingénierie complet impliquant :

• La résistance à la fatigue des matériaux

• La constance du traitement thermique

• L’ingénierie de surface

• La technologie de lubrification

Résistance à la fatigue de contact

La résistance à la fatigue de contact des dents des engrenages cycloïdaux détermine en grande partie la durée de vie du réducteur.

De nombreux produits nationaux utilisent l’acier allié cémenté 20CrNiMoA, atteignant environ 80 % de la résistance à la fatigue de contact des produits internationaux de premier plan.

Les fabricants leaders du secteur emploient généralement :

• Des aciers de cémentation propriétaires

• La trempe sous vide par gaz à haute pression

• Des technologies avancées de renforcement de surface

Dans des conditions de charge identiques, une résistance à la fatigue plus faible entraîne une initiation plus précoce des fissures et une durée de fonctionnement plus courte.

Technologies émergentes d’ingénierie de surface

Plusieurs technologies avancées montrent des résultats prometteurs pour le futur développement des réducteurs RV.

Revêtements nanocomposites

Les revêtements multicouches tels que TiAlN/AlCrN offrent :

• Une dureté plus élevée

• Une meilleure résistance à l’usure

• Une meilleure stabilité thermique

• Des coefficients de frottement plus faibles

• Une température de fonctionnement réduite

Texturation laser de surface

Des micro-cuvettes générées par laser sur les surfaces dentées servent de réservoirs de lubrifiant, aidant à maintenir la stabilité du film d’huile et à réduire les défaillances de lubrification.

Bien que ces technologies aient démontré des avantages significatifs en laboratoire et en production pilote, elles n’ont pas encore été largement adoptées dans les réducteurs RV nationaux produits en série.

Néanmoins, elles représentent une orientation importante pour améliorer la durabilité et la précision à long terme.

4. Défis techniques restants et capacité d’ingénierie en amont

La recherche actuelle sur les réducteurs RV nationaux se concentre principalement sur six grands domaines techniques.

Cependant, l’un des plus grands écarts de recherche restants dans le secteur concerne le couplage multiphysique entre :

• La cinématique réelle du pignon

• La température de flash

• La lubrification élastohydrodynamique (EHL)

En pratique, les pignons connaissent une combinaison complexe de :

• Mouvement de glissement

• Auto-rotation

• Mouvement orbital

plutôt qu’un roulement pur idéal.

Lors de l’engrènement, des températures locales de flash peuvent atteindre 100 à 200°C, influençant directement l’épaisseur du film lubrifiant et le comportement au frottement.

Pour prévoir avec précision les performances, les futures méthodologies de conception devront modéliser simultanément :

• L’épaisseur du film lubrifiant

• La rugosité de surface

• La modification du profil de dent

• La pression de contact

• Les effets thermiques

La conception en amont comme prochain avantage concurrentiel

Les principaux fabricants de réducteurs RV passent progressivement de la rétro-ingénierie à une conception en amont complète.

Un cadre de développement systématique intègre :

• La recherche fondamentale sur les mécanismes

• La conception numérique

• La fabrication de précision

• La validation des performances

La collaboration entre les fabricants, les universités et les instituts de recherche est devenue de plus en plus importante pour faire progresser la technologie RV, établir des normes techniques et accélérer l’innovation.

La compétitivité à long terme dépend en fin de compte d’un investissement soutenu dans la R&D, les capacités de fabrication et l’expertise d’ingénierie, plutôt que de percées technologiques isolées.

Conclusion : des produits fonctionnels vers des systèmes de transmission de précision de classe mondiale

L’avantage concurrentiel d’un réducteur RV repose sur quatre piliers technologiques interconnectés :

• Des bases de données complètes de modification du profil dentaire

• Des équipements de fabrication ultra-précis

• Des technologies intégrées de matériaux, de traitement thermique et de lubrification

• Des capacités d’ingénierie en amont et de simulation

Bien que les réducteurs RV nationaux aient réalisé des progrès significatifs en matière d’adoption sur le marché, atteindre des performances de niveau mondial exige des améliorations systématiques sur l’ensemble de l’écosystème d’ingénierie plutôt que des avancées progressives dans des technologies individuelles.

Chez HONPINE (Suzhou Honpine Precision Industry Co., Ltd.), nous suivons en permanence les dernières évolutions des réducteurs RV, des réducteurs harmoniques, des réducteurs planétaires et des actionneurs d’articulation robotique. Grâce à une innovation continue dans la technologie de transmission de précision, nous nous engageons à fournir à nos clients internationaux des solutions de mouvement hautement fiables et performantes pour la robotique industrielle, les robots humanoïdes, les systèmes d’automatisation et la fabrication intelligente.

À mesure que les méthodologies d’ingénierie en amont mûrissent, que les équipements de fabrication de précision se localisent davantage et que les technologies des matériaux continuent d’évoluer, la prochaine génération de réducteurs RV passera de la simple capacité à « fonctionner » à la fourniture d’une précision, d’une durabilité et d’une fiabilité à long terme constamment supérieures.
