Quelles sont les caractéristiques de l’actionneur à réducteur harmonique TCHL de HONPINE pour les applications de robotique intelligente ?

À l’ère de l’essor rapide de l’intelligence incarnée,HONPINEa augmenté ses investissements dans l’innovation et a lancé le nouvel actionneur à entraînement harmonique TCHL. Cet article explore les principaux avantages en matière de performances qui permettent à l’actionneur à entraînement harmonique TCHL de HONPINE de gagner la confiance des fabricants de robots.

Dans quel contexte industriel l’actionneur à entraînement harmonique TCHL de HONPINE a-t-il été développé ?

Dans le domaine des robots humanoïdes, les articulations harmoniques sont des composants essentiels dont les performances et la conception influencent directement la flexibilité du robot, sa capacité de charge utile et son efficacité en termes de coûts. À mesure que les applications des robots humanoïdes continuent de s’étendre de la fabrication industrielle aux industries de services, la demande du marché pour les articulations harmoniques augmente également rapidement.

Cependant, le marché actuel est encore confronté à de nombreux défis. D’une part, les articulations harmoniques traditionnelles sont relativement lourdes, ce qui limite la capacité de charge utile et la flexibilité des robots. Ce problème est devenu de plus en plus important à mesure que la conception robotique légère gagne en importance. D’autre part, les solutions existantes présentent encore des limites évidentes en matière de précision du contrôle force-position, de facilité d’installation et de gestion des coûts. Dans les applications pratiques, les utilisateurs rencontrent souvent des problèmes tels qu’une précision insuffisante, des processus d’installation complexes et des coûts globaux élevés. Ces défis limitent non seulement l’adoption plus large des robots humanoïdes dans divers secteurs, mais soulignent également la demande urgente du marché pour des solutions d’articulations harmoniques plus efficaces, plus flexibles et plus rentables.

Pour répondre à ces défis industriels, la série TCHL de HONPINE offre des améliorations significatives des performances et des solutions optimisées, répondant efficacement aux exigences complexes de différents scénarios d’application tout en proposant de nouvelles options pour la robotique humanoïde et la fabrication intelligente haut de gamme.

Quels avantages permettent à l’actionneur à entraînement harmonique TCHL de HONPINE de convaincre les fabricants de robots ?

L’apprentissage par renforcement pour les robots humanoïdes repose fortement sur des capacités de détection des articulations à hautes performances. Pour réaliser un transfert efficace de la simulation vers la réalité, les articulations doivent fournir une latence de l’ordre de la milliseconde, un retour de couple à rapport signal/bruit élevé, une large plage dynamique et une excellente linéarité afin de répondre aux exigences de contrôle de force à haute fréquence pour le contrôle prédictif par modèle et les algorithmes basés sur l’impédance.

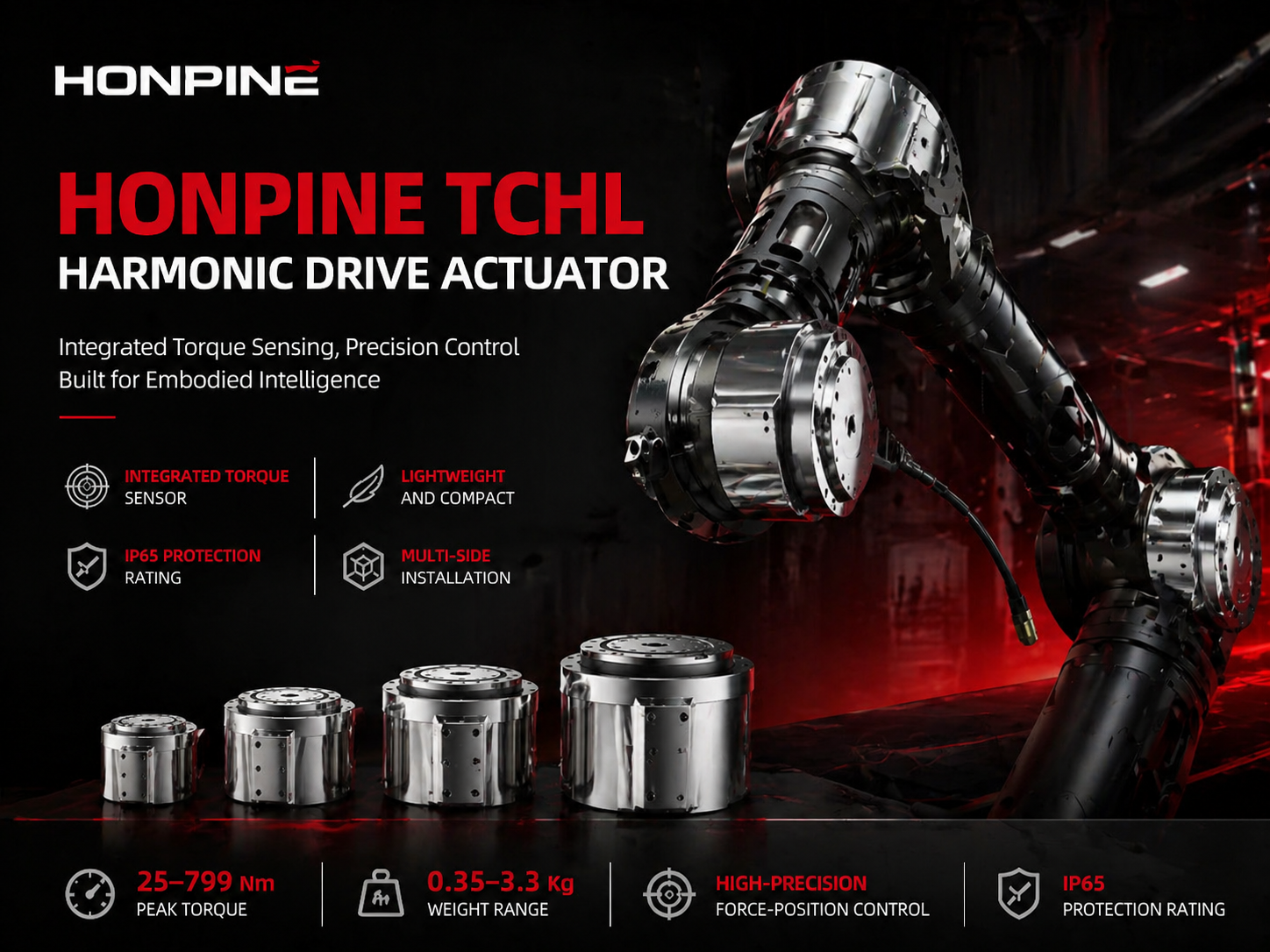

Les articulations harmoniques de la série TCHL de HONPINE utilisent une technologie intégrée de roulements à rouleaux croisés développée en interne, combinée à une optimisation structurelle compacte, afin d’atteindre des performances de légèreté extrêmes. Sans augmenter la taille ni le poids, la conception réduit considérablement les dimensions radiales et axiales du module d’articulation. Actuellement, le plus petit modèle, TCHL-11M, ne pèse que 0.35 kg tout en offrant un couple de pointe de 25 Nm. Le plus grand modèle, TCHL-32H, ne pèse que 3.3 kg et atteint un couple de pointe de 799 Nm. Par rapport à la plupart des solutions à capteurs de force externes sur le marché, cette conception intégrée évite des problèmes tels que la perte de rigidité et la réduction de la sensibilité.

L’application de la technologie intégrée de roulements à rouleaux croisés améliore non seulement l’efficacité de transmission et la rigidité structurelle, mais fournit également la base du contrôle en boucle fermée hybride force-position dans l’actionneur à articulations harmoniques de la série TCHL. Grâce à une technologie embarquée de détection du couple, la série TCHL intègre des capteurs de force de haute précision directement à l’extrémité de sortie de réducteurs harmoniques de précision de qualité industrielle, éliminant efficacement les problèmes de flexibilité structurelle associés aux solutions traditionnelles à capteurs externes. Cela permet la collecte en temps réel des données de position de sortie et de couple, fournissant une prise en charge native du retour de force à haute bande passante pour les algorithmes d’apprentissage par renforcement.

Combinés au contrôle en boucle fermée hybride force-position, les capteurs de la série TCHL permettent également une commutation fluide entre le mode position et le mode couple, améliorant significativement les performances de réponse dynamique dans les applications d’assemblage de précision et de contrôle de force.

Les applications multi-scénarios des robots humanoïdes imposent également des exigences techniques plus complètes aux modules d’articulations harmoniques. Ces modules doivent parvenir à un équilibre entre conception légère, haute rigidité et forte densité de puissance. En outre, des indices de protection élevés tels que IP65, la résistance aux vibrations et la compatibilité électromagnétique sont essentiels pour s’adapter à des environnements industriels et extérieurs complexes.

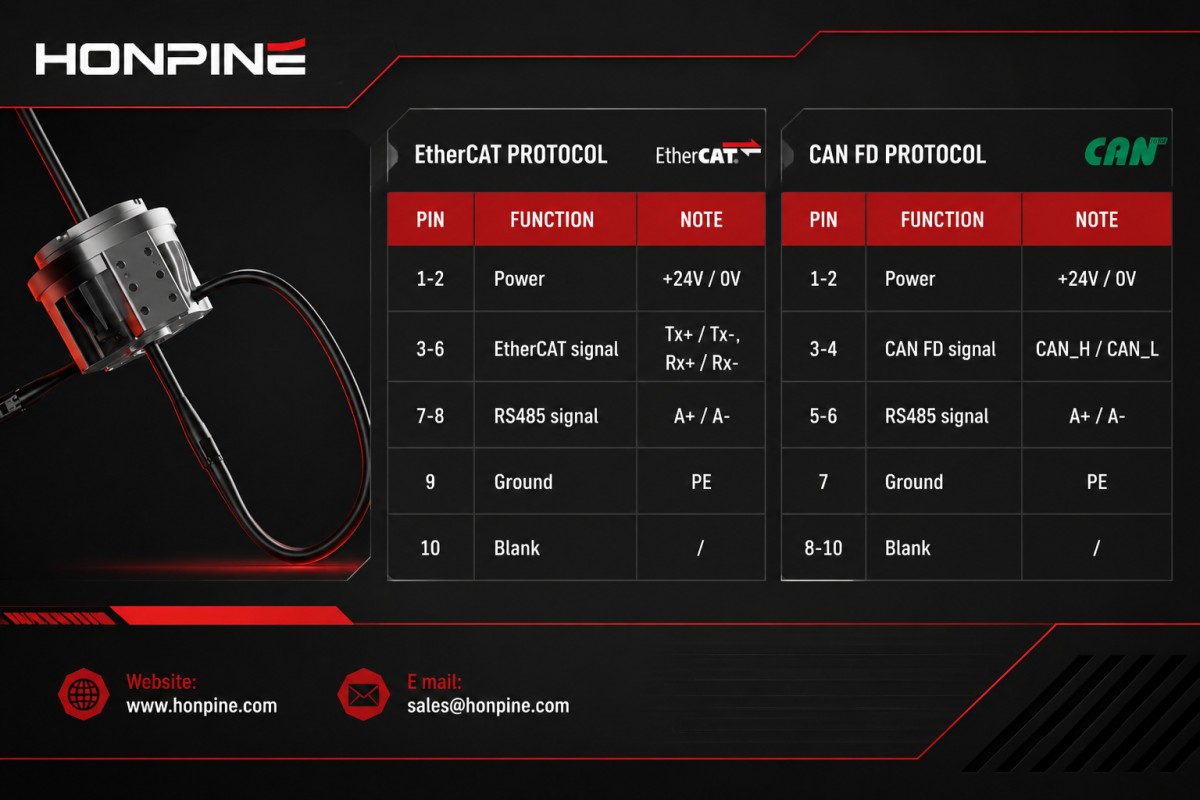

Au niveau de l’intégration système, la série TCHL de HONPINE adopte une conception intégrée de l’interface électromécanique, combinant la transmission de puissance et des protocoles de communication en temps réel tels que EtherCAT et CAN FD dans un connecteur unique. Un diamètre de câble de 8 mm prend en charge le câblage creux, ce qui améliore non seulement la compatibilité électromagnétique de l’ensemble du système robotique, mais répond également aux exigences strictes de synchronisation du contrôle coordonné multi-articulations. L’indice de protection IP65 garantit une stabilité opérationnelle à long terme dans des environnements difficiles tels que la poussière et l’humidité.

En termes de flexibilité d’installation, le boîtier d’articulation harmonique de la série TCHL intègre plusieurs interfaces mécaniques standard sur six surfaces, prenant en charge diverses méthodes de montage, notamment la fixation double face, le montage direct par le bas et l’installation latérale radiale. Cela facilite grandement l’optimisation de la structure globale du robot. Étant donné que la conception de l’articulation réserve déjà des interfaces mécaniques, l’utilisation de brides d’adaptation et de connecteurs supplémentaires est considérablement réduite.

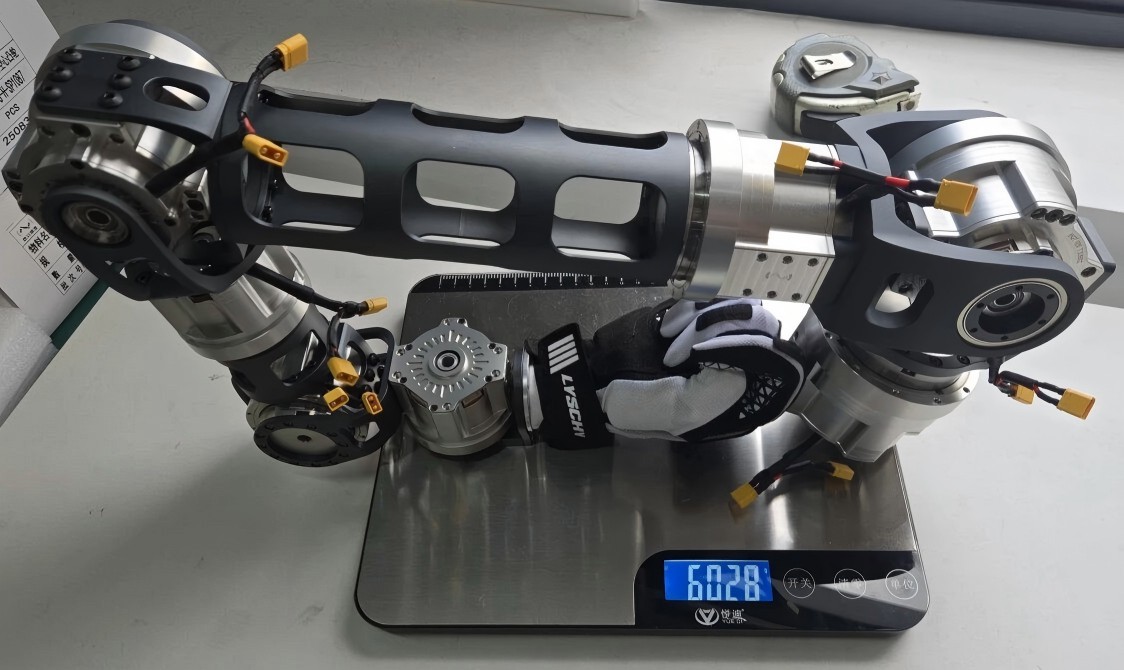

Un seul bras robotique assemblé avec les articulations harmoniques de la série TCHL ne pèse que 6 kg tout en supportant une charge utile effective de 5 kg, atteignant un impressionnant rapport charge utile/poids de 83%.

Pour en savoir plus sur les réducteurs harmoniques HONPINE, les modules d’articulations planétaires et harmoniques, veuillez nous contacter pour obtenir des informations complémentaires.
