Pourquoi les réducteurs harmoniques à roulements à rouleaux croisés sont-ils idéaux pour les articulations de robot ?

Dans les réducteurs harmoniques robotiques, les roulements à rouleaux croisés sont les composants clés qui garantissent la précision des mouvements et la rigidité structurelle. Leurs performances influencent directement la précision de positionnement répétée du robot, sa capacité de charge et sa durée de vie.

Pourquoi les réducteurs harmoniques à roulements à rouleaux croisés sont-ils considérés comme irremplaçables ?

1. Capacité de charge bidirectionnelle avec support intégré

Pendant le fonctionnement, les articulations du robot sont soumises simultanément à des charges radiales et axiales. Grâce à la disposition croisée à 90° des rouleaux, les roulements à rouleaux croisés peuvent supporter des charges dans plusieurs directions au sein d’une seule structure de roulement. Cela élimine le besoin de combinaisons complexes de plusieurs roulements et réduit les besoins en encombrement.

2. Grande rigidité pour un positionnement précis

Contrairement aux roulements à billes, qui reposent sur un contact ponctuel, les roulements à rouleaux croisés utilisent un contact linéaire entre les rouleaux et les chemins de roulement. Associée à la disposition croisée dense, cette conception offre une rigidité radiale et axiale extrêmement élevée.

Ainsi, le robot subit moins de déformation sous charge, une réponse plus rapide et un positionnement plus précis. Cela permet pleinement au réducteur harmonique d’offrir son célèbre « zéro jeu » et ses hautes performances en rigidité torsionnelle.

3. Structure compacte pour des articulations de robot plus petites

Un seul roulement à rouleaux croisés peut remplacer un ensemble complexe composé de plusieurs roulements conventionnels. Cela rend l’ensemble du réducteur harmonique nettement plus compact et fournit un support essentiel à la miniaturisation et à la conception allégée des articulations de robot.

Quelles sont les caractéristiques particulières du jeu de roulement des réducteurs harmoniques à roulements à rouleaux croisés ?

1,La précharge permet un zéro jeu.

Dans les roulements à rouleaux croisés, le jeu radial et le jeu axial sont interdépendants et s’influencent mutuellement. Dans les applications de haute précision comme la robotique, une précharge doit être appliquée au roulement afin de créer intentionnellement un « jeu négatif ».

Cela élimine complètement le jeu interne et constitue la méthode technique essentielle pour obtenir un zéro jeu, une grande rigidité et une haute précision.

2. Exigences de précision extrêmement strictes

Le moindre faux-rond du roulement peut être amplifié en erreurs de positionnement importantes au niveau de l’effecteur terminal du robot. Par conséquent, les mesures de précision du profil, de rectitude, d’angle et de rugosité de surface doivent atteindre une précision submicronique, voire nanométrique.

Comment les performances des réducteurs harmoniques à roulements à rouleaux croisés sont-elles garanties ?

1. Technologie de précharge pour un zéro jeu

Les jeux radial et axial des roulements à rouleaux croisés interagissent entre eux. Dans les applications robotiques de haute précision, une précharge est appliquée pour créer un jeu négatif, éliminant complètement le jeu interne. C’est la clé pour obtenir un zéro jeu, une grande rigidité et une précision de positionnement supérieure.

2. Précision de fabrication ultra-élevée

Même le plus petit faux-rond du roulement peut entraîner des écarts de positionnement visibles à l’effecteur terminal du robot. Par conséquent, des paramètres tels que la précision du profil, la rectitude, la précision angulaire et l’état de surface doivent être contrôlés à des niveaux submicroniques ou nanométriques.

Pourquoi les réducteurs harmoniques à roulements à rouleaux croisés sont-ils adaptés aux articulations de robot ?

Les réducteurs harmoniques jouent le rôle « d’amplificateurs de couple » des articulations de robot. Ils se caractérisent par une taille compacte, un rapport de réduction élevé, une grande précision et un zéro jeu, ce qui en fait aujourd’hui la solution standard pour les articulations des robots humanoïdes.

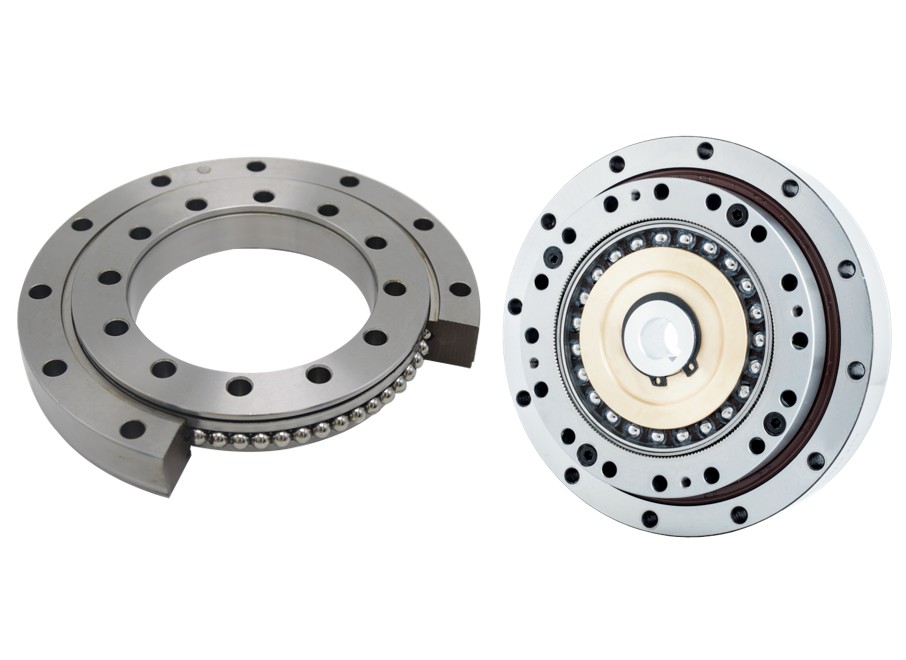

Les roulements sont des composants essentiels et indispensables à l’intérieur des réducteurs harmoniques.

Position d’application

À l’intérieur d’un réducteur harmonique, on trouve généralement un roulement à rouleaux croisés ou une structure de roulement flexible similaire.

Fonction

Ce roulement soutient et guide la déformation de la flexspline à l’intérieur du réducteur harmonique tout en transmettant directement le mouvement de rotation. Ses performances déterminent directement la précision, la rigidité et la durée de vie du réducteur.

Contactez-nous pour en savoir plus sur les réducteurs harmoniques à roulements à rouleaux croisés et les solutions techniques associées.
