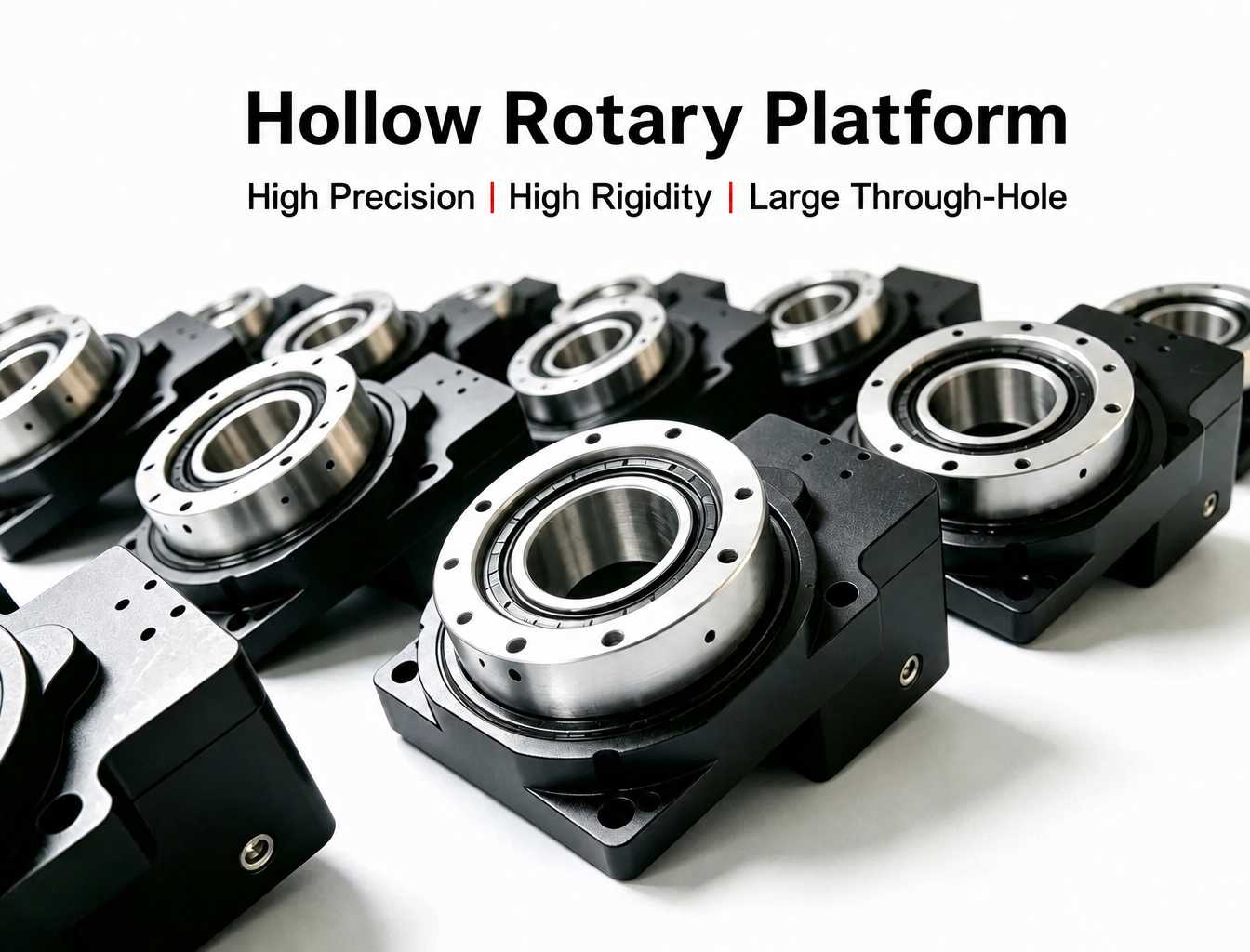

Comment choisir une plateforme rotative creuse : guide complet de sélection ?

UnePlateforme rotative creuseest un composant rotatif de précision couramment utilisé dans les applications de positionnement automatisé, d'indexage, d'inspection, de traitement laser, de dosage et autres applications de contrôle du mouvement. Par rapport aux mécanismes rotatifs conventionnels, son centre creux permet le passage direct de câbles, de conduites d'air, de fibres optiques et d'autres utilités à travers l'axe de rotation, ce qui facilite une conception de machine compacte et intégrée.

Selon la structure de transmission et les exigences de l'application, un mécanisme rotatif creux peut également être appelé Table rotative creuseouActionneur rotatif creux. Bien que ces produits puissent sembler similaires extérieurement, leur capacité de charge, leur précision de positionnement, leur alésage creux, leur vitesse, leur rigidité et leur configuration moteur peuvent varier considérablement.

Pour cette raison, la sélection d'une plateforme rotative creuse ne doit pas reposer sur un seul paramètre tel que le couple nominal ou la vitesse maximale. Une sélection appropriée doit prendre en compte la charge réelle, l'excentricité, l'inertie, les exigences de précision, l'alésage creux, l'accélération, le cycle de service, l'orientation d'installation et l'environnement de fonctionnement.

Que faut-il prendre en compte lors de la sélection d'une plateforme rotative creuse ?

Dans les applications pratiques, une séquence de sélection utile est :

Charge et moment de renversement → Inertie de charge → Précision de positionnement et de rotation → Alésage creux → Vitesse et accélération → Adaptation du moteur → Installation et environnement → Marge de sécurité

Cette séquence aide à éviter un problème courant : sélectionner une plateforme rotative sur la base de spécifications nominales tout en négligeant les conditions de fonctionnement réelles de la machine.

1. Commencez par les conditions de fonctionnement réelles

Avant de comparer différents modèles de tables rotatives creuses, définissez d'abord le fonctionnement réel du mécanisme rotatif.

Les paramètres de base doivent inclure :

Poids total de la charge utile, du dispositif de fixation et de la pièce

Distance entre le centre de gravité et l'axe de rotation

• Couple de sortie requis

• Charges axiales et radiales

• Vitesse de rotation maximale

• Accélération et décélération

• Nombre de cycles démarrage-arrêt

• Précision de positionnement requise

• Répétabilité requise

• Diamètre d'alésage creux requis

• Orientation d'installation

• Environnement de fonctionnement

Par exemple, une table rotative supportant une pièce de 10 kg dont le centre de gravité est proche de l'axe de rotation peut présenter des exigences mécaniques entièrement différentes de celles d'une pièce de 10 kg montée à 100 mm de l'axe.

Le poids est le même, mais le moment de renversement est différent.

2. Vérifiez le couple nominal et le couple de crête

Le couple est l'un des premiers paramètres que les ingénieurs vérifient habituellement lors de la sélection d'une plateforme rotative creuse, mais le couple nominal et le couple de crête doivent être compris séparément.

Le couple nominal correspond généralement au couple que le mécanisme rotatif peut supporter en continu dans des conditions de fonctionnement spécifiées.

Le couple de crête est plus pertinent pour l'accélération, la décélération, le démarrage ou les charges d'impact de courte durée.

Pour les charges résistantes continues, le couple requis doit rester dans la plage du couple nominal. Pendant l'accélération ou les changements brusques de mouvement, le couple instantané peut approcher la capacité de couple de crête.

Cependant, le couple seul ne suffit pas.

La charge mécanique peut également générer une force axiale, une force radiale et un moment de renversement. Par conséquent, la capacité de charge de l'actionneur rotatif creux complet doit être vérifiée plutôt que de sélectionner un modèle uniquement selon son couple de sortie nominal.

3. Portez attention à la charge excentrée et au moment de renversement

La charge excentrée est l'un des facteurs les plus fréquemment négligés lors de la sélection d'une plateforme rotative.

Lorsque le centre de gravité de la pièce ou du dispositif de fixation est décalé par rapport à l'axe de rotation, il génère un moment de renversement.

Le calcul de base est :

M = F × L

Où :

M = moment de renversement

F = force de charge

L = distance entre le centre de charge et l'axe de rotation

Par exemple, si une charge de 10 kg est positionnée à 100 mm de l'axe de rotation :

F ≈ 10 × 9.81 = 98.1 N

M ≈ 98.1 × 0.1 = 9.81 N·m

C'est pourquoi deux applications ayant le même poids de charge utile peuvent nécessiter des plateformes rotatives entièrement différentes.

Pour les applications impliquant de fortes charges excentrées, une accélération rapide ou des impacts externes, les ingénieurs doivent également prévoir une marge de sécurité mécanique appropriée plutôt que de sélectionner une plateforme proche de sa limite théorique.

4. Calculez l'inertie de charge, et pas seulement le poids de la charge

Le poids de la charge détermine la charge mécanique de base, mais l'inertie de rotation détermine la difficulté d'accélérer et de décélérer la charge.

Pour une charge simplifiée en forme de disque :

J = 1/2 × m × r²

Où :

J = moment d'inertie

m = masse

r = rayon de rotation

Le calcul réel de l'inertie doit prendre en compte la géométrie de la pièce, du dispositif de fixation, de la plateforme rotative et des autres composants rotatifs.

Pour un mécanisme rotatif avec réducteur, l'inertie de charge peut également être ramenée côté moteur selon le rapport de réduction. Sous une forme simplifiée :

J_motor-side = J_load / i²

Où i est le rapport de réduction.

L'inertie de charge résultante côté moteur doit ensuite être comparée à l'inertie du rotor du moteur.

Pourquoi l'adaptation des inerties est-elle importante ?

Si l'inertie de charge est excessivement élevée par rapport à l'inertie du moteur, le système peut présenter :

• Un temps d'accélération et de décélération plus long

• Un écart de positionnement accru

• Des vibrations au démarrage ou à l'arrêt

• Des erreurs de poursuite du servomoteur

• Une surcharge du moteur

• Des difficultés à atteindre le temps de cycle requis

Un rapport d'inertie tel que inertie de charge / inertie du rotor du moteur < 5 peut être utilisé comme référence d'ingénierie dans certaines applications servo, mais il ne doit pas être considéré comme une norme universelle.

Le rapport d'inertie acceptable dépend du moteur, de l'entraînement, de l'algorithme de commande, du mécanisme de réduction, du profil d'accélération et du cycle de service réel.

Pour un actionneur rotatif creux utilisé dans un système servo à haute vitesse et à accélérations fréquentes, l'adaptation des inerties mérite généralement davantage d'attention que dans une application d'indexage à basse vitesse.

5. Comprendre la différence entre la répétabilité de positionnement et la précision de rotation

La précision est un autre facteur important de sélection, mais plusieurs paramètres différents sont souvent confondus.

Précision de repositionnement

La précision de repositionnement décrit la régularité avec laquelle la plateforme rotative peut revenir à la même position.

Cela est particulièrement important pour :

• Inspection par vision

• Assemblage automatisé

• Dosage

• Traitement laser

• Applications d'indexage

• Positionnement de précision

Jeu mécanique

Le jeu mécanique désigne le jeu ou le mouvement perdu qui peut se produire lorsque le sens de rotation change.

Un faible jeu mécanique est particulièrement important pour les applications impliquant des positionnements bidirectionnels fréquents.

Pour les applications dans lesquelles la plateforme tourne principalement dans un seul sens, le jeu mécanique peut avoir un impact différent sur les performances du système.

Faux-rond radial et axial

Pour les dispositifs de fixation de précision, les systèmes d'inspection et les applications optiques, le faux-rond de face et le faux-rond radial peuvent être aussi importants que la répétabilité de positionnement.

Par conséquent, lors de la comparaison de différentes tables rotatives creuses, ne considérez pas une seule spécification de précision. Les exigences complètes de précision mécanique de l'application doivent être prises en compte.

6. Sélectionnez l'alésage creux selon les exigences réelles de passage

La structure creuse est l'un des principaux avantages d'une plateforme rotative creuse.

L'alésage central peut offrir un passage pour :

• Câbles moteur

• Câbles d'encodeur

• Tubes pneumatiques

• Conduites de vide

• Fibres optiques

• Câblage des capteurs

• Conduites de refroidissement

Cependant, choisir le plus grand alésage creux possible n'est pas toujours la meilleure solution.

Un alésage plus grand peut augmenter les dimensions extérieures, la taille structurelle, le poids et le coût du mécanisme rotatif.

Lors de la sélection du diamètre d'alésage, tenez compte non seulement du faisceau de câbles actuel, mais également de :

• Dimensions des connecteurs

• Rayon de courbure des câbles

• Taille des raccords pneumatiques

• Exigences futures de câblage

• Espace de maintenance

• Jeu d'installation

L'objectif est de fournir un espace de passage interne suffisant sans augmenter inutilement la taille de l'ensemble rotatif complet.

7. Vérifiez la vitesse, l'accélération et la décélération

La vitesse maximale est un autre paramètre important, mais elle doit toujours être évaluée conjointement avec l'accélération et le cycle de service.

Une plateforme rotative peut être techniquement capable d'atteindre une certaine vitesse maximale, mais cela ne signifie pas nécessairement qu'elle doit fonctionner en continu à cette vitesse sous forte charge.

Pour les applications d'indexage, les paramètres clés peuvent être :

• Angle de rotation

• Temps d'indexage

• Temps d'accélération

• Temps de décélération

• Temps d'arrêt

• Nombre de cycles par minute

Pour la rotation continue, les performances thermiques et la réduction du couple doivent également être prises en compte.

Lorsque l'accélération et la décélération sont trop brusques, le système peut présenter des vibrations, des chocs mécaniques, des bruits anormaux ou une stabilité de positionnement réduite.

Augmenter les temps d'accélération et de décélération peut parfois améliorer les performances globales du mouvement sans modifier la plateforme rotative elle-même.

8. Distinguez le fonctionnement intermittent du fonctionnement continu

De nombreuses plateformes rotatives creuses sont particulièrement adaptées à l'indexage et au positionnement intermittents.

Les applications typiques comprennent :

• Indexage CNC

• Postes d'assemblage

• Inspection par vision

• Marquage laser

• Dosage

• Automatisation multi-postes

Ces applications nécessitent souvent un positionnement rapide suivi d'une période d'immobilisation.

La rotation continue est différente.

Si la plateforme doit tourner en continu pendant de longues périodes, les ingénieurs doivent évaluer :

• Couple continu

• Vitesse des roulements

• Échauffement du moteur

• Rendement du réducteur

• Lubrification

• Dissipation thermique

• Cycle de service

La même plateforme rotative peut avoir des performances admissibles différentes selon qu'elle fonctionne de manière intermittente ou continue.

9. Adaptez la plateforme rotative creuse au moteur

Pour un mécanisme rotatif entraîné par moteur, le moteur et la transmission doivent être considérés comme un seul système de mouvement.

Les paramètres de base d'adaptation comprennent :

• Couple moteur requis

• Vitesse moteur requise

• Inertie du rotor moteur

• Rapport de réduction

• Couple de sortie

• Exigences d'accélération

• Bride moteur

• Interface d'arbre ou d'accouplement

• Configuration de l'encodeur

• Orientation d'installation

Le couple moteur requis doit être calculé à partir de la charge réelle et du rapport de réduction, plutôt que de sélectionner simplement un moteur selon le couple de sortie de la plateforme.

Pour les applications nécessitant une intégration compacte, un actionneur rotatif creux avec moteur, encodeur et transmission intégrés peut réduire le nombre de composants mécaniques externes et simplifier l'intégration du système.

10. Tenez compte de l'orientation d'installation

L'orientation d'installation peut affecter la charge réelle sur le mécanisme rotatif.

L'installation horizontale est courante pour les tables rotatives, mais l'installation verticale peut introduire une charge axiale supplémentaire ou modifier la direction de la charge gravitationnelle.

Avant de sélectionner un modèle, confirmez :

• Installation horizontale ou verticale

• Direction de la charge gravitationnelle

• Charge axiale

• Charge radiale

• Moment de renversement externe

• Structure de montage du dispositif de fixation

• Rigidité de la bride de sortie

Pour les applications verticales, la structure mécanique doit être capable de supporter la charge en toute sécurité même lorsque le système d'entraînement est hors tension.

11. Tenez compte de l'environnement de fonctionnement

L'environnement de fonctionnement peut affecter directement la durée de vie et la fiabilité d'une plateforme rotative.

Pour les applications impliquant de la poussière, des copeaux, du liquide de refroidissement ou d'autres contaminants, vérifiez le niveau de protection requis et la structure d'étanchéité.

Les facteurs environnementaux typiques comprennent :

• Poussière et débris

• Fluide de coupe

• Humidité

• Température

• Substances corrosives

• Vibrations

• Fonctionnement avec démarrages-arrêts fréquents

Pour les environnements humides ou corrosifs, le traitement de surface et la protection contre la corrosion peuvent également devoir être pris en compte.

Si l'application implique des cycles démarrage-arrêt fréquents, particulièrement plus de 20 cycles par minute, la durée de vie des roulements et les conditions thermiques doivent être évaluées plutôt que de se fier uniquement à la durée de vie nominale.

12. Vérifiez la rigidité et la durée de vie des roulements

Le système de transmission n'est pas le seul facteur déterminant les performances d'une table rotative creuse.

La structure des roulements affecte également :

• Rigidité radiale

• Rigidité axiale

• Rigidité en inclinaison

• Faux-rond

• Capacité de charge

• Durée de vie

Pour les applications avec de fortes charges excentrées ou des exigences de haute précision, la rigidité des roulements devient particulièrement importante.

Une plateforme disposant d'un couple suffisant mais d'une rigidité mécanique insuffisante peut tout de même présenter une déflexion ou des erreurs de positionnement sous charge.

Par conséquent, la structure mécanique complète doit être évaluée plutôt que de comparer uniquement le rapport de transmission ou le couple moteur.

13. Prévoyez une marge de sécurité appropriée

Il n'est généralement pas recommandé de sélectionner une plateforme rotative exactement à la limite de charge calculée.

La marge de sécurité requise dépend de l'application réelle.

Pour des charges intermittentes relativement stables, une marge d'ingénierie d'environ 1.2–1.5× peut être utilisée comme référence préliminaire.

Pour les applications impliquant des charges de choc, une forte excentricité ou des accélérations et décélérations fréquentes, une marge plus importante, telle que 1.5–2×, peut être appropriée.

Ces valeurs doivent être considérées comme des références d'ingénierie plutôt que comme des normes universelles. La sélection finale doit être vérifiée par rapport aux spécifications du fabricant concernant la charge, le couple, les roulements, la vitesse et le cycle de service.

14. Liste de contrôle pour la sélection d'une plateforme rotative creuse

Avant de sélectionner un modèle, il est utile de préparer les informations suivantes :

Avec ces paramètres disponibles, il devient beaucoup plus facile de comparer différentes configurations de plateformes rotatives creuses et d'actionneurs rotatifs creux.

15. Les différentes applications exigent des priorités de sélection différentes

Aucune spécification unique ne permet de déterminer si une plateforme rotative convient à toutes les applications.

Pour les applications de haute précision, un actionneur rotatif creux peut offrir une solution plus intégrée lorsque le moteur, la transmission, l'encodeur et le mécanisme de sortie doivent fonctionner ensemble comme un système de mouvement complet.

16. Erreurs courantes lors de la sélection d'une plateforme rotative creuse

 Ne considérer que le couple nominal

Une plateforme peut disposer d'un couple nominal suffisant tout en restant inadaptée en raison d'une charge excentrée excessive, de l'inertie ou d'une charge axiale/radiale.

Sélectionner uniquement selon le poids de la charge utile

Deux charges de même masse peuvent générer des moments de renversement très différents selon leur distance par rapport à l'axe de rotation.

Considérer le rapport d'inertie comme une valeur fixe

Un rapport d'inertie de 5 est parfois utilisé comme référence d'ingénierie, mais la valeur appropriée dépend du moteur, du variateur servo, de l'accélération et du système de commande.

Ne considérer que la précision de positionnement

La précision de repositionnement, le jeu mécanique, le faux-rond, la rigidité et les vibrations sont des indicateurs de performance différents.

Choisir le plus grand alésage creux

Un alésage plus grand offre davantage d'espace de passage, mais peut également augmenter la taille et le coût du mécanisme rotatif complet.

Ignorer le cycle de service

Une plateforme rotative utilisée pour un indexage occasionnel présente des exigences thermiques et de roulements différentes de celles d'une plateforme fonctionnant en continu à haute vitesse.

Ignorer l'orientation d'installation

L'installation verticale peut introduire des charges axiales et gravitationnelles différentes de celles d'une installation horizontale.

Comment sélectionner la plateforme rotative creuse adaptée ?

La sélection d'une plateforme rotative creuse doit commencer par les conditions mécaniques réelles plutôt que par un seul paramètre de catalogue.

Déterminez d'abord la charge totale et l'excentricité, puis calculez le moment de renversement et l'inertie de rotation. Ensuite, évaluez la précision de positionnement, la répétabilité, le jeu mécanique, le faux-rond, l'alésage creux, la vitesse, l'accélération et le cycle de service.

Pour les systèmes nécessitant une solution de mouvement plus intégrée, un actionneur rotatif creux peut combiner le mécanisme de transmission, le moteur, l'encodeur et la structure de sortie dans une unité rotative compacte. Cela peut simplifier l'intégration mécanique tout en fournissant une solution plus nette pour le mouvement rotatif automatisé.

Pour des applications telles que l'indexage CNC, la manipulation de wafers, l'inspection par vision, le traitement laser, le dosage, la manipulation de panneaux et le positionnement de précision, la solution appropriée doit finalement être sélectionnée selon les exigences complètes de la machine en matière de charge, de précision, de vitesse, de structure et d'environnement.

Une séquence de sélection pratique est donc :

Moment de renversement → Couple de charge → Inertie de charge → Précision → Alésage creux → Vitesse et accélération → Adaptation du moteur → Installation et environnement → Marge de sécurité

Cette approche offre une base plus fiable pour sélectionner la plateforme rotative creuse, la table rotative creuse ou l'actionneur rotatif creux approprié pour l'application.
