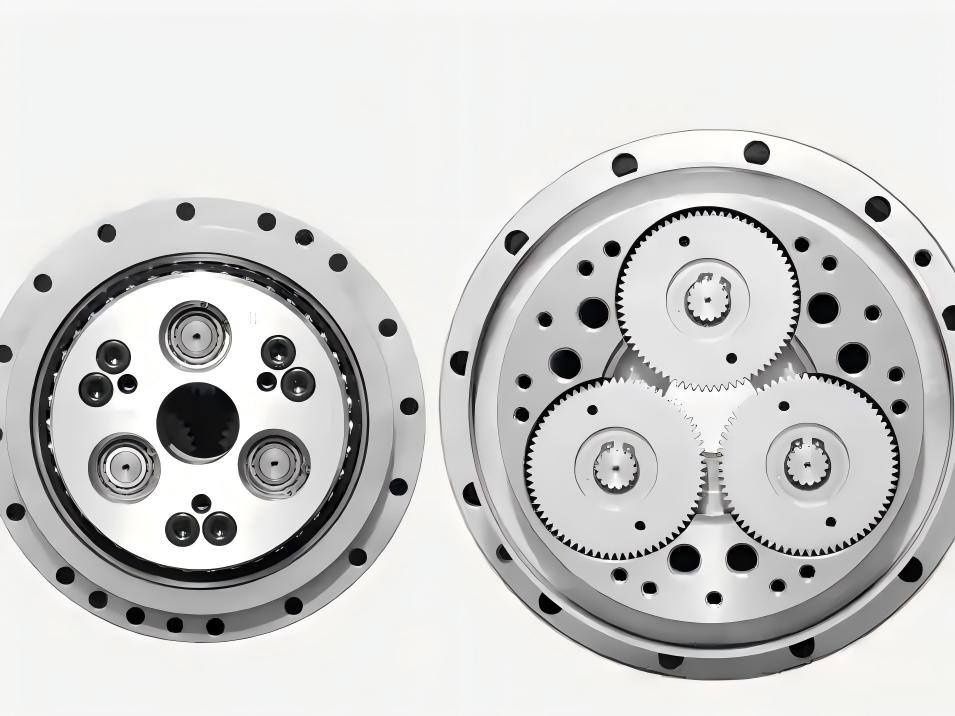

Réducteur RV pour robots industriels : comment adapter la charge, la précision et la durée de vie aux différentes applications

Introduction

Un réducteur pour robots de chantier est bien plus qu'un simple composant de transmission à rapport élevé. Dans les robots industriels, il influe directement sur la précision de positionnement, la rigidité structurelle, les vibrations, la réponse dynamique et, en définitive, la durée de vie de l'ensemble de l'articulation du robot. À mesure que les applications robotiques évoluent des opérations classiques de prélèvement et de placement vers le soudage, la palettisation, l'usinage, l'assemblage et d'autres processus à forte charge, les exigences imposées aux réducteurs pour robots de chantier deviennent de plus en plus spécifiques à chaque application.

Une boîte de vitesses performante pour un robot de manutention à basse vitesse peut ne pas convenir à un robot d'usinage soumis à des charges externes continues. De même, un réducteur choisi uniquement en fonction de son couple nominal peut ne pas offrir une durée de vie suffisante en cas d'accélérations, de décélérations, d'arrêts d'urgence et de variations de charge fréquentes.

C’est pourquoi le choix de la boîte de vitesses pour camping-car doit se baser sur le spectre complet de la charge de fonctionnement plutôt que sur une seule valeur de couple.

Pour les fabricants de robots et les développeurs d'équipements d'automatisation, la question clé n'est pas simplement « Quelle boîte de vitesses RV a le couple le plus élevé ? » mais plutôt : Comment la boîte de vitesses RV doit-elle être adaptée au profil de mouvement réel du robot, aux caractéristiques de charge, aux exigences de précision, à la structure d'installation et à la durée de vie prévue ?

Cet article examine le rôle de la boîte de vitesses RV dans différentes applications robotiques, explique pourquoi l'analyse du spectre de charge est importante pour la fiabilité de la boîte de vitesses et montre comment différentes technologies de transmission et d'actionneurs peuvent être combinées pour créer des solutions de mouvement plus appropriées.

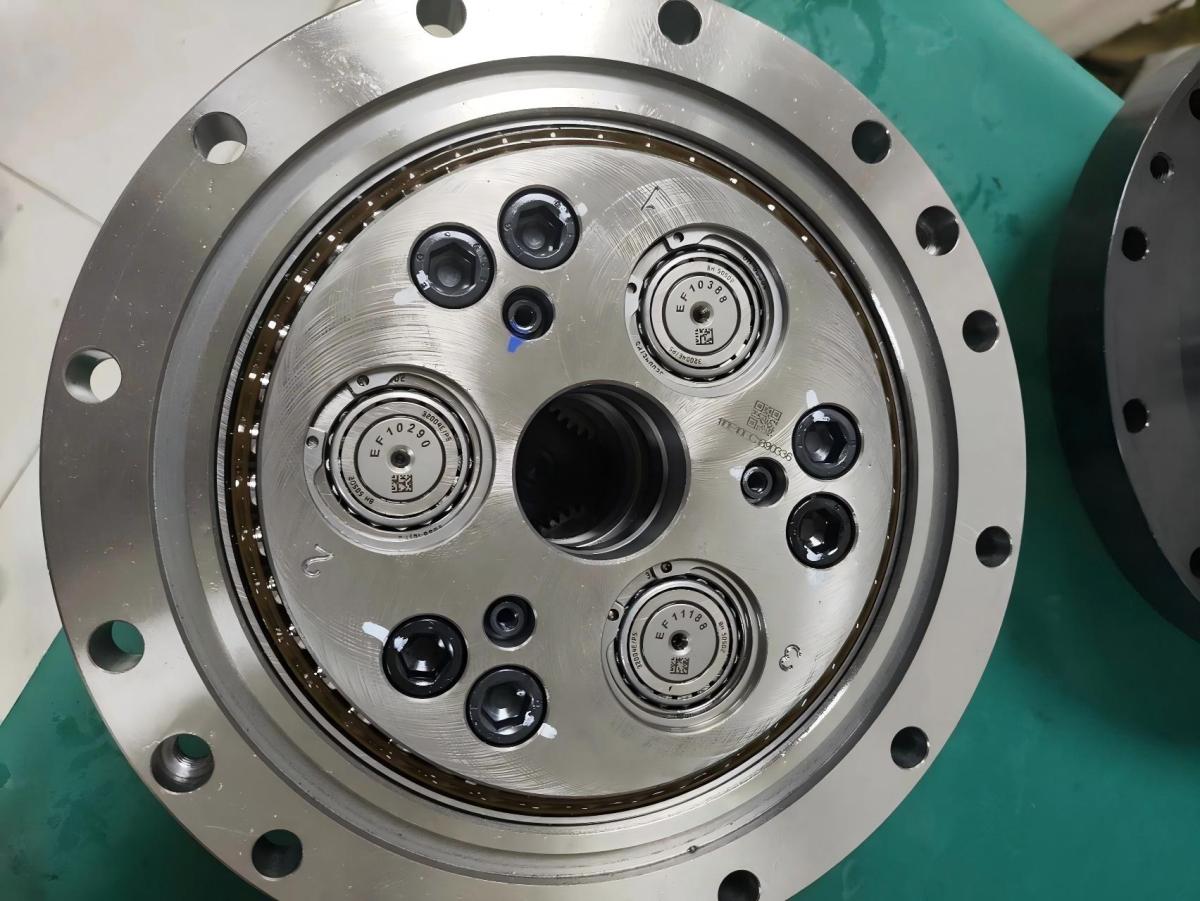

Pourquoi les boîtes de vitesses RV sont-elles largement utilisées dans les applications de robots industriels ?

Les robots industriels fonctionnent dans des conditions mécaniques très différentes de celles des machines tournantes ordinaires. Une articulation de robot peut accélérer de manière répétée un bras lourd, s'arrêter brusquement, inverser sa direction, maintenir une position statique sous charge, puis répéter le même mouvement des milliers, voire des millions de fois.

La transmission doit donc offrir non seulement un rapport de réduction élevé, mais aussi une rigidité torsionnelle suffisante, une capacité de charge, des performances de positionnement et une résistance à la fatigue adéquates.

L'architecture mécanique d'un réducteur RV est particulièrement adaptée aux articulations robotiques soumises à de fortes charges, car le mécanisme de réduction répartit la charge transmise sur de multiples points de contact. Ceci permet aux réducteurs RV d'atteindre une capacité de couple élevée et une grande rigidité en torsion dans un format relativement compact.

Ces caractéristiques rendent les réducteurs RV particulièrement précieux dans les axes de robots où l'articulation doit résister à des charges externes importantes tout en maintenant des performances de positionnement stables.

Par exemple, les grands robots industriels utilisés pour le soudage, la palettisation, la manutention, la fonderie et l'usinage nécessitent souvent une grande rigidité mécanique, car le bras du robot doit résister aux forces de réaction générées pendant son fonctionnement. Dans ces applications, le réducteur ne se contente pas de réduire la vitesse du moteur ; il devient un élément essentiel de la rigidité structurelle du robot.

C’est l’une des raisons pour lesquelles les réducteurs RV continuent de jouer un rôle important dans la robotique industrielle lourde, même si les réducteurs harmoniques, les réducteurs planétaires et les moteurs d’articulation robotisés intégrés deviennent de plus en plus courants.

Les différentes applications robotiques engendrent-elles des exigences différentes en matière de boîtes de vitesses pour camping-cars ?

Il n'existe pas de spécification unique de réducteur RV optimale pour tous les robots industriels. La configuration appropriée dépend fortement de l'utilisation du robot.

Dans les applications de manutention et de palettisation de charges importantes, la capacité à supporter des charges élevées et variables en continu est généralement l'exigence principale. Le robot peut transporter une charge lourde tandis que le bras lui-même génère un couple important au niveau de l'articulation. Les accélérations et décélérations fréquentes peuvent encore accroître le couple instantané subi par la boîte de vitesses.

Pour ces applications, le choix d'un réducteur RV basé uniquement sur la charge utile nominale du robot peut entraîner une marge de sécurité insuffisante. Le couple articulaire réel doit être calculé à partir de la charge utile, de la géométrie du bras, de l'accélération, de la décélération, de la posture et des forces extérieures.

Les robots de soudage imposent des exigences différentes. Bien que leur charge utile soit relativement faible comparée à celle des robots de palettisation, ils effectuent fréquemment des trajectoires répétitives avec des changements de direction rapides. La stabilité et la répétabilité du positionnement deviennent donc primordiales, car de petites erreurs mécaniques peuvent s'accumuler au niveau de l'effecteur.

Les applications d'usinage et de découpe imposent des exigences encore plus élevées en matière de rigidité des boîtes de vitesses. Les forces de coupe externes sont transmises par la structure du robot et atteignent finalement la transmission. Dans ces conditions, une rigidité torsionnelle ou d'inclinaison insuffisante peut entraîner des écarts de positionnement, des vibrations et une détérioration de la qualité d'usinage.

Pour l'assemblage et la manutention de précision, la charge peut être moindre, mais la précision du positionnement devient primordiale. Dans ces applications, les ingénieurs devront déterminer si un réducteur de vitesse pour véhicules régénératifs, un réducteur harmonique ou un moteur d'articulation robotisé intégré est plus approprié pour chaque axe.

Cette approche basée sur les applications est plus utile que la simple comparaison des catalogues de réducteurs.

Le choix d'une boîte de vitesses pour camping-car doit commencer par le spectre de charge réel.

L'une des erreurs les plus fréquentes dans le choix d'une boîte de vitesses consiste à utiliser uniquement le couple maximal ou nominal comme donnée d'entrée.

Un robot ne fonctionne pas en continu à un couple fixe. Au cours d'un cycle de travail typique, l'articulation peut subir des mouvements à faible charge, des accélérations, un fonctionnement à vitesse constante, des décélérations, des inversions de direction, un maintien statique et, occasionnellement, des conditions de charge élevée ou d'impact.

Par conséquent, la boîte de vitesses subit un spectre de charge plutôt qu'un point de charge unique.

Une évaluation pratique des boîtes de vitesses pour véhicules de loisirs doit donc prendre en compte la relation entre l'amplitude du couple, le couple moyen, la fréquence de fonctionnement, la vitesse de rotation, le rapport cyclique et le nombre de répétitions sur la durée de vie prévue.

Par exemple, un robot industriel conçu pour 6 000 heures de fonctionnement peut subir des millions de cycles de charge au cours de sa durée de vie. Un test de courte durée à couple nominal ne peut pas représenter fidèlement ces conditions de fonctionnement.

Le défi technique consiste à convertir des données d'exploitation réelles ou simulées limitées en un spectre de charge représentatif sur toute la durée de vie, puis à utiliser ce spectre pour l'analyse de la fatigue de la boîte de vitesses et les essais de durée de vie accélérés.

Cette approche aide les ingénieurs à éviter deux problèmes opposés : des marges de conception excessives qui augmentent le coût et le poids, et des marges insuffisantes qui entraînent une défaillance prématurée de la boîte de vitesses.

Pourquoi le spectre de charge sur toute la durée de vie est-il important pour la fiabilité des boîtes de vitesses des véhicules de loisirs ?

Les mesures réelles de la charge du robot sont souvent collectées sur plusieurs heures ou plusieurs cycles de travail, alors que la durée de vie prévue de la boîte de vitesses peut être de plusieurs milliers d'heures.

C’est dans l’écart entre le moment de la mesure et la durée de vie prévue que l’analyse du spectre de charge sur toute la durée de vie devient importante.

Le processus commence généralement par des données de couple en fonction du temps, mesurées ou simulées. Ces données peuvent ensuite être nettoyées, segmentées selon différentes conditions de fonctionnement, analysées statistiquement et converties en un spectre de charge représentatif.

Le comptage des cycles de couple permet d'identifier les cycles de couple présentant différentes amplitudes et valeurs moyennes. Les méthodes de distribution statistique permettent ensuite d'estimer la fréquence des différents niveaux de charge, tandis que l'analyse des valeurs extrêmes permet d'évaluer les événements de charge élevée, rares mais potentiellement dommageables.

Le spectre obtenu peut ensuite être converti en un programme de test pour une boîte de vitesses de camping-car.

Ceci est particulièrement important pour les robots industriels, car des événements rares de forte charge peuvent avoir un impact disproportionné sur les dommages dus à la fatigue. Les arrêts d'urgence, les corrections de collision, les accélérations rapides, le fonctionnement avec des charges utiles importantes et les postures extrêmes du robot peuvent être peu fréquents, mais ils ne peuvent être négligés lors de l'évaluation de la fiabilité sur toute la durée de vie.

Pour les fabricants de réducteurs et les équipementiers de robots, l'objectif n'est donc pas simplement de démontrer qu'un réducteur pour robots de chantier résiste à un test d'endurance à charge constante. La question plus pertinente est de savoir si le test reproduit les caractéristiques importantes du spectre de charge réel du réducteur en service.

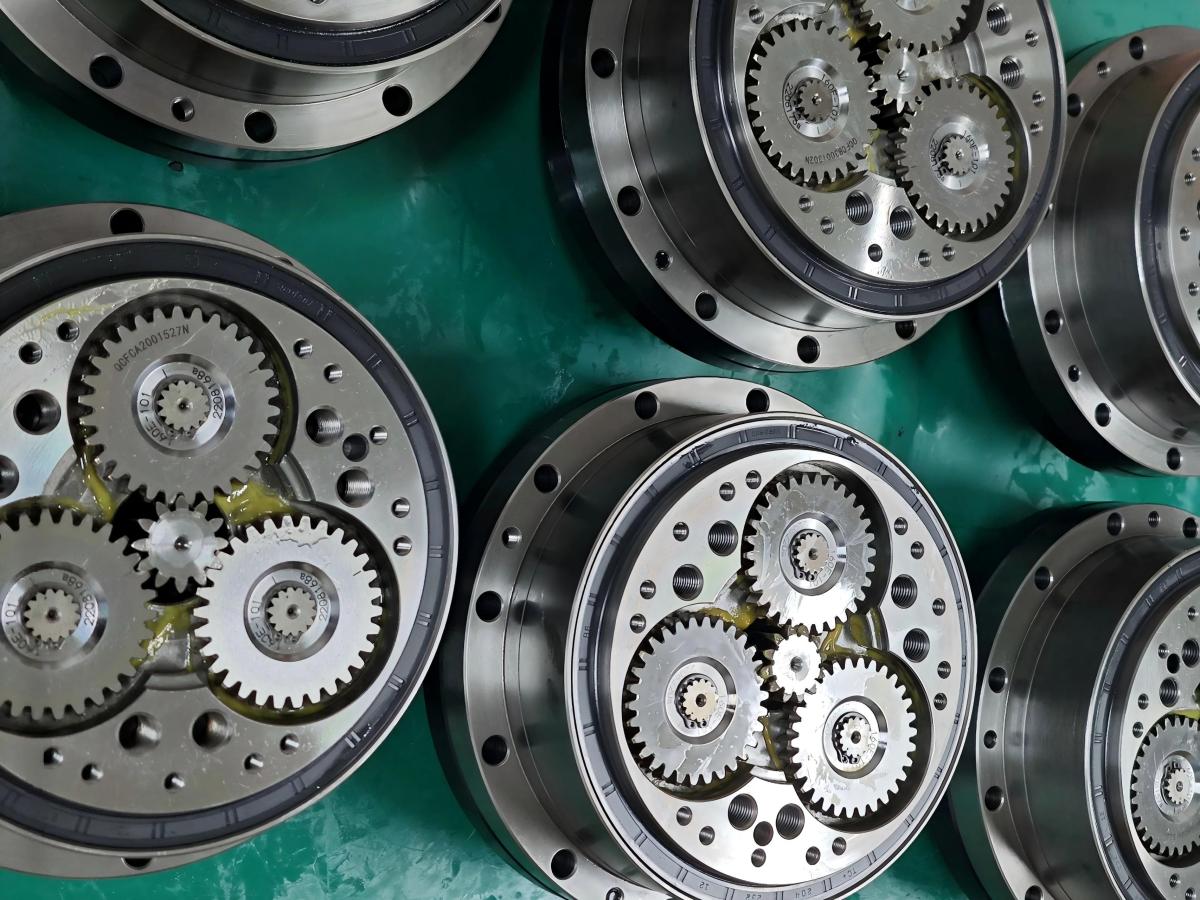

La grande rigidité est l'un des principaux avantages des boîtes de vitesses RV dans les robots lourds.

Pour les robots industriels lourds, la rigidité mécanique est souvent aussi importante que la capacité de couple.

Lorsqu'un bras robotisé se déplace sous une charge importante, l'arbre de sortie du réducteur est soumis non seulement à un couple de rotation, mais aussi à des forces radiales, axiales et à des moments de renversement. Toute déformation élastique au sein de la transmission et de la structure mécanique peut influencer la position de l'effecteur.

Cela se remarque particulièrement dans des applications telles que l'usinage, le meulage, le polissage, le soudage et l'assemblage de charges utiles élevées.

La grande rigidité de l'architecture de transmission RV la rend parfaitement adaptée à ces conditions. Un réducteur RV correctement sélectionné peut fournir le support mécanique nécessaire aux articulations de robots soumises à des charges élevées, tout en maintenant des performances de transmission stables lors de mouvements dynamiques répétés.

Cependant, la rigidité de la boîte de vitesses ne doit pas être évaluée indépendamment de la structure du robot. La rigidité réelle de l'articulation dépend de la chaîne mécanique complète, incluant la boîte de vitesses, les roulements, le carter, la liaison moteur, la structure du bras et l'interface de montage.

Par conséquent, lors de la conception d'un robot haute performance, le choix de la boîte de vitesses RV et la conception structurelle du robot doivent être considérés comme un seul système mécanique plutôt que comme deux composants indépendants.

Boîte de vitesses pour camping-car vs réducteur harmonique : des problèmes différents nécessitent des solutions différentes

La technologie des réducteurs RV est particulièrement intéressante pour les axes de robots à charge et rigidité élevées, mais elle ne constitue pas nécessairement la meilleure solution pour toutes les articulations.

Un réducteur harmonique possède une architecture mécanique différente et offre des avantages en termes de compacité, de poids, de rapport de réduction élevé et de précision. De ce fait, la transmission harmonique est particulièrement intéressante pour les articulations de robots où la réduction de la masse et de l'inertie de rotation est essentielle.

Par exemple, le poignet, l'avant-bras, la tête ou d'autres articulations robotiques relativement compactes peuvent bénéficier de la taille réduite et du poids inférieur d'une transmission harmonique.

En revanche, une boîte de vitesses pour camping-car peut être plus appropriée lorsque l'articulation doit résister à des charges externes élevées et maintenir une rigidité structurelle élevée.

Cette distinction prend une importance croissante à mesure que les fabricants de robots développent des robots dotés d'architectures articulaires différentes. Au lieu d'utiliser la même technologie de réducteur pour l'ensemble du robot, les ingénieurs peuvent sélectionner différentes technologies de transmission en fonction des exigences de chaque axe.

Pour les axes de robots industriels soumis à des charges élevées, un réducteur RV peut offrir la rigidité et la capacité de charge requises. Pour les articulations de précision compactes, un réducteur harmonique ou un moteur d'articulation de robot harmonique peut proposer un meilleur compromis entre poids, densité de couple et intégration.

De la boîte de vitesses de camping-car au moteur articulaire robotisé intégré : la philosophie de conception évolue.

La conception traditionnelle des articulations de robots sépare souvent le moteur, le réducteur, l'encodeur, le frein et le système d'entraînement. Cette architecture offre une grande flexibilité aux ingénieurs, mais elle augmente également le nombre de composants, d'interfaces, de câbles et d'étapes d'assemblage.

Le développement de moteurs intégrés pour articulations de robots est en train de changer cette approche.

Au lieu de sélectionner indépendamment un moteur et une boîte de vitesses, puis d'intégrer des systèmes électroniques de rétroaction et de commande supplémentaires, un module d'articulation intégré combine plusieurs fonctions dans une unité mécanique et électrique standardisée.

Pour les fabricants de robots, cela peut réduire la complexité du développement et raccourcir le temps d'intégration.

Cette différence est particulièrement importante pour les entreprises qui développent des robots sur mesure, des manipulateurs légers, des robots médicaux, des plateformes de recherche et de nouvelles architectures robotiques. Ces applications disposent souvent de ressources d'ingénierie limitées et ne peuvent se permettre de repenser entièrement l'architecture articulaire.

Les solutions articulaires intégrées de HONPINE sont conçues pour répondre à cette exigence. Selon l'application, les ingénieurs peuvent évaluer des modules d'articulation harmonique avec différentes combinaisons de fonctions moteur, transmission, codeur, variateur, frein, capteur de couple et communication.

Cela offre une alternative lorsque l'architecture conventionnelle de boîte de vitesses et de servomoteur pour véhicules de loisirs devient trop volumineuse, trop lourde ou trop complexe pour le robot cible.

Pourquoi les applications de robots légers peuvent-elles nécessiter une architecture articulaire différente ?

Le poids devient un facteur de plus en plus important à mesure que les robots deviennent plus petits, plus mobiles et plus orientés vers l'humain.

Réduire la masse d'un joint ne diminue pas seulement le poids de ce joint lui-même. Cela peut également réduire la charge supportée par les joints situés en amont.

Cela crée un effet domino dans la conception des robots.

Par exemple, réduire le poids de l'articulation du poignet permet de diminuer la charge utile requise pour l'articulation du coude. La réduction de la masse de cette dernière peut alors diminuer le couple nécessaire à l'articulation de l'épaule. En conséquence, une architecture articulaire légère peut influencer le dimensionnement de l'ensemble du bras robotique.

C’est l’une des raisons pour lesquelles le simple remplacement de chaque articulation du robot par une grande boîte de vitesses de camping-car n’est pas toujours une solution efficace.

Pour les robots légers ou compacts, un moteur harmonique intégré pour articulations robotiques permet d'allier une densité de couple élevée à une structure mécanique plus compacte. La série TCHL de HONPINE, par exemple, est conçue pour les applications où le volume et le poids des articulations sont des contraintes importantes, tandis que le retour de force et le câblage intégré sont également essentiels.

La capacité de détection du couple de sortie est particulièrement précieuse lorsque le robot a besoin d'un contrôle de force plutôt que d'un simple contrôle de position.

La détection du couple ajoute une couche d'intelligence supplémentaire aux articulations des robots.

Les articulations robotiques traditionnelles se concentrent principalement sur le retour d'information de position et de vitesse. Cependant, de nombreuses applications robotiques récentes exigent que le robot comprenne la force appliquée à son environnement.

Ceci est important dans les robots collaboratifs, les robots médicaux, l'assemblage contrôlé par la force, le polissage, l'inspection de surface et de nombreuses applications émergentes d'intelligence incarnée.

Un capteur de couple intégré permet au contrôleur d'obtenir des informations sur la charge réelle de l'articulation. Combiné au retour d'information de position, il permet au robot de mettre en œuvre des stratégies de contrôle force-position plus avancées.

Cela transforme le rôle de l'articulation, qui passe d'un simple composant de transmission de mouvement à une plateforme de détection et d'actionnement.

Le module d'articulation harmonique TCHL de HONPINE intègre le capteur de couple à l'architecture de l'articulation, ainsi que les câbles et les connecteurs. Cette approche est particulièrement utile lorsque les ingénieurs souhaitent ajouter un retour de force sans augmenter significativement les dimensions externes de l'articulation.

Pour les fabricants de robots, cela peut éliminer une partie du travail d'intégration mécanique et électrique normalement requis lors de l'installation d'un capteur de couple externe.

Les encodeurs doubles peuvent améliorer la précision du retour d'information des articulations du robot.

L'architecture de l'encodeur est un autre facteur important à prendre en compte lors de la comparaison des articulations conventionnelles à boîte de vitesses avec les moteurs d'articulation robotiques intégrés.

Un unique codeur, situé côté moteur, mesure principalement la rotation de ce dernier. Le contrôleur estime ensuite la position de sortie en fonction du rapport de transmission.

Cependant, la position de sortie réelle peut être affectée par l'élasticité de la transmission, la déformation torsionnelle, les erreurs d'assemblage et d'autres facteurs mécaniques.

Une configuration à double codeur assure un retour d'information à la fois côté moteur et côté sortie. Le codeur côté moteur fournit un retour d'information rapide sur la position du rotor, tandis que le codeur côté sortie mesure directement la position réelle de l'articulation.

La différence entre ces deux signaux fournit des informations supplémentaires sur l'état de la transmission mécanique.

Pour les applications robotiques de haute précision, cette architecture peut contribuer à améliorer le contrôle de position et à compenser les erreurs liées à la transmission.

Il est également important de clarifier un malentendu courant dans l'industrie : un réducteur harmonique ne doit pas être simplement décrit comme ayant un « jeu nul ». En pratique, les transmissions harmoniques sont conçues pour un jeu extrêmement faible, souvent proche de zéro dans des conditions spécifiées, mais le comportement réel de la transmission peut toujours être influencé par la déformation élastique, les tolérances de fabrication, la précharge, la direction de la charge, la température et les conditions de fonctionnement.

Par conséquent, le simple fait de vanter l'absence de jeu ne décrit pas pleinement le comportement de positionnement d'une véritable articulation de robot.

Une question d'ingénierie plus pertinente est celle de la précision avec laquelle l'articulation complète peut mesurer et contrôler la position de sortie dans des conditions de charge réelles.

C’est là que les doubles encodeurs et le retour d’information côté sortie deviennent précieux.

Comment choisir entre une boîte de vitesses pour camping-car et un moteur d'articulation robotique intégré ?

Le choix approprié dépend de l'architecture et des priorités du robot.

Pour un grand robot industriel transportant des charges utiles importantes, notamment dans les domaines du soudage, de la palettisation, de l'usinage, de la fonderie ou de la manutention de matériaux, la rigidité et la capacité de charge élevées d'une boîte de vitesses RV peuvent en faire une solution de transmission appropriée.

Pour un bras robotique compact où le poids, l'espace d'installation, le câblage et le temps d'intégration constituent des contraintes majeures, un moteur d'articulation robotique intégré peut offrir une solution plus efficace.

Pour les applications nécessitant une interaction de force, telles que la manipulation collaborative, la robotique médicale, le polissage ou l'assemblage avancé, une articulation intégrée avec un capteur de couple de sortie peut être plus appropriée qu'une combinaison moteur-réducteur classique.

Pour les applications nécessitant un positionnement de sortie de haute précision, une architecture à double encodeur peut fournir un retour d'information plus proche de la sortie mécanique réelle.

L'important est qu'il n'existe pas de réducteur ou de module d'articulation universellement supérieur. La meilleure solution est celle qui correspond aux exigences mécaniques et de commande du robot concerné.

HONPINE propose de multiples solutions d'articulation et de transmission pour différentes architectures de robots.

À mesure que les architectures robotiques se diversifient, une seule technologie de transmission ne peut plus couvrir efficacement toutes les applications.

HONPINE développe de multiples solutions de contrôle de mouvement, notamment des réducteurs pour véhicules récréatifs, des réducteurs harmoniques, des réducteurs planétaires, des moteurs d'articulation de robots harmoniques, des modules d'articulation harmoniques intégrés et des modules d'articulation planétaires.

Cela permet aux fabricants de robots d'évaluer l'architecture de transmission en fonction des exigences réelles de chaque axe du robot, plutôt que d'imposer la même technologie à chaque articulation.

Pour les applications de robots industriels à charge élevée, une boîte de vitesses RV peut fournir la rigidité mécanique et la capacité de charge requises par des conditions de fonctionnement exigeantes.

Pour les assemblages de précision compacts, la transmission harmonique peut offrir une combinaison de rapport de réduction élevé, de dimensions compactes, de faible jeu et de densité de couple élevée.

Pour les applications où l'intégration est primordiale, un moteur d'articulation robotique intégré peut combiner les fonctions de moteur, de réducteur, d'encodeur et d'entraînement dans une solution plus compacte.

Pour les applications nécessitant une interaction de force et un contrôle avancé, un module d'articulation avec détection de couple intégrée peut réduire davantage la complexité de l'intégration du système.

HONPINE peut donc prendre en charge différentes étapes du développement robotique, depuis les architectures robotiques conventionnelles à base de boîtes de vitesses jusqu'aux articulations robotiques de nouvelle génération hautement intégrées.

L'avenir de la conception des articulations robotiques ne repose pas sur un seul réducteur « optimal ».

Le développement de la robotique engendre des exigences de plus en plus différentes en matière de transmissions articulaires.

Les robots industriels lourds privilégient la capacité de charge et la rigidité. Les robots collaboratifs légers privilégient la masse et la réactivité dynamique. Les robots médicaux requièrent compacité, précision et sécurité. Les robots humanoïdes nécessitent une densité de couple élevée, une faible inertie, des capteurs intégrés et une utilisation efficace de l'énergie. Les équipements d'automatisation personnalisés peuvent nécessiter des structures de montage inhabituelles, des interfaces de communication spécifiques ou des adaptations environnementales particulières.

Ces exigences ne peuvent pas toujours être satisfaites par une seule architecture de transmission.

L'approche la plus pratique consiste à constituer un portefeuille de solutions pour articulations robotiques et à sélectionner l'architecture appropriée en fonction des exigences mécaniques de chaque articulation.

La boîte de vitesses RV demeure une solution importante pour les applications robotiques à forte charge et haute rigidité. La transmission harmonique reste très intéressante pour les articulations de précision compactes. Les moteurs d'articulation robotiques intégrés constituent une avancée majeure en combinant les fonctions de transmission, de moteur, de détection, de retour d'information et de contrôle au sein d'une unité articulaire plus complète.

Pour les fabricants de robots, cela signifie que la question évolue progressivement de « Quelle boîte de vitesses devons-nous acheter ? » à « Quelle architecture d'articulation répond le mieux aux exigences de ce robot ? »

Ce changement est particulièrement important pour les entreprises qui développent de nouvelles plateformes robotiques.

Conclusion : Choisissez la solution articulaire complète, et non pas seulement la boîte de vitesses.

Une boîte de vitesses pour véhicule récréatif doit être évaluée en fonction des conditions de travail réelles du robot, notamment la charge utile, le couple articulaire, la vitesse, l'accélération, les forces externes, le cycle de service, les exigences de positionnement, la rigidité structurelle et la durée de vie prévue.

Pour les robots industriels soumis à de fortes charges, les réducteurs RV offrent la rigidité et la capacité de charge requises pour les applications exigeantes. Pour les systèmes robotiques légers et compacts, la transmission harmonique et les moteurs intégrés aux articulations du robot permettent un meilleur compromis entre densité de couple, poids, précision et intégration.

Lorsque le retour d'information de sortie, la détection de force, la communication intégrée, le freinage et l'électronique de commande deviennent importants, un module d'articulation intégré peut résoudre des problèmes qui ne peuvent pas être résolus simplement en choisissant une boîte de vitesses différente.

C’est pourquoi HONPINE ne se concentre pas sur une seule architecture de transmission. En combinant réducteurs RV, réducteurs harmoniques, réducteurs planétaires, modules d’articulation harmoniques et modules d’articulation planétaires, HONPINE aide les fabricants de robots à évaluer l’architecture complète de transmission et d’articulation en fonction de leurs besoins spécifiques.

L'objectif n'est pas de choisir la boîte de vitesses la plus puissante, mais de choisir la solution d'assemblage qui optimise les performances globales du robot.
