Analyse de la précision de transmission des modules d’articulation robotique intégrés : principaux facteurs d’erreur et méthodes d’optimisation pour la robotique de haute précision

Cet article se concentre sur la précision de transmission desmodules d’articulation robotique intégrés, qui sont des actionneurs essentiels dans les robots industriels et les systèmes robotiques humanoïdes. Le module intègre un servomoteur, un réducteur de précision et un système de commande dans une structure compacte, améliorant considérablement l’efficacité des mouvements, la rigidité et la précision de positionnement. À mesure que la robotique évolue vers une précision et des performances dynamiques accrues, la précision de transmission devient un facteur critique déterminant la fiabilité globale du système. L’étude fournit un cadre systématique pour la modélisation et l’optimisation des erreurs de transmission dans les articulations robotiques haute performance.

Introduction : Pourquoi la précision de transmission est importante dans les modules d’articulation robotique

Avec le développement rapide des robots industriels, des robots humanoïdes et des systèmes d’automatisation intelligents,les modules d’articulation robotique intégrés haute précision sont devenus des composants essentiels des systèmes de mouvement robotiques modernes.

Les modules d’articulation intégrés associent généralement un servomoteur, un réducteur de précision (harmonique ou planétaire) et un système de commande dans une structure compacte. Cette conception intégrée améliore :

• l’efficacité du mouvement

• la rigidité structurelle

• la fiabilité de transmission

• la précision de positionnement

Cependant, la précision de transmission de l’articulation robotique détermine directement la précision de positionnement, la répétabilité et la fluidité du mouvement, ce qui en fait l’un des indicateurs de performance les plus critiques dans la conception des actionneurs robotiques.

Point clé : la précision de transmission est un indicateur de performance au niveau du système, issu de la combinaison d’erreurs mécaniques couplées.

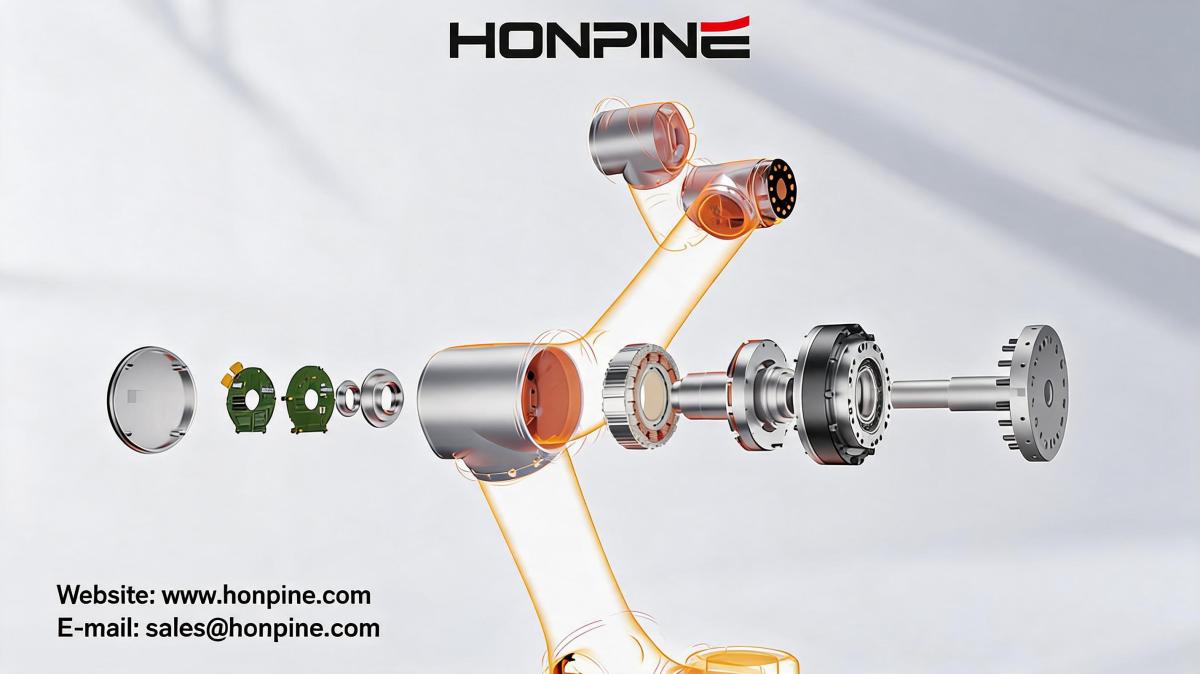

Structure des modules d’articulation robotique intégrés

Un module d’articulation robotique intégré se compose généralement de :

• Servomoteur

• Système d’accouplement de l’arbre d’entrée

• Réducteur de précision (harmonique ou planétaire)

• Arbre de sortie et système de roulements

L’arbre de sortie du moteur entraîne directement l’arbre d’entrée du réducteur, réduisant les liaisons de transmission intermédiaires et minimisant les erreurs cumulées.

Types courants de réducteurs :

Réducteurs harmoniques : précision ultra-élevée, jeu quasi nul

Réducteurs planétaires : forte densité de couple, grande durabilité

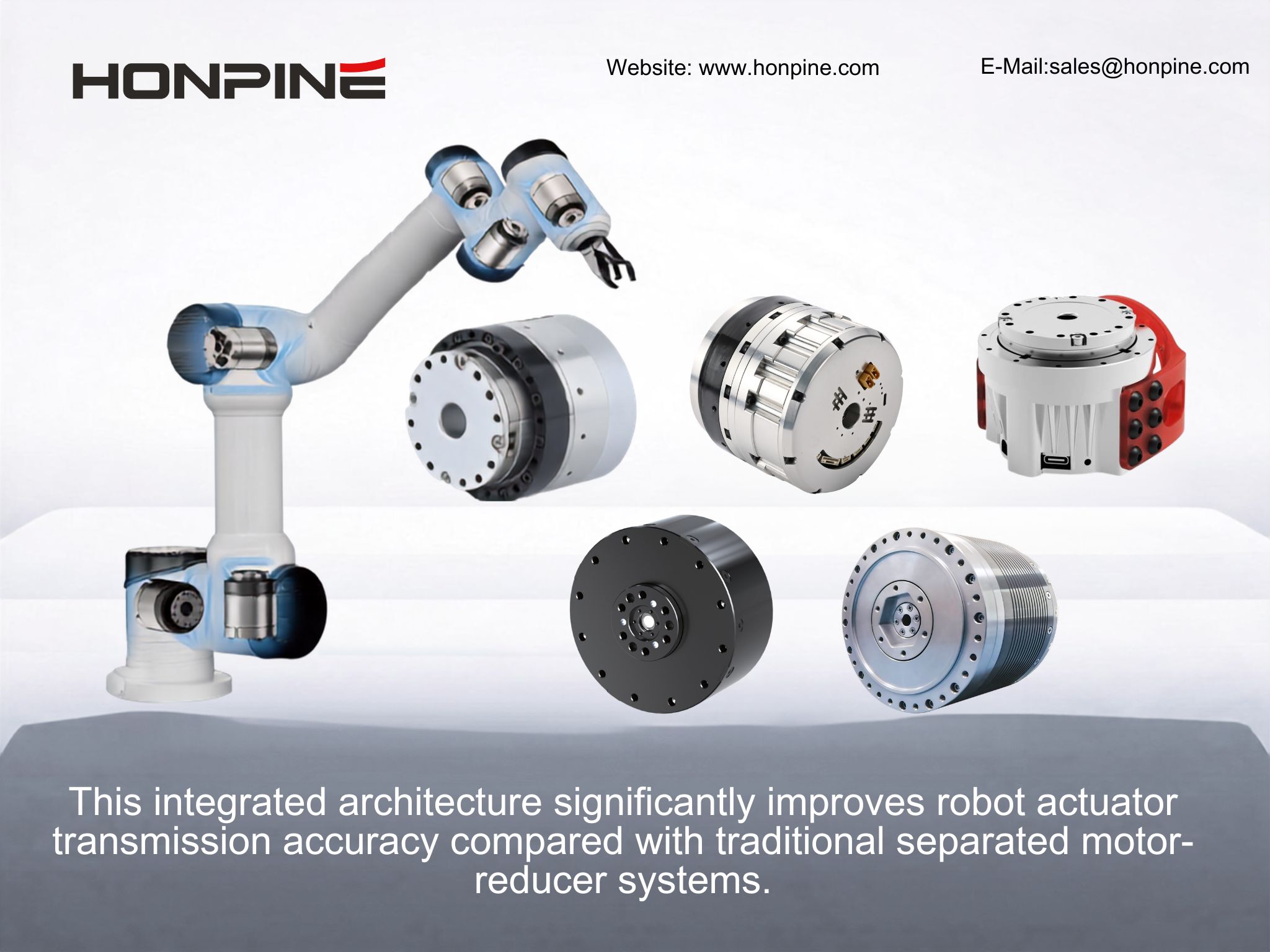

Cette architecture intégrée améliore considérablement la précision de transmission de l’actionneur robotique par rapport aux systèmes moteur-réducteur séparés traditionnels.

Méthode de modélisation de la précision de transmission

Afin d’analyser les mécanismes de dégradation de la précision, un modèle numérique de précision de transmission a été développé.

Le modèle prend en compte plusieurs sources d’erreurs réelles, notamment :

• les tolérances de fabrication

• les défauts d’alignement lors de l’assemblage

• les écarts de concentricité

• les erreurs de positionnement

• les imprécisions d’installation

Point clé de la modélisation :

L’erreur de transmission n’est pas causée par un seul facteur, mais par la superposition et le couplage de déviations mécaniques multi-sources au sein du système.

Principaux facteurs d’erreur affectant la précision de transmission

1. Erreurs côté entrée (impact modéré)

Les erreurs côté entrée comprennent :

• le défaut d’installation de l’arbre moteur

• le désalignement de l’arbre d’entrée du réducteur

• les erreurs de positionnement lors de l’assemblage

Bien qu’elles soient en partie atténuées par la chaîne de transmission, ces erreurs peuvent :

• perturber les conditions d’engrènement des dents

• augmenter l’écart de transmission au niveau du système

• réduire la stabilité du mouvement

Conclusion : la précision côté entrée est essentielle pour maintenir des performances de transmission stables.

2. Erreurs d’excentricité (facteur le plus critique)

L’erreur d’excentricité est le facteur le plus influent sur la précision de transmission des articulations robotiques.

Elle affecte directement le comportement interne du réducteur par :

• la modification de la répartition des charges entre les composants mobiles

• la génération de fluctuations périodiques de transmission

• la réduction de la stabilité de l’équilibre dynamique

À mesure que l’excentricité augmente :

• l’erreur de transmission augmente fortement

• les fluctuations de sortie s’intensifient

• la stabilité du système diminue

Conclusion : la maîtrise de l’excentricité est la priorité de conception la plus critique dans les modules d’articulation intégrés.

3. Erreurs côté sortie (impact faible)

Les erreurs côté sortie proviennent principalement de :

• les tolérances des roulements

• les écarts d’assemblage structurel

Les résultats de simulation montrent :

• une variation minimale de la précision de transmission

• des courbes d’erreur presque identiques dans différentes conditions

Conclusion : les erreurs côté sortie ont une influence limitée par rapport aux erreurs côté entrée et aux erreurs d’excentricité.

Validation par simulation et expérimentation

Un prototype de module d’articulation robotique intégré a été testé afin de valider le modèle numérique.

Condition d’optimisation :

• amélioration de la précision d’usinage des composants côté entrée

• réduction de l’erreur côté entrée de 33 μm → 5 μm

Résultats expérimentaux :

• réduction de l’erreur de transmission de 30 arcseconds → 23 arcseconds

• amélioration globale : environ 23%

Les résultats expérimentaux concordaient étroitement avec les prédictions de simulation, confirmant la fiabilité du modèle de précision de transmission.

Stratégie clé d’optimisation pour les articulations robotiques haute précision

Sur la base des analyses par simulation et expérimentales, les priorités d’optimisation suivantes sont recommandées :

• Priorité 1 : contrôler la précision d’usinage de l’excentricité (facteur d’impact le plus élevé)

• Priorité 2 : améliorer l’alignement et la précision d’usinage de l’arbre d’entrée

• Priorité 3 : renforcer la précision d’assemblage du réducteur

• Priorité 4 : maintenir des tolérances acceptables côté sortie

Conclusion clé : l’optimisation de la précision côté entrée est la méthode la plus rentable pour améliorer la précision globale de transmission.

Foire aux questions sur la précision de transmission des modules d’articulation robotique

Q1: Quel est le principal facteur affectant la précision de transmission des articulations robotiques ?

L’erreur d’excentricité est le facteur dominant, car elle affecte directement le mouvement interne du réducteur et la répartition des charges.

Q2: Comment améliorer la précision de transmission dans les modules d’articulation robotique ?

La méthode la plus efficace consiste à améliorer la précision d’usinage côté entrée et à contrôler strictement les erreurs d’excentricité.

Q3: Pourquoi l’excentricité est-elle plus critique que l’erreur côté sortie ?

Parce que l’excentricité participe directement à la mécanique de transmission interne et ne peut pas être atténuée par les composants en aval.

Q4: Quel niveau d’amélioration peut être obtenu grâce à l’optimisation ?

Dans cette étude, l’amélioration de la précision côté entrée a réduit l’erreur de transmission d’environ 23%.

Conclusion

Cette étude présente un modèle complet d’analyse de la précision de transmission pourles modules d’articulation robotique intégrés, identifiant les principales sources d’erreurs mécaniques et leurs effets sur les performances du système.

Principaux résultats :

• l’erreur d’excentricité est le facteur le plus influent

• l’erreur côté entrée est le deuxième facteur le plus important

• l’erreur côté sortie a un impact minimal

En améliorant la précision d’usinage côté entrée, les performances de transmission ont été améliorées d’environ 23%, démontrant une approche d’optimisation pratique et efficace pour les systèmes robotiques de haute précision
