Actionneur à entraînement direct vs actionneur rotatif de précision vs réducteur harmonique : guide comparatif complet

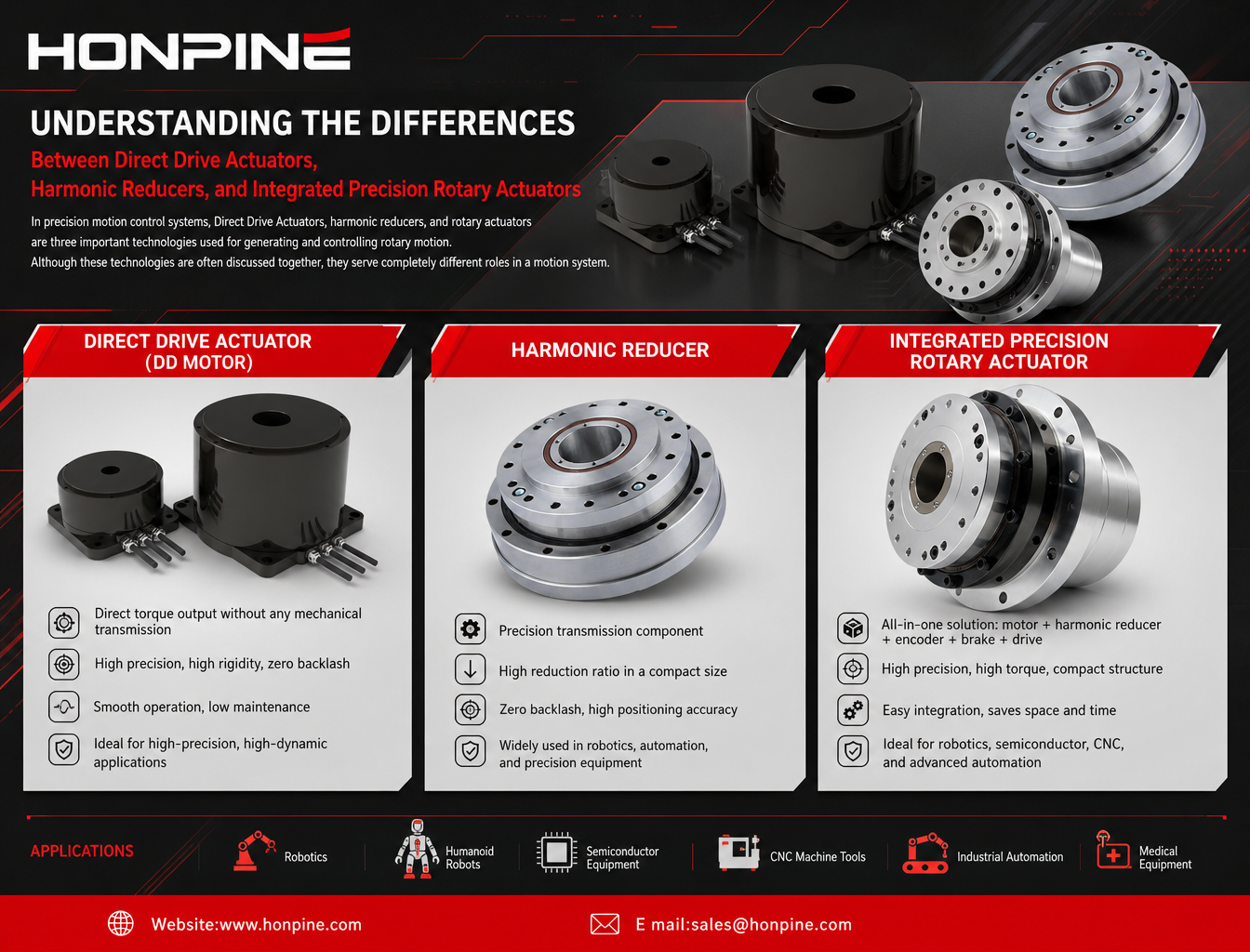

Comprendre les différences entre les actionneurs à entraînement direct, les réducteurs harmoniques et les actionneurs rotatifs de précision intégrés

Dans les systèmes de commande de mouvement de précision, les actionneurs à entraînement direct, les réducteurs harmoniques et les actionneurs rotatifs sont trois technologies importantes utilisées pour générer et contrôler un mouvement rotatif.

Bien que ces technologies soient souvent abordées ensemble, elles remplissent des fonctions complètement différentes dans un système de mouvement.

Un réducteur harmonique est un composant de transmission de précision couramment utilisé à l’intérieur de nombreux actionneurs rotatifs. Un actionneur à entraînement direct (moteur DD) génère un mouvement rotatif grâce à une transmission directe du couple, sans mécanisme de réduction mécanique. Parallèlement, un actionneur rotatif harmonique est un module de mouvement intégré qui combine un moteur, un réducteur harmonique, un codeur, un frein et des composants de commande en une solution complète d’entraînement rotatif.

Comprendre les différences entre ces technologies est essentiel pour sélectionner la solution de mouvement adaptée aux applications suivantes :

• Robotique

• Robots humanoïdes

• Équipements pour semi-conducteurs

• Machines-outils CNC

• Automatisation industrielle

• Équipements médicaux

Différentes positions dans un système de mouvement

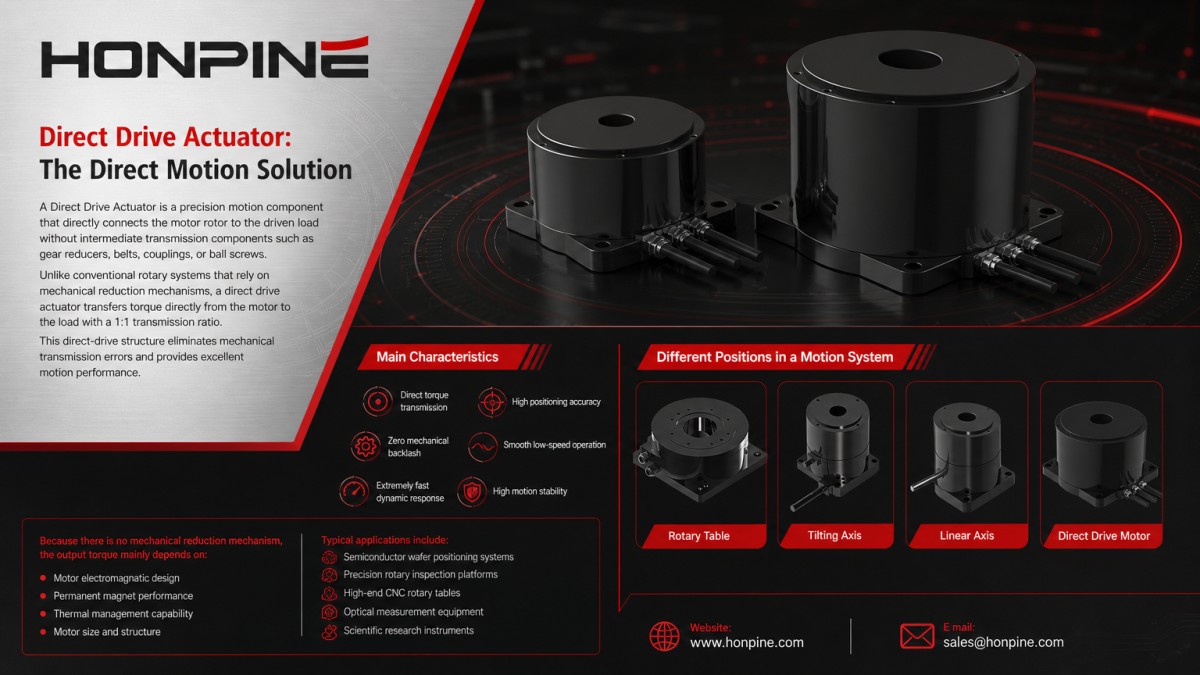

Actionneur à entraînement direct : la solution de mouvement direct

Un actionneur à entraînement direct est un composant de mouvement de précision qui relie directement le rotor du moteur à la charge entraînée, sans composants de transmission intermédiaires tels que des réducteurs, des courroies, des accouplements ou des vis à billes.

Contrairement aux systèmes rotatifs conventionnels qui reposent sur des mécanismes de réduction mécaniques, un actionneur à entraînement direct transmet directement le couple du moteur à la charge avec un rapport de transmission de 1:1.

Cette structure à entraînement direct élimine les erreurs de transmission mécanique et offre d’excellentes performances de mouvement.

Les principales caractéristiques des actionneurs à entraînement direct comprennent :

• Transmission directe du couple

• Jeu mécanique nul

• Réponse dynamique extrêmement rapide

• Grande précision de positionnement

• Fonctionnement fluide à basse vitesse

• Grande stabilité du mouvement

En l’absence de mécanisme de réduction mécanique, le couple de sortie dépend principalement des éléments suivants :

• Conception électromagnétique du moteur

• Performances des aimants permanents

• Capacité de gestion thermique

• Taille et structure du moteur

Les actionneurs à entraînement direct sont particulièrement adaptés aux applications nécessitant une précision extrême et une réponse rapide.

Les applications typiques comprennent :

• Systèmes de positionnement de plaquettes de semi-conducteurs

• Plateformes rotatives d’inspection de précision

• Tables rotatives CNC haut de gamme

• Équipements de mesure optique

• Instruments de recherche scientifique

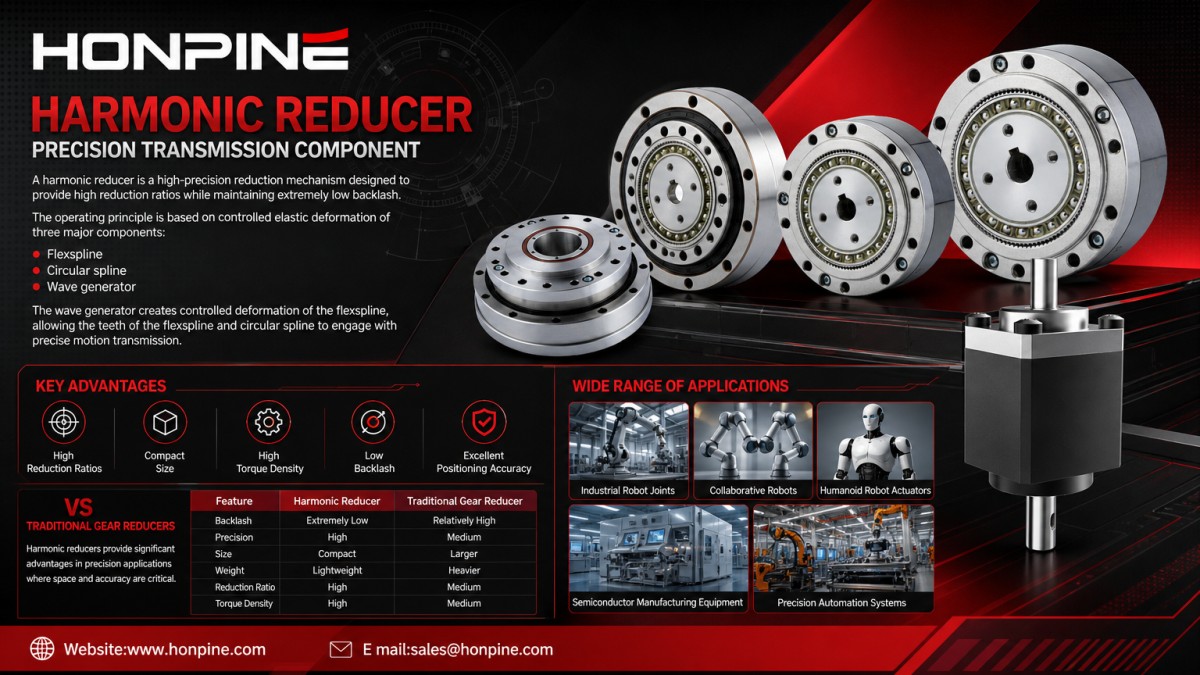

Réducteur harmonique : composant de transmission de précision

Un réducteur harmonique est un mécanisme de réduction de haute précision conçu pour fournir des rapports de réduction élevés tout en maintenant un jeu extrêmement faible.

Son principe de fonctionnement repose sur la déformation élastique contrôlée de trois composants principaux :

• Cannelure flexible

• Cannelure circulaire

• Générateur d’onde

Le générateur d’onde crée une déformation contrôlée de la cannelure flexible, permettant aux dents de la cannelure flexible et de la cannelure circulaire de s’engrener pour assurer une transmission précise du mouvement.

Ce mécanisme unique permet aux réducteurs harmoniques d’atteindre :

• Des rapports de réduction élevés

• Un format compact

• Une forte densité de couple

• Un faible jeu

• Une excellente précision de positionnement

Comparés aux réducteurs à engrenages traditionnels, les réducteurs harmoniques offrent des avantages significatifs dans les applications de précision où l’espace et la précision sont essentiels.

Les applications courantes comprennent :

• Articulations de robots industriels

• Robots collaboratifs

• Actionneurs de robots humanoïdes

• Équipements de fabrication de semi-conducteurs

• Systèmes d’automatisation de précision

Actionneur rotatif : module de mouvement intégré

Un actionneur rotatif est un composant de mouvement complet conçu pour fournir une sortie rotative contrôlée.

Contrairement à un moteur ou à un réducteur seul, un actionneur rotatif intègre plusieurs composants dans un module compact.

Un actionneur rotatif classique peut comprendre :

• Moteur

• Réducteur

• Codeur

• Frein

• Variateur servo

• Interface de communication

Un actionneur rotatif harmonique combine un réducteur harmonique avec un moteur et des composants de commande afin de créer une solution de mouvement compacte et prête à installer.

Cette conception intégrée offre plusieurs avantages :

• Conception mécanique simplifiée

• Complexité réduite du câblage

• Installation plus rapide

• Fiabilité accrue du système

• Maintenance facilitée

Pour les applications de robotique et d’automatisation, les actionneurs rotatifs intégrés réduisent le temps de développement et permettent aux ingénieurs de se concentrer sur les performances globales du système.

Comparaison entre actionneur à entraînement direct, réducteur harmonique et actionneur rotatif

Comment choisir entre un actionneur à entraînement direct, un réducteur harmonique et un actionneur rotatif ?

Le choix approprié dépend des exigences de l’application, notamment :

• Précision requise

• Couple de sortie

• Vitesse de réponse

• Espace d’installation

• Exigences de commande

• Environnement de fonctionnement

Les différentes technologies offrent des avantages différents.

Actionneur à entraînement direct : la solution ultime pour une précision et une vitesse extrêmes

Les actionneurs à entraînement direct sont conçus pour les applications nécessitant des performances dynamiques et une précision de positionnement maximales.

En l’absence de système de transmission mécanique, les actionneurs à entraînement direct offrent :

• Commande directe du couple

• Réponse ultrarapide

• Jeu nul

• Excellente fluidité du mouvement

• Grande stabilité du positionnement

Les applications typiques comprennent :

• Tables de positionnement de plaquettes de semi-conducteurs

• Plateformes d’inspection optique de précision

• Tables rotatives à ultra-haute précision

• Instruments scientifiques avancés

Par exemple, les systèmes de lithographie de nouvelle génération pour semi-conducteurs nécessitent un positionnement extrêmement précis des plaquettes ainsi qu’une commutation rapide entre le positionnement à grande vitesse et les opérations de balayage à très basse vitesse.

La technologie des actionneurs à entraînement direct fournit la vitesse de réponse et la précision de positionnement requises pour ces applications exigeantes.

Applications futures des actionneurs à entraînement direct

Systèmes de lithographie de semi-conducteurs de nouvelle génération

La fabrication de semi-conducteurs nécessite des technologies de positionnement de plaquettes toujours plus précises.

Les futurs équipements de lithographie exigeront des systèmes de mouvement capables d’assurer :

• Un positionnement à grande vitesse

• Un fonctionnement avec des vibrations ultrafaibles

• Un mouvement de balayage extrêmement précis

• Une stabilité de positionnement à long terme

Les actionneurs à entraînement direct sont particulièrement adaptés à ces applications, car ils éliminent les erreurs de transmission mécanique et assurent une commande directe et précise du mouvement.

Systèmes optiques spatiaux et mécanismes de pointage de précision

Les applications spatiales nécessitent des composants de mouvement offrant :

• Une grande fiabilité

• Une longue durée de vie

• De faibles besoins en maintenance

• Des performances de précision stables

Comme les actionneurs à entraînement direct ne reposent pas sur des engrenages mécaniques ni sur des systèmes de lubrification traditionnels, ils offrent des avantages dans des applications telles que :

• Instruments optiques spatiaux

• Mécanismes de pointage de satellites

• Équipements aérospatiaux de précision

Machines-outils CNC à ultra-haute précision

À mesure que les exigences de fabrication évoluent vers une précision accrue, les machines CNC avancées nécessitent des systèmes de mouvement rotatif plus précis.

Les actionneurs à entraînement direct peuvent prendre en charge :

• Des axes rotatifs de précision

• L’usinage à grande vitesse

• La fabrication de composants optiques

• L’usinage de moules à ultra-haute précision

En éliminant les erreurs de transmission, la technologie à entraînement direct contribue à améliorer :

• La précision d’usinage

• La qualité de surface

• Les performances de positionnement rotatif

Contactez Honpine pour obtenir davantage d’informations sur les produits suivants : actionneur à entraînement direct, actionneur rotatif de précision et réducteur harmonique
