L'exigence fondamentale d'une table rotative cinq axes est de réaliser une coupe continue et fluide des surfaces spatiales complexes. Cela nécessite que la table rotative non seulement résiste aux forces de coupe, mais présente également une rigidité extrêmement élevée et un jeu absolument nul. L'actionneur rotatif harmonique à servocommande élimine fondamentalement les problèmes tels que le jeu, l'usure et la déformation élastique inhérents aux systèmes à vis sans fin, ce qui en fait le choix optimal pour les tables rotatives cinq axes haut de gamme.

Vis sans fin vs. Moteur DD vs. Actionneur rotatif harmonique à servocommande

Les tables rotatives cinq axes peuvent utiliser des vis sans fin, des moteurs DD (entraînement direct) ou des actionneurs rotatifs comme systèmes d'entraînement. Alors, quelles sont les différences ?

Vis sans fin
Les vis sans fin sont simples en structure et peu coûteuses, avec une capacité d'auto-blocage. Cependant, leur précision se dégrade avec une utilisation prolongée. Elles conviennent aux machines-outils cinq axes économiques bas de gamme.

Moteur DD
Les moteurs DD n'ont pas de transmission par engrenage, atteignant un jeu nul et une haute précision. Cependant, pour une même taille, ils offrent une faible densité de couple, une rigidité servo médiocre et des coûts d'installation et de maintenance élevés. Ils conviennent aux fabricants avec de solides capacités internes de R&D et d'intégration, nécessitant des ressources importantes pour résoudre les problèmes d'intégration.

Actionneur rotatif harmonique à servocommande
Les actionneurs rotatifs harmoniques à servocommande sont généralement utilisés pour les axes A et C des tables rotatives cinq axes (composées de trois axes linéaires et deux axes rotatifs). Ils offrent une haute précision, une longue durée de vie et un faible niveau de bruit. Ils sont le meilleur choix pour les machines-outils cinq axes haut de gamme, fournissant la solution la plus fiable en considérant globalement la précision, la rigidité et la vitesse.

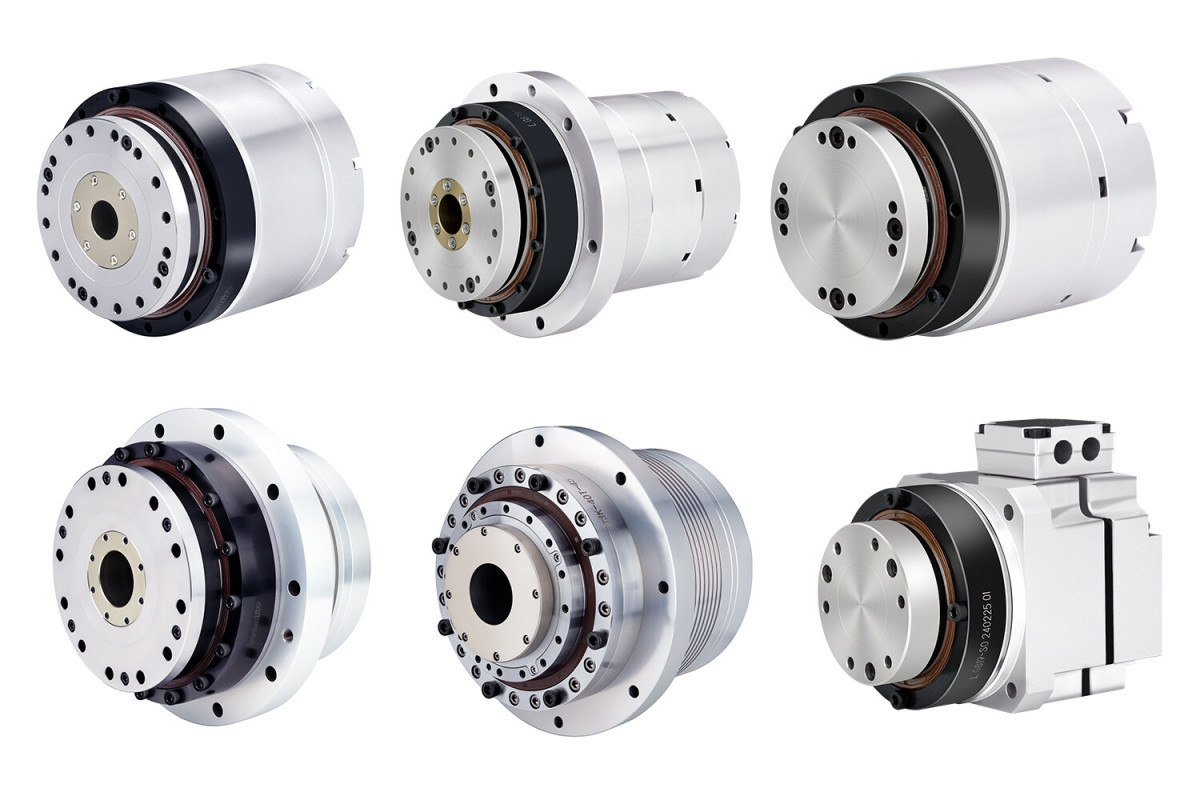

Pourquoi choisir l'actionneur rotatif harmonique à servocommande HONPINE ?

Les actionneurs rotatifs harmoniques à servocommande HONPINE atteignent une précision de positionnement répétée inférieure à 10 secondes d'arc. Dotés d'une conception modulaire et d'une optimisation continue des tolérances et des chaînes dimensionnelles, ils garantissent une haute précision de rotation, qu'ils soient assemblés à froid ou en état d'équilibre thermique. Cela résout fondamentalement les problèmes de compatibilité entre différents composants matériels et réduit les coûts de maintenance.

Les tables rotatives cinq axes modernes impliquent souvent des mouvements d'interpolation à petits segments et haute fréquence, nécessitant des capacités d'accélération/décélération extrêmement rapides et une réponse dynamique élevée. L'actionneur rotatif harmonique à servocommande est la solution d'entraînement idéale et offre un rapport coût-efficacité exceptionnel sur le long terme.
