Pourquoi les systèmes de soudage laser wobble nécessitent-ils un actionneur rotatif harmonique de haute précision ?

Introduction

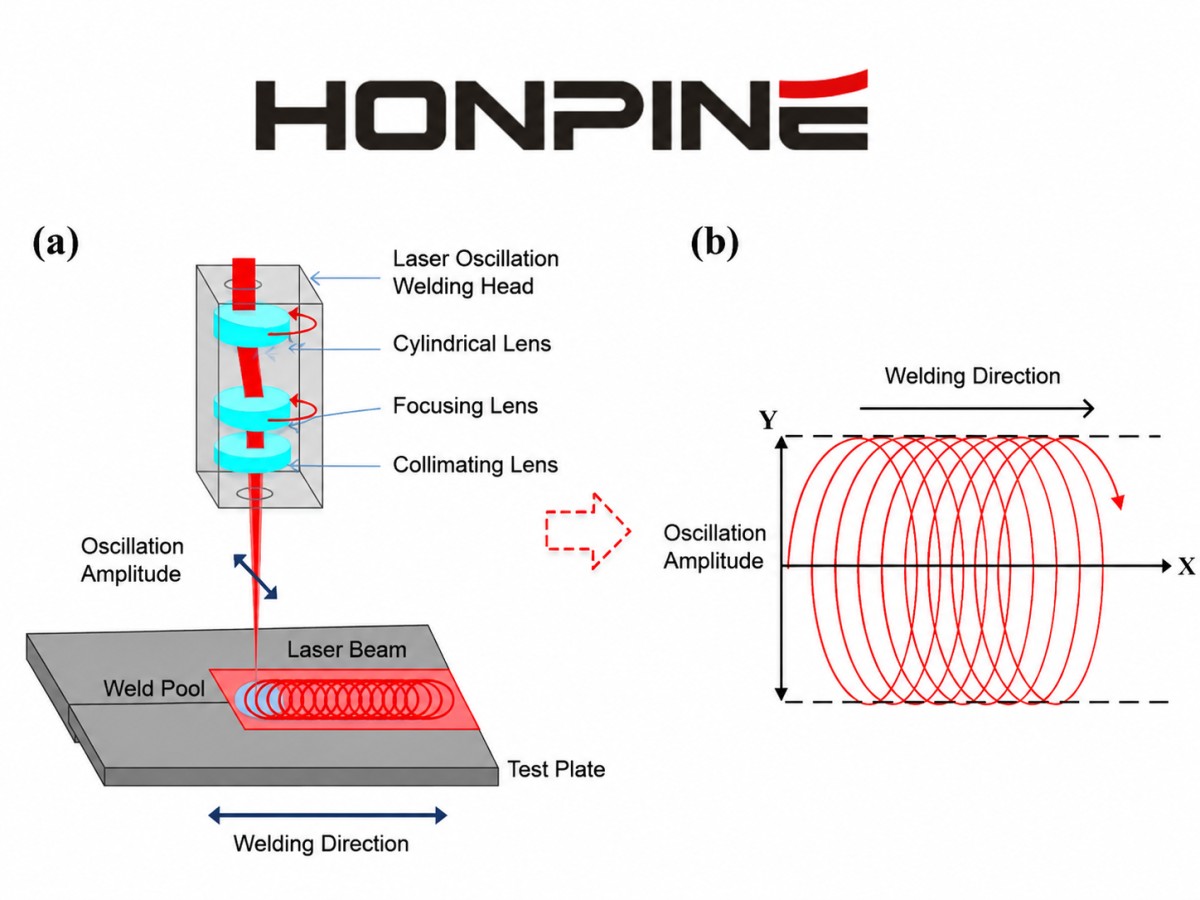

Le soudage laser par oscillation est de plus en plus utilisé dans les équipements de soudage automatisés, car l’oscillation contrôlée du faisceau peut contribuer à améliorer la largeur du cordon, la tolérance aux jeux, la répartition de la chaleur et la stabilité du bain de fusion. Toutefois, l’obtention d’une trajectoire d’oscillation constante ne dépend pas uniquement de la puissance laser ou des paramètres de soudage. Le système de mouvement mécanique à l’intérieur de la tête de soudage oscillante joue également un rôle important.

Lorsqu’une tête oscillante laser utilise un mécanisme rotatif mécanique pour générer l’oscillation du faisceau, l’actionneur doit accélérer, décélérer et inverser de manière répétée la charge rotative tout en maintenant un mouvement angulaire précis. Si le système de transmission présente un jeu excessif, une rigidité insuffisante, une mauvaise réponse dynamique ou une capacité de charge inadéquate, la trajectoire réelle du faisceau peut s’écarter du parcours programmé.

Cela devient particulièrement important dans les applications de soudage laser automatisé telles que la fabrication de batteries, les composants de véhicules électriques, le soudage de busbars, l’électronique de précision, les dispositifs médicaux et les systèmes de soudage robotisés, où la régularité du soudage dépend d’un positionnement répétable du faisceau.

Unactionneur rotatif harmoniqueassocie un moteur à une transmission harmonique à rapport élevé et peut intégrer des roulements, des codeurs et d’autres composants de retour dans un ensemble compact de mouvement rotatif. Pour les têtes oscillantes laser mécaniques nécessitant un faible jeu, une densité de couple élevée, une forte rigidité et un positionnement rotatif précis, ce type d’actionneur peut fournir une solution de mouvement pratique.

La question essentielle n’est donc pas simplement de savoir comment faire osciller le faisceau laser.

Il s’agit de savoir comment faire osciller le faisceau avec précision, de façon répétable et constante sous des charges mécaniques réelles.

Pourquoi une tête oscillante laser nécessite-t-elle un mouvement rotatif de précision ?

Dans une tête oscillante laser entraînée mécaniquement, l’actionneur rotatif est chargé de contrôler le mouvement du mécanisme qui modifie la position du faisceau laser.

Contrairement à une simple application de rotation continue, un mécanisme d’oscillation peut changer de direction de manière répétée conformément à une trajectoire programmée. Les trajectoires circulaires, en huit, en infini, en spirale et transversales exigent toutes un mouvement angulaire contrôlé.

Pendant ce processus, l’actionneur peut subir des accélérations et décélérations continues, un couple dynamique, des charges d’inertie, des vibrations et des forces de réaction mécaniques.

Le système de mouvement doit donc maintenir :

• Un positionnement angulaire précis

• Un faible jeu lors de l’inversion de direction

• Une rigidité torsionnelle élevée

• Une réponse dynamique stable

• Un couple continu et de crête suffisant

• Un mouvement répétable

• Des dimensions d’installation compactes

Pour cette raison, la sélection de l’actionneur rotatif doit être considérée comme une partie de la conception du système de traitement laser, et non simplement comme un problème de sélection de moteur.

Que se passe-t-il lorsque le système de mouvement rotatif n’est pas suffisamment précis ?

La relation entre l’actionneur et le faisceau laser est directe.

Si la sortie rotative se déplace différemment de la trajectoire commandée, le mécanisme optique entraîné par l’actionneur se déplacera également différemment. Cela peut modifier le parcours réel du faisceau et, par conséquent, la répartition de l’énergie laser dans la zone de soudage.

Par exemple, un jeu excessif peut devenir particulièrement perceptible lorsque la trajectoire d’oscillation inverse fréquemment sa direction. Le contrôleur peut commander un changement de direction immédiat, tandis que la sortie mécanique subit un faible mouvement perdu avant que la charge ne commence à se déplacer dans la direction opposée.

Cela peut influencer la précision de :

• L’amplitude d’oscillation

• La trajectoire du faisceau

• La symétrie de l’oscillation

• La répétabilité de position

• La répartition de l’énergie

• La régularité de la largeur du cordon

Dans le soudage automatisé à grand volume, ces petites déviations mécaniques peuvent s’accumuler et entraîner des variations de procédé.

Un actionneur rotatif de haute précision aide donc à établir une relation plus prévisible entre la trajectoire programmée et le mouvement mécanique réel.

Pourquoi un faible jeu est-il important pour les mécanismes d’oscillation laser ?

Le mouvement d’oscillation laser implique fréquemment des inversions de direction.

Cela est particulièrement évident dans les trajectoires en huit, en infini, sinusoïdales et transversales.

Chaque changement de direction du mouvement permet à tout jeu mécanique dans la transmission d’influencer la relation entre la rotation du moteur et le déplacement de sortie.

Une transmission harmonique est conçue pour offrir un jeu extrêmement faible, ce qui la rend adaptée aux applications nécessitant un mouvement d’inversion précis.

Pour une tête oscillante laser, un faible jeu peut aider à maintenir :

Mouvement commandé → Sortie rotative → Mouvement optique → Trajectoire du faisceau

avec moins d’incertitude mécanique entre chaque étape.

Cela est particulièrement utile lorsque le procédé de soudage exige une amplitude d’oscillation stable ou une trajectoire de faisceau répétable sur des milliers ou des millions de cycles de fonctionnement.

Pourquoi une densité de couple élevée est-elle importante dans une tête oscillante laser ?

Une tête de soudage laser dispose d’un espace interne limité.

Parallèlement, le mécanisme d’oscillation mécanique peut devoir entraîner des composants optiques, des miroirs, des ensembles de lentilles, des structures rotatives ou d’autres charges mécaniques.

Le défi consiste donc à générer un couple de sortie suffisant sans augmenter de manière significative la taille et le poids de la tête de soudage.

Un actionneur rotatif harmonique peut associer un moteur compact à un rapport de réduction élevé afin de produire un couple de sortie relativement élevé dans un faible encombrement d’installation.

Cela est particulièrement utile lorsque le mécanisme d’oscillation mécanique présente :

• Une charge rotative relativement importante

• Une inertie de charge élevée

• Des accélérations et décélérations fréquentes

• Un espace d’installation limité

• Des exigences strictes en matière de poids

Par exemple, dans une tête de soudage laser automatisée utilisée pour des composants de batteries de véhicules électriques, l’espace mécanique disponible peut être limité par le chemin optique, la structure de protection, le système de refroidissement et les composants d’alimentation en gaz. Un actionneur rotatif intégré et compact peut réduire l’espace requis par l’ensemble de mouvement.

Rigidité élevée pour des changements rapides de direction du faisceau

Le couple seul ne détermine pas les performances d’un mécanisme d’oscillation.

Lorsque l’actionneur accélère rapidement et inverse une charge rotative, le système mécanique subit des forces dynamiques. Si la transmission ou la structure de support n’est pas suffisamment rigide, la déformation et les vibrations peuvent affecter la position réelle de sortie.

Cela peut devenir important pour le soudage oscillant à haute fréquence.

Un actionneur rotatif harmonique à haute rigidité peut aider à maintenir la position du mécanisme de sortie sous des charges dynamiques.

L’objectif n’est pas simplement d’atteindre une vitesse de rotation élevée.

L’objectif est de maintenir un mouvement angulaire stable et répétable pendant que la charge accélère, décélère et inverse sa direction.

Cette distinction est importante lors de la sélection d’un actionneur pour un système d’oscillation laser.

L’actionneur rotatif harmonique comme solution de mouvement intégrée

L’un des avantages d’un actionneur rotatif harmonique est que le moteur et la transmission sont conçus comme un système intégré de mouvement rotatif.

Selon l’architecture du produit, l’actionneur peut également intégrer :

• Un mécanisme de réduction harmonique

• Un roulement de sortie

• Un codeur

• Un moteur

• Une interface de retour

• Un carter

• Des fonctions de freinage ou de sécurité

Par rapport à la construction d’un axe rotatif à partir d’un moteur, d’un réducteur, d’un accouplement, d’un roulement, d’un codeur et d’un carter séparés, un actionneur intégré peut simplifier la conception mécanique.

Cela peut être particulièrement précieux pour les fabricants de têtes de soudage laser développant des équipements compacts et modulaires.

Au lieu de concevoir autour de multiples composants indépendants, l’actionneur peut devenir un module rotatif standardisé à l’intérieur du mécanisme d’oscillation.

Actionneur rotatif harmonique pour différents mécanismes d’oscillation laser

Un avantage majeur de l’utilisation d’un actionneur rotatif programmable est que la même plateforme de mouvement peut prendre en charge différentes trajectoires de faisceau grâce au logiciel et aux paramètres de commande.

Par exemple, une tête oscillante mécanique peut être conçue autour d’un actionneur rotatif, puis programmée pour générer différents profils de mouvement selon l’application de soudage.

Soudage oscillant circulaire

L’oscillation circulaire exige un mouvement rotatif continu autour de la position nominale de soudage.

L’actionneur doit fournir un mouvement rotatif stable tout en maintenant l’amplitude et la fréquence requises.

Cela peut être utile dans les applications dont l’objectif est d’élargir la zone de soudage effective et de créer un apport de chaleur plus uniformément réparti.

Les applications potentielles comprennent :

• Soudage de languettes de batterie

• Soudage de bornes électriques

• Assemblage de tôles métalliques

• Soudage de joints à recouvrement

• Soudage de composants de précision

Oscillation en huit et en infini

Les trajectoires en huit et en infini nécessitent des changements répétés de vitesse angulaire et de direction.

L’actionneur doit donc présenter une bonne réponse dynamique et un faible jeu.

Ces trajectoires peuvent être utilisées lorsque les ingénieurs souhaitent créer une répartition thermique plus complexe ou un brassage supplémentaire du bain de fusion.

Pour les équipements de production automatisés, la capacité à reproduire avec précision la même trajectoire d’une pièce à l’autre devient particulièrement importante.

Oscillation transversale

Le mouvement transversal déplace le faisceau laser à travers la direction de soudage.

Cette approche peut être utile lorsqu’un apport de chaleur effectif plus large est requis.

Un actionneur rotatif peut convertir un mouvement angulaire contrôlé en mouvement mécanique requis du faisceau grâce à une liaison optique ou mécanique appropriée.

La conception finale dépend de la relation entre la rotation de l’actionneur, la géométrie optique et le déplacement du faisceau.

Où les actionneurs rotatifs harmoniques sont-ils utilisés dans les équipements de soudage laser ?

La valeur d’un actionneur rotatif harmonique devient plus claire lorsque l’on examine les exigences réelles des équipements.

Soudage de batteries et de packs batteries pour véhicules électriques

La fabrication de batteries est l’une des applications importantes du soudage laser automatisé.

Les cellules de batterie, languettes, busbars, bornes et autres composants conducteurs peuvent nécessiter un soudage laser précis et répétable.

Dans ces systèmes, la tête de soudage peut nécessiter une oscillation compacte du faisceau tout en maintenant une qualité de soudage stable sur de longs cycles de production.

Un actionneur rotatif harmonique peut fournir :

• Un mouvement rotatif compact

• Un faible jeu

• Une haute répétabilité

• Une densité de couple élevée

• Un retour de codeur

• Un mouvement d’inversion stable

Cela le rend adapté aux mécanismes d’oscillation mécaniques utilisés dans les équipements de soudage de batteries.

Soudage de busbars et de connexions électriques

Les composants en cuivre et en aluminium sont largement utilisés dans les systèmes électriques de puissance et les véhicules électriques.

Comme ces matériaux présentent des caractéristiques thermiques et optiques exigeantes, le contrôle de la répartition de l’énergie laser peut être important.

Un mécanisme d’oscillation peut aider à répartir l’énergie sur la zone de soudage requise, tandis que l’actionneur rotatif garantit que la trajectoire programmée du faisceau est reproduite avec précision.

Pour les équipements automatisés de soudage de busbars, cette combinaison crée une chaîne complète :

Mouvement rotatif de précision → Trajectoire de faisceau contrôlée → Répartition d’énergie contrôlée → Connexion électrique constante

Soudage d’électronique de précision

Les composants électroniques nécessitent souvent des têtes de soudage compactes et un apport de chaleur contrôlé.

Dans ces applications, une chaleur excessive peut endommager les composants voisins, tandis qu’une zone de soudage insuffisante peut compromettre les performances mécaniques ou électriques.

Un actionneur rotatif de haute précision peut aider le mécanisme d’oscillation à produire une trajectoire de faisceau contrôlée dans une petite zone de traitement.

Cela est particulièrement utile lorsque la tête de soudage doit être suffisamment compacte pour s’intégrer dans une machine de production automatisée hautement intégrée.

Fabrication de dispositifs médicaux

Les composants médicaux exigent souvent une répétabilité élevée du procédé et un contrôle précis de l’énergie.

Le soudage laser peut être utilisé pour de petits composants métalliques, tubes, carters et autres pièces de précision.

Un mécanisme d’oscillation mécanique entraîné par un actionneur rotatif de haute précision peut assurer un mouvement contrôlé du faisceau tout en maintenant un positionnement répétable.

L’actionneur lui-même ne détermine pas la qualité de soudage, mais il peut contribuer à la précision mécanique et à la répétabilité de l’ensemble du système de soudage.

Soudage laser robotisé

Les systèmes de soudage robotisés peuvent intégrer des têtes de soudage laser à des plateformes robotiques multi-axes.

Le robot contrôle la position globale de la tête de soudage, tandis que le mécanisme interne d’oscillation effectue le mouvement du faisceau à haute fréquence.

Cela crée deux niveaux de mouvement différents :

Mouvement du robot : positionnement à grande échelle

Mouvement de la tête oscillante : mouvement local du faisceau de haute précision

Un actionneur rotatif harmonique compact peut servir de module local de mouvement rotatif lorsque le mécanisme d’oscillation exige un couple et une rigidité supérieurs à ceux d’un mécanisme léger de balayage par miroir.

Composants aérospatiaux et métalliques de précision

Les composants aérospatiaux et autres pièces métalliques à forte valeur peuvent exiger une géométrie de soudure constante et un contrôle rigoureux du procédé.

Dans ces applications, la précision du mouvement mécanique peut devenir une partie importante de l’ensemble du système de soudage.

Un actionneur rotatif harmonique peut fournir un axe rotatif compact et de haute précision pour des têtes de soudage spécialisées ou des mécanismes de positionnement nécessitant un mouvement angulaire répétable.

Actionneur rotatif harmonique vs entraînement direct dans les applications d’oscillation laser

Un actionneur rotatif harmonique ne doit pas être considéré comme un remplacement universel des moteurs à entraînement direct ou des scanners galvo.

Les différentes architectures de mouvement sont optimisées pour différentes charges et vitesses.

Les moteurs à entraînement direct sont particulièrement intéressants lorsque la charge mobile est légère et qu’une réponse dynamique extrêmement élevée est requise.

Les scanners galvo sont largement utilisés pour l’orientation rapide des faisceaux laser, car ils déplacent des miroirs légers à très faible inertie.

Un actionneur rotatif harmonique devient plus intéressant lorsque le mécanisme d’oscillation mécanique exige :

• Un couple de sortie plus élevé

• Une capacité de charge plus élevée

• Une rigidité élevée

• Un faible jeu

• Une intégration compacte

• Un positionnement rotatif précis

• Des charges rotatives importantes ou à forte inertie

La sélection correcte dépend donc de l’architecture mécanique réelle.

Si le système doit uniquement déplacer un miroir optique très léger à une fréquence extrêmement élevée, une solution galvo ou à entraînement direct peut être plus appropriée.

Si le système doit entraîner un ensemble mécanique ou optique plus grand par l’intermédiaire d’une transmission rotative de précision, un actionneur rotatif harmonique peut offrir une combinaison plus robuste de couple, de rigidité, de compacité et de performances de positionnement.

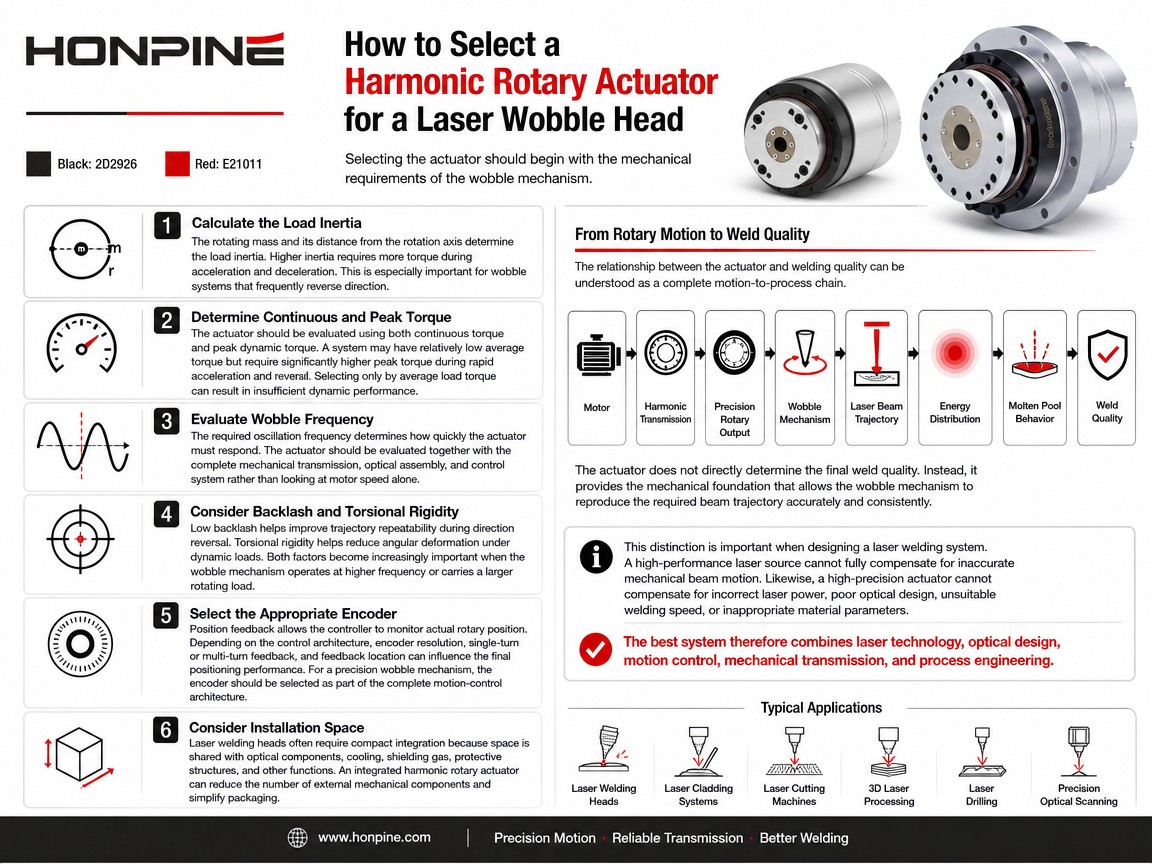

Comment sélectionner un actionneur rotatif harmonique pour une tête oscillante laser ?

La sélection de l’actionneur doit commencer par les exigences mécaniques du mécanisme d’oscillation.

Calculer l’inertie de charge

La masse rotative et sa distance par rapport à l’axe de rotation déterminent l’inertie de charge.

Une inertie plus élevée nécessite davantage de couple lors de l’accélération et de la décélération.

Cela est particulièrement important pour les systèmes d’oscillation qui inversent fréquemment leur direction.

Déterminer le couple continu et le couple de crête

L’actionneur doit être évalué à l’aide du couple continu et du couple dynamique de crête.

Un système peut avoir un couple moyen relativement faible, mais nécessiter un couple de crête nettement plus élevé lors d’accélérations et d’inversions rapides.

Par conséquent, sélectionner un actionneur uniquement selon le couple de charge moyen peut entraîner des performances dynamiques insuffisantes.

Évaluer la fréquence d’oscillation

La fréquence d’oscillation requise détermine la rapidité de réponse nécessaire de l’actionneur.

L’actionneur doit être évalué avec l’ensemble de la transmission mécanique, de l’assemblage optique et du système de commande, plutôt qu’en considérant uniquement la vitesse du moteur.

Prendre en compte le jeu et la rigidité torsionnelle

Un faible jeu contribue à améliorer la répétabilité de trajectoire lors des inversions de direction.

La rigidité torsionnelle contribue à réduire la déformation angulaire sous des charges dynamiques.

Ces deux facteurs deviennent de plus en plus importants lorsque le mécanisme d’oscillation fonctionne à une fréquence plus élevée ou entraîne une charge rotative plus importante.

Sélectionner le codeur approprié

Le retour de position permet au contrôleur de surveiller la position rotative réelle.

Selon l’architecture de commande, la résolution du codeur, le retour monotour ou multitour et l’emplacement du retour peuvent influencer les performances finales de positionnement.

Pour un mécanisme d’oscillation de précision, le codeur doit être sélectionné comme partie intégrante de l’architecture complète de contrôle du mouvement.

Prendre en compte l’espace d’installation

Les têtes de soudage laser nécessitent souvent une intégration compacte, car l’espace est partagé avec les composants optiques, le refroidissement, le gaz de protection, les structures de protection et d’autres fonctions.

Un actionneur rotatif harmonique intégré peut réduire le nombre de composants mécaniques externes et simplifier l’intégration.

Du mouvement rotatif à la qualité de soudage

La relation entre l’actionneur et la qualité de soudage peut être comprise comme une chaîne complète allant du mouvement au procédé.

Moteur

↓

Transmission harmonique

↓

Sortie rotative de précision

↓

Mécanisme d’oscillation

↓

Trajectoire du faisceau laser

↓

Répartition de l’énergie

↓

Comportement du bain de fusion

↓

Qualité de soudage

L’actionneur ne détermine pas directement la qualité finale de la soudure.

Il fournit plutôt la base mécanique qui permet au mécanisme d’oscillation de reproduire la trajectoire de faisceau requise avec précision et constance.

Cette distinction est importante lors de la conception d’un système de soudage laser.

Une source laser haute performance ne peut pas compenser entièrement un mouvement mécanique imprécis du faisceau.

De même, un actionneur de haute précision ne peut pas compenser une puissance laser incorrecte, une mauvaise conception optique, une vitesse de soudage inadaptée ou des paramètres de matériau inappropriés.

Le meilleur système combine donc la technologie laser, la conception optique, le contrôle du mouvement, la transmission mécanique et l’ingénierie des procédés.

Pourquoi les solutions de mouvement intégrées sont-elles importantes pour les fabricants d’équipements laser ?

Pour les fabricants d’équipements laser, le défi d’ingénierie ne consiste pas uniquement à atteindre des performances techniques.

Le système complet doit également être compact, fiable, facile à assembler et adapté à la production de masse.

L’utilisation de moteurs, réducteurs, accouplements, roulements, codeurs et structures de montage séparés peut augmenter le nombre de composants et d’interfaces mécaniques.

Un actionneur rotatif harmonique intégré peut simplifier cette architecture.

Cela peut offrir plusieurs avantages d’ingénierie :

Conception mécanique simplifiée : moins de composants de transmission indépendants sont nécessaires.

Intégration compacte : le système rotatif peut occuper moins d’espace d’installation.

Complexité d’assemblage réduite : moins de procédures d’alignement peuvent être nécessaires.

Module de mouvement standardisé : la même plateforme d’actionneur peut être adaptée à différents mécanismes d’oscillation.

Retour intégré : l’intégration du codeur peut simplifier la commande en boucle fermée.

Pour les fabricants OEM de têtes de soudage laser et d’équipements de soudage automatisés, ces facteurs peuvent être tout aussi importants que le couple et la précision de positionnement.

Quand envisager un actionneur rotatif harmonique pour le soudage laser oscillant ?

Un actionneur rotatif harmonique mérite d’être envisagé lorsque le mécanisme d’oscillation laser combine des exigences mécaniques élevées.

Il peut être particulièrement intéressant lorsque l’application nécessite :

• Un module compact de mouvement rotatif

• Un couple de sortie élevé dans un espace d’installation limité

• Un faible jeu lors d’inversions répétées

• Une rigidité torsionnelle élevée

• Un positionnement angulaire précis

• Un retour basé sur un codeur

• Un mouvement stable sous charge dynamique

• Une charge rotative optique ou mécanique relativement importante

À l’inverse, si l’application exige principalement un mouvement à très haute fréquence d’un miroir très léger, un scanner galvo ou un moteur à entraînement direct peut constituer une meilleure architecture.

L’actionneur doit donc être sélectionné selon les exigences réelles de charge et de mouvement, plutôt qu’en choisissant simplement la technologie ayant la vitesse nominale ou la résolution la plus élevée.

Actionneur rotatif harmonique HONPINE pour le mouvement laser de précision

Pour les fabricants d’équipements laser développant des têtes oscillantes mécaniques, l’actionneur rotatif doit être considéré comme un module de mouvement de précision plutôt que comme un simple réducteur.

Une solution adaptée doit prendre en compte l’ensemble de la relation entre les performances du moteur, la transmission harmonique, la capacité du roulement de sortie, le retour du codeur, la rigidité mécanique, l’inertie de charge et les exigences de commande.

Les solutions d’actionneurs rotatifs harmoniques HONPINE peuvent être envisagées pour les applications où un axe rotatif compact doit associer une densité de couple élevée, un faible jeu, une forte rigidité et un contrôle précis de position.

Selon l’architecture de la machine, l’actionneur peut être intégré à la tête oscillante laser elle-même ou utilisé comme axe rotatif de précision pour les mécanismes associés de positionnement et de contrôle du faisceau.

L’avantage essentiel est la possibilité de créer une architecture de mouvement plus compacte et intégrée tout en conservant les caractéristiques mécaniques nécessaires aux équipements automatisés de précision.

Conclusion

Les performances d’un système de soudage laser oscillant dépendent de bien plus que de la puissance laser et des paramètres du faisceau.

Lorsque l’oscillation du faisceau est générée par un mécanisme rotatif mécanique, l’actionneur devient une partie importante du système de soudage.

Un faible jeu aide à maintenir un mouvement d’inversion précis. Une densité de couple élevée permet à l’actionneur d’entraîner des charges plus importantes dans un espace d’installation limité. Une rigidité élevée aide à maintenir la stabilité angulaire pendant l’accélération et la décélération. Le retour du codeur permet le contrôle de position en boucle fermée. Une construction intégrée peut simplifier l’architecture mécanique des têtes de soudage compactes.

Ces caractéristiques rendent un actionneur rotatif harmonique particulièrement pertinent pour les applications de soudage laser impliquant des composants de batteries, des busbars de véhicules électriques, des connexions électriques, de l’électronique de précision, des dispositifs médicaux, le soudage robotisé, des composants aérospatiaux et des équipements de soudage automatisés personnalisés.

La solution appropriée n’est pas nécessairement le moteur le plus rapide ou le codeur ayant la plus haute résolution.

La meilleure approche consiste à adapter l’architecture de mouvement rotatif aux exigences réelles du mécanisme d’oscillation :

Inertie de charge → Couple → Fréquence → Accélération → Jeu → Rigidité → Retour → Espace d’installation

Lorsque ces paramètres sont évalués ensemble, un actionneur rotatif harmonique peut devenir plus qu’un composant de transmission. Il peut servir de plateforme de mouvement rotatif de précision permettant à une tête oscillante laser mécanique de reproduire sa trajectoire de faisceau programmée avec précision et constance.

Pour les fabricants d’équipements laser évoluant vers des systèmes de soudage plus compacts, automatisés et de haute précision, l’intégration de la technologie de mouvement rotatif appropriée dans le mécanisme d’oscillation peut constituer une étape importante pour améliorer les performances de la machine et simplifier la conception des équipements.
