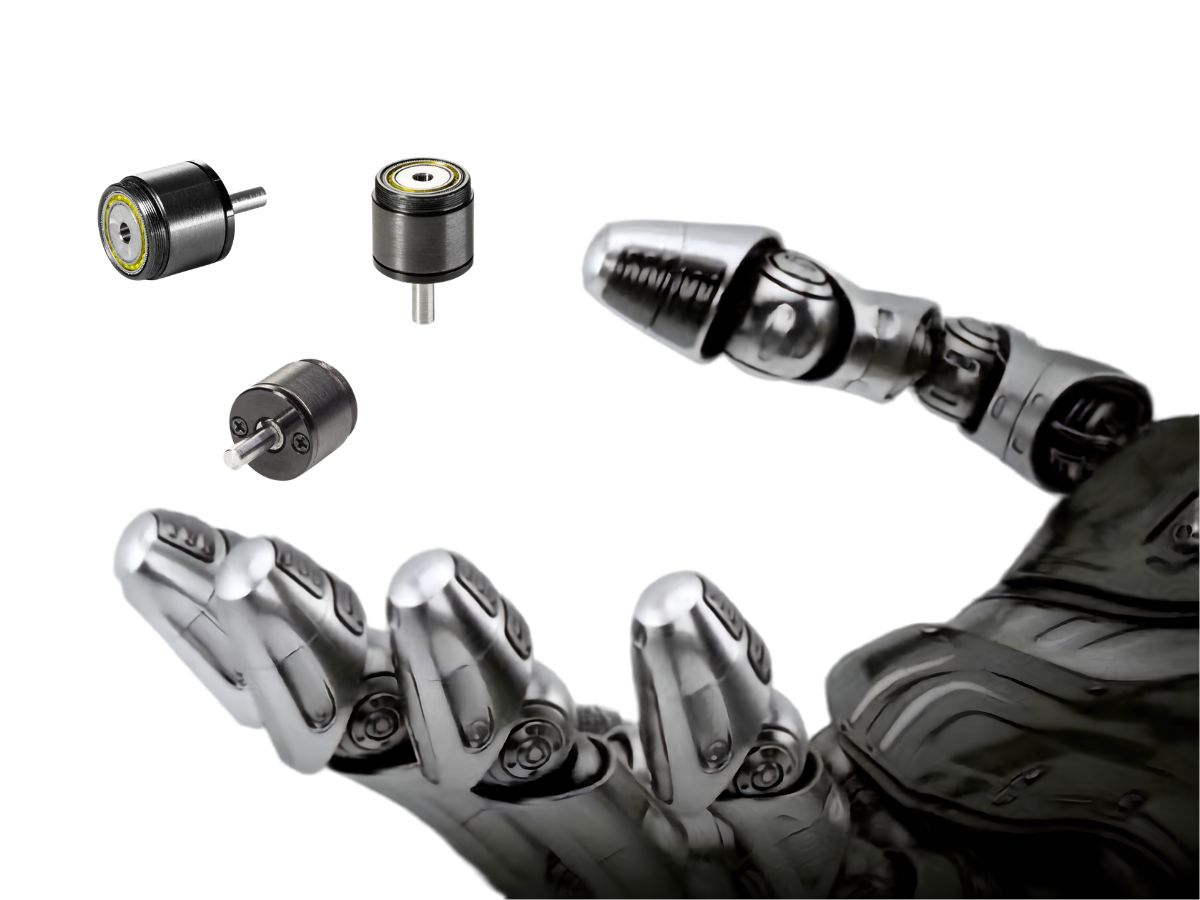

Réducteur harmonique miniature pour les poignets, les mains dextres et les articulations de tête de robots humanoïdes

Pourquoi les réducteurs harmoniques miniatures sont-ils importants pour la robotique humanoïde ?

Les robots humanoïdes évoluent vers des structures plus compactes, une dextérité accrue et des dimensions plus proches de celles de l’être humain. Ces évolutions créent de nouvelles exigences pour les systèmes de transmission utilisés dans leurs articulations.

Le poignet du robot humanoïde, la main dexte, les articulations des doigts et celles de la tête sont soumis à des contraintes d’espace particulièrement strictes. Leurs systèmes de transmission doivent fournir des rapports de réduction élevés, un faible jeu, une forte densité de couple et un mouvement précis à faible vitesse, sans augmenter considérablement la taille ou le poids de l’articulation.

C’est là que le réducteur harmonique miniature devient pertinent.

Contrairement à un actionneur robotique complet, un réducteur harmonique est le composant de transmission de précision qui transforme la rotation à grande vitesse du moteur en un mouvement de sortie contrôlé et à couple élevé. Lorsqu’il est intégré à un moteur couple sans cadre, à un codeur et à un roulement, il peut devenir une partie intégrante d’une articulation compacte de robot humanoïde.

Pour les fabricants qui développent des articulations compactes de robots humanoïdes, le réducteur joue donc un rôle important dans la détermination de la taille, de la précision et des performances mécaniques de l’articulation finale.

Réducteur harmonique miniature pour les articulations du poignet des robots humanoïdes

Le poignet du robot humanoïde relie l’avant-bras à la main dexte et doit généralement supporter à la fois le poids de la main et les charges externes générées pendant la préhension et la manipulation.

Dans le même temps, le poignet doit s’intégrer dans une enveloppe mécanique relativement réduite.

Un réducteur harmonique miniature peut fournir un rapport de réduction élevé au sein d’une structure de transmission compacte, permettant à un moteur relativement petit de générer le couple de sortie requis.

Ses caractéristiques de faible jeu sont également précieuses pour les articulations du poignet qui effectuent fréquemment de petits ajustements angulaires et des changements de sens de rotation.

Une architecture typique d’articulation du poignet peut associer un moteur couple sans cadre, un réducteur harmonique miniature, un codeur et un roulement à rouleaux croisés. Si le réducteur adopte une configuration creuse, les câbles et le câblage des capteurs peuvent passer par l’ouverture centrale, ce qui aide les ingénieurs à créer une structure interne plus ordonnée.

Pour les applications de poignet de robots humanoïdes, la principale valeur du réducteur réside donc dans la combinaison d’une transmission compacte, d’un rapport de réduction élevé, d’un faible jeu et d’une forte densité de couple.

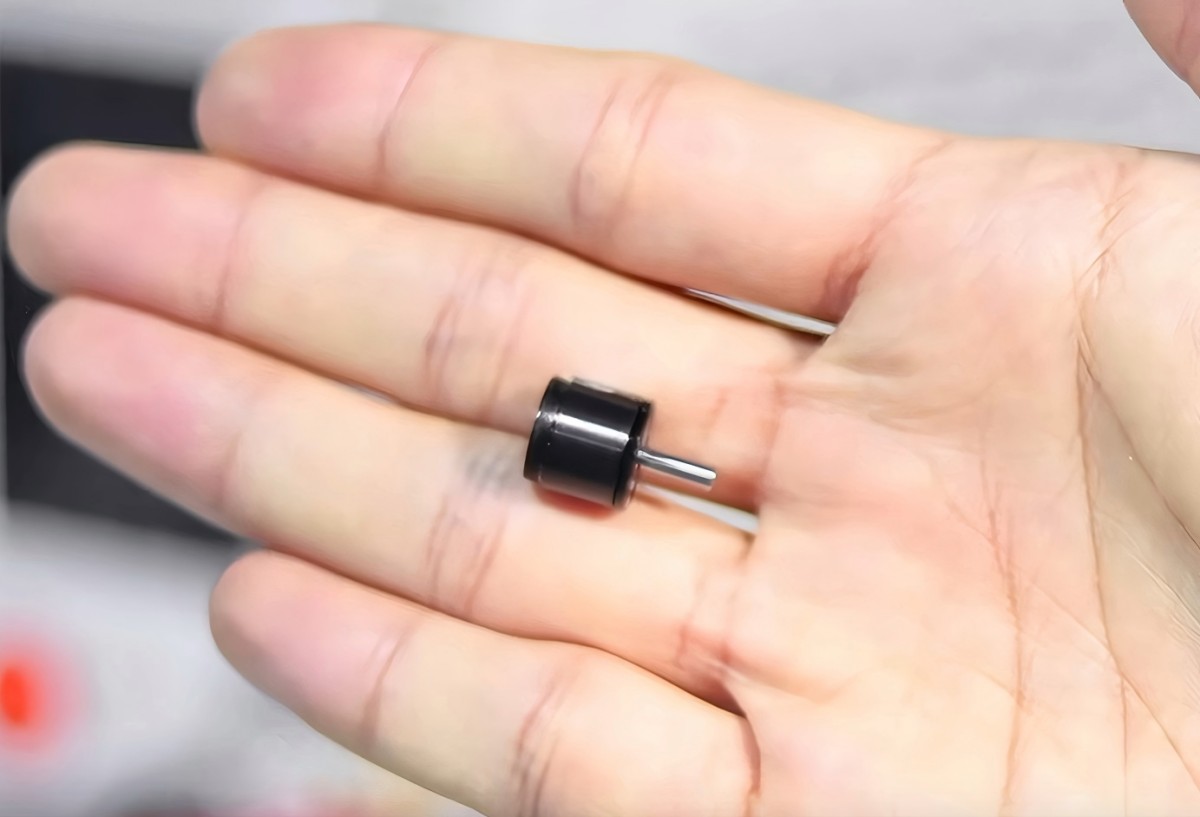

Réducteur harmonique miniature pour les mains dexte des robots humanoïdes

La main dexte impose des exigences encore plus élevées en matière de miniaturisation du réducteur.

Une main de robot humanoïde peut comporter plusieurs articulations de doigts commandées indépendamment. Si chaque composant de transmission est trop volumineux, les doigts deviennent plus épais et plus lourds, ce qui peut affecter la structure globale de la main et sa capacité à effectuer des manipulations similaires à celles de l’être humain.

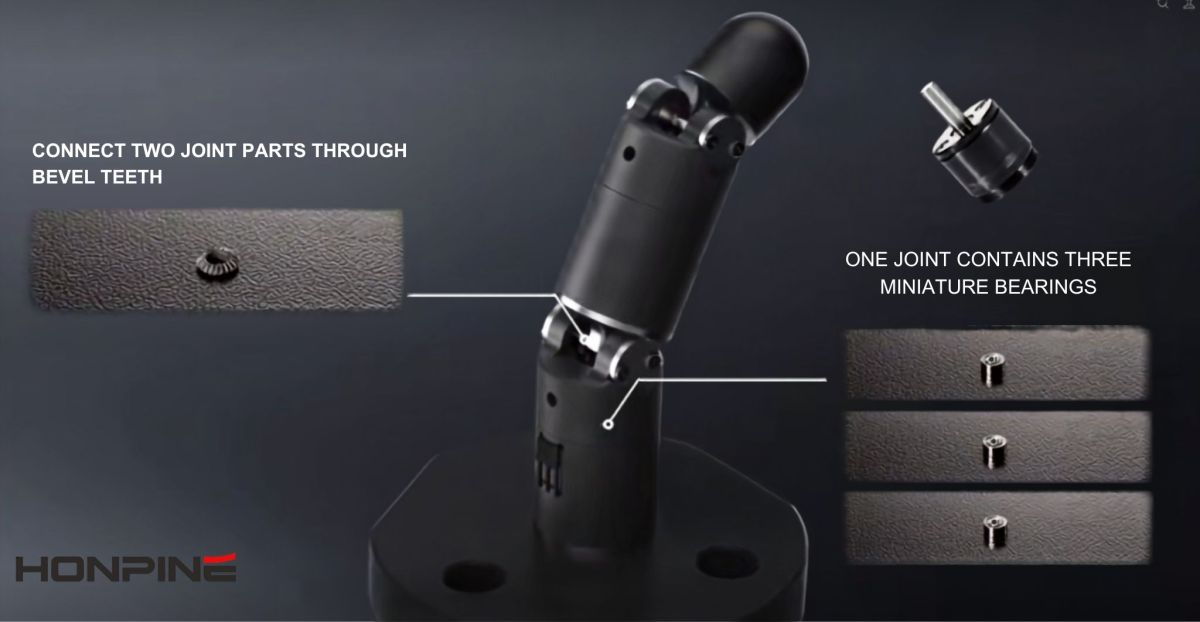

Une transmission harmonique miniature peut être intégrée directement dans les articulations individuelles des doigts.

Le réducteur harmonique miniature fournit la réduction de vitesse et la multiplication du couple nécessaires tout en conservant une structure de transmission rotative compacte.

Il est donc particulièrement adapté aux articulations de doigts robotisés où l’espace d’installation est extrêmement limité.

Pourquoi le micromouvement à faible vitesse est-il important dans les articulations des doigts robotisés ?

Les mains dexte humanoïdes effectuent de nombreux mouvements fondamentalement différents de ceux des robots industriels classiques.

Un doigt peut devoir se déplacer lentement lorsqu’il entre en contact avec un objet, effectuer un petit ajustement de position après la préhension ou réguler continuellement sa position pendant la manipulation.

Ces opérations accordent une importance accrue aux éléments suivants :

faible jeu, transmission fluide, positionnement précis et mouvement contrôlé à faible vitesse.

Le réducteur harmonique miniature peut contribuer à fournir une transmission mécanique précise entre le moteur et l’articulation du doigt, en permettant les mouvements fins nécessaires à la manipulation dexte.

Cela est particulièrement pertinent pour des applications telles que la préhension de précision, la manipulation d’objets, la manipulation d’outils et l’assemblage.

Réducteur harmonique miniature ou vis-mère miniature pour les articulations des doigts

Les vis-mères miniatures sont couramment utilisées lorsqu’un mécanisme nécessite un mouvement linéaire. Une articulation de doigt robotisé est toutefois fondamentalement un mécanisme rotatif.

Une vis-mère transforme un mouvement rotatif en mouvement linéaire et peut nécessiter des liaisons ou des composants mécaniques supplémentaires pour convertir ce mouvement linéaire en rotation du doigt.

À l’inverse, un réducteur harmonique miniature fournit une transmission rotative directe et peut être positionné autour de l’axe de rotation de l’articulation du doigt.

Les deux technologies répondent donc à des exigences mécaniques différentes. Une vis-mère miniature peut être efficace lorsqu’un actionnement linéaire est requis, tandis qu’un réducteur harmonique miniature est particulièrement adapté aux articulations rotatives compactes de précision.

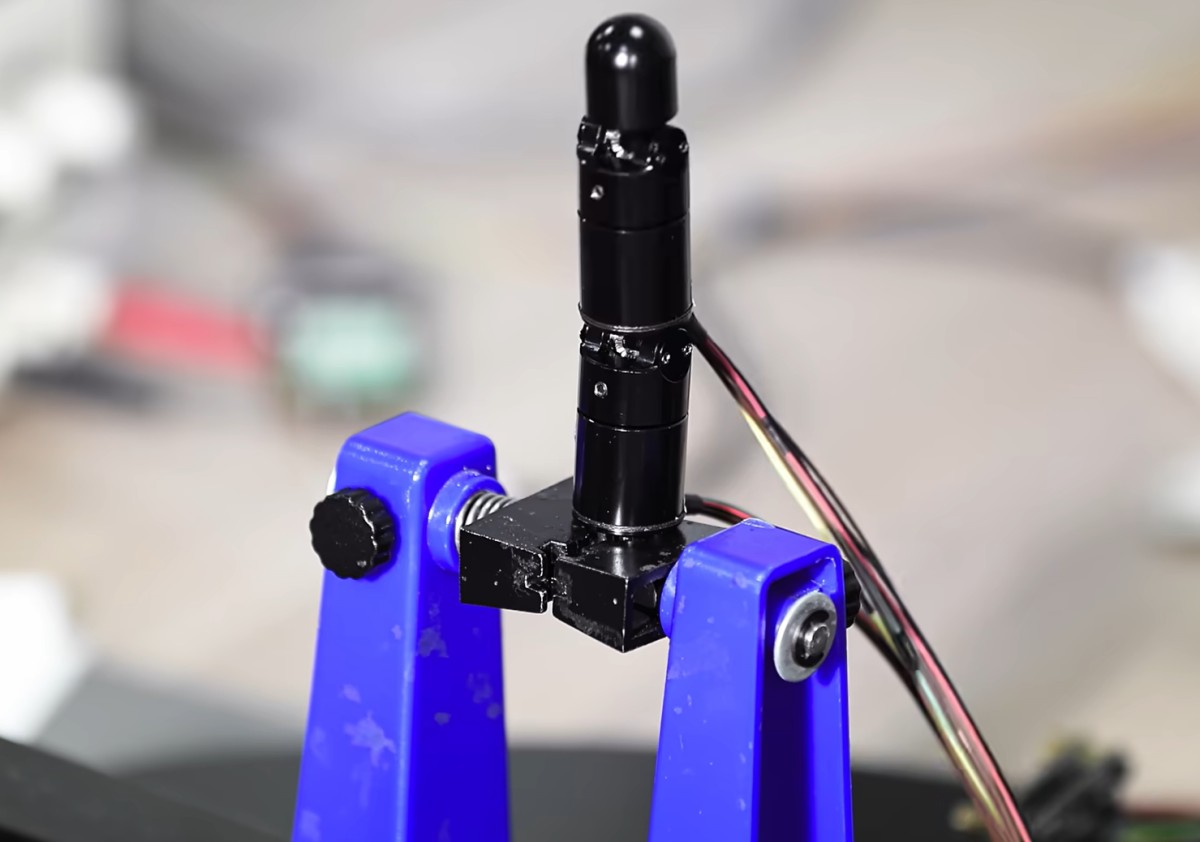

Réducteur harmonique miniature pour les articulations de la tête des robots humanoïdes

Les têtes de robots humanoïdes intègrent généralement des caméras, des capteurs de profondeur et d’autres composants de perception. Ces systèmes nécessitent des mouvements contrôlés de panoramique et d’inclinaison tout en fonctionnant dans une structure mécanique compacte.

Un réducteur harmonique miniature peut être utilisé comme composant de transmission de précision entre le moteur et le mécanisme de rotation de la tête.

Sa structure compacte et son faible jeu peuvent contribuer au positionnement précis des caméras et des autres capteurs.

Pour les robots humanoïdes effectuant le suivi d’objets, l’interaction avec les personnes, le positionnement visuel et la perception de l’environnement, une transmission harmonique compacte peut contribuer à obtenir un mouvement contrôlé de la tête sans nécessiter un grand réducteur.

Principaux avantages des réducteurs harmoniques miniatures pour les robots humanoïdes

La valeur d’un réducteur harmonique miniature dans la robotique humanoïde repose sur plusieurs caractéristiques qui fonctionnent conjointement.

Transmission compacte

Un réducteur harmonique miniature peut atteindre un rapport de réduction relativement élevé sans nécessiter plusieurs étages d’engrenages, contribuant ainsi à réduire l’espace occupé par le système de transmission.

Forte densité de couple

Les poignets et les articulations des doigts des robots humanoïdes disposent d’un espace d’installation limité. Une forte densité de couple permet au système de transmission de fournir le couple de sortie requis sans augmenter inutilement les dimensions de l’articulation.

Faible jeu

Un faible jeu est important pour les articulations qui changent fréquemment de direction ou effectuent de petits ajustements angulaires. Il peut contribuer à améliorer la correspondance entre le mouvement du moteur et le mouvement réel de l’articulation.

Configuration à arbre creux

Un réducteur harmonique creux peut fournir un passage central pour les câbles du moteur, le câblage du codeur et les câbles des capteurs, ce qui peut simplifier le cheminement interne des câbles dans les articulations compactes des robots humanoïdes.

Intégration facile avec les moteurs sans cadre

La structure coaxiale de la transmission harmonique la rend adaptée à l’intégration avec des moteurs couple sans cadre. Avec des codeurs et des roulements, les composants peuvent former un ensemble compact de transmission d’articulation.

Sélection d’un réducteur harmonique miniature pour les articulations de robots humanoïdes

Le plus petit réducteur n’est pas nécessairement le meilleur réducteur pour chaque application de robot humanoïde.

La sélection doit tenir compte des exigences réelles de chaque articulation, notamment le couple nominal, le couple de pointe, la vitesse de sortie, l’inertie de la charge, l’accélération, le cycle de fonctionnement, les charges externes et l’espace d’installation disponible.

Une articulation de poignet subit généralement des charges externes plus importantes qu’une articulation de doigt. Une articulation de doigt accorde davantage d’importance au diamètre, au poids et à la précision à faible vitesse. Une articulation de tête peut accorder davantage d’importance à la compacité, à la fluidité du mouvement et à la précision de positionnement.

Par conséquent, le réducteur harmonique miniature doit être sélectionné en fonction des conditions de fonctionnement et des exigences mécaniques spécifiques de chaque articulation du robot humanoïde.

Conclusion

Le développement des robots humanoïdes crée une demande pour des systèmes de transmission de précision plus petits et davantage intégrés.

Le poignet du robot humanoïde nécessite un réducteur compact capable de supporter le poids de la main et les charges de manipulation. La main dexte et les articulations des doigts robotisés nécessitent des composants de transmission extrêmement petits, capables de prendre en charge des mouvements précis à faible vitesse sans rendre les doigts excessivement volumineux. Les articulations de la tête des robots humanoïdes nécessitent une transmission compacte et précise pour le positionnement des caméras et des capteurs.

Un réducteur harmonique miniature répond à ces exigences grâce à sa structure compacte, son rapport de réduction élevé, son faible jeu et sa forte densité de couple.

Associé à un moteur couple sans cadre, à un codeur et à un roulement, le réducteur peut servir de cœur de transmission de précision d’une articulation compacte de robot humanoïde.

Pour les fabricants qui développent des poignets de robots humanoïdes, des mains dexte, des articulations de doigts robotisés et des mécanismes de tête compacts, les réducteurs harmoniques miniatures constituent une solution de transmission rotative de précision lorsque la taille, le poids, le jeu et la densité de couple sont des facteurs de conception essentiels.
