Comment sélectionner un réducteur planétaire de précision : guide complet sur le rapport de réduction, le couple et l'adaptation au servomoteur

Introduction : pourquoi le choix d’un réducteur planétaire ne se limite pas au choix d’un rapport de réduction

Le choix du réducteur planétaire approprié constitue une étape importante lors de la conception d’équipements d’automatisation, de systèmes robotisés, de machines CNC et de systèmes de mouvement entraînés par servomoteur.

Un réducteur planétaire ne se contente pas de réduire la vitesse du moteur et d’augmenter le couple de sortie. Ses performances peuvent influencer directement la précision de positionnement, la réponse du mouvement, le rendement de la transmission, la stabilité de fonctionnement et la durée de vie.

Pour les fabricants d’équipements, le choix d’un réducteur planétaire de précision ne doit donc pas se baser uniquement sur le rapport de réduction. Les ingénieurs doivent évaluer les conditions réelles de fonctionnement, les vitesses d’entrée et de sortie, le couple requis, les caractéristiques de charge, le rendement de transmission, le jeu, l’inertie de rotation, les spécifications du servomoteur et les dimensions d’installation.

Un réducteur planétaire correctement sélectionné doit fonctionner comme un élément du système de mouvement complet, en étant adapté au servomoteur et à la charge entraînée afin d’atteindre la vitesse, le couple, la précision et les performances dynamiques requis.

Ce guide présente les principaux facteurs que les ingénieurs doivent prendre en compte lors du choix d’un réducteur planétaire de précision.

Étape 1 : déterminer les conditions réelles de fonctionnement

La première étape du choix d’un réducteur planétaire consiste à comprendre la manière dont le réducteur sera effectivement utilisé.

Les différentes machines présentent des caractéristiques de charge et des cycles de fonctionnement différents. Un réducteur utilisé sous une charge régulière et continue peut nécessiter des spécifications différentes de celles d’un réducteur utilisé dans des applications comportant des accélérations, décélérations, inversions fréquentes ou charges d’impact.

L’application doit donc être évaluée en fonction de facteurs tels que :

• Type de charge

• Cycle de fonctionnement

• Vitesse d’entrée

• Vitesse de sortie requise

• Couple de sortie requis

• Accélération et décélération

• Fréquence des rotations en marche avant et en marche arrière

• Environnement de fonctionnement

Les conditions réelles de fonctionnement sont particulièrement importantes pour les systèmes de mouvement de précision, car les charges dynamiques peuvent être très différentes des charges statiques.

Un réducteur planétaire adapté doit donc être sélectionné en fonction de l’ensemble du cycle de fonctionnement, et non pas simplement en fonction de la charge statique maximale.

Comment déterminer le rapport de réduction d’un réducteur planétaire？

Le rapport de réduction est l’un des paramètres les plus importants lors du choix d’un réducteur planétaire.

La relation de base entre la vitesse d’entrée et la vitesse de sortie peut s’exprimer comme suit :

• i = n₁ / n₂

• Où :

• i = rapport de réduction

• n₁ = vitesse d’entrée

• n₂ = vitesse de sortie

Par exemple, un servomoteur peut fonctionner à une vitesse relativement élevée alors que la machine nécessite une vitesse de sortie beaucoup plus faible. Dans ce cas, un réducteur planétaire réduit la vitesse de sortie tout en augmentant le couple de sortie disponible.

Cependant, un rapport de réduction plus élevé n’est pas nécessairement préférable.

La modification du rapport de réduction et du nombre d’étages de réduction peut affecter la vitesse de sortie, le rendement de transmission, l’adaptation de l’inertie et la réponse dynamique. Les ingénieurs doivent donc sélectionner le rapport de réduction en fonction des exigences réelles de vitesse et de couple de l’application.

Dans les systèmes servo à grande vitesse, un rapport de réduction excessivement élevé peut également affecter la réponse dynamique de l’ensemble du système.

Réducteur planétaire à un ou plusieurs étages ?

Les réducteurs planétaires peuvent utiliser différents nombres d’étages de réduction afin d’obtenir différents rapports de réduction.

L’augmentation du nombre d’étages permet généralement d’obtenir un rapport de réduction total plus élevé, mais elle ajoute également des éléments de transmission supplémentaires au système.

Les ingénieurs doivent donc sélectionner le nombre d’étages approprié en fonction du rapport de réduction requis, plutôt que de choisir simplement le rapport de réduction disponible le plus élevé.

Pour les équipements d’automatisation et les systèmes de mouvement servo, la solution idéale consiste à atteindre la vitesse et le couple de sortie requis tout en maintenant un équilibre approprié entre :

• Rapport de réduction

• Rendement de transmission

• Réponse dynamique

• Capacité de couple

• Dimensions du système

Un réducteur planétaire correctement sélectionné peut fournir la réduction requise sans compromettre inutilement les performances du système.

Pourquoi le couple de sortie est-il essentiel dans le choix d’un réducteur planétaire？

L’une des principales fonctions d’un réducteur planétaire consiste à transformer la rotation à grande vitesse du moteur en une sortie à vitesse réduite et à couple plus élevé.

Après avoir déterminé le rapport de réduction requis, les ingénieurs doivent confirmer le couple réellement nécessaire à la sortie du réducteur.

Plusieurs conditions de couple doivent être prises en compte, notamment :

• Couple de fonctionnement nominal

• Couple de fonctionnement réel

• Couple de pointe pendant l’accélération et la décélération

• Couple instantané ou couple d’impact

Si une machine démarre, s’arrête, inverse fréquemment son sens ou entraîne une charge à forte inertie, le choix d’un réducteur basé uniquement sur la charge statique peut s’avérer insuffisant.

Pour les systèmes d’automatisation à forte dynamique, le réducteur doit être capable de supporter les charges dynamiques générées pendant l’accélération, la décélération et les changements répétés de direction.

Pourquoi le rendement de transmission est-il important？

Le rendement de transmission est un autre facteur important lors de la comparaison de réducteurs planétaires de précision.

À puissance d’entrée identique, un rendement de transmission plus élevé signifie que moins d’énergie est perdue au sein du système de transmission.

Pour les équipements fonctionnant en continu, le rendement de transmission peut influencer :

• La génération de chaleur

• La consommation d’énergie

• La stabilité de fonctionnement continu

• Le rendement global du système

Par conséquent, le choix d’un réducteur planétaire ne doit pas se concentrer uniquement sur le rapport de réduction et le couple nominal. Les ingénieurs doivent également prendre en compte le rendement de transmission dans les conditions réelles de fonctionnement de l’application.

Pourquoi le jeu affecte-t-il la précision de positionnement？

Pour les systèmes de commande de mouvement de précision, le jeu constitue un paramètre de performance important.

Lorsque l’arbre de sortie change de direction, le jeu mécanique à l’intérieur de la transmission peut entraîner une différence entre le mouvement d’entrée et le mouvement réel de sortie.

Un jeu excessif peut affecter :

• La précision de positionnement

• La répétabilité

• La régularité des mouvements en marche avant et en marche arrière

• Le contrôle de trajectoire

• La réponse du mouvement

Cela est particulièrement important pour les machines CNC, les robots, les équipements d’automatisation de précision et les systèmes de positionnement servo qui effectuent fréquemment des mouvements en marche avant et en marche arrière.

Pour les applications nécessitant un positionnement précis et de fréquents changements de direction, un réducteur planétaire de précision à faible jeu peut contribuer à améliorer la régularité globale du mouvement.

Inertie de rotation et réponse dynamique du système servo

L’inertie de rotation est un autre paramètre à ne pas négliger lors du choix d’un réducteur planétaire.

Dans un système de mouvement servo, la relation entre l’inertie du moteur, les caractéristiques du réducteur et l’inertie de la charge peut influencer les performances dynamiques du système.

Une relation d’inertie inadaptée peut affecter :

• Les performances d’accélération

• Les performances de décélération

• La vitesse de réponse

• La stabilité de commande

• Les performances de positionnement

Pour cette raison, un réducteur planétaire ne doit pas être sélectionné comme un composant mécanique isolé.

Le servomoteur, le réducteur planétaire et la charge entraînée doivent être évalués comme un système de mouvement complet.

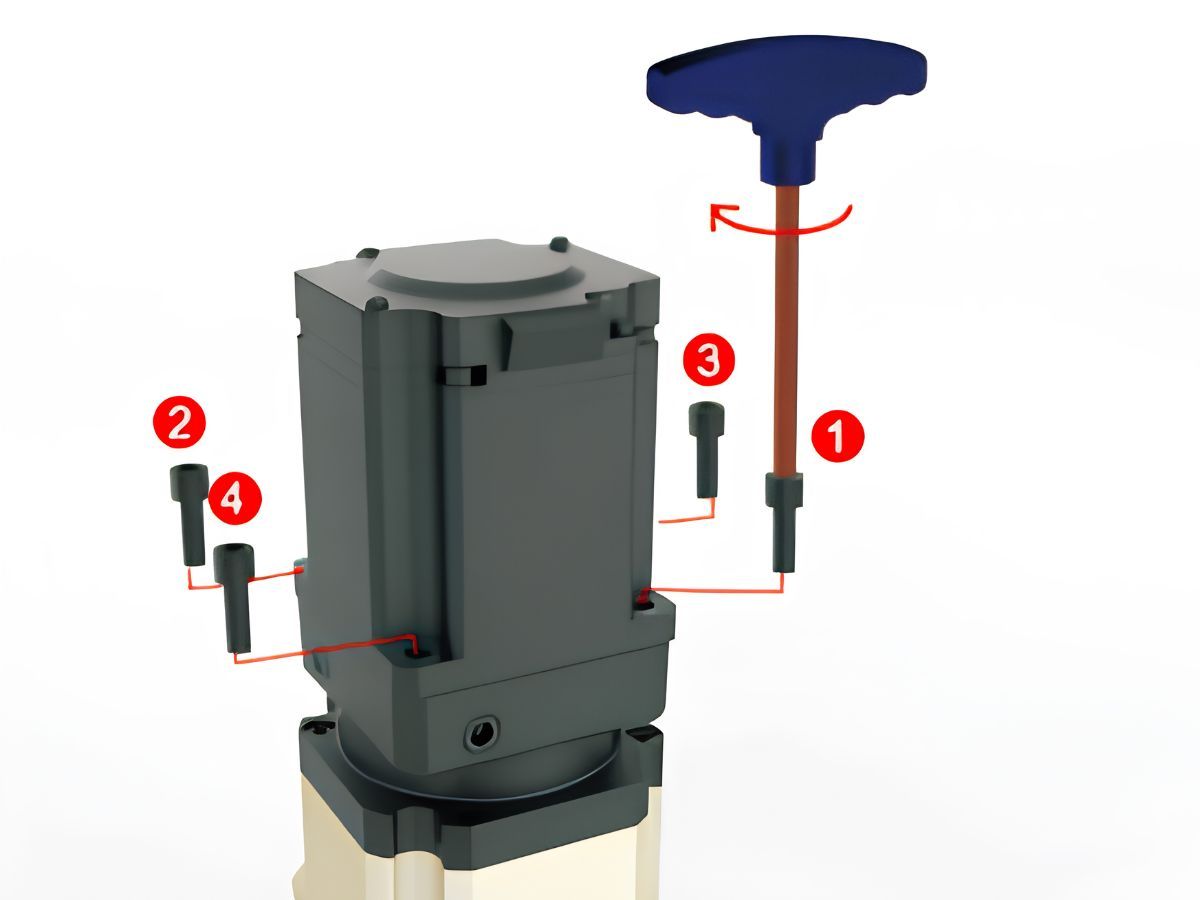

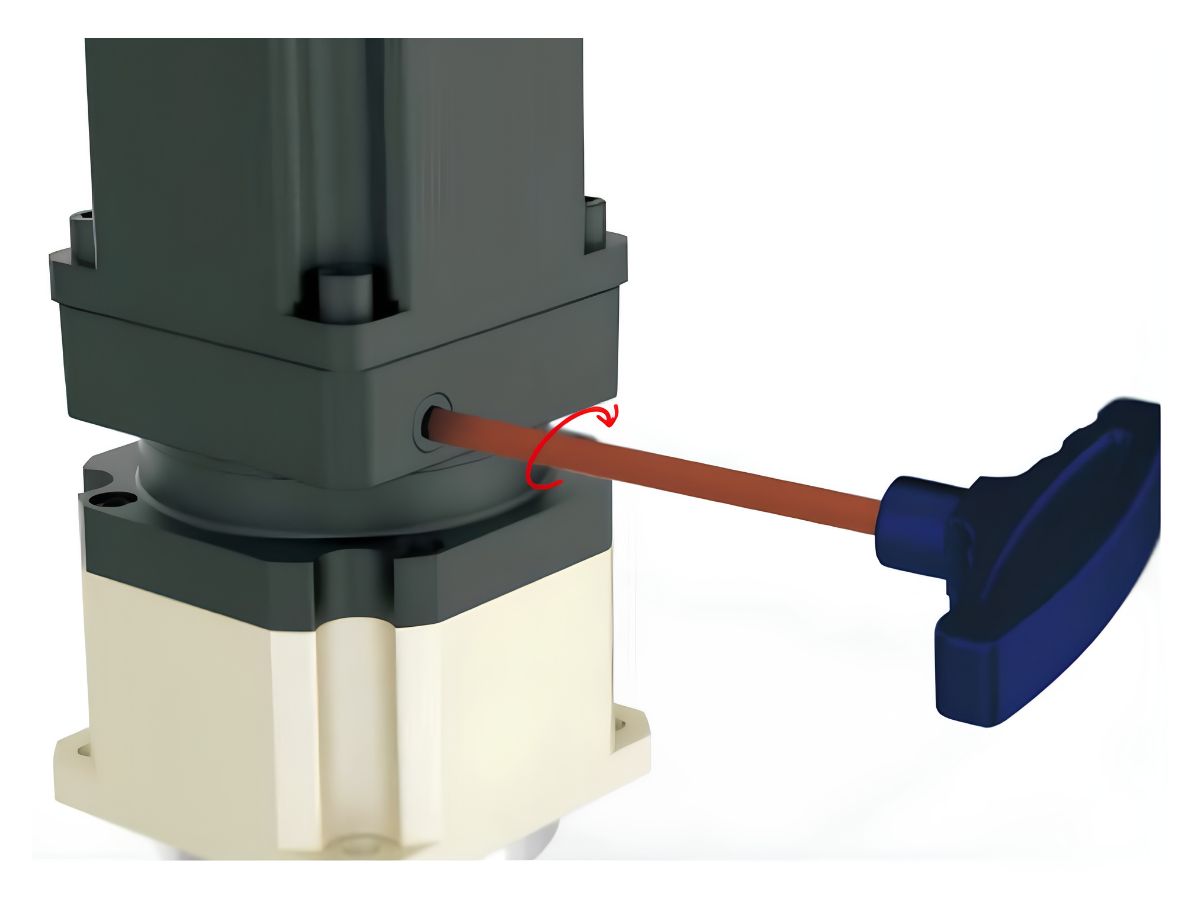

Comment adapter un réducteur planétaire à un servomoteur？

Après avoir déterminé les exigences relatives au réducteur, les ingénieurs doivent également confirmer sa compatibilité avec le servomoteur.

Les spécifications du moteur à prendre en compte comprennent :

• Couple nominal

• Couple maximal

• Vitesse nominale

• Vitesse maximale

• Dimensions de l’arbre moteur

• Dimensions de la bride de montage

• Espace d’installation

L’interface d’entrée du réducteur doit être compatible avec le moteur sélectionné.

Le processus de sélection doit donc relier les spécifications du réducteur au modèle réel du servomoteur, au lieu de sélectionner le réducteur indépendamment.

Une adaptation appropriée du moteur et du réducteur contribue à créer un système d’entraînement servo complet et fiable.

Pourquoi les dimensions mécaniques et les interfaces sont-elles importantes？

Même lorsque le couple, le rapport de réduction et la précision répondent aux exigences de l’application, un réducteur planétaire ne peut pas être installé directement si ses interfaces mécaniques ne correspondent pas à celles de l’équipement.

Les ingénieurs doivent donc confirmer :

• Les dimensions de la bride d’entrée

• Les dimensions de l’arbre moteur

• Les dimensions de la bride de sortie

• Les trous de fixation

• Le trou central

• Le diamètre extérieur

• La longueur totale

• La direction d’installation

Les plans CAD et les dessins techniques sont particulièrement importants à cette étape.

Avant de passer commande, les fabricants d’équipements doivent vérifier le modèle final du réducteur et ses dimensions mécaniques par rapport à la conception réelle de la machine.

Cela peut contribuer à éviter les conflits d’installation et les modifications mécaniques inutiles lors de l’assemblage de l’équipement.

Comment les conditions de fonctionnement influencent-elles le choix d’un réducteur planétaire？

Outre les paramètres mécaniques et de transmission, l’environnement de fonctionnement doit également être pris en compte.

Le document de référence précise notamment les conditions de fonctionnement suivantes :

Température de fonctionnement : -10°C à +90°C

Indice de protection : IP54/IP65

La lubrification et les conditions de montage doivent également être évaluées en fonction de l’application.

Avant de sélectionner un réducteur planétaire de précision, les ingénieurs doivent confirmer :

Si la température de fonctionnement se situe dans la plage spécifiée

Si l’équipement est exposé à la poussière, à l’humidité ou à d’autres contaminants

Si la direction d’installation est adaptée

Si la méthode de lubrification convient à l’application

Ces facteurs peuvent affecter directement la fiabilité du réducteur et ses performances de fonctionnement à long terme.

Pourquoi le bruit est-il important dans les réducteurs planétaires de précision？

Le bruit constitue un autre facteur de performance important pour certaines applications.

Les systèmes servo à grande vitesse, les équipements médicaux, les équipements de laboratoire et les machines d’automatisation de précision peuvent avoir des exigences plus strictes en matière de bruit de fonctionnement et de fluidité des mouvements.

Le bruit du réducteur peut être influencé par des facteurs tels que :

• La précision de fabrication des engrenages

• La précision d’assemblage

• L’état des roulements

• La lubrification

• La vitesse d’entrée

Par conséquent, lors de la comparaison de réducteurs planétaires de précision, les ingénieurs doivent évaluer les performances acoustiques en même temps que le couple, le rapport de réduction, la précision et la vitesse de fonctionnement.

Solutions de réducteurs planétaires de précision HONPINE

Pour les robots, les équipements d’automatisation, les machines CNC et les systèmes de mouvement entraînés par servomoteur, le choix du réducteur planétaire approprié nécessite un équilibre entre le rapport de réduction, le couple de sortie, le rendement, le jeu, l’inertie, les dimensions d’installation et les conditions de fonctionnement.

HONPINE fournit des solutions de réducteurs planétaires de précision pour les applications de commande de mouvement et d’automatisation industrielle.

Le processus de sélection peut être structuré autour des étapes suivantes :

Déterminer les conditions de fonctionnement

↓

Déterminer les vitesses d’entrée et de sortie

↓

Calculer le rapport de réduction requis

↓

Confirmer le couple de sortie

↓

Évaluer le rendement et l’adaptation de l’inertie

↓

Confirmer les exigences relatives au jeu et au positionnement

↓

Adapter le servomoteur

↓

Vérifier les dimensions mécaniques

↓

Confirmer l’environnement de fonctionnement

Cette approche systématique aide les fabricants d’équipements à sélectionner un réducteur planétaire correctement adapté à l’ensemble du système de mouvement servo.

Conclusion : commencer le choix du réducteur planétaire par l’ensemble du système

Le choix d’un réducteur planétaire de précision ne consiste pas simplement à sélectionner un rapport de réduction ou un couple nominal.

Pour les équipements d’automatisation de précision et les systèmes de mouvement servo, l’essentiel est d’évaluer l’ensemble du système de transmission.

De la vitesse d’entrée et de sortie au rapport de réduction et au couple de sortie, du jeu et de la précision de positionnement au rendement de transmission, à l’inertie de rotation, au bruit, à la compatibilité du moteur et aux conditions de fonctionnement, chaque paramètre peut influencer les performances finales du mouvement.

Le réducteur planétaire le plus adapté n’est donc pas nécessairement celui qui présente la spécification individuelle la plus élevée. C’est celui qui correspond le mieux aux conditions de fonctionnement de la machine et au système servo.

Fort de son expérience dans la transmission de mouvement de précision, HONPINE fournit des solutions de réducteurs planétaires pour la robotique, l’automatisation industrielle, les équipements CNC et d’autres applications entraînées par servomoteur, aidant les fabricants d’équipements à développer des systèmes de mouvement plus précis, plus efficaces et plus fiables.
