12 conseils pour choisir la transmission de table rotative CNC adaptée : réducteur harmonique, actionneur rotatif harmonique, moteur DD et réducteur planétaire

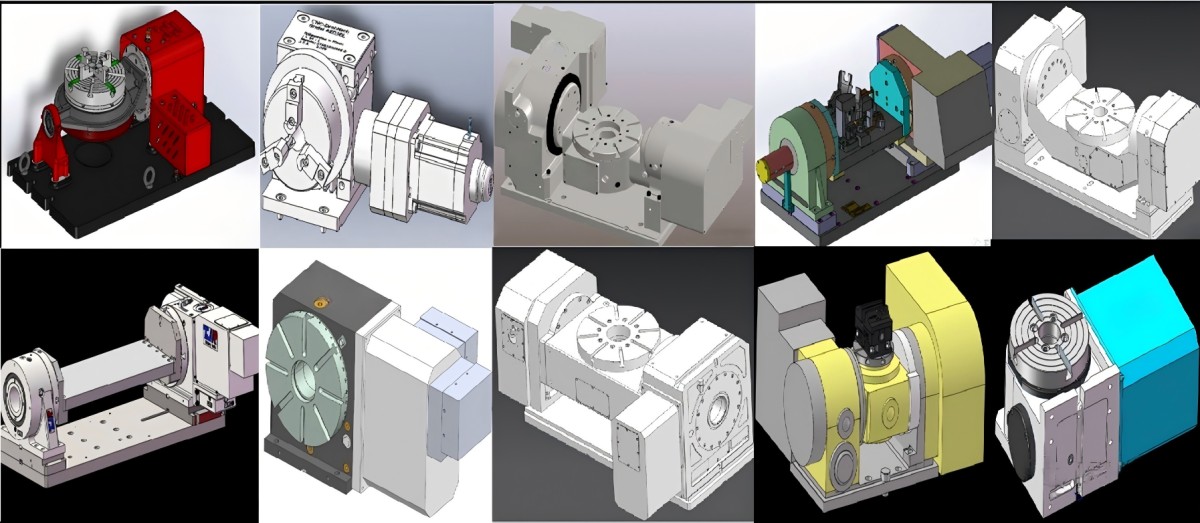

Introduction

Il n'existe pas de technologie de transmission unique convenant à toutes les tables rotatives CNC. Les engrenages à vis sans fin, les mécanismes à cames à rouleaux, les réducteurs harmoniques , les réducteurs RV , les réducteurs planétaires et les moteurs à entraînement direct présentent tous leurs propres avantages et limites d'application.

Pour les fabricants de machines-outils, la question la plus importante n'est pas de savoir quelle technologie est simplement « meilleure », mais quelle architecture de transmission correspond le mieux à la charge, la vitesse, la précision, la rigidité, l'espace d'installation et les conditions de fonctionnement de l'axe rotatif.

Un réducteur harmonique offre un faible jeu, un rapport de réduction élevé et une structure compacte, mais il n'est pas forcément la solution optimale pour toutes les applications de coupe intensives. Un actionneur rotatif harmonique simplifie l'intégration mécanique, mais sa conception intégrée nécessite de prendre en compte la facilité d'entretien et la gestion thermique. Un moteur à entraînement direct (DD) élimine l'étage de réduction mécanique classique et offre une excellente réponse dynamique, mais ses dimensions, son couple continu et son dégagement de chaleur doivent être soigneusement évalués.

Ce guide explique 12 facteurs importants pour le choix d'une transmission de table rotative CNC, en mettant l'accent sur les réducteurs harmoniques, les actionneurs rotatifs harmoniques, les moteurs DD, les réducteurs RV et les réducteurs planétaires.

1. Définissez les exigences de précision de la transmission de votre table rotative CNC

La première étape du choix d'une transmission pour table rotative CNC consiste à définir les exigences de précision réelles de l'axe de rotation.

La précision et la répétabilité du positionnement sont importantes, mais ne sont pas les seuls facteurs à prendre en compte. Les ingénieurs doivent également considérer le jeu, la rigidité en torsion, la précision des roulements, la résolution de l'encodeur, la déformation structurelle et la stabilité thermique.

Par exemple, une table rotative peut utiliser un réducteur harmonique à faible jeu, mais si la disposition des roulements ou la structure mécanique manque de rigidité suffisante, la précision finale du système peut tout de même être limitée.

Cela signifie que la transmission doit être évaluée dans le cadre du système complet d'axe rotatif plutôt que comme un composant isolé.

Pour l'usinage CNC de précision, la relation entre la transmission, l'encodeur, la broche, les roulements et le système de commande est particulièrement importante.

2. Tenez compte du jeu lors du choix d'une transmission pour table rotative CNC.

Le jeu peut avoir une influence directe sur le positionnement de l'axe rotatif, notamment lorsque l'axe change fréquemment de direction.

Lorsqu'une table rotative inverse son sens de rotation, le jeu mécanique au sein de la transmission peut engendrer des erreurs de positionnement. C'est l'une des raisons pour lesquelles les technologies de transmission à faible jeu sont prisées pour les applications CNC de précision.

Les réducteurs harmoniques sont réputés pour leurs caractéristiques de faible jeu et peuvent donc être envisagés lorsque la précision du positionnement angulaire est une exigence importante.

Cependant, un faible jeu angulaire ne signifie pas automatiquement que l'ensemble de l'axe rotatif atteindra une précision de positionnement élevée.

La résolution de l'encodeur, le jeu des roulements, la rigidité structurelle, les tolérances d'usinage et les performances de la commande servo influencent tous le résultat final.

C’est pourquoi les ingénieurs doivent évaluer l’architecture mécanique et de commande complète au lieu de sélectionner une transmission en se basant uniquement sur le jeu.

3. Choisissez un réducteur harmonique pour une transmission de table rotative CNC compacte et à faible jeu.

Un réducteur harmonique peut constituer une option intéressante lorsqu'un axe rotatif CNC nécessite une combinaison de dimensions compactes, d'un rapport de réduction élevé et d'un faible jeu.

Comparée à de nombreux mécanismes de réduction conventionnels, la transmission harmonique permet d'atteindre un taux de réduction relativement élevé dans un format compact.

Cela permet à un servomoteur de fonctionner à une vitesse d'entrée plus élevée tandis que le réducteur convertit la vitesse et le couple à des niveaux adaptés à l'axe rotatif.

Sa structure compacte est particulièrement utile pour les équipements CNC où l'espace d'installation est limité.

Les réducteurs harmoniques peuvent également s'avérer intéressants pour les mécanismes rotatifs de précision utilisés dans les équipements de fabrication électronique, les systèmes d'inspection, les équipements de traitement laser et les systèmes d'usinage compacts.

Cependant, les ingénieurs ne doivent pas supposer qu'un réducteur harmonique soit automatiquement le meilleur choix pour l'usinage intensif.

Les applications impliquant des charges de choc importantes, des forces de coupe élevées ou des exigences de rigidité extrêmement élevées doivent être évaluées en fonction des conditions de charge réelles, de la rigidité en torsion, de la capacité de charge et des exigences de couple maximal.

La conclusion la plus juste est que les réducteurs harmoniques sont particulièrement intéressants lorsque le faible jeu, la compacité et les rapports de réduction élevés sont des exigences de conception importantes.

4. Considérer le rapport de réduction et le couple de sortie dans la transmission harmonique de la table rotative CNC

Le rapport de réduction est un autre facteur important lors du choix d'un réducteur harmonique pour une table rotative CNC .

Un rapport de réduction élevé permet au moteur de fonctionner à une vitesse plus élevée tout en fournissant une vitesse de rotation plus faible et un couple plus élevé en sortie.

Toutefois, le rapport de réduction requis ne doit pas être choisi indépendamment du moteur, de l'inertie de la charge et de la vitesse de rotation requise.

Un rapport trop élevé peut limiter la vitesse de sortie maximale, tandis qu'une combinaison inappropriée de moteur et de réducteur peut affecter l'accélération et la réponse dynamique.

Les ingénieurs doivent donc prendre en compte la relation complète entre la vitesse du moteur, le rapport de réduction, le couple de sortie, l'inertie de la charge et la vitesse de rotation requise de l'axe.

Le couple maximal est également important.

Les tables rotatives à commande numérique peuvent subir de brèves périodes de couple élevé lors des phases d'accélération, de décélération ou d'usinage. Le réducteur harmonique sélectionné doit donc être évalué en conditions de fonctionnement continues et de pointe.

Ceci est particulièrement important lorsque la table rotative supporte une pièce de grande taille ou fonctionne avec des accélérations et des décélérations fréquentes.

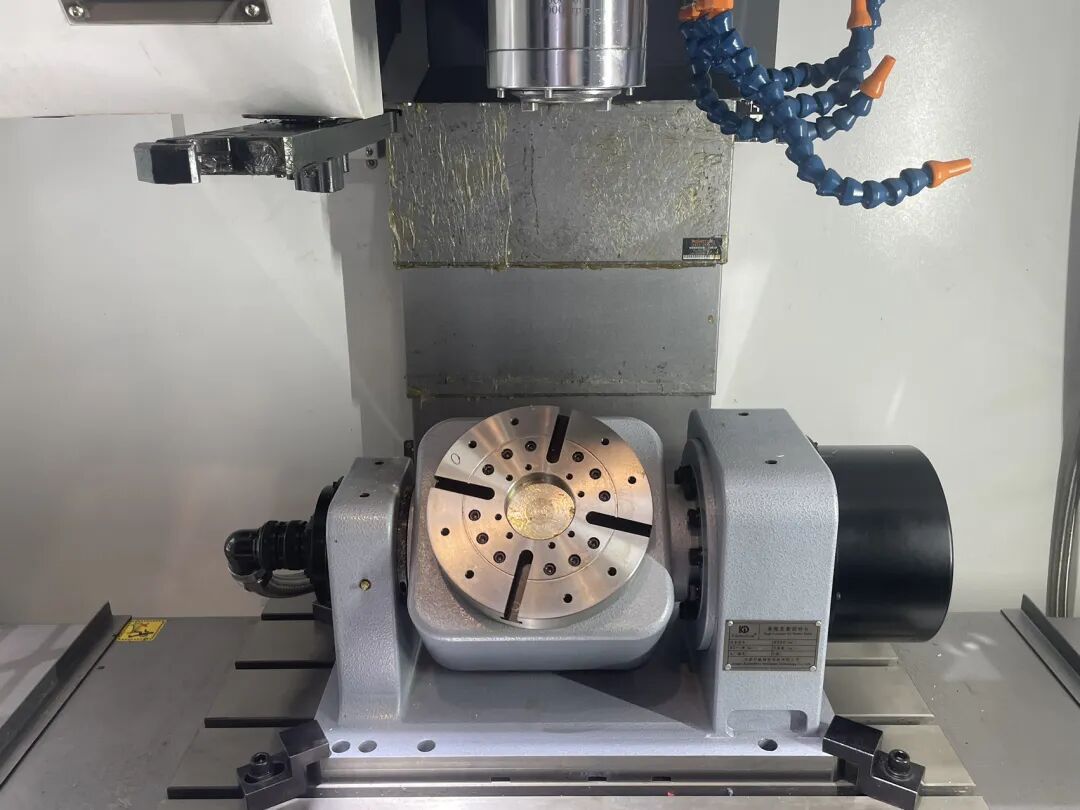

5. Choisir un actionneur rotatif harmonique pour la transmission intégrée de la table rotative CNC

Un actionneur rotatif harmonique pousse plus loin le concept de transmission harmonique en intégrant plusieurs composants d'entraînement dans un module rotatif compact.

Un axe rotatif conventionnel peut nécessiter la sélection et l'intégration séparées du servomoteur, du réducteur, de l'encodeur, du roulement et du carter.

Un actionneur rotatif harmonique intégré peut simplifier cette architecture et réduire le niveau d'intégration mécanique requis de la part du constructeur de la machine.

Pour les fabricants d'équipements, cela peut raccourcir le temps de développement et réduire le nombre d'interfaces mécaniques à concevoir et à assembler.

Les actionneurs rotatifs harmoniques peuvent être particulièrement intéressants pour les axes rotatifs CNC compacts, les équipements rotatifs de précision, les machines d'inspection, les équipements de traitement laser et les systèmes de fabrication automatisés.

La structure intégrée permet également de réduire l'espace d'installation, ce qui est précieux lorsque la machine présente des contraintes dimensionnelles strictes.

Toutefois, l'intégration soulève également des considérations qu'il ne faut pas négliger.

Les constructeurs de machines doivent évaluer la facilité d'entretien du module, la configuration de l'encodeur, la durée de vie des roulements, la gestion thermique et les exigences de remplacement avant de choisir un actionneur intégré.

En d'autres termes, un actionneur rotatif harmonique n'est pas systématiquement supérieur à un ensemble moteur-réducteur classique. Son principal avantage réside dans sa capacité à simplifier l'intégration mécanique lorsque la compacité et la modularité sont des critères de conception essentiels.

6. Évaluation de l'espace d'intégration et d'installation de la transmission de la table rotative CNC

L'espace disponible pour l'installation peut avoir une influence significative sur l'architecture de transmission d'une table rotative CNC.

Les combinaisons traditionnelles de moteurs et de réducteurs peuvent nécessiter des accouplements, des structures de montage et des interfaces mécaniques supplémentaires.

Dans les équipements compacts, ces composants peuvent augmenter les dimensions globales de l'axe de rotation.

Un actionneur rotatif harmonique permet de réduire le nombre de composants distincts et d'offrir une solution mécanique plus intégrée.

Cela peut s'avérer particulièrement utile pour les équipements multi-axes compacts où plusieurs mécanismes rotatifs doivent être installés dans un espace machine limité.

Cependant, un ensemble mécanique plus compact ne doit pas être évalué uniquement selon ses dimensions externes.

L'ingénieur doit également prendre en compte la dissipation de chaleur, la capacité de charge, l'installation de l'encodeur, le cheminement des câbles et l'accès pour la maintenance.

La conception compacte d'un axe rotatif n'est réussie que si ces facteurs sont pris en compte simultanément.

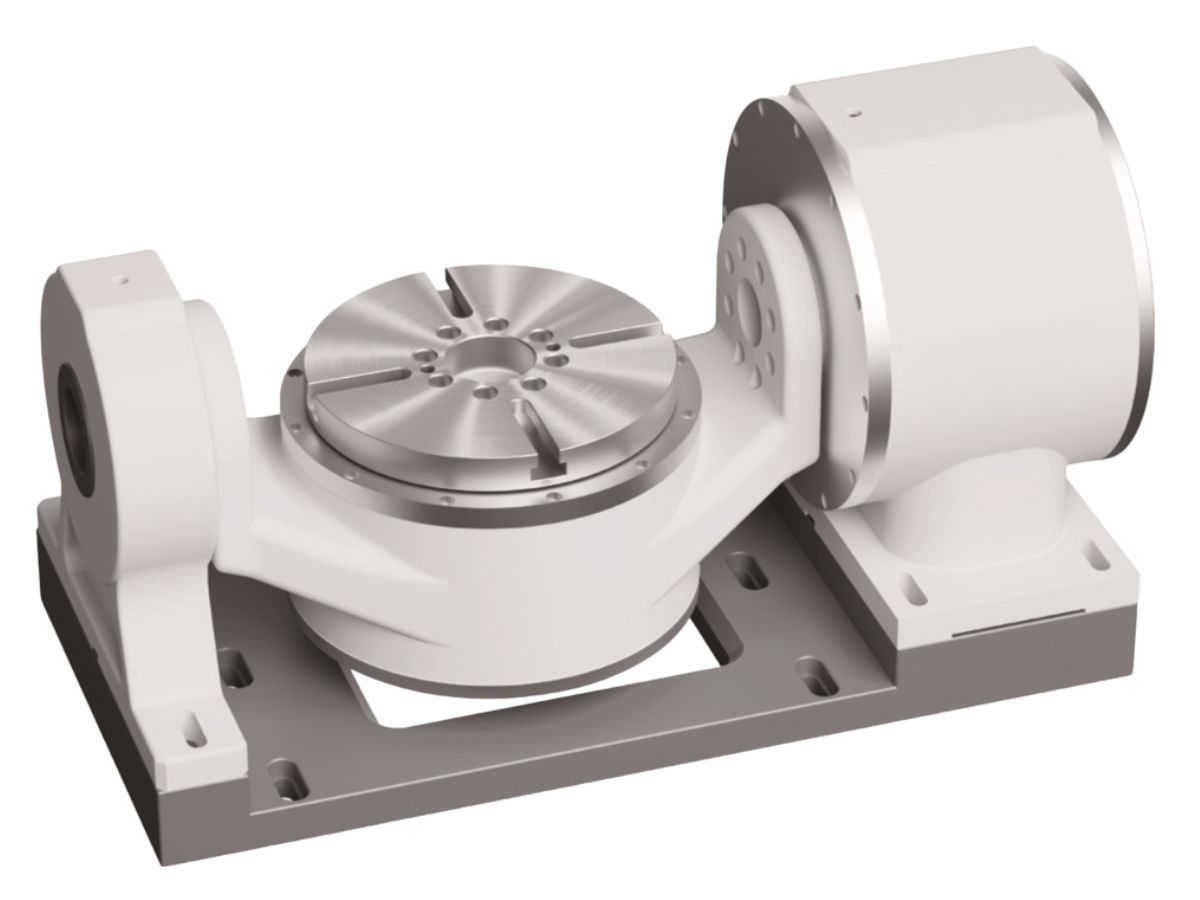

7. Choisissez un moteur DD pour la transmission de table rotative CNC à grande vitesse

Un moteur DD, ou moteur à entraînement direct , utilise une architecture de transmission fondamentalement différente de celle d'un système à réducteur.

Au lieu d'utiliser un servomoteur et un réducteur mécanique, le moteur entraîne directement la charge rotative.

L'un des avantages les plus évidents est la suppression de l'étape de réduction mécanique classique.

Cela réduit le nombre de composants mécaniques de la transmission et évite le jeu des engrenages associé aux mécanismes de réduction conventionnels.

Les moteurs DD offrent donc une excellente réponse dynamique et sont particulièrement intéressants pour les applications impliquant une rotation continue, une accélération et une décélération rapides, ainsi qu'un fonctionnement à grande vitesse.

Elles peuvent être envisagées pour les tables rotatives CNC à grande vitesse, les systèmes d'usinage à cinq axes et autres applications rotatives de précision où la réponse dynamique est importante.

Cependant, la transmission directe implique également que le moteur lui-même doit fournir le couple de sortie requis.

Cela fait du diamètre du moteur, de la densité de couple, de la capacité de roulement et des performances thermiques des facteurs de conception importants.

8. Tenir compte de la réponse dynamique lors du choix d'un moteur DD pour la transmission de la table rotative CNC

La réponse dynamique est l'une des raisons les plus importantes de considérer un moteur DD pour un axe rotatif CNC .

Lorsque la table rotative doit accélérer et décélérer fréquemment, la réduction des composants de transmission mécanique permet une réponse très directe entre le moteur et la charge.

Cela peut s'avérer avantageux pour l'usinage simultané sur cinq axes et d'autres applications où l'axe rotatif change continuellement de vitesse et de position.

Un moteur à entraînement direct peut également être intéressant pour les mouvements rotatifs continus car il n'y a pas d'étage de réduction mécanique conventionnel entre le moteur et la charge.

Cependant, la transmission directe n'élimine pas toutes les limitations du système.

Le moteur doit fournir un couple continu et un couple de pointe suffisants, tandis que la structure rotative doit être capable de supporter la charge et de maintenir la stabilité thermique.

La production de chaleur peut devenir particulièrement importante lors d'un fonctionnement continu.

Pour l'usinage de haute précision, la dilatation thermique du moteur et de la structure mécanique environnante peut influencer la précision du positionnement.

Par conséquent, les ingénieurs doivent évaluer la réponse dynamique ainsi que le couple continu, le couple de pointe, la gestion thermique et la rigidité structurelle.

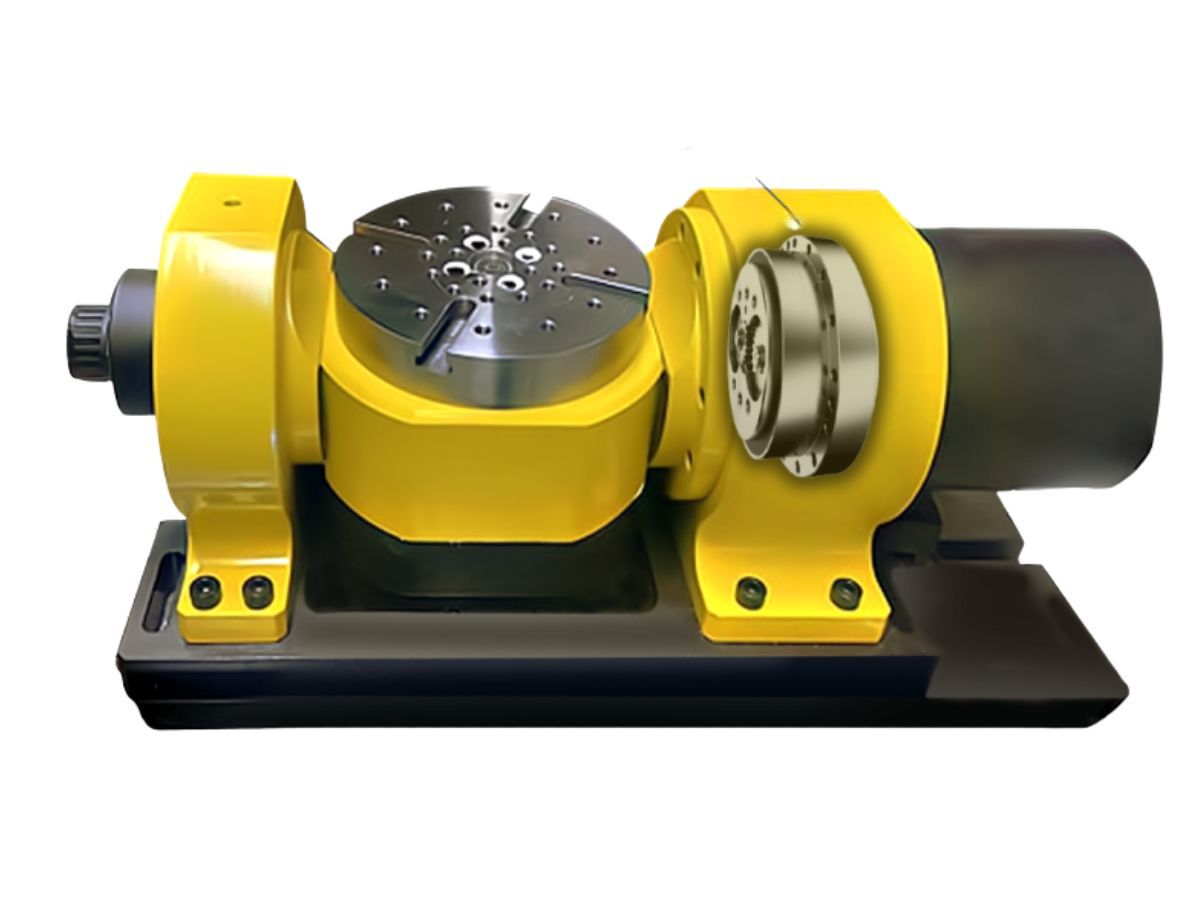

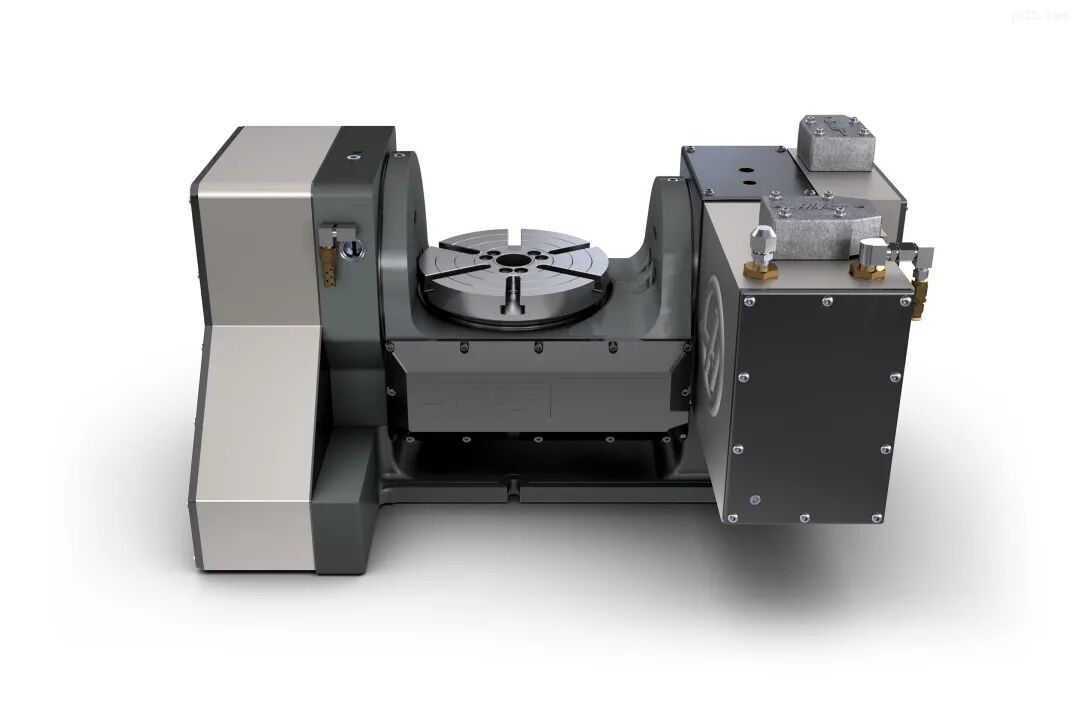

9. Envisager un réducteur RV pour la transmission de table rotative CNC robuste

Les réducteurs harmoniques ne doivent pas être présentés comme un remplacement universel des réducteurs RV .

Les réducteurs RV peuvent être particulièrement intéressants lorsque l'axe de rotation nécessite une rigidité élevée, un couple élevé et une résistance aux chocs.

Pour les grandes tables rotatives CNC supportant des pièces lourdes, les forces de coupe et l'inertie de la charge peuvent devenir des considérations de conception majeures.

Dans de tels cas, la rigidité peut être plus importante que la miniaturisation de la transmission.

Un réducteur RV peut donc constituer une option pratique pour les applications d'usinage intensives où l'axe rotatif doit supporter des charges mécaniques importantes.

Cela ne signifie pas pour autant que les réducteurs RV sont toujours supérieurs.

Elles impliquent généralement une architecture mécanique différente et peuvent avoir des exigences différentes en termes de taille, de poids et d'intégration du système.

Le choix approprié dépend de l'application concrète.

Lorsque la compacité, le faible jeu et un rapport de réduction élevé sont les exigences dominantes, un réducteur harmonique peut s'avérer plus intéressant.

Lorsque les charges importantes, la rigidité élevée et la résistance aux chocs prédominent, un réducteur RV peut être plus approprié.

10. Envisager un réducteur planétaire pour la transmission à grande vitesse d'une table rotative CNC servo.

Les réducteurs planétaires constituent une autre option pratique pour les applications d'axes rotatifs CNC.

Leurs principaux avantages comprennent une vitesse d'entrée élevée, un bon rendement, des rapports de réduction flexibles et une densité de puissance élevée.

Ces caractéristiques rendent les réducteurs planétaires adaptés à divers systèmes servo à grande vitesse et mécanismes rotatifs automatisés.

Cependant, comparés aux réducteurs harmoniques, les réducteurs planétaires ne doivent pas être simplement décrits comme une alternative plus rapide ou meilleure.

Le jeu, l'efficacité, la rigidité et la durée de vie dépendent de la conception spécifique, des étages d'engrenage, des conditions de charge et des spécifications du produit.

Un réducteur planétaire peut s'avérer particulièrement intéressant lorsque la vitesse d'entrée et le rendement élevés sont importants, tandis qu'un jeu extrêmement faible n'est pas la principale exigence de conception.

Pour les constructeurs de machines, la transmission planétaire représente une option supplémentaire à évaluer en fonction des conditions de fonctionnement réelles de l'axe rotatif CNC.

11. Évaluation du retour d'information de l'encodeur, de la stabilité thermique et de la rigidité de la transmission de la table rotative CNC

Une table rotative CNC de précision, c'est bien plus qu'un moteur et une transmission.

Le retour d'information de l'encodeur, la stabilité thermique et la rigidité mécanique peuvent avoir un impact significatif sur les performances finales de l'axe rotatif.

Un codeur fournit un retour d'information de position au système de commande. Sa résolution et son emplacement peuvent affecter la précision et la réponse du système.

La stabilité thermique est tout aussi importante.

Le fonctionnement continu du moteur, les frottements et la chaleur d'usinage peuvent entraîner des variations de température au sein de la structure rotative. La dilatation thermique peut alors engendrer des erreurs de positionnement.

La rigidité mécanique est un autre facteur critique.

Même lorsque la transmission elle-même présente un faible jeu, la déformation du carter, des roulements, de la broche ou de la structure de la machine peut influencer la position finale de la pièce à usiner.

Pour cette raison, les constructeurs de machines doivent évaluer le système complet, y compris la transmission, le moteur, l'encodeur, les roulements, la broche, le carter et le système de commande.

Cette approche systémique est particulièrement importante lors de la conception d'axes rotatifs CNC de précision.

12. Choisissez le système de transmission complet pour table rotative CNC, et non un seul composant.

Le choix final de la transmission doit être basé sur l'ensemble des exigences de fonctionnement de la table rotative CNC.

Un réducteur harmonique peut convenir lorsque l'on recherche un faible jeu, des dimensions compactes et un rapport de réduction élevé.

Un actionneur rotatif harmonique peut s'avérer plus intéressant lorsque le constructeur de machines souhaite un module rotatif compact et hautement intégré.

Un moteur à entraînement direct peut être préférable lorsque la réponse dynamique élevée et la rotation directe continue sont importantes.

Un réducteur RV peut être plus approprié pour les applications intensives nécessitant une rigidité élevée et une résistance aux chocs.

Un réducteur planétaire peut être envisagé pour les applications servo à grande vitesse où l'efficacité et la vitesse d'entrée sont importantes.

L'essentiel est que ces technologies ne doivent pas être évaluées isolément.

Les performances d'un axe rotatif CNC sont déterminées par l'interaction entre le moteur, la transmission, l'encodeur, le roulement, la broche, la structure mécanique, le contrôleur et les conditions d'usinage réelles.

C’est pourquoi la meilleure transmission pour table rotative CNC n’est pas forcément celle qui présente les meilleures spécifications dans une catégorie donnée. Il s’agit plutôt de celle qui offre la combinaison la plus adaptée à l’application en termes de couple, vitesse, précision, rigidité, stabilité thermique, intégration et durée de vie.

Conclusion

Choisir une transmission pour table rotative CNC ne se résume pas à comparer le couple nominal ou le jeu.

Les réducteurs harmoniques sont particulièrement intéressants pour les axes rotatifs de précision compacts qui nécessitent un faible jeu et des rapports de réduction élevés, bien que les fortes charges de choc et les exigences de rigidité extrême doivent être soigneusement évaluées.

Les actionneurs rotatifs harmoniques peuvent simplifier l'intégration mécanique et réduire l'espace d'installation, mais les constructeurs de machines doivent également tenir compte de la facilité d'entretien, de la gestion thermique et de la maintenance à long terme.

Les moteurs DD offrent un entraînement direct et une excellente réponse dynamique, ce qui les rend adaptés aux applications rotatives à grande vitesse et continues, tandis que les dimensions du moteur, le couple continu et les performances thermiques restent des considérations importantes.

Les réducteurs RV restent des outils précieux pour les applications exigeantes où la rigidité, le couple et la résistance aux chocs sont primordiaux. Les réducteurs planétaires constituent une solution pratique pour les systèmes servo à grande vitesse où l'efficacité et la flexibilité des rapports de réduction sont essentielles.

Pour les constructeurs de machines CNC, la bonne approche ne consiste pas à se demander quelle technologie de transmission est universellement la meilleure. La question la plus pertinente est :

Quelle transmission pour table rotative CNC correspond le mieux aux exigences réelles de l'axe de rotation ?

Lorsque l'application requiert une combinaison de haute précision, de faible jeu, de dimensions compactes, de réponse dynamique élevée et d'intégration système, les réducteurs harmoniques, les actionneurs rotatifs harmoniques, les moteurs DD et les réducteurs planétaires de HONPINE offrent différentes options pour la construction de systèmes de mouvement rotatif de précision.
