Actionneur rotatif harmonique pour axe rotatif CNC : une solution de précision pour les machines de gravure

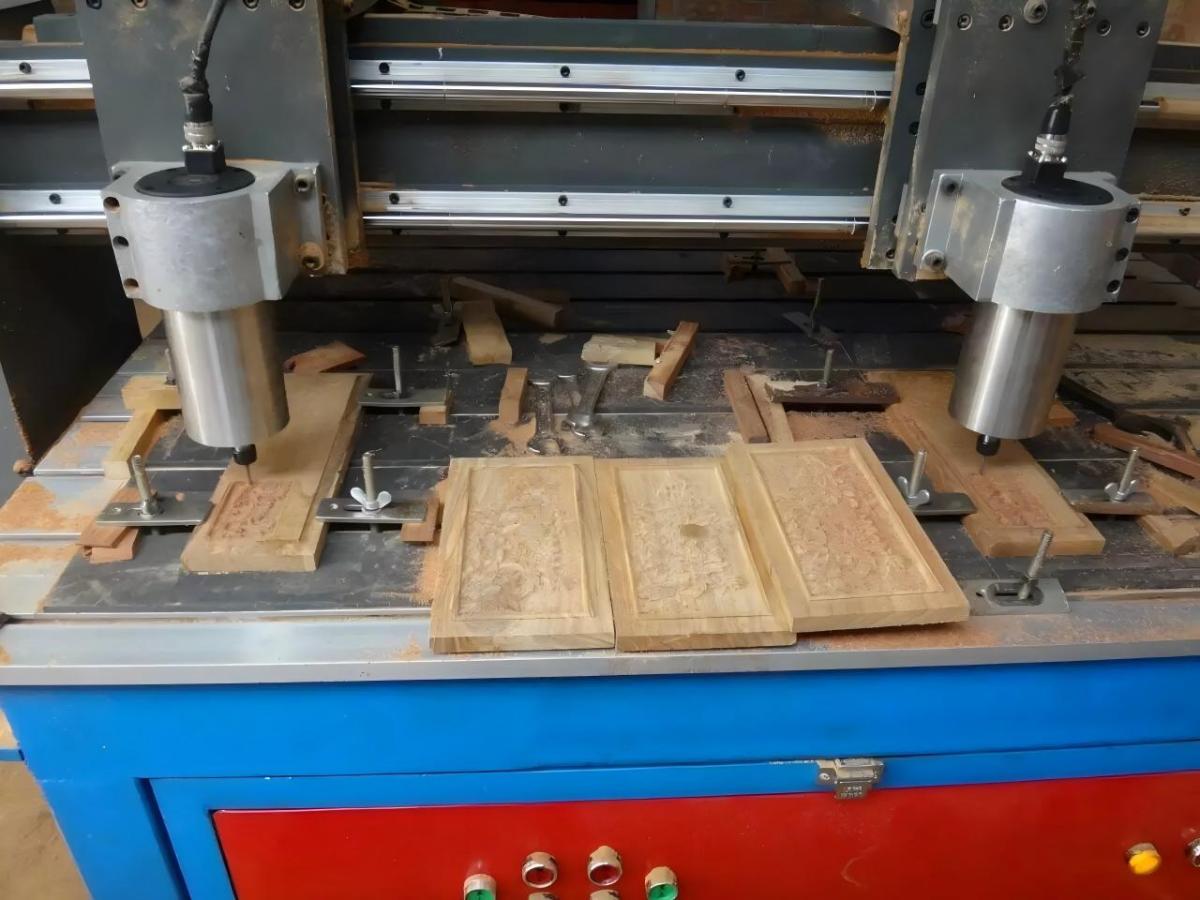

Les machines de gravure CNC ne se limitent plus à l'usinage à plat ou à trois axes simples. Avec l'élargissement des applications aux pièces cylindriques, aux surfaces courbes, aux composants à plusieurs faces et aux structures tridimensionnelles complexes, les axes rotatifs sont devenus un élément essentiel de nombreux systèmes de gravure CNC.

Un axe rotatif permet à la pièce ou à l'outil de tourner pendant l'usinage, ce qui permet de graver autour de surfaces cylindriques, d'atteindre plusieurs faces sans repositionnement manuel et d'effectuer une interpolation multi-axes plus complexe.

Cependant, l'ajout d'un axe rotatif ne se résume pas à l'installation d'un moteur. La transmission rotative doit gérer l'inertie de la pièce, les efforts de coupe, les exigences de positionnement, la vitesse et l'espace disponible, tout en assurant un mouvement stable durant l'usinage.

Pour les machines de gravure CNC 4 et 5 axes, un actionneur rotatif harmonique offre une solution d'entraînement compacte et de haute précision pour l'axe de rotation. L'intégration du moteur, de la transmission harmonique , du retour d'information de l'encodeur et des composants mécaniques de support dans un ensemble compact simplifie la conception de l'axe de rotation tout en garantissant la précision de positionnement requise pour la gravure.

Pourquoi les machines de gravure CNC ont-elles besoin d'un axe rotatif de haute précision ?

Une machine de gravure CNC 3 axes classique contrôle le mouvement selon les axes X, Y et Z. Cette configuration convient parfaitement aux surfaces planes et à de nombreuses opérations d'usinage tridimensionnelles standard.

Cette limitation apparaît lorsque la pièce à usiner présente une géométrie cylindrique, courbe ou à plusieurs côtés.

Un axe rotatif introduit un degré de liberté de rotation supplémentaire, permettant à la pièce ou à l'outil de tourner pendant l'usinage.

Ceci est particulièrement utile lors de l'usinage :

• Pièces cylindriques

• Barres et tubes ronds

• surfaces courbes

• Composants multifaces

• Motifs décoratifs autour d'une pièce à travailler

• Surfaces tridimensionnelles complexes

Pièces nécessitant un usinage multidirectionnel

Pour ces applications, l'axe de rotation influence directement le résultat final de l'usinage.

Si l'axe présente un jeu excessif, une rigidité insuffisante, une mauvaise répétabilité ou une rotation instable, des erreurs peuvent s'accumuler lors de l'interpolation entre les axes rotatif et linéaire.

Le résultat peut se traduire par des contours imprécis, une profondeur de gravure irrégulière, des marques de transition visibles ou une qualité de surface réduite.

Par conséquent, l'axe rotatif doit être considéré comme faisant partie intégrante du système d'usinage global plutôt que comme un simple axe motorisé supplémentaire.

Où sont utilisés les axes rotatifs dans les machines de gravure CNC ?

Les exigences relatives à un axe rotatif varient selon la configuration de la machine et la géométrie de la pièce. En pratique, les machines de gravure CNC à 4 et 5 axes représentent deux catégories d'application importantes.

Gravure CNC 4 axes

Dans une machine de gravure CNC 4 axes typique, l'axe rotatif supplémentaire est généralement utilisé pour faire tourner la pièce à usiner autour d'un axe horizontal.

Cette configuration est particulièrement utile pour les pièces cylindriques ou allongées.

Au lieu d'usiner une seule surface et de repositionner manuellement la pièce, l'axe rotatif peut faire tourner en continu la pièce à usiner tandis que l'outil de coupe se déplace le long de la trajectoire linéaire requise.

Les applications typiques comprennent la gravure cylindrique, les composants métalliques ronds, les colonnes en bois, les tubes et tuyaux, les moules cylindriques et les éléments décoratifs.

Pour ce type de machine, l'entraînement rotatif doit assurer un positionnement angulaire précis tout en maintenant un couple stable lors d'une rotation continue.

Un actionneur rotatif harmonique compact peut être intégré directement dans le mécanisme de l'axe rotatif, réduisant ainsi la quantité de transmission mécanique nécessaire entre le servomoteur et l'arbre de sortie.

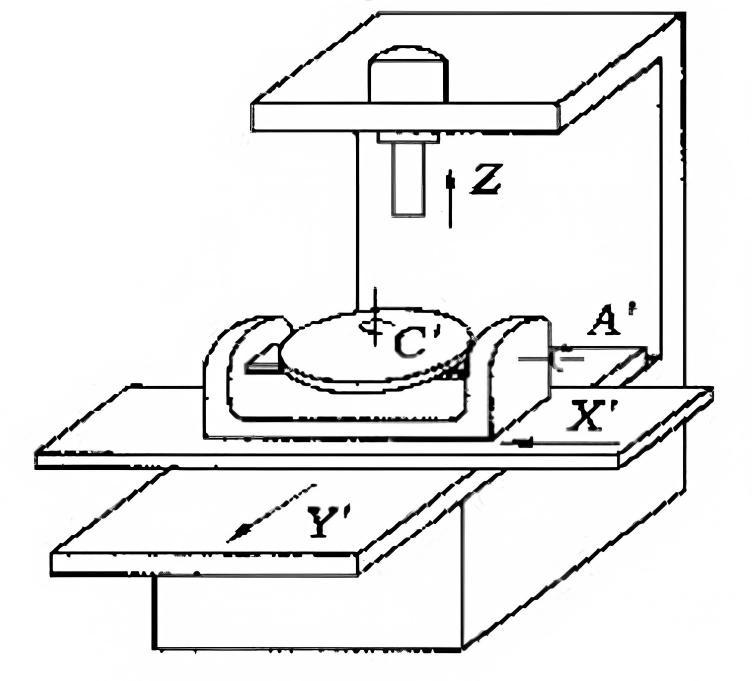

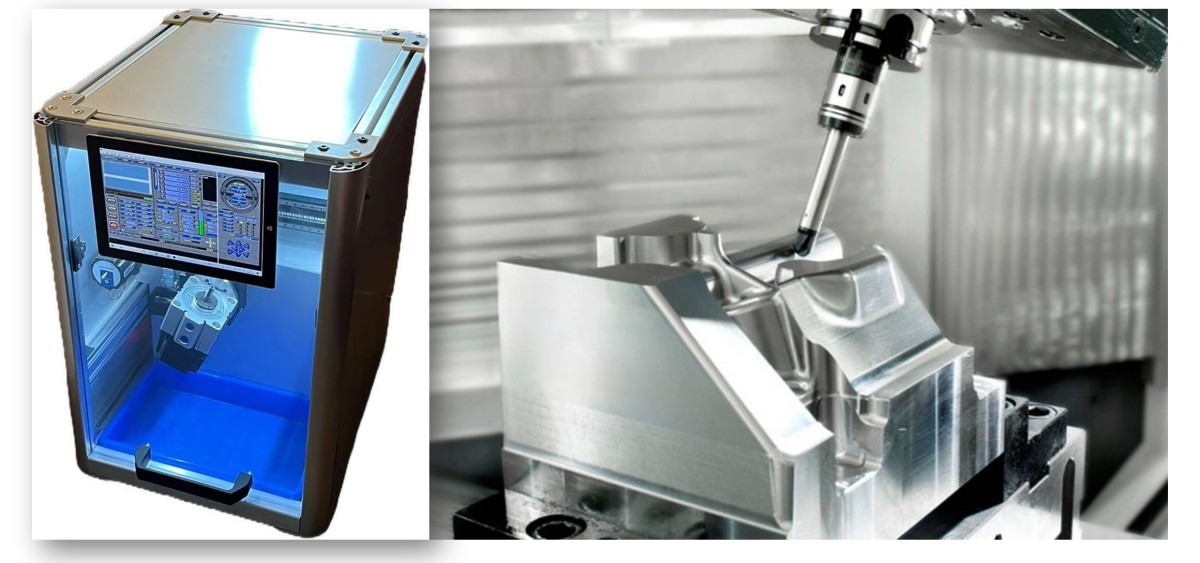

Gravure CNC 5 axes

Les machines de gravure à 5 axes ajoutent un axe de rotation ou d'inclinaison supplémentaire pour offrir une plus grande liberté d'orientation de l'outil ou de la pièce.

Cette configuration est utile lorsque la surface à usiner est très incurvée ou lorsque l'outil doit aborder la pièce à usiner sous différents angles.

Les axes de rotation et d'inclinaison doivent fonctionner de concert avec les axes linéaires X, Y et Z. Par conséquent, les erreurs du mécanisme de rotation peuvent être plus perceptibles lors d'une interpolation multiaxes simultanée.

Pour ces machines, l'entraînement de l'axe rotatif doit concilier précision du positionnement angulaire, répétabilité, rigidité en torsion, fluidité de rotation, réactivité aux commandes et intégration mécanique compacte.

Tables rotatives pour gravure CNC

Une table rotative est une autre configuration courante.

Au lieu de faire tourner directement une petite broche ou un outil, la table rotative fait tourner la pièce à usiner.

Cela permet à la machine d'effectuer des opérations d'indexage, de rotation continue ou d'usinage multifaces sans retirer la pièce du dispositif de fixation.

Pour les applications de table rotative, le système d'entraînement doit prendre en compte non seulement le couple requis, mais aussi l'inertie combinée de la table, du dispositif de fixation et de la pièce à usiner.

Gravure de pièces cylindriques et de formes complexes

La gravure cylindrique est l'un des exemples les plus clairs où un axe rotatif apporte une valeur ajoutée.

L'axe rotatif modifie en permanence la position angulaire de la pièce à usiner tandis que les axes linéaires contrôlent la trajectoire de l'outil.

Pour des géométries plus complexes, le contrôleur de la machine peut coordonner plusieurs axes simultanément.

Dans ces applications, la régularité de l'axe de rotation et la précision du positionnement deviennent de plus en plus importantes car même de petites erreurs angulaires peuvent affecter la relation entre l'outil et la surface de la pièce.

Quels éléments faut-il prendre en compte lors de la conception d'un axe rotatif de gravure CNC ?

Il n'existe pas de configuration d'axe rotatif unique convenant à toutes les machines de gravure CNC.

Le variateur approprié doit être sélectionné en fonction de la pièce à usiner, du processus d'usinage, de la structure de la machine et des exigences de mouvement.

Poids et inertie de la pièce

Le poids de la pièce à usiner ne représente qu'une partie du calcul.

Sa position par rapport au centre de rotation influe également sur le couple requis.

Une pièce de grand diamètre ou dont le centre de gravité est éloigné de l'axe de rotation peut avoir une inertie de rotation nettement supérieure à celle d'une pièce compacte de même masse.

Pour cette raison, le dimensionnement des axes de rotation doit prendre en compte la masse de la pièce, la masse du dispositif de fixation, la masse de la table rotative, le centre de gravité, l'inertie de rotation et les exigences d'accélération et de décélération.

Vitesse de rotation requise

Les différents procédés de gravure nécessitent des vitesses de rotation différentes.

Un axe rotatif utilisé pour l'indexage peut fonctionner très différemment d'un axe utilisé pour la gravure cylindrique continue.

La vitesse requise doit donc être considérée en tenant compte du diamètre de la pièce, de la vitesse de coupe, du diamètre de l'outil, du matériau usiné, des exigences d'interpolation et de l'accélération.

Précision et répétabilité du positionnement

Lorsque l'axe rotatif est utilisé pour l'indexation ou l'interpolation multi-axes, la précision du positionnement angulaire devient cruciale.

La machine peut avoir besoin de se déplacer vers une position angulaire spécifique et de revenir à cette position à plusieurs reprises au cours de la production.

Pour l'usinage en continu, la relation entre la position rotative et la trajectoire linéaire de l'outil doit également rester stable.

Rigidité sous charges de coupe

Un axe rotatif de gravure CNC ne fonctionne pas dans des conditions purement statiques.

Les forces de coupe peuvent introduire des fluctuations de couple et des vibrations dans le système de transmission.

Si le mécanisme rotatif n'est pas suffisamment rigide, ces forces peuvent entraîner une déviation angulaire, des vibrations, une déviation de la trajectoire de l'outil et une répétabilité réduite.

Pour une gravure de précision, l'actionneur et la structure mécanique de support doivent donc être considérés ensemble.

Espace d'installation et cheminement des câbles

L'espace disponible pour l'installation est un autre facteur important.

Les machines CNC compactes disposent souvent d'un espace limité autour de l'axe de rotation, tandis que les systèmes à 5 axes peuvent nécessiter le passage de câbles, de conduites pneumatiques ou d'autres composants à travers ou autour de la structure rotative.

Un actionneur rotatif creux peut simplifier ce type d'intégration mécanique en fournissant un passage central pour les câbles ou autres composants.

Comment les actionneurs rotatifs harmoniques s'intègrent-ils dans la conception des axes rotatifs de gravure CNC ?

Pour les applications de gravure CNC où des dimensions compactes, un positionnement angulaire précis et un faible jeu sont importants, un actionneur rotatif harmonique peut fournir une solution d'entraînement intégrée.

Plutôt que de concevoir l'axe de rotation autour de composants de transmission séparés (moteur, codeur et mécanismes de support), un actionneur intégré combine les principaux composants de mouvement en un seul ensemble.

Une configuration typique peut être représentée comme suit :

Servomoteur → Transmission harmonique → Sortie rotative → Pièce à usiner

avec retour d'information de l'encodeur utilisé pour surveiller le mouvement et prendre en charge le contrôle en boucle fermée.

Cette approche permet de simplifier la conception mécanique de l'axe de rotation et de réduire le nombre de composants qui doivent être alignés individuellement.

Pour les constructeurs de machines, l'intérêt principal ne réside pas uniquement dans la transmission harmonique elle-même, mais dans la possibilité d'intégrer un entraînement rotatif de précision à l'architecture de la machine tout en conservant le couple, la précision et la compacité requis.

Solutions d'actionneurs rotatifs harmoniques pour différentes applications de gravure CNC

Les différentes machines à graver imposent des contraintes différentes à leurs axes de rotation. Il convient donc de choisir l'actionneur en fonction des conditions réelles d'utilisation plutôt que de simplement opter pour le modèle le plus grand disponible.

Pour les machines de gravure CNC à 4 axes

Une machine à graver à 4 axes nécessite généralement une rotation continue ou indexée autour d'un axe supplémentaire.

Un actionneur rotatif harmonique peut être utilisé comme mécanisme d'entraînement pour cet axe rotatif lorsque l'application requiert un positionnement angulaire précis, un faible jeu, une intégration compacte, une rotation continue stable et une densité de couple élevée.

Pour les machines de gravure CNC à 5 axes

Les machines à 5 axes imposent généralement des exigences plus élevées au mécanisme rotatif, car plusieurs axes peuvent se déplacer simultanément.

Les axes de rotation et d'inclinaison doivent répondre avec précision aux commandes du contrôleur CNC tout en maintenant la synchronisation avec les axes linéaires.

Pour ces applications, un actionneur rotatif harmonique intégré peut contribuer à réduire la taille et la complexité de la transmission de l'axe rotatif.

Lorsqu'un acheminement de câbles ou une intégration mécanique à travers le centre de rotation est nécessaire, un actionneur rotatif creux peut offrir un avantage structurel supplémentaire.

Gravure CNC haute performance

Les pièces lourdes et les grandes tables rotatives nécessitent une approche différente.

Le couple requis peut augmenter considérablement avec l'inertie de la pièce, en particulier lorsque le centre de gravité est éloigné de l'axe de rotation.

Dans de tels cas, le concepteur de la machine doit évaluer le couple continu, le couple de pointe, la capacité de charge de sortie, la rigidité en torsion, les exigences d'accélération, le cycle de service et les performances thermiques.

Pour les applications à charge plus élevée, un actionneur rotatif planétaire de précision ou une autre solution de transmission à haute rigidité peut être plus approprié en fonction de l'architecture de la machine.

Comment les performances de l'axe rotatif affectent-elles la qualité de la gravure CNC ?

La qualité de l'axe rotatif peut influencer directement la qualité de la pièce finie.

Précision du jeu et du contour

Lorsque l'axe de rotation change de direction, le jeu mécanique peut créer une différence entre la position angulaire commandée et la position angulaire réelle.

Cela devient particulièrement important lors de l'usinage de contours nécessitant des changements fréquents de direction de rotation.

La transmission à faible jeu permet de maintenir une relation plus prévisible entre la commande CNC et la position rotative réelle.

Rigidité et stabilité de coupe

Un axe de rotation rigide peut mieux résister au couple généré lors de l'usinage.

Si l'axe se déforme sous l'effet des forces de coupe, la position de l'outil par rapport à la pièce à usiner peut changer.

Pour la gravure de précision, cela peut contribuer à des erreurs dimensionnelles et à une qualité de surface irrégulière.

Répétabilité du positionnement

Pour les applications d'indexation, l'axe rotatif peut se déplacer de manière répétée entre des positions angulaires prédéfinies.

Une répétabilité élevée est particulièrement importante lors de l'usinage de plusieurs faces d'une même pièce.

Douceur de rotation

La gravure cylindrique continue nécessite une rotation stable plutôt qu'un simple positionnement précis.

Les fluctuations de couple, les vibrations mécaniques ou une commande servo instable peuvent affecter la régularité de la trajectoire de l'outil.

Retour d'encodeur et contrôle de mouvement

Le retour d'information de l'encodeur permet au système de commande de surveiller la position de l'axe de rotation.

Pour les applications CNC multi-axes, un retour d'information précis est important car le contrôleur CNC a besoin d'informations de position fiables pour coordonner l'axe rotatif avec les mouvements X, Y et Z.

Choisir la solution d'axe rotatif adaptée à votre machine de gravure CNC

La meilleure solution pour un axe rotatif dépend des besoins réels de la machine.

Au lieu de choisir un variateur uniquement en fonction de la puissance du moteur ou du rapport de réduction, les constructeurs de machines devraient évaluer le système de mouvement complet.

Exigences relatives à la gravure CNC : considérations clés concernant l’axe rotatif

Pour un constructeur de machines, le processus de sélection devrait donc commencer par la tâche d'usinage plutôt que par le modèle d'actionneur.

Il convient tout d'abord de déterminer l'inertie de la pièce, la vitesse de rotation requise, le couple, la précision de positionnement, le facteur de marche et les contraintes d'installation. Ensuite, il faut sélectionner la configuration de transmission et d'actionneur qui répond à ces exigences.

Solutions de mouvement rotatif HONPINE pour machines de gravure CNC

HONPINE fournit des solutions de mouvement rotatif de précision qui peuvent être configurées pour les machines-outils CNC, les tables rotatives, les équipements à 4 et 5 axes et autres systèmes d'usinage automatisés.

Pour les applications de gravure CNC, la solution peut être sélectionnée en fonction des exigences de l'axe rotatif plutôt que d'appliquer un seul actionneur à chaque machine.

Les actionneurs rotatifs harmoniques conviennent aux applications où l'intégration compacte, le positionnement précis, le faible jeu et la densité de couple élevée sont importants.

Les actionneurs rotatifs harmoniques creux peuvent offrir une flexibilité accrue lorsque des câbles, des conduites pneumatiques ou d'autres composants doivent traverser le centre de l'axe de rotation.

Pour les applications nécessitant une capacité de charge plus élevée ou une combinaison différente de vitesse, de rigidité et de couple, des actionneurs rotatifs planétaires de précision et d'autres solutions de transmission rotative peuvent également être envisagés.

Le choix final de l'actionneur doit être basé sur l'inertie réelle de la pièce, le couple requis, la vitesse de rotation, les exigences de positionnement, le cycle de service et les conditions d'installation mécanique.

Conclusion

Pour les machines de gravure CNC modernes, l'axe rotatif joue un rôle bien plus important que celui de simplement fournir un mouvement de rotation supplémentaire.

Sur les machines 4 axes, il permet l'usinage continu ou indexé de pièces cylindriques et multifaces. Sur les systèmes 5 axes, il s'intègre à un système de mouvement multiaxes coordonné pour les surfaces complexes et les trajectoires d'usinage plus exigeantes.

À mesure que ces applications deviennent plus précises, l'axe rotatif doit fournir non seulement un couple suffisant, mais aussi une rotation stable, un faible jeu, une rigidité élevée, un positionnement précis et un retour d'information fiable.

Un actionneur rotatif harmonique peut constituer une solution intégrée pour les axes rotatifs des machines à commande numérique (CNC) où ces caractéristiques sont essentielles. Associé à une structure mécanique adaptée, un système de retour d'information par codeur et un système de commande numérique, il permet aux constructeurs de machines de concevoir des solutions d'axes rotatifs compactes et précises pour les applications de gravure et d'usinage de précision.

La solution optimale dépend avant tout de l'application : l'inertie de la pièce, la force de coupe, la vitesse de rotation, la précision, la rigidité et les exigences d'installation doivent déterminer la configuration de l'axe de rotation. HONPINE accompagne les constructeurs de machines dans le choix et la configuration de la solution de mouvement rotatif adaptée à leurs équipements de gravure CNC.
