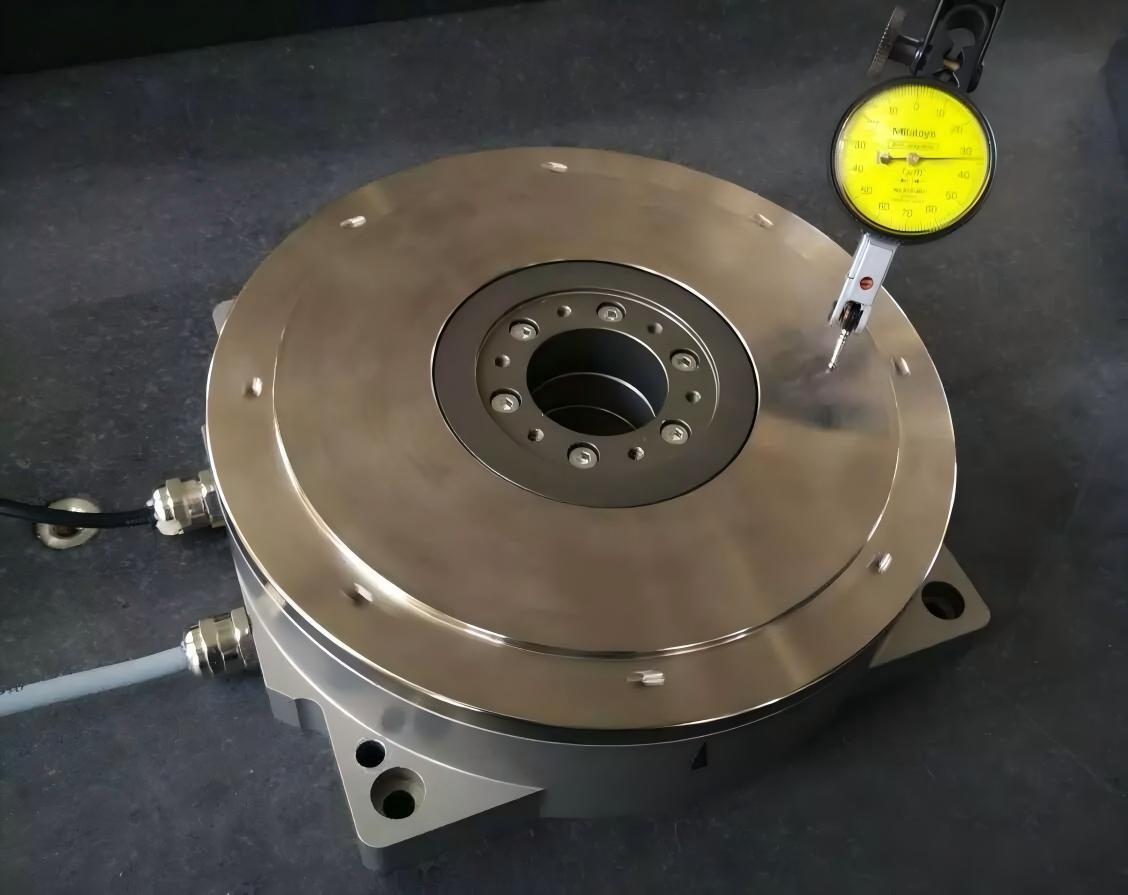

Actionneur rotatif à entraînement direct ultra-fin pour l'automatisation et l'inspection de haute précision

Introduction

Avec la miniaturisation croissante des systèmes d'inspection des semi-conducteurs, d'inspection optique, de tri des puces, des systèmes AOI et autres équipements d'automatisation de précision, le système de rotation interne est confronté à une double exigence complexe : assurer un positionnement angulaire précis tout en occupant un espace minimal. Les mécanismes rotatifs traditionnels nécessitent souvent des réducteurs, des composants de transmission, des accouplements et des structures externes supplémentaires, ce qui rend difficile le maintien simultané de la compacité et de la précision du mouvement.

Un actionneur rotatif à entraînement direct ultra-mince offre une approche différente. En intégrant un moteur à entraînement direct dans une plateforme rotative plane, le couple moteur est transmis directement à la table tournante, sans réducteur intermédiaire. Ceci élimine les étages de transmission mécaniques susceptibles d'introduire du jeu et simplifie l'architecture de mouvement globale.

Pour les fabricants d'équipements développant des machines d'inspection de semi-conducteurs compactes, des systèmes d'alignement optique, des stations de tri de puces, des équipements d'inspection de plaquettes photovoltaïques ou des plateformes d'étalonnage de laboratoire, ce type de moteur rotatif à entraînement direct peut fournir une solution pratique lorsqu'une précision de positionnement élevée, un mouvement fluide à basse vitesse, des dimensions compactes et une intégration mécanique simplifiée sont requis.

Pourquoi les équipements d'automatisation compacts ont-ils besoin d'une solution de mouvement rotatif différente ?

Dans un mécanisme rotatif classique, le moteur est généralement relié à la charge par un réducteur, une courroie, un accouplement ou d'autres composants de transmission. Bien que cette architecture puisse assurer la conversion de couple et de vitesse requise, chaque composant mécanique supplémentaire introduit des sources potentielles d'erreur, de jeu mécanique, de tolérance d'assemblage, de vibrations ou de besoins de maintenance.

Cela revêt une importance particulière dans les équipements d'inspection de précision. Lorsqu'une caméra, une lentille optique, une plaquette de semi-conducteur ou une pièce de précision doit être pivotée d'un angle très faible, le système d'entraînement rotatif doit non seulement atteindre la position commandée, mais aussi maintenir un mouvement fluide et répétable tout au long du processus d'inspection.

La difficulté s'accroît encore lorsque l'équipement lui-même présente une conception mécanique très compacte. L'espace sous la plateforme de travail peut être limité, tandis que les câbles, les composants optiques, les capteurs et autres mécanismes doivent être installés autour de l'axe de rotation.

Dans ces situations, réduire la hauteur totale du mécanisme rotatif peut être tout aussi important qu'améliorer sa précision de positionnement.

C’est là qu’un actionneur rotatif à entraînement direct ultra-mince devient particulièrement précieux.

L'entraînement direct élimine l'étage de transmission entre le moteur et la table rotative

L'avantage fondamental d'un moteur à entraînement direct (DD) est que ce moteur entraîne directement la charge rotative au lieu de s'appuyer sur un étage de réduction mécanique classique.

Cette architecture permet de simplifier considérablement la chaîne de transmission. L'absence de réducteur intermédiaire entre le moteur et la table rotative élimine les jeux et les erreurs de transmission liés aux composants de réduction mécaniques.

Pour un positionnement rotatif précis, cela signifie que le mouvement angulaire commandé peut être directement transmis à la plateforme de travail.

Ceci est particulièrement utile lorsque l'application requiert des ajustements angulaires extrêmement précis plutôt qu'une simple vitesse de rotation élevée. Par exemple, lors de l'inspection de plaquettes de semi-conducteurs, la table rotative peut devoir tourner à une vitesse contrôlée tandis que le système de vision capture en continu des images sous différents angles. Un système d'entraînement direct stable permet de maintenir un mouvement constant sans ajouter d'étages de transmission entre le moteur et la pièce à usiner.

Il est important de distinguer un entraînement direct d'un actionneur rotatif à engrenages. Un réducteur harmonique ou planétaire peut fournir un couple de sortie élevé par réduction de vitesse, tandis qu'un moteur à entraînement direct génère le couple directement sur l'axe de rotation. Par conséquent, l'architecture appropriée dépend du couple, de la vitesse, de l'inertie, de la précision et de l'espace disponible pour l'installation, en fonction de l'application.

Sa conception ultra-mince résout les problèmes d'espace d'installation.

Pour de nombreuses machines automatisées, l'espace disponible pour l'installation est déterminé par la machine dans son ensemble plutôt que par l'axe de rotation seul. Un mécanisme rotatif classique peut nécessiter un espace vertical considérable, car le moteur, le réducteur, l'accouplement et la structure de support sont disposés le long de la ligne de transmission.

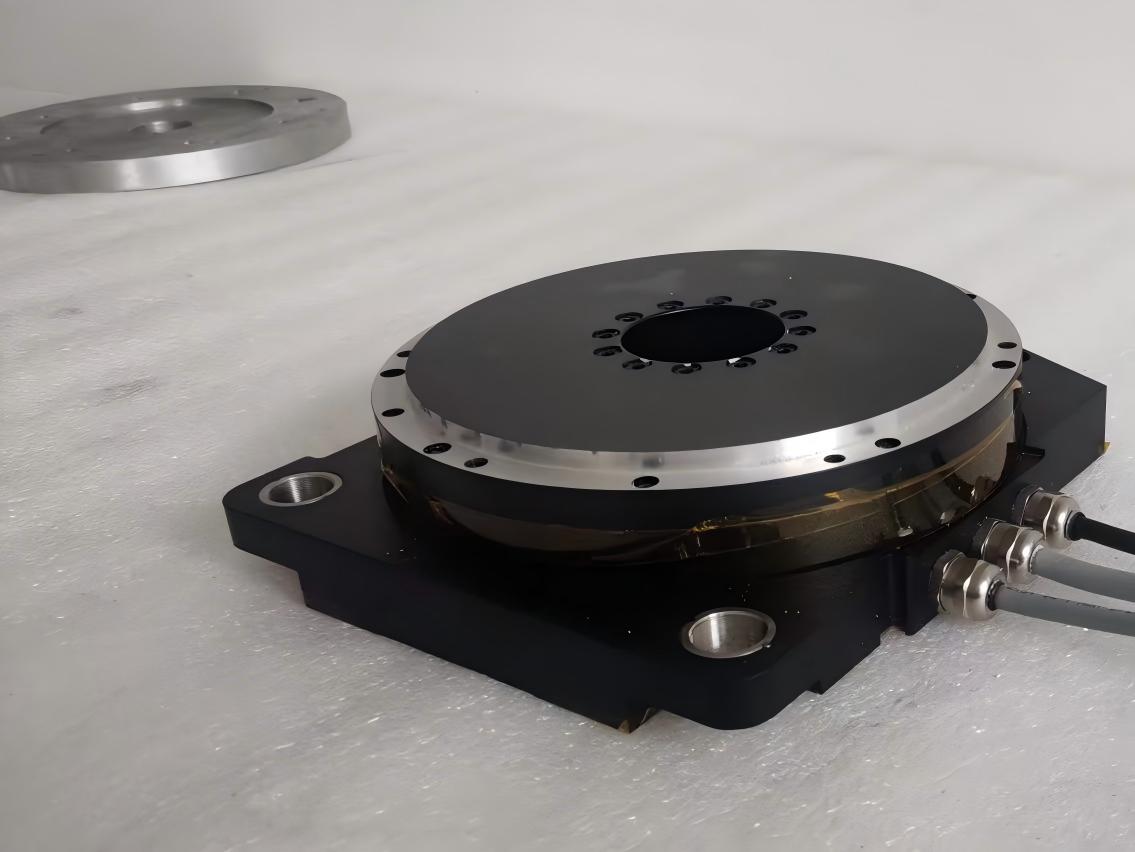

Une table rotative ultra-mince utilise une structure plate en forme de disque pour réduire la hauteur de l'ensemble. Cela facilite l'intégration du mécanisme rotatif directement dans la plateforme de l'équipement, évitant ainsi le montage d'un actionneur volumineux en dessous.

Cet avantage structurel est particulièrement utile pour les machines d'inspection compactes et les équipements de laboratoire où l'espace disponible dans la direction Z est limité.

La table rotative robuste offre une surface de travail stable. Des trous de fixation standardisés peuvent être disposés sur la plateforme, permettant ainsi de monter directement sur la surface rotative des pièces, des dispositifs de fixation, des composants optiques ou des outils de contrôle.

Au lieu de concevoir une structure de montage mécanique supplémentaire autour du moteur, les fabricants d'équipements peuvent intégrer directement l'unité rotative dans l'architecture de la machine.

Rotation de haute précision sans jeu mécanique

Le jeu est l'un des facteurs importants qui affectent la précision du positionnement rotatif.

Dans un mécanisme rotatif à engrenages classique, le jeu mécanique entre les composants de transmission peut créer une différence entre le mouvement commandé et le mouvement de sortie réel, notamment lorsque le sens de rotation change.

Une table rotative à entraînement direct supprime l'étage de réduction mécanique de la transmission. De ce fait, il n'y a pas de jeu dans la boîte de vitesses entre le moteur et la plateforme rotative.

Cette architecture est donc particulièrement intéressante pour les applications impliquant des mouvements fréquents de faible amplitude, un positionnement bidirectionnel et un balayage continu.

Par exemple, dans un système d'alignement optique, la table rotative peut effectuer des mouvements de va-et-vient répétés par petits angles, tandis que le système de vision contrôle le résultat de l'alignement. Une architecture à entraînement direct permet un mouvement bidirectionnel plus fluide, sans le jeu mécanique inhérent à un réducteur.

Pour les applications semi-conducteurs et optiques, où les erreurs angulaires peuvent affecter directement les résultats d'inspection, cela peut devenir un avantage significatif au niveau du système.

Pourquoi l'entraînement direct est-il précieux pour l'inspection des plaquettes de semi-conducteurs ?

L'inspection des semi-conducteurs est un bon exemple de situation où compacité et précision doivent être atteintes simultanément.

Lors de l'inspection de plaquettes, la pièce peut devoir tourner en continu ou par à-coups pendant que des images sont capturées par une caméra, un microscope ou un système d'inspection optique. Le mouvement de rotation doit être suffisamment stable pour préserver la qualité de l'image tout en assurant un positionnement angulaire précis.

Une table rotative à entraînement direct ultra-mince peut être intégrée directement à la plateforme d'inspection. La plaquette ou le dispositif de fixation peut être monté sur la table rotative robuste, tandis que le moteur à entraînement direct assure un mouvement angulaire contrôlé.

Cette architecture peut contribuer à résoudre plusieurs problèmes courants liés à la conception des équipements, notamment l'espace d'installation limité, le jeu de transmission indésirable, les vibrations mécaniques, les structures de transmission complexes et la gestion difficile des câbles.

Pour les équipements d'inspection à grande vitesse, l'avantage ne réside pas simplement dans la « haute précision ». Le principal atout est que le système de mouvement rotatif peut devenir un élément plus simple de l'architecture globale de la machine.

Application dans les équipements de tri de puces à grande vitesse

Les systèmes de tri de copeaux imposent des exigences différentes en matière de mouvement rotatif.

L'axe rotatif peut devoir effectuer des mouvements d'indexation répétés, des accélérations et des décélérations rapides, ainsi qu'un positionnement précis avant qu'une puce ne soit inspectée, triée, prélevée ou transférée.

Dans ce type d'applications, la réduction de la chaîne de transmission mécanique contribue à simplifier le système de mouvement. L'architecture à entraînement direct permet à la plateforme rotative de répondre directement aux commandes du moteur, sans attendre l'intervention d'un réducteur.

Il en résulte une solution de mouvement rotatif compacte, adaptée aux stations d'automatisation où l'indexation à grande vitesse et le positionnement précis doivent coexister.

Sa structure plate facilite également l'intégration de la plateforme rotative dans des configurations d'équipements compactes, notamment lorsque plusieurs mécanismes d'inspection ou de tri doivent être disposés autour d'une petite zone de travail.

L'alignement des lentilles optiques nécessite des micromouvements fluides.

Les systèmes optiques nécessitent souvent un réglage angulaire extrêmement précis.

Lors de l'alignement des lentilles ou de l'étalonnage coaxial, le système peut avoir besoin d'effectuer de très petits mouvements tout en surveillant le signal optique ou l'image capturée par un capteur.

Un mécanisme rotatif produisant des vibrations, un jeu mécanique ou un mouvement irrégulier à basse vitesse peut rendre ce processus plus difficile.

Un moteur rotatif à entraînement direct fournit le couple directement sur l'axe de rotation, ce qui le rend adapté aux applications où une rotation fluide à basse vitesse et un réglage angulaire précis sont plus importants qu'une réduction mécanique.

Sa structure compacte permet également de positionner l'axe de rotation près des composants optiques, aidant ainsi les concepteurs d'équipements à réduire la taille de l'ensemble du mécanisme d'alignement.

Rotation stable pour les systèmes d'inspection AOI

L'équipement AOI nécessite une acquisition d'images cohérente sur toute la zone d'inspection.

Lorsqu'un panneau d'affichage, un composant électronique ou toute autre pièce est monté sur une plateforme rotative, le mouvement de rotation doit rester fluide pendant que le système de vision capture des images en continu.

Un changement soudain de vitesse ou de petites erreurs mécaniques peuvent affecter la qualité de l'image et la cohérence de l'inspection.

Une table rotative à entraînement direct ultra-mince assure un mouvement de rotation continu tout en conservant une structure machine compacte. La plateforme robuste offre une surface de montage stable pour la pièce ou le dispositif de fixation, tandis que l'architecture à entraînement direct élimine le jeu de transmission d'un mécanisme à engrenages classique.

Cette architecture est donc adaptée à l'inspection AOI, à l'inspection optique, à l'inspection de composants électroniques et aux systèmes de vision de précision.

Une solution compacte pour l'inspection des plaquettes photovoltaïques

On retrouve les mêmes exigences en matière de mouvement dans l'inspection des plaquettes photovoltaïques.

Les plaquettes de silicium et autres pièces minces peuvent nécessiter une inspection multi-angles pour identifier les défauts de surface, les écarts dimensionnels ou autres anomalies de fabrication.

La table rotative doit assurer un mouvement stable sans occuper un espace excessif autour de la zone d'inspection.

Une plateforme rotative à entraînement direct ultra-mince peut être intégrée directement dans un équipement d'inspection photovoltaïque compact, permettant ainsi au dispositif de fixation de la plaquette et au système d'inspection de rester proches l'un de l'autre.

Pour les fabricants d'équipements, l'avantage ne réside donc pas uniquement dans le moteur lui-même, mais aussi dans la possibilité de concevoir une architecture d'inspection rotative plus compacte et plus simple.

Quand les ingénieurs doivent-ils choisir une table rotative à entraînement direct ?

Une table rotative à entraînement direct est particulièrement intéressante lorsque la machine doit répondre à plusieurs exigences simultanément.

Si l'équipement requiert une grande précision de positionnement angulaire, des mouvements bidirectionnels fréquents, une rotation fluide à basse vitesse, un espace d'installation vertical compact et une structure de transmission mécanique simple, l'entraînement direct peut être une solution idéale.

En revanche, si l'application nécessite un couple de sortie extrêmement élevé à faible vitesse de moteur, une réduction mécanique importante ou un rapport charge/moteur élevé, une solution à engrenages telle qu'un réducteur harmonique ou un réducteur planétaire de précision peut être plus appropriée.

Le choix doit donc se fonder sur le profil de mouvement réel plutôt que de simplement sélectionner la technologie présentant la plus grande précision nominale.

Table rotative à entraînement direct vs. mécanismes rotatifs à engrenages

Pour les concepteurs d'équipements, la principale différence réside dans l'architecture de transmission.

Un mécanisme rotatif à engrenages utilise un moteur et un réducteur pour convertir la vitesse en couple. Il permet d'obtenir une densité de couple élevée et une structure radiale compacte, ce qui rend les transmissions harmoniques et planétaires intéressantes pour de nombreuses applications d'automatisation.

Une table rotative à entraînement direct supprime l'étage de réduction et place le moteur directement sur l'axe de rotation. Ceci permet de réduire les erreurs de transmission mécanique et d'obtenir un mouvement de rotation très réactif.

Par conséquent, les moteurs à entraînement direct et les variateurs harmoniques ne sont pas des technologies concurrentes dans toutes les applications. Ils répondent à des problèmes d'ingénierie différents.

Pour les systèmes d'inspection de précision où un faible jeu, une transmission directe du couple, un mouvement fluide et une conception ultra-mince sont essentiels, l'entraînement direct peut s'avérer très avantageux. Pour les applications exigeant un couple de sortie élevé, des rapports de réduction importants et une capacité de charge mécanique supérieure, une solution harmonique ou planétaire peut être plus appropriée.

Cette distinction offre également aux fabricants d'équipements une plus grande flexibilité lors de la conception de différentes générations d'équipements d'automatisation.

Conçu pour l'intégration dans des équipements d'automatisation compacts

L'un des avantages les plus pratiques d'une table rotative à entraînement direct ultra-mince est qu'elle peut être considérée comme un module de mouvement plutôt que comme un simple moteur.

La plateforme rotative offre une surface de montage directe, tandis que sa structure plate permet son intégration au bâti de la machine. Les trous de fixation standard simplifient l'installation, et la plateforme robuste peut supporter directement la pièce ou l'outillage.

Cela réduit le besoin de raccords supplémentaires, de supports de montage et de structures de transmission.

Pour les constructeurs de machines, cela peut se traduire par une conception mécanique plus épurée, un assemblage plus facile, un espace d'installation réduit et une plus grande liberté dans la disposition des capteurs et des composants d'inspection.

Solutions de transmission directe HONPINE pour équipements de précision

HONPINE développe des composants de mouvement de précision pour la robotique, l'automatisation, les équipements pour semi-conducteurs, les systèmes optiques, les équipements CNC et d'autres applications de haute précision.

Pour les applications nécessitant un mouvement rotatif direct, la technologie DD Motor offre une solution pour un mouvement rotatif à haute vitesse et haute précision sans étage de réduction intermédiaire.

Lorsque l'application requiert des rapports de réduction et un couple de sortie plus élevés, HONPINE propose également des réducteurs harmoniques et des actionneurs rotatifs harmoniques. Pour les applications exigeant une densité de couple élevée et une transmission de précision, mais où l'architecture de mouvement se prête mieux à une solution à engrenages, les réducteurs planétaires de précision constituent une alternative.

Pour les applications robotiques, ces technologies peuvent être combinées avec les moteurs d'articulation robotique et les modules d'articulation robotique intégrés de HONPINE, permettant aux fabricants d'équipements de sélectionner une architecture de mouvement en fonction des exigences réelles de chaque axe.

Cela fait que le processus de sélection ne consiste plus seulement à choisir une seule « meilleure » technologie de transmission, mais davantage à adapter la solution de mouvement à l'application.

Conclusion

Le développement d'équipements compacts pour semi-conducteurs, optique, AOI, photovoltaïque et automatisation de laboratoire engendre de nouvelles exigences pour les systèmes de mouvement rotatif. Les ingénieurs doivent de plus en plus atteindre une grande précision de positionnement sans compromettre la compacité, la rapidité de réponse ni la simplicité mécanique de la machine.

La table rotative à entraînement direct ultra-mince répond à ces exigences en combinant une structure plate et compacte avec une transmission directe du couple et un mouvement de rotation sans jeu. Sa plateforme de travail robuste et son interface de montage standardisée facilitent également son intégration directe dans les équipements d'automatisation compacts.

Pour l'inspection des plaquettes de semi-conducteurs, le tri des puces, l'alignement des lentilles optiques, l'inspection AOI, l'inspection des plaquettes photovoltaïques et les systèmes d'étalonnage de précision, la question essentielle n'est pas simplement le couple maximal que peut produire un moteur rotatif. Il s'agit plutôt de savoir si l'architecture rotative dans son ensemble peut garantir la précision, la fluidité, la réactivité et l'efficacité d'installation requises, compte tenu de l'espace disponible dans la machine.

C’est là qu’un moteur rotatif à entraînement direct ultra-mince et une table rotative peuvent offrir un avantage technique significatif.
