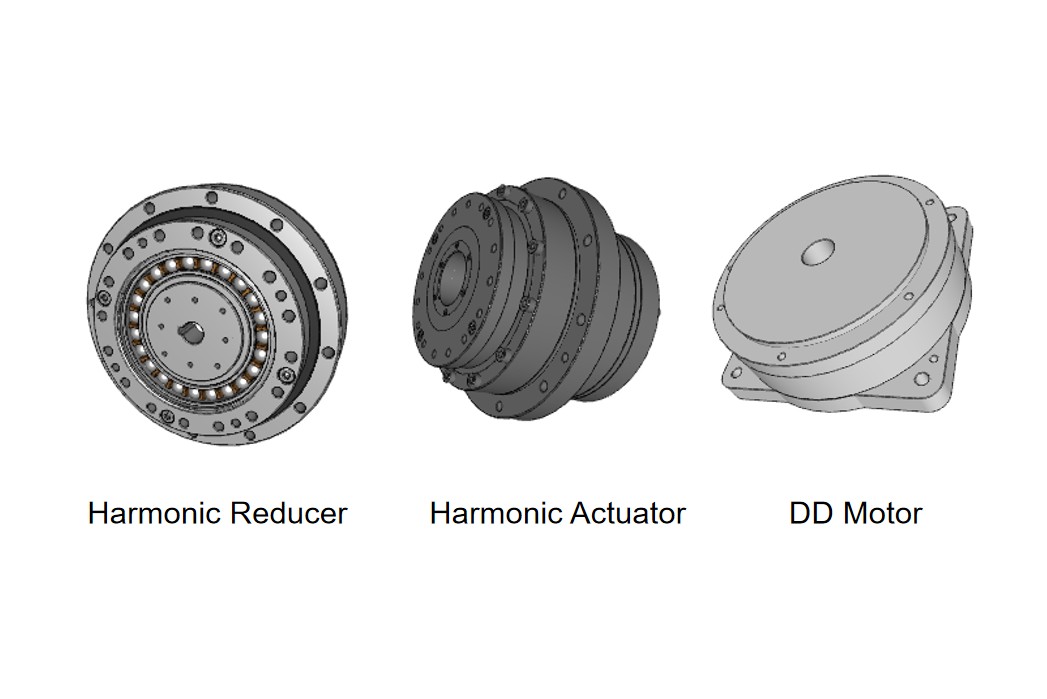

Actionneur rotatif harmonique vs réducteur harmonique vs moteur couple à entraînement direct pour les équipements d’encapsulation des semi-conducteurs

Introduction

L'essor des technologies d'encapsulation de semi-conducteurs avancées exerce une pression simultanée sur la précision de placement, le débit des équipements, la répétabilité et la stabilité des mouvements à long terme. À mesure que les procédés de collage de puces, d'alignement de plaquettes, d'inspection des puces et d'encapsulation haute densité évoluent vers des tolérances plus strictes et des temps de cycle plus courts, l'axe de rotation n'est plus un simple mécanisme de changement de position angulaire.

Pour les fabricants de machines d'emballage, la question technique la plus pertinente est la suivante :

Lorsqu'un axe rotatif de précision est requis, la machine doit-elle utiliser un actionneur rotatif harmonique , un réducteur harmonique avec servomoteur ou un moteur couple à entraînement direct ?

La réponse dépend de la façon dont l'axe rotatif est censé gérer l'inertie de la charge, l'accélération, le temps de stabilisation, le positionnement angulaire, la rigidité torsionnelle, la dérive thermique, l'intégration mécanique et la stabilité en cycle continu.

Ceci est particulièrement important pour les équipements de collage de puces et d'encapsulation avancée. Un axe rotatif peut n'avoir à effectuer qu'une petite correction angulaire, mais il peut être amené à répéter ce mouvement des milliers de fois tout en conservant une grande stabilité de positionnement. Une spécification de précision nominale ne suffit donc pas à déterminer si une solution de mouvement est adaptée à un équipement de production.

1. Pourquoi le mouvement rotatif est devenu plus crucial dans l'emballage avancé

Les exigences de précision en matière de conditionnement des semi-conducteurs sont de plus en plus transférées au système de mouvement sous-jacent au processus.

Dans les boîtiers conventionnels, les tolérances de positionnement peuvent être relativement importantes. En revanche, dans les procédés de flip-chip, d'encapsulation avancée, d'intégration de chiplets et autres procédés d'encapsulation haute densité, la marge d'alignement devient beaucoup plus réduite.

Le système de mouvement doit donc maintenir :

• Répétabilité de positionnement élevée

• Faible erreur angulaire

• Rigidité torsionnelle élevée

• Réponse dynamique stable

• Faibles vibrations

• Temps de stabilisation court

• Dérive thermique faible

Performances constantes lors de longs cycles de production

Plus important encore, la précision et le débit ne peuvent être évalués séparément.

Un axe rotatif qui atteint sa position cible avec précision mais nécessite un temps de stabilisation excessif peut réduire le rendement par heure. Inversement, une augmentation de l'accélération sans rigidité structurelle suffisante peut engendrer des vibrations et allonger le temps de stabilisation effectif.

Cela crée un objectif d'ingénierie plus réaliste :

L'objectif n'est pas simplement une précision accrue, mais le maintien de la précision requise au temps de cycle cible tout au long d'une production continue.

C’est là que le choix de l’architecture de la transmission rotative ou du moteur devient important.

2. Qu’est-ce qui détermine réellement les performances de positionnement rotatif ?

Pour les équipements d'encapsulation de semi-conducteurs, il est facile de se concentrer sur les spécifications d'un seul composant.

Par exemple:

• Résolution de l'encodeur

• Jeu du réducteur d'harmoniques

• Couple moteur

• Répétabilité de la plateforme

Mais les performances finales de l'axe de rotation sont déterminées par la chaîne cinématique complète.

Un système simplifié peut être considéré comme :

Moteur → Transmission → Roulement → Structure rotative → Encodeur → Commande servo

Le moindre point faible de cette chaîne peut devenir le facteur limitant.

Le premier paramètre à déterminer est l'inertie de rotation totale :

• Jtotal = Jplatform + Jworkpiece + Jfixture + Jother

• Lors de l'accélération :

• Tacc = Jtotal × α

• où:

• Tacc = couple d'accélération

• Jtotal = inertie de rotation totale

• α = accélération angulaire

Cela devient particulièrement important pour les applications d'indexation.

Une machine d'encapsulation de semi-conducteurs peut ne pas nécessiter une rotation continue à grande vitesse. Elle peut en revanche effectuer de manière répétée les opérations suivantes :

accélérer → tourner → décélérer → se stabiliser → traiter → redémarrer

Dans ces conditions, le couple d'accélération et le comportement en régime transitoire peuvent être plus importants que la vitesse maximale nominale.

3. Le véritable compromis : précision, débit et architecture mécanique

Le document original que vous avez fourni soulève un point important :

La précision n'est pas synonyme de rendement.

Une spécification telle que ±3 μm à 3σ n'est qu'un indicateur de performance statique ou spécifié. Dans les équipements de production, le problème le plus complexe consiste à maintenir cette performance dans des conditions de tolérance aux variations de tolérance.

• Fonctionnement à haute fréquence

• changements thermiques

• Accélération et décélération répétées

• Charges variables

• Longues périodes de fonctionnement

C’est pourquoi les concepteurs d’équipements pour semi-conducteurs accordent une attention croissante à la stabilité thermique, à la rigidité structurelle, à l’architecture de rétroaction et à la compensation de mouvement.

Le même principe s'applique à l'axe de rotation.

Une solution rotative doit donc être évaluée non pas simplement par :

« Quelle est l’ampleur des réactions négatives ? »

mais par :

Avec quelle rapidité et quelle régularité l'axe peut-il atteindre la position angulaire requise et rester stable dans les conditions de production ?

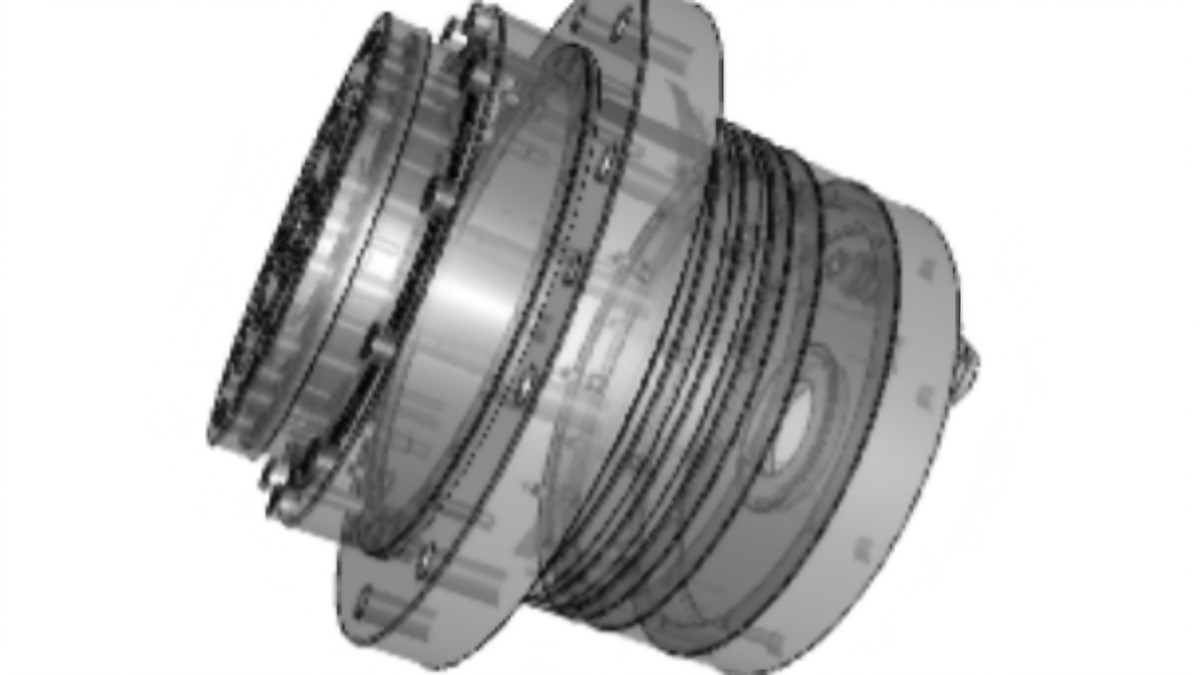

4. Actionneur rotatif harmonique : quand l’intégration et la densité de couple sont importantes

Pour les équipements semi-conducteurs, un actionneur rotatif harmonique est particulièrement intéressant lorsque l'axe rotatif doit combiner une densité de couple élevée, un faible jeu, une installation compacte et une commande de mouvement intégrée.

Contrairement à une architecture classique moteur-réducteur, un actionneur intégré permet de réduire le nombre d'interfaces mécaniques au sein de l'axe de rotation.

Cela peut s'avérer précieux dans :

• équipement de collage de puces

• Positionnement des plaquettes

• Alignement des puces

• Inspection rotative

• Indexation de précision

• Inspection des emballages

• Modules d'automatisation compacts pour semi-conducteurs

L'avantage principal ne réside pas simplement dans le fait que l'actionneur comporte plusieurs composants.

La question la plus importante est :

L'architecture intégrée peut-elle simplifier la chaîne d'erreurs mécaniques tout en maintenant les performances dynamiques requises ?

Pour les équipements d'emballage compacts, cela peut constituer un avantage significatif.

5. Réducteur d'harmoniques : Plus de liberté pour la conception des systèmes de mouvement des équipementiers

Un réducteur d'harmoniques adopte une approche différente.

Au lieu d'intégrer le moteur et la transmission, le réducteur devient partie intégrante de l'architecture de mouvement propre au constructeur.

Cela permet aux ingénieurs de sélectionner indépendamment :

• Servomoteur

• inertie du moteur

• Encodeur

• servomoteur

• Plateforme de contrôle

• Rapport de réduction

• disposition des paliers

• Boîtier mécanique

Cette flexibilité peut s'avérer particulièrement utile pour les fabricants d'équipements pour semi-conducteurs qui disposent déjà de plateformes servo standardisées.

Par exemple, si une plateforme d'équipement utilise une famille de servomoteurs de 400 W ou 750 W sur plusieurs axes, un réducteur harmonique peut être adapté à ce moteur en fonction des exigences réelles d'inertie et de couple.

L'avantage en matière d'ingénierie réside donc dans la flexibilité du système plutôt que dans son intégration.

Cela rend le réducteur harmonique particulièrement adapté aux axes rotatifs personnalisés et aux plateformes d'équipements OEM.

6. Moteur couple à entraînement direct : suppression de l’étage de réduction

Le moteur à couple à entraînement direct aborde le même problème dans la direction opposée.

Au lieu d'augmenter le couple de sortie par un rapport de réduction, le moteur génère directement le couple de rotation requis.

Cela élimine l'étape de réduction mécanique.

Pour les équipements semi-conducteurs, cela peut s'avérer intéressant lorsque l'axe de rotation nécessite :

• Réponse dynamique élevée

• Rotation fluide

• Erreur de transmission mécanique minimale

• Accélération et décélération rapides

• mouvement rotatif continu

• Haute résolution angulaire

Cependant, la suppression du réducteur n'élimine pas automatiquement toutes les erreurs de mouvement.

Le résultat final reste tributaire de :

Moteur + Encodeur + Roulement + Structure rotative + Commande + Stabilité thermique

Une architecture à entraînement direct doit donc être évaluée comme un système complet.

7. Quelle architecture est la meilleure pour le collage de puces ?

C’est à ce stade que les trois technologies devraient être comparées du point de vue de la conception concrète des équipements.

Une machine de collage de puces peut utiliser plusieurs axes de mouvement.

Le système X/Y assure un positionnement précis, tandis qu'un axe θ peut compenser l'erreur angulaire entre la puce et le substrat.

L'axe θ nécessite généralement :

• petite correction angulaire

• Répétabilité élevée

• Séparation rapide

• Faibles vibrations

• Performance stable sur des cycles répétés

Pour ce type d'axe, un actionneur rotatif harmonique peut offrir un équilibre utile entre densité de couple, compacité, rapport de réduction et performances de positionnement.

Un réducteur harmonique devient intéressant lorsque le fabricant d'équipement d'origine (OEM) possède déjà un servomoteur de prédilection et souhaite un contrôle total sur la combinaison moteur-transmission.

Un moteur à entraînement direct peut être préféré lorsque la réponse dynamique et le contrôle rotatif direct sont plus importants que la multiplication du couple.

Par conséquent, la décision appropriée dépend de l'architecture de la machine et non pas uniquement du nom de la technologie.

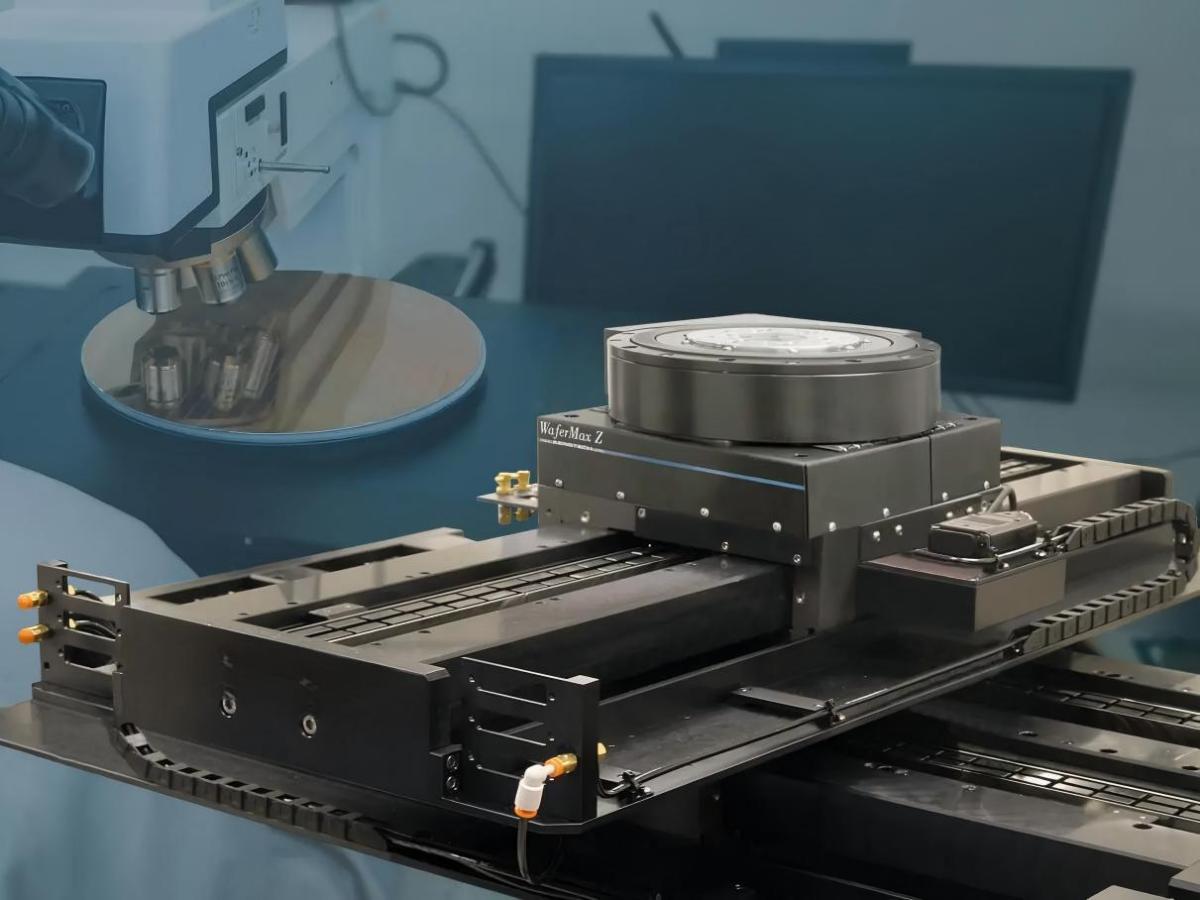

8. Mouvement rotatif pour l'alignement et l'inspection des plaquettes

L'alignement et l'inspection des plaquettes introduisent un autre ensemble d'exigences.

L'axe rotatif peut devoir fonctionner de concert avec :

Vision → Calcul de position → Correction rotative → Retour d'information du servomoteur

L’angle de correction peut être faible, mais le mouvement peut se produire de manière répétée tout au long du cycle de production.

Les paramètres importants sont les suivants :

• Précision du positionnement angulaire

• Répétabilité

• Temps de règlement

• Résolution de l'encodeur

• rigidité mécanique

• Dérive thermique

Un actionneur rotatif harmonique peut s'avérer avantageux lorsque l'axe nécessite une réduction élevée et une intégration compacte.

Un moteur à entraînement direct peut s'avérer avantageux lorsque l'application requiert une réponse dynamique élevée et une rotation continue et fluide.

Un réducteur harmonique peut constituer une solution flexible lorsque le fabricant d'équipements souhaite intégrer sa propre architecture de moteur et de servomoteur.

9. Indexation de précision : ne négligez pas le couple d'accélération

La logique de calcul de votre document original est particulièrement précieuse ici.

Pour une table rotative d'indexage :

Tacc = J × α

Le couple moteur requis n'est pas déterminé uniquement par la masse de la charge.

Le concepteur doit prendre en compte :

• inertie de la table rotative

• Répartition des pièces

• inertie du dispositif

• angle de rotation

• Temps d'accélération

• Temps de décélération

• Temps de cycle

Par exemple, une table rotative supportant plusieurs composants semi-conducteurs peut avoir un moment d'inertie relativement élevé même lorsque sa masse totale n'est pas particulièrement importante.

Si l'équipement tente de raccourcir le temps de cycle en augmentant l'accélération, le couple d'accélération requis augmente en conséquence.

Cela crée une relation directe :

Temps de cycle plus court → accélération plus élevée → demande de couple plus élevée → exigences structurelles et de contrôle plus élevées

Par conséquent, le simple choix d'un réducteur en fonction du couple de sortie nominal est insuffisant.

10. Réducteur harmonique et actionneur rotatif harmonique : l’adaptation d’inertie est essentielle

Lorsqu'on utilise un servomoteur avec un réducteur harmonique ou un actionneur rotatif harmonique, l'inertie de la charge réfléchie du côté moteur est approximativement :

• Jc-moteur = Jcharge / i²

• où i est le taux de réduction.

C’est l’une des raisons pour lesquelles un rapport de réduction élevé peut être utile dans les systèmes rotatifs de précision.

Toutefois, les concepteurs ne doivent pas interpréter un taux de réduction plus élevé comme étant automatiquement meilleur.

Un ratio excessivement élevé peut avoir les conséquences suivantes :

• vitesse de sortie maximale

• réponse dynamique

• efficacité de transmission

• Plage de fonctionnement du moteur

Il convient donc de sélectionner le ratio correct en équilibrant :

Couple + Inertie + Vitesse + Temps de stabilisation + Durée du cycle

plutôt que de choisir le taux de réduction le plus élevé disponible.

11. Transmission directe vs. transmission harmonique : la principale différence technique

La comparaison devient plus claire lorsqu'on l'observe du point de vue de la chaîne cinématique.

Transmission harmonique

Servomoteur → Réducteur harmonique → Charge rotative

ou

Moteur intégré → Réducteur harmonique → Charge rotative

L'étage de réduction permet de multiplier le couple et permet à un moteur plus petit et plus rapide d'entraîner une charge plus importante.

Entraînement direct

Moteur de couple → Charge rotative

Le moteur entraîne directement la charge.

Cela signifie:

• Solution harmonique

Plus adapté à :

• Couple élevé

• Rapport de réduction élevé

• Installation compacte

• Indexation de précision

• Axes rotatifs à charge élevée

• Solution à entraînement direct

Plus adapté à :

• Réponse dynamique élevée

• rotation continue

• Mouvement fluide

• Positionnement à grande vitesse

Applications où la réduction mécanique est indésirable

Aucune des deux architectures ne devrait être considérée comme universellement supérieure.

12. Qu'en est-il des tables rotatives creuses ?

Le document original met également en lumière une application importante : les plateformes rotatives creuses.

Les équipements pour semi-conducteurs doivent fréquemment acheminer :

• Câbles

• Tubes pneumatiques

• Lignes d'aspiration

• Câblage du capteur

• composants optiques

• au centre d'un axe de rotation.

Une architecture rotative creuse peut donc offrir des avantages mécaniques significatifs.

Pour les applications où l'axe de rotation nécessite également :

• Rapport de réduction élevé

• Faible réaction

• Couple élevé

• Intégration compacte

Un actionneur rotatif harmonique à structure creuse peut constituer une alternative à une table rotative creuse classique.

Les principaux paramètres de sélection doivent inclure :

• diamètre creux

• Couple de sortie

• Charge radiale

• Charge axiale

• Moment autorisé

• Répétabilité

• vitesse maximale

Ceci est particulièrement pertinent pour les équipements semi-conducteurs où le cheminement des câbles et l'intégration des capteurs internes peuvent affecter directement l'agencement de la machine.

13. Que doivent comparer les ingénieurs en équipements pour semi-conducteurs ?

Au lieu de se contenter de comparer les spécifications des catalogues, les ingénieurs devraient élaborer une matrice d'évaluation au niveau du système.

La conclusion importante est la suivante :

La solution correcte est déterminée par le profil de mouvement requis, et non simplement par la spécification de précision nominale.

14. Comment la stabilité thermique modifie la sélection

Il s'agit d'un aspect de votre texte original qui, à mon avis, devrait être beaucoup plus mis en valeur dans l'article de HONPINE.

Dans le domaine du conditionnement des semi-conducteurs, la machine peut fonctionner en continu pendant de nombreuses heures.

Même si l'axe de rotation atteint sa position cible avec précision au démarrage, la dilatation thermique peut progressivement modifier :

• position du palier

• Dimensions mécaniques

• Référence de l'encodeur

• Caractéristiques du moteur

• Comportement de transmission

Par conséquent, les ingénieurs doivent évaluer :

Précision initiale + dérive thermique + répétabilité à long terme

plutôt que la seule précision initiale.

Ceci est particulièrement important lorsque l'équipement vise une précision de placement de l'ordre du micromètre.

Pour cette raison, l'actionneur rotatif ou le réducteur doit être évalué conjointement avec :

• structure mécanique

• génération de chaleur

• Sélection du moteur

• Emplacement de l'encodeur

• Compensation du contrôle

• conception thermique de la machine

15. Comment choisir entre les trois solutions ?

Une décision d'ingénierie pratique peut être résumée comme suit.

Choisissez un actionneur rotatif harmonique lorsque :

• L'axe de rotation doit être compact

• Un couple de sortie élevé est nécessaire

• Un faible jeu est important

• Un taux de réduction élevé est utile

• L'architecture intégrée peut simplifier la machine

• L'équipement dispose d'un espace d'installation limité.

• Choisissez un réducteur d'harmoniques lorsque :

• Le constructeur a déjà un servomoteur de prédilection.

• Le choix du moteur doit rester flexible

• L'axe de rotation est hautement personnalisé.

Le fabricant souhaite une conception indépendante du moteur et de la transmission.

Il est nécessaire de prendre en charge des moteurs de différentes tailles.

Choisissez un moteur à couple à entraînement direct lorsque :

• Une réponse dynamique élevée est essentielle

• Une rotation continue est nécessaire

• Un mouvement fluide est important

• La réduction mécanique doit être éliminée

• Le moteur peut fournir directement le couple de sortie requis.

16. Un meilleur principe de sélection pour les équipements d'encapsulation de semi-conducteurs

Pour les équipements semi-conducteurs, le processus de sélection doit suivre la séquence suivante :

Exigences du processus

↓

Précision et répétabilité

↓

Profil de mouvement

↓

inertie de la charge

↓

Couple requis

↓

Temps de règlement

↓

stabilité thermique

↓

architecture mécanique

↓

sélection moteur / réducteur / actionneur

C'est plus fiable que de commencer par :

« Quel réducteur offre la plus grande précision ? »

Car la plus haute précision au niveau des composants ne produit pas nécessairement les meilleures performances au niveau de la machine.

17. Le rôle de HONPINE dans le mouvement rotatif de précision

C’est là que HONPINE peut naturellement s’insérer dans l’article sans le transformer en publicité pour un produit.

Pour les équipements d'encapsulation de semi-conducteurs, HONPINE propose trois approches de mouvement rotatif complémentaires.

Actionneur rotatif harmonique

Pour les axes rotatifs intégrés compacts nécessitant :

précision + densité de couple + faible jeu + intégration

Réducteur harmonique de précision

Pour les équipementiers qui exigent :

Adaptation moteur flexible + architecture de transmission personnalisée + positionnement précis

Moteur de couple sans cadre

Pour les applications nécessitant :

Entraînement direct + réponse dynamique élevée + mouvement de rotation fluide

Ces trois solutions ne sont pas destinées à se substituer les unes aux autres.

Ils répondent à différentes priorités d'ingénierie au sein d'un même marché du mouvement de précision.

Conclusion

Le développement des solutions d'encapsulation de semi-conducteurs avancées pousse les fabricants d'équipements à améliorer non seulement la précision de placement, mais aussi le débit UPH, le temps de stabilisation, la stabilité thermique et la répétabilité à long terme.

Pour les systèmes de mouvement rotatif, le choix entre un actionneur rotatif harmonique, un réducteur harmonique et un moteur couple à entraînement direct doit donc se baser sur le profil de mouvement complet plutôt que sur une seule spécification de catalogue.

Un actionneur rotatif harmonique est particulièrement adapté lorsque la densité de couple élevée, la compacité, le faible jeu et l'intégration au système sont importants.

Un réducteur harmonique offre une plus grande flexibilité lorsque les équipementiers souhaitent sélectionner leur propre servomoteur et concevoir un système de transmission personnalisé.

Un moteur à entraînement direct est intéressant lorsque la réponse dynamique élevée, le mouvement fluide et le contrôle direct de la charge sont les principales exigences.

Pour les équipements de collage de puces, d'alignement de plaquettes, d'indexage de précision, d'inspection rotative, d'AOI et d'encapsulation de semi-conducteurs, la sélection finale doit être basée sur :

inertie de la charge + couple + vitesse + accélération + temps de stabilisation + répétabilité + rigidité + stabilité thermique + espace d'installation.

L’objectif n’est pas simplement de sélectionner le composant présentant la plus haute précision nominale.

L'objectif est de concevoir un axe rotatif capable de maintenir la précision requise à la vitesse de production requise, de manière continue et fiable.
