Densité de couple dans les modules d’articulation harmoniques : un paramètre clé pour les bras robotiques légers et à espace restreint

Introduction

Lors du choix d'une articulation robotique, les ingénieurs s'appuient souvent sur le couple nominal, le couple maximal, le rapport de réduction, le jeu ou la précision de positionnement. Ces paramètres sont essentiels, mais ils n'expliquent pas toujours si un actionneur d'articulation est réellement adapté à un bras robotique compact ou léger.

Pour de nombreux systèmes robotiques, le véritable défi d'ingénierie consiste à générer un couple de sortie suffisant dans un espace mécanique limité et avec le moins de masse ajoutée possible.

C’est là que la densité de couple devient un paramètre important.

La densité de couple décrit le couple de sortie qu'un actionneur articulaire peut générer par rapport à sa masse ou à son volume. Un module d'articulation harmonique à haute densité de couple peut fournir un couple de sortie important sans nécessiter un actionneur proportionnellement plus volumineux.

Cette caractéristique est particulièrement précieuse dans les applications où le robot est soumis à des contraintes strictes concernant la taille des articulations, le poids total, la longueur des bras, la charge utile ou l'espace d'installation.

Les robots humanoïdes et les robots collaboratifs en sont des exemples bien connus, mais ce ne sont pas les seules applications où la densité de couple est importante. Les bras robotiques médicaux, les manipulateurs d'inspection, les mécanismes aérospatiaux, les robots sous-marins, les manipulateurs mobiles, les robots grimpeurs et autres bras robotiques spécialisés peuvent imposer des exigences encore plus élevées au rapport couple/poids et couple/volume de leurs articulations.

Pour ces systèmes, la question n'est pas simplement :

« Quel couple l’actionneur peut-il produire ? »

C'est:

« Quel couple de sortie utile l'actionneur peut-il fournir compte tenu des contraintes de taille et de poids disponibles ? »

Qu'est-ce que la densité de couple dans une articulation robotique ?

La densité de couple est généralement utilisée pour décrire la relation entre le couple de sortie d'un actionneur et l'une de ses caractéristiques physiques, le plus souvent la masse ou le volume.

Deux méthodes courantes d'évaluation sont :

Densité de couple basée sur la masse

Densité de couple = Couple de sortie / Masse de l'actionneur

Densité de couple volumique

Densité de couple = Couple de sortie / Volume de l'actionneur

La définition appropriée dépend de l'application.

Pour un robot mobile ou un manipulateur aérospatial, le couple par kilogramme peut être particulièrement important car la masse de l'actionneur affecte directement l'ensemble du système.

Pour un poignet robotisé, un mécanisme d'inspection compact ou un bras robotisé médical, le couple par unité de volume peut être tout aussi important car l'espace d'installation disponible peut être très limité.

Il est donc important de distinguer la densité de couple du couple nominal.

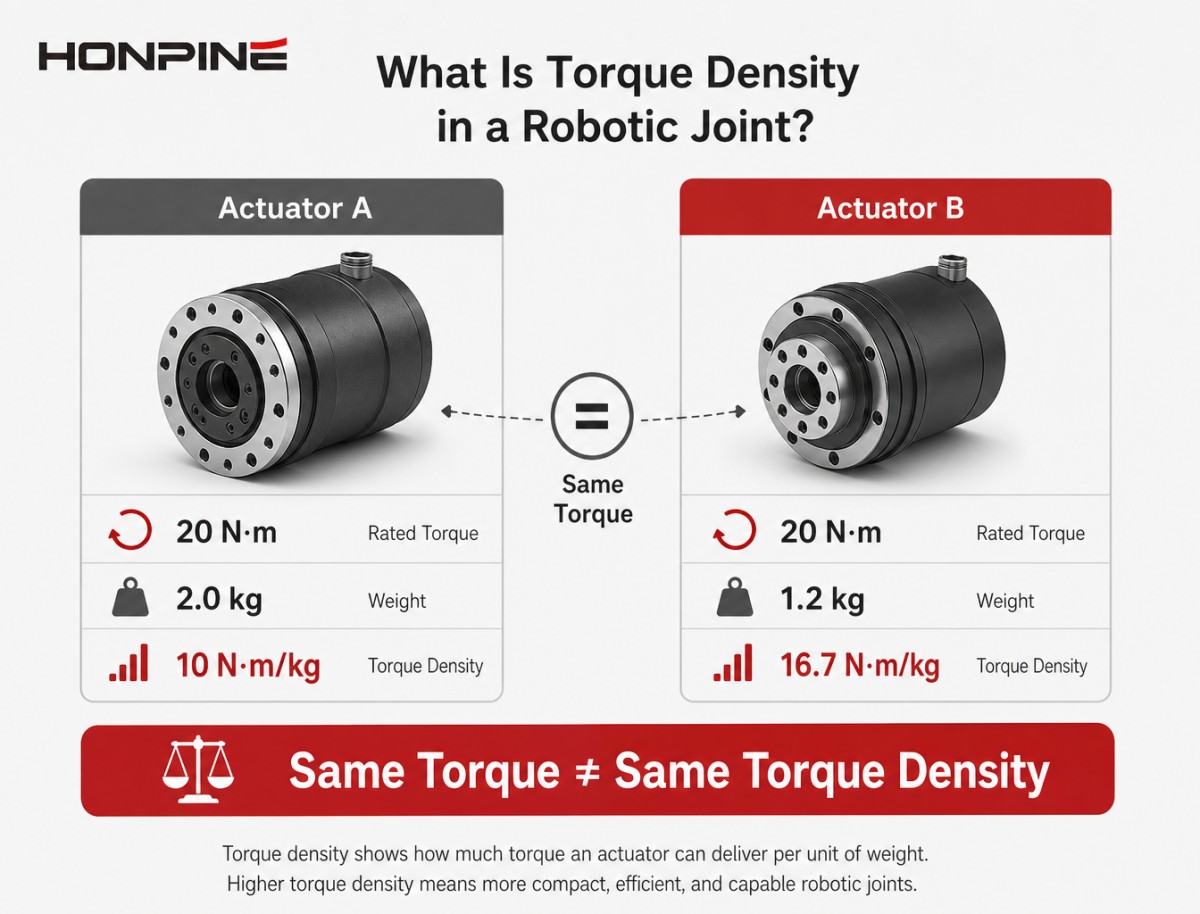

Deux modules d'articulation peuvent fournir le même couple de sortie de 20 N·m, mais si l'un pèse considérablement moins ou occupe un volume beaucoup plus petit, les deux solutions ont une valeur technique très différente.

Pourquoi la densité de couple est-elle plus importante que le couple nominal dans certains bras robotisés ?

Une articulation robotisée ne fonctionne pas de manière indépendante.

La masse et les dimensions d'une articulation influent sur les exigences des articulations qui la soutiennent. Ce facteur devient de plus en plus important à mesure que le bras robotique s'allonge ou s'allège.

Imaginez un bras robotique multi-axes transportant une charge utile à son extrémité. Les articulations proximales doivent supporter non seulement la charge utile, mais aussi les liaisons distales, les actionneurs des articulations distales, les câbles, les capteurs, les composants structurels et les charges dynamiques générées lors de l'accélération et de la décélération.

À mesure que la masse de l'actionneur augmente, le couple requis au niveau des articulations en amont peut également augmenter.

Cela crée un effet en cascade :

Masse de l'actionneur plus élevée → besoin de couple plus important au niveau de l'articulation proximale → actionneurs plus grands → masse du bras plus élevée → augmentation supplémentaire du couple requis

Un module de joint harmonique à haute densité de couple peut contribuer à réduire cet effet.

L'objectif n'est pas simplement de maximiser le couple de chaque articulation. Il s'agit plutôt d'atteindre les performances articulaires requises tout en maîtrisant la masse et la taille du bras robotique complet.

Relation entre la masse articulaire et les performances du bras robotique

L'importance de la densité de couple devient particulièrement évidente dans les bras robotiques articulés.

Le couple généré par une charge peut être approximé par :

T = F × L

où T est le couple, F est la force appliquée et L est le bras de levier.

Plus la distance entre la charge et l'articulation augmente, plus le couple requis augmente.

Cependant, la charge utile ne représente qu'une partie du problème. Le bras lui-même possède une masse, et cette masse produit également un couple gravitationnel.

Pour un bras robotique à longue portée, même des augmentations relativement faibles de la masse des composants distaux peuvent créer un besoin de couple supplémentaire substantiel au niveau des articulations proximales.

C’est pourquoi la conception d’actionneurs légers ne se résume pas à une simple réduction du poids du robot. Elle peut influencer les besoins en couple de l’ensemble de la chaîne cinématique.

Pourquoi les modules de joints harmoniques peuvent-ils supporter une densité de couple élevée ?

Un module de joint harmonique combine généralement plusieurs fonctions dans un ensemble compact, telles que le servomoteur, le réducteur harmonique, l'encodeur, le frein, l'électronique d'entraînement, les roulements, le boîtier et les composants de retour d'information ou de communication.

Comparé à une architecture conventionnelle composée de composants séparés, un module de joint harmonique intégré permet de réduire les boîtiers, les accouplements, les interfaces de montage et les composants structurels inutiles.

La transmission harmonique elle-même est également bien adaptée aux applications nécessitant des taux de réduction élevés dans un format compact.

Un réducteur harmonique peut offrir des rapports de réduction élevés, une grande précision de positionnement, un faible jeu, des dimensions compactes et une capacité de couple élevée par rapport à sa taille.

Lorsque ces caractéristiques sont combinées à un moteur correctement conçu et à une architecture de commande intégrée, l'actionneur harmonique qui en résulte peut fournir une solution compacte pour les articulations robotiques où l'espace et la masse sont des contraintes de conception importantes.

Toutefois, la densité de couple ne doit pas être évaluée à partir du seul réducteur.

Pour une articulation complète, les ingénieurs doivent prendre en compte la densité de couple de l'ensemble de l'actionneur, y compris le moteur, le réducteur, l'encodeur, le boîtier, les roulements, le frein, le variateur et les autres composants intégrés.

Densité de couple vs. Capacité de couple : pourquoi la différence est importante

Une erreur fréquente lors du choix d'un actionneur consiste à ne comparer que le couple nominal.

Considérons deux modules articulaires fournissant chacun un couple de sortie de 20 N·m. Si l'un des actionneurs pèse 2 kg et l'autre 1,2 kg, ils ont le même couple nominal mais des rapports couple/poids sensiblement différents.

Pour un robot industriel stationnaire monté sur une base rigide, cette différence n'est pas toujours critique.

Pour un manipulateur mobile léger, cependant, la réduction de la masse de chaque articulation peut avoir un impact beaucoup plus important au niveau du système.

Par conséquent, le choix de l'actionneur doit prendre en compte :

Couple requis + masse de l'actionneur + volume de l'actionneur + rapport cyclique + performances dynamiques + capacité thermique

plutôt que le couple nominal uniquement.

Applications où une densité de couple élevée devient particulièrement importante

Bras robotiques légers

Les bras robotiques légers sont conçus pour réduire la masse structurelle tout en conservant une charge utile et une rigidité suffisantes.

Étant donné que les actionneurs font partie de la structure mobile, la masse articulaire influe directement sur les exigences dynamiques du bras.

Un actionneur harmonique à haute densité de couple peut aider les concepteurs à maintenir un rendement articulaire suffisant tout en contrôlant le poids de l'ensemble mobile.

Ceci est particulièrement pertinent pour les bras robotiques légers à 6 axes et les manipulateurs industriels compacts.

Robots humanoïdes

Les robots humanoïdes imposent des contraintes importantes en matière de taille des articulations et de poids.

Les articulations des épaules, des coudes, des poignets, des hanches, des genoux et des chevilles doivent toutes s'intégrer dans une structure corporelle semblable à celle de l'être humain.

Augmenter la taille de l'actionneur peut fournir un couple plus important, mais cela peut également augmenter le poids et l'inertie du membre.

Une densité de couple élevée devient donc importante lorsque les concepteurs tentent d'obtenir des dimensions articulaires compactes, des membres légers, des rapports charge utile/poids élevés et un mouvement dynamique rapide.

Robots collaboratifs

Les robots collaboratifs privilégient souvent les structures mécaniques légères et les architectures articulaires compactes.

La réduction de la masse articulaire peut contribuer à diminuer l'inertie et faciliter l'obtention de mouvements réactifs et d'un comportement souple.

Pour les cobots à longs bras, l'effet est plus prononcé car la masse des articulations distales contribue à la charge supportée par les articulations proximales.

Bras robotiques médicaux

Les systèmes robotiques médicaux peuvent fonctionner dans des environnements très contraints.

Un bras robotisé chirurgical ou médical peut avoir besoin de positionner plusieurs articulations autour d'un patient tout en conservant une structure compacte et un mouvement précis.

Dans certains systèmes, la réduction des dimensions des articulations est plus importante que la simple augmentation du couple maximal.

L'actionneur peut devoir fournir un couple suffisant dans un espace d'installation très réduit, tout en maintenant une précision de positionnement élevée, un faible jeu, un mouvement fluide et de faibles vibrations.

Robots d'inspection et manipulateurs d'inspection

Les robots d'inspection doivent fréquemment pénétrer dans des espaces inaccessibles aux robots industriels classiques.

On peut citer comme exemples les pipelines industriels, les structures d'aéronefs, les moteurs, les réservoirs sous pression, les chambres d'équipement étroites et les assemblages mécaniques complexes.

Dans ces applications, un actionneur de grande taille peut physiquement empêcher le robot d'atteindre la zone cible.

L'exigence d'ingénierie devient :

Capacité articulaire maximale dans un espace minimal disponible.

C’est là que la densité de couple basée sur le volume prend tout son sens.

Un actionneur harmonique compact peut fournir la réduction et le couple de sortie requis tout en contribuant à maintenir un encombrement réduit au niveau de l'articulation.

Bras robotiques aérospatiaux

Les applications aérospatiales accordent une importance exceptionnelle à la masse.

Chaque kilogramme supplémentaire transporté par un engin spatial peut avoir une incidence sur le coût du lancement, la conception structurelle, la consommation d'énergie ou la capacité de charge utile.

Dans le même temps, les manipulateurs robotisés ont toujours besoin d'un couple suffisant pour les tâches de déploiement, de positionnement, d'amarrage, d'inspection et de maintenance.

Cela engendre une forte exigence de rapports couple/poids élevés.

Pour les manipulateurs aérospatiaux, la masse de l'actionneur doit donc être évaluée conjointement avec la capacité de couple, la fiabilité, les caractéristiques thermiques et la durée de vie mécanique.

manipulateurs mobiles

Un manipulateur mobile combine une plateforme mobile avec un bras robotisé.

Cela crée une relation unique entre le poids de l'actionneur et les performances du véhicule.

Un bras plus lourd peut augmenter les besoins en charge utile, déplacer le centre de gravité, accroître la consommation d'énergie et affecter la stabilité dynamique pendant le mouvement.

Un module d'articulation à haute densité de couple peut contribuer à réduire la masse du bras robotique tout en préservant la capacité de charge utile requise.

Robots grimpants et muraux

Les robots grimpeurs et les systèmes d'inspection muraux présentent une relation directe entre la masse de l'actionneur et les performances du robot.

Le robot peut avoir besoin de supporter son propre poids tout en générant un couple articulaire suffisant pour maintenir sa posture et effectuer des manipulations.

Réduire la masse inutile de l'actionneur permet de diminuer la charge exercée sur le mécanisme de montée.

Dans ces applications, une densité de couple élevée peut contribuer à une architecture mécanique globale plus compacte et plus efficace.

Bras robotiques sous-marins

Les manipulateurs sous-marins sont confrontés à des contraintes différentes de celles des robots terrestres.

Ils peuvent avoir besoin d'opérer dans des espaces restreints autour du véhicule tout en transportant des outils ou en interagissant avec des objets sous l'eau.

L'actionneur doit fournir un couple de sortie adéquat tout en conservant un format compact et une protection environnementale appropriée.

Dans les véhicules télécommandés et les systèmes sous-marins autonomes, la réduction de la taille et du poids des actionneurs peut également simplifier l'intégration mécanique.

Pour les articulations robotiques sous-marines, cependant, la densité de couple doit toujours être évaluée conjointement avec l'étanchéité, la résistance à la corrosion, la tolérance à la pression, la gestion thermique et la fiabilité à long terme.

Bras robotiques à usage spécifique et pour environnements dangereux

Certains bras robotisés sont conçus pour des environnements où les architectures robotiques conventionnelles sont difficiles à utiliser.

Il peut s'agir notamment de robots d'inspection nucléaire, de systèmes robotisés protégés contre les explosions, de systèmes d'inspection à haute température, de manipulateurs pour zones dangereuses et de robots de maintenance à distance.

Le point commun est que l'architecture mécanique peut présenter un espace d'installation très limité.

L'actionneur doit donc fournir un couple suffisant sans devenir un élément dominant de l'enveloppe physique du robot.

Pour ces applications, un actionneur harmonique compact peut être considéré comme faisant partie d'une architecture articulaire hautement intégrée.

Pourquoi la densité de couple devient-elle plus importante à mesure que le bras s'allonge ?

L'importance de la densité de couple n'est pas la même pour toutes les articulations.

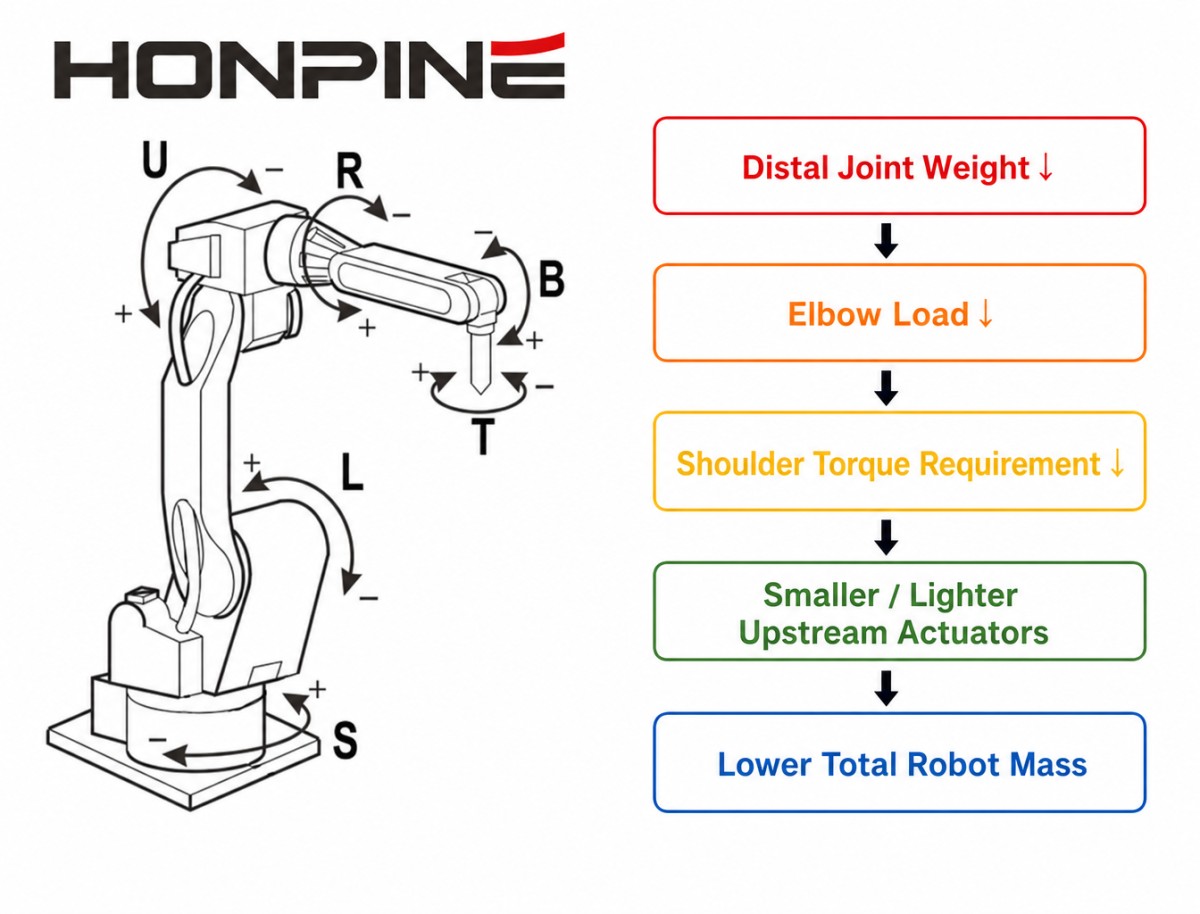

Dans un bras articulé typique, les articulations distales et proximales ont des exigences différentes.

Une articulation du poignet peut avoir à supporter principalement la charge associée à l'effecteur terminal et à la charge utile.

Une articulation d'épaule ou de base peut toutefois devoir supporter la quasi-totalité de la structure en aval.

Cela signifie que la réduction de la masse des composants distaux peut avoir un effet multiplicateur.

Réduction de la masse de l'actionneur au poignet → réduction de la charge au coude → réduction de la charge à l'épaule → actionneurs en amont potentiellement plus petits → réduction de la masse totale du bras

C’est l’une des raisons les plus importantes pour lesquelles la densité de couple doit être évaluée au niveau du système, et non uniquement au niveau de chaque articulation.

L'actionneur présentant la densité de couple la plus élevée n'est pas automatiquement le meilleur choix pour chaque axe.

Mais dans une architecture robotique sensible au poids, l'amélioration de la densité de couple au niveau des articulations distales peut avoir des avantages significatifs en aval.

La densité de couple est également liée à l'emballage mécanique

La masse n'est qu'une contrainte parmi d'autres.

Dans de nombreux bras robotiques spécialisés, les dimensions physiques de l'articulation sont tout aussi importantes.

Une articulation robotique peut devoir s'insérer à l'intérieur d'une liaison cylindrique, autour d'un canal de passage de câble, à l'intérieur d'un élément structurel creux, à l'intérieur d'un membre humanoïde, à l'intérieur d'un instrument médical ou à l'intérieur d'un mécanisme d'inspection étroit.

Cela fait du couple par unité de volume une mesure utile en ingénierie.

Un actionneur harmonique à haute densité de couple peut aider les concepteurs à éviter de simplement agrandir l'ensemble de l'articulation pour obtenir un couple plus élevé.

Le concepteur peut ainsi optimiser l'espace disponible en fonction des exigences mécaniques réelles.

Ceci est particulièrement précieux lorsque le robot doit conserver un petit diamètre extérieur tout en assurant une puissance articulaire suffisante.

Pourquoi les actionneurs harmoniques intégrés peuvent-ils être plus avantageux que les composants séparés ?

Une articulation robotique classique peut utiliser un servomoteur, un réducteur harmonique, un codeur, un frein, un variateur, des roulements et un boîtier comme composants séparés.

Un module de joint harmonique intégré combine bon nombre de ces fonctions en un seul assemblage conçu sur mesure.

Cela peut simplifier l'intégration mécanique, le câblage électrique, l'installation de l'encodeur, l'alignement du moteur et du réducteur, le conditionnement des joints et la mise en service du système.

Plus important encore, l'intégration offre au concepteur de l'actionneur un meilleur contrôle sur l'ensemble du système.

Au lieu de sélectionner des composants indépendants et de les connecter entre eux, le moteur, le réducteur, le système de rétroaction, les roulements, le boîtier et l'électronique peuvent être conçus autour d'une architecture d'assemblage commune.

Cela peut contribuer à optimiser la relation entre :

Couple de sortie ↔ masse ↔ volume ↔ capacité de contrôle

Cette relation est particulièrement importante pour les bras robotiques modernes où l'actionneur lui-même devient une partie intégrante de la structure de l'articulation.

Comment les ingénieurs doivent-ils évaluer la densité de couple lors du choix d'un module de joint harmonique ?

La densité de couple ne doit pas être considérée isolément.

Couple nominal et couple maximal

L'actionneur doit d'abord satisfaire aux exigences réelles de couple continu et de couple de pointe de l'articulation.

Une densité de couple élevée n'a aucun sens si l'actionneur ne peut pas respecter le cycle de service requis.

Masse de l'actionneur

Pour les systèmes robotiques légers et mobiles, la masse articulaire totale peut fortement influencer les performances de l'ensemble du bras.

Volume du colis

Pour les bras robotiques compacts ou spécialisés, les dimensions extérieures de l'articulation peuvent constituer une contrainte plus difficile à gérer que la masse.

Taux de réduction

Un rapport de réduction approprié peut permettre d'adapter la vitesse et le couple du moteur aux exigences de l'articulation robotique.

Jeu et précision de positionnement

Une densité de couple élevée ne doit pas se faire au détriment de la précision requise par l'application.

Performances thermiques

Un actionneur compact possède une surface limitée pour la dissipation de la chaleur.

Par conséquent, la densité de couple doit être évaluée conjointement avec la capacité de couple continu et le comportement thermique.

Performances dynamiques

Pour les robots à accélération rapide, le couple maximal, l'inertie réfléchie, la vitesse et les caractéristiques de réponse deviennent importants.

Niveau d'intégration

Un actionneur intégrant le moteur, le réducteur harmonique, l'encodeur, le frein et le variateur peut offrir des avantages en termes d'intégration par rapport à des composants séparés.

Contraintes d'installation

Il convient de prendre en compte le diamètre disponible, la longueur axiale, les exigences relatives à l'arbre creux, le cheminement des câbles et la structure de montage.

Conditions réelles de fonctionnement

Le choix de l'actionneur approprié dépend du profil de charge réel, du temps de cycle, de l'accélération, de la température de fonctionnement, du cycle de service et de la durée de vie prévue, et non d'une simple valeur de couple indiquée dans un catalogue.

Une densité de couple élevée ne signifie pas nécessairement un actionneur de la plus petite taille possible.

Il est important d'éviter un malentendu courant.

L'objectif de l'optimisation de la densité de couple n'est pas simplement de rendre l'actionneur aussi petit que possible.

Un actionneur extrêmement compact mais incapable de dissiper la chaleur, de supporter la charge continue requise ou d'offrir une durée de vie suffisante ne constitue pas une solution haute performance réussie.

Pour la conception d'articulations robotiques, l'objectif le plus pertinent est :

Capacité de couple utile maximale dans des limites acceptables de masse, de volume, de température et de fiabilité.

Cette distinction est particulièrement importante pour les systèmes robotiques industriels.

Un joint peut avoir à fonctionner en continu pendant des milliers d'heures. Par conséquent, les ingénieurs doivent trouver un équilibre entre la densité de couple et la capacité de charge, la résistance des engrenages, la gestion thermique, les performances du moteur, la lubrification, la rigidité structurelle et la durabilité.

La densité de couple doit être prise en compte au niveau du système robotique.

La méthode la plus utile pour évaluer le module d'un joint harmonique n'est pas de se demander :

« Cet actionneur possède-t-il une densité de couple élevée ? »

Demandez plutôt :

« Quel est l’impact de cet actionneur sur l’ensemble du bras robotique ? »

Une articulation plus légère et plus compacte peut potentiellement permettre des liaisons plus légères, des actionneurs en amont plus petits, des charges structurelles plus faibles, des rapports charge utile/poids plus élevés, une inertie de mouvement plus faible, des enveloppes de robot plus petites, une plus grande flexibilité mécanique et une intégration plus facile dans des espaces restreints.

Par conséquent, la densité de couple de l'actionneur peut influencer l'architecture mécanique de l'ensemble du robot.

C’est pourquoi ce paramètre devient de plus en plus important à mesure que les robots deviennent plus légers, plus longs, plus compacts et plus adaptés à des applications spécifiques.

Des robots humanoïdes aux bras robotiques spécialisés

La densité de couple est souvent abordée dans le contexte des robots humanoïdes, mais son importance en ingénierie va bien au-delà.

La même logique de conception s'applique chaque fois qu'un bras robotisé doit générer un couple articulaire important sans que la taille ou la masse de l'actionneur n'augmente excessivement.

Cela inclut les robots humanoïdes, les robots collaboratifs, les bras industriels légers, les manipulateurs médicaux, les robots d'inspection, les manipulateurs aérospatiaux, les manipulateurs mobiles, les robots sous-marins, les robots grimpeurs et les bras robotiques spécialisés.

Bien que ces robots aient des structures et des environnements d'exploitation très différents, ils partagent un défi de conception commun :

L'actionneur articulaire doit offrir une capacité mécanique suffisante dans un espace système limité.

Pour certains robots, la contrainte dominante est la masse.

Pour d'autres, c'est le diamètre.

Pour d'autres, il s'agit de dissipation thermique, de charge utile, de portée ou d'intégration mécanique.

La densité de couple constitue un moyen utile d'évaluer avec quelle efficacité l'actionneur convertit son enveloppe physique disponible en couple de sortie utilisable.

Conclusion

Pour la conception des articulations robotiques, le couple nominal ne suffit pas à lui seul.

Lorsqu'un bras robotisé doit être léger, compact, à longue portée, mobile ou capable de fonctionner dans des environnements confinés, la relation entre le couple de sortie, la masse de l'actionneur et le volume de l'actionneur devient de plus en plus importante.

C’est pourquoi la densité de couple est un paramètre clé lors de l’évaluation d’un module de joint harmonique ou d’un actionneur harmonique.

Une densité de couple élevée permet aux concepteurs de robots d'obtenir un rendement articulaire suffisant sans augmenter inutilement la taille ou la masse des actionneurs. Cet avantage est particulièrement significatif pour les bras robotiques légers, les manipulateurs mobiles, les robots médicaux, les systèmes d'inspection, les mécanismes aérospatiaux, les robots sous-marins, les robots d'escalade et autres plateformes robotiques spécialisées.

Pour ces applications, la question pertinente n'est pas simplement :

« Quel est le couple fourni par l'articulation ? »

C'est:

« Quel couple l’articulation peut-elle fournir compte tenu des contraintes de taille, de poids, thermiques et mécaniques du système robotique complet ? »

C’est là que la densité de couple devient un paramètre d’ingénierie significatif, et qu’un module de joint harmonique compact et intégré peut offrir un avantage de conception important.
